  • 12 Февраля 2021
  • Приблизительное время чтения: 4 минуты

Комплекты подключения TechStar для популярных TFT-матриц


Высокое качество изготовления, комплектующие с длительным сроком эксплуатации, продуманная схемотехника и качественная техническая поддержка позволяют использовать видеоконтроллеры TechStar в рекламе, на транспорте, в процессе обучения, в банковских терминалах, транспорте и медицине.

Комплекты подключения TechStar могут быть использованы для подключения TFT-матриц к различным источникам видеосигнала. Комплекты представляют собой набор из видеоконтроллера, клавиатуры для управления режимами и всех необходимых кабелей. В комплекты для матриц, у которых нет встроенного LED-драйвера, также входит соответствующий LED-драйвер. Видеокотроллеры поддерживают разрешение от 640х480 до 3840х2160 с 8- и 10-битным цветом. По специальному запросу доступны нестандартные разрешения, например 1920х360 для вытянутых матриц.

Срок службы видеоконтроллеров составляет не менее 5 лет.

Особенности видеоконтроллеров TechStar

  • Напряжение питания от 12 до 24 В
  • Возможность управления видеоконтроллерами по интерфейсу UART
  • Возможность подключения датчика освещённости и автоматическая регулировка яркости подсветки с его помощью в зависимости от освещённости
  • Поддержка разрешений от 640х480 до 3840х2160 пикселей

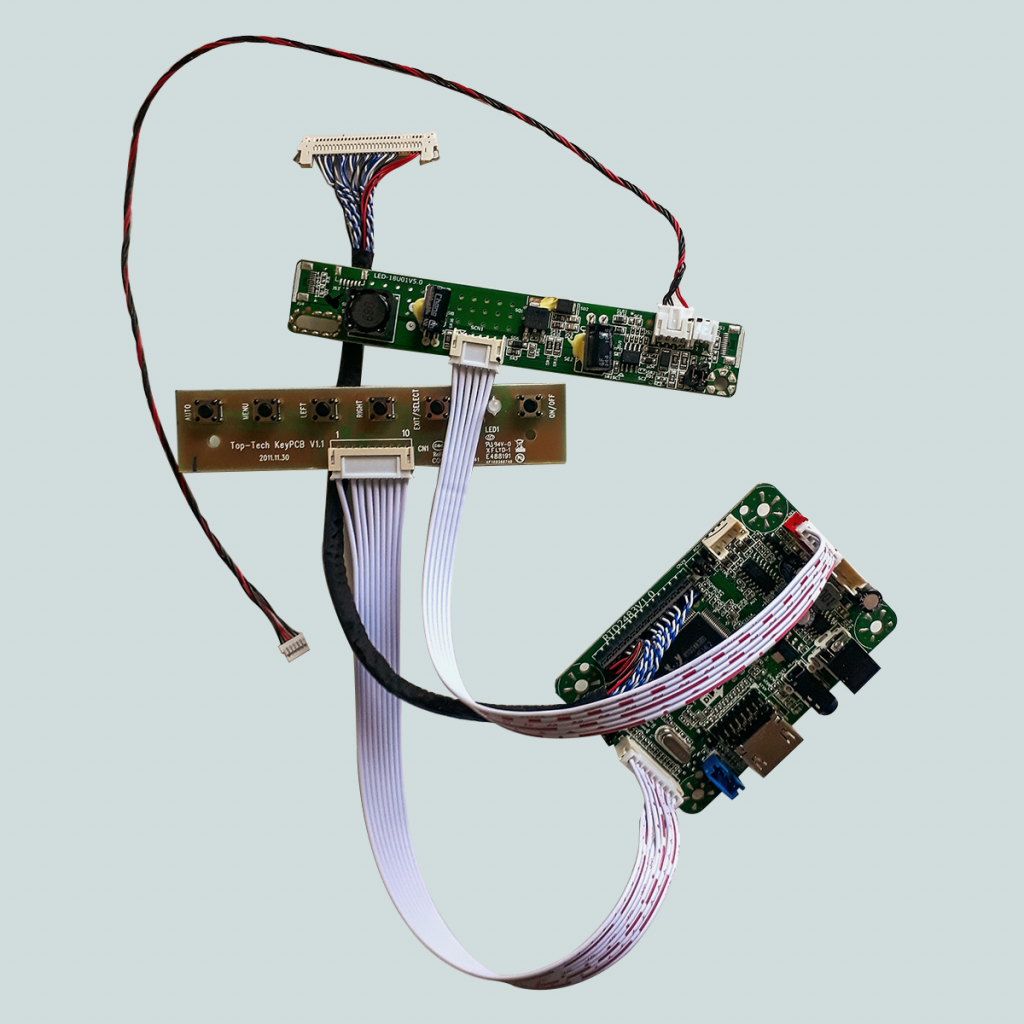

Элементы типичного комплекта подключения

Расшифровка наименования комплектов подключения

Модель контроллера: THV65, THV66, HTLV, TEP72, TDP62, TUD4K, TS4K.

Модификация контроллера: U – управление по UART; S — выход звука и аудиоусилитель; W — 4-контактный прямоугольный разъём питания; J —цилиндрический разъём питания; L — низкопрофильная версия (для THV65).

Модель матрицы: модель матрицы, для которой предназначен комплект подключения (контроллер запрограммирован на конкретное разрешение матрицы, и если для матрицы необходим внешний LED-драйвер, то он входит в комплект).

Комплекты подключения TechStar

Наименование Состав

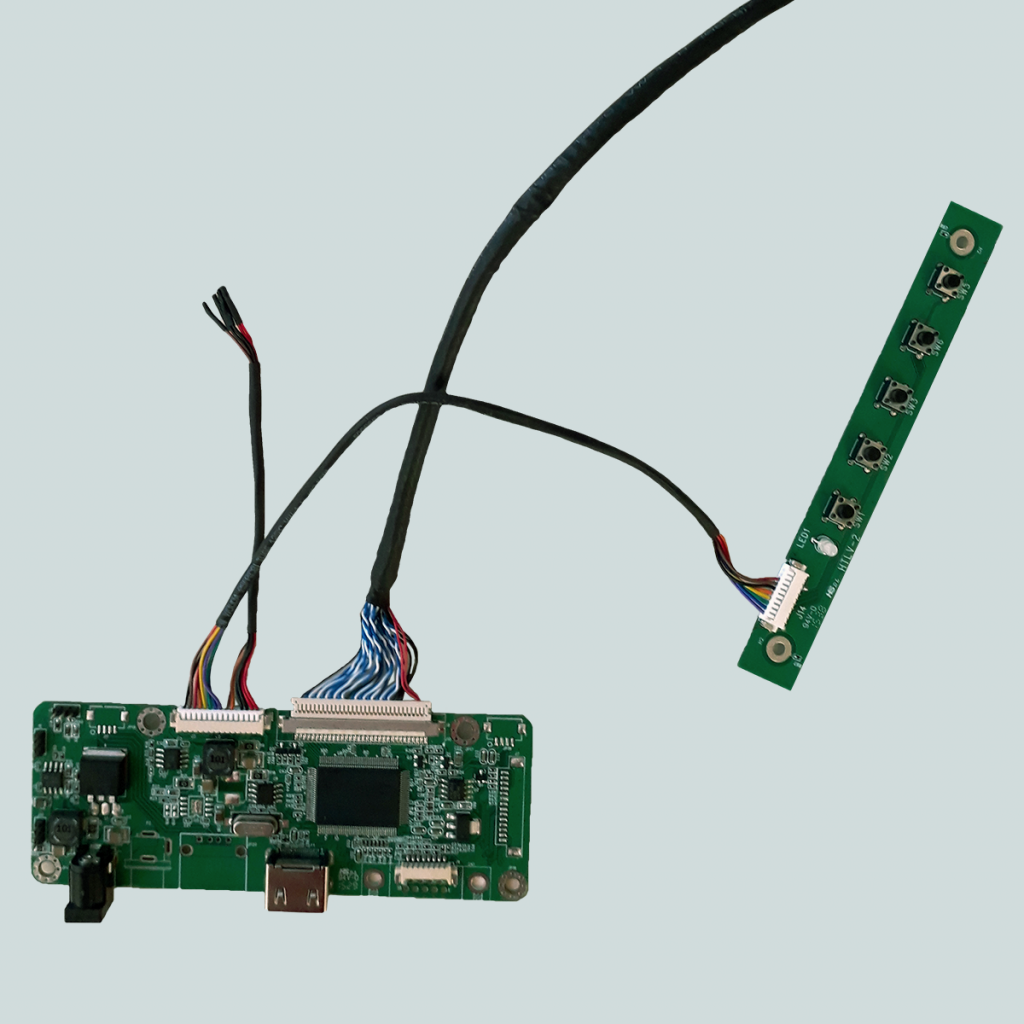

HTLVWBUS-G150XTN06.3 Видеоконтроллер HTLVWBUS
Кабель LVDS
Кабель управления подсветкой
Плата OSD с кабелем

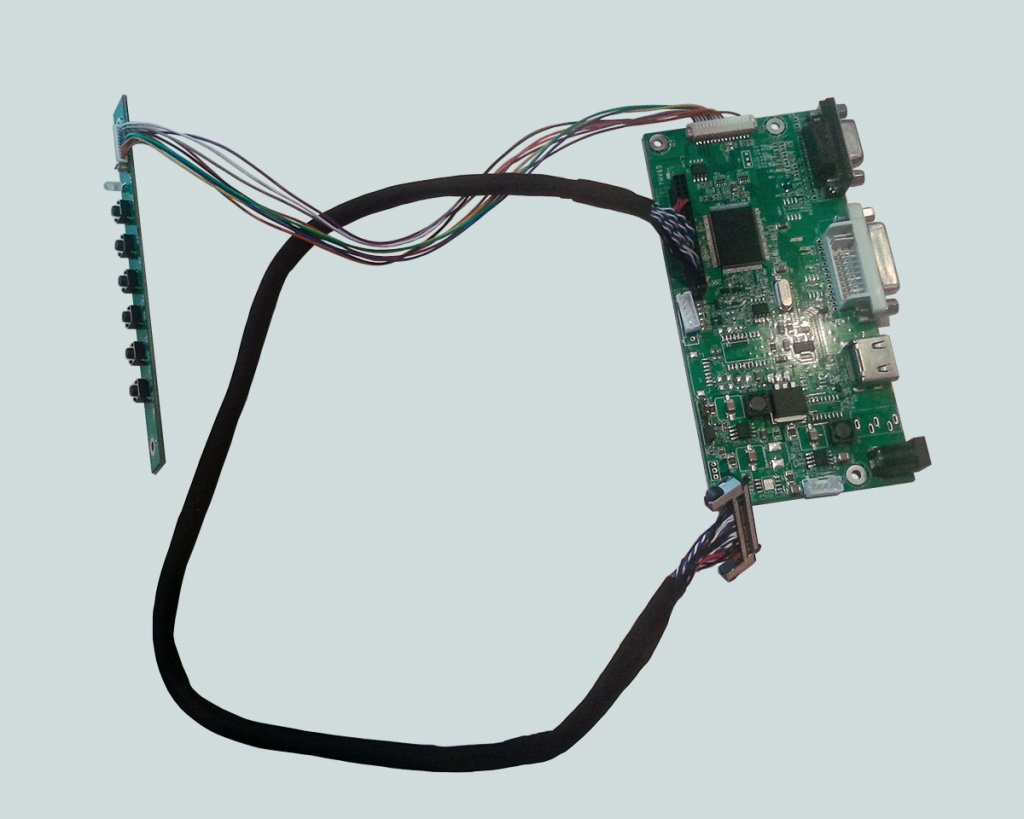

HTLVW-P320HVN02.1 Видеоконтроллер HTLVW
Кабель LVDS
Кабель управления подсветкой
Плата OSD с кабелем
THV65W-G190ETN01.4 Видеоконтроллер THV65W
Кабель LVDS
Кабель управления подсветкой
Плата OSD с кабелем

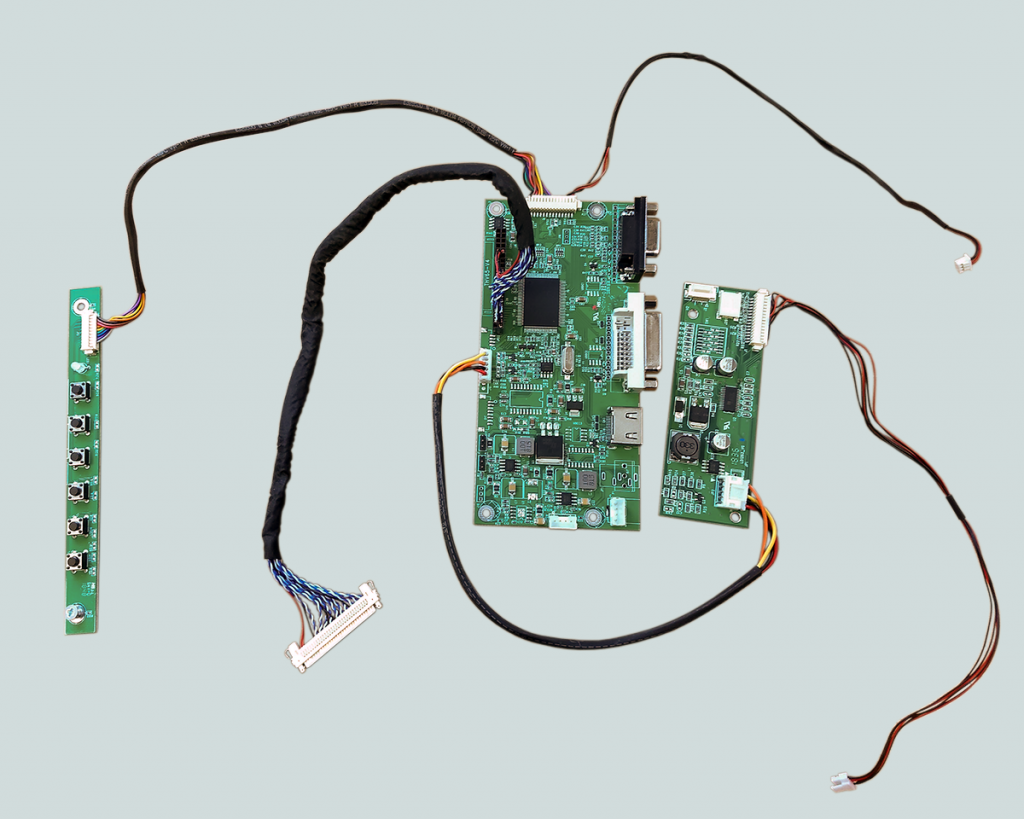

RTD2483V1.0-P215HVN01.0 Видеоконтроллер RTD2483V1.0
Кабель LVDS
LED-драйвер подсветки с кабелем
Плата OSD с кабелем

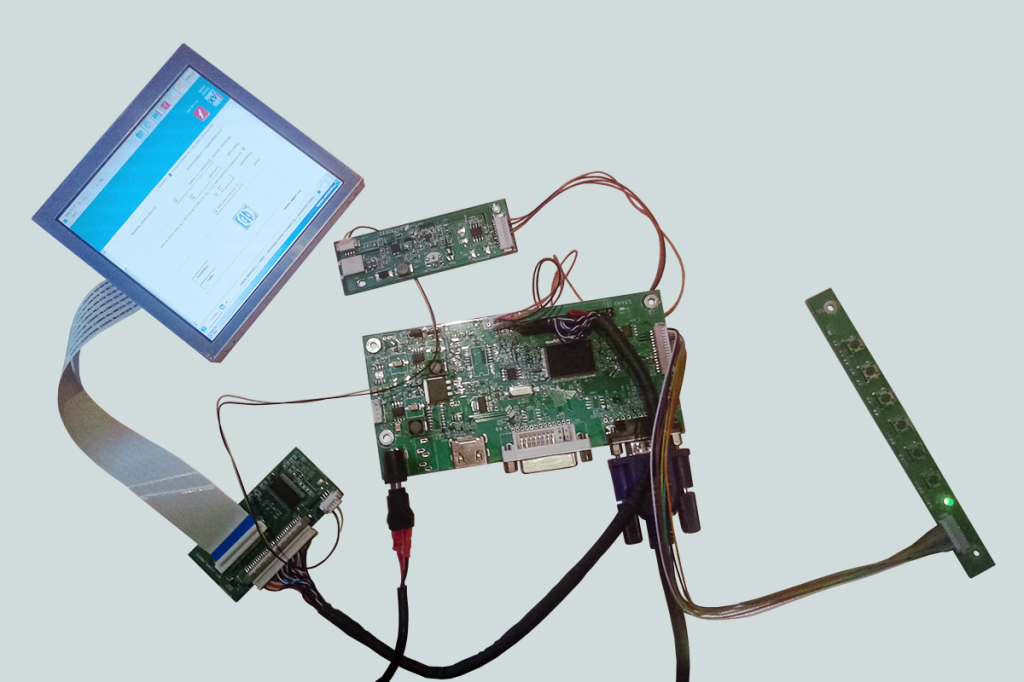

THV65-convertor-AA050AA11 Видеоконтроллер THV65
Кабель LVDS
Конвертор AA050AA11
LED-драйвер подсветки с кабелем
Плата OSD с кабелем

Техподдержка: display@symmetron.ru
