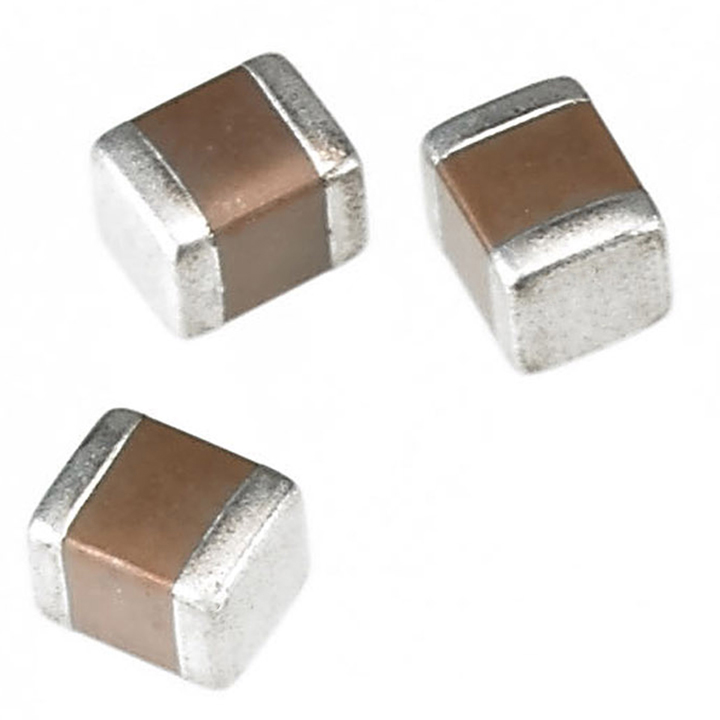

MT Серия
Серия MT изготавливается из диэлектриков X7R, что обеспечивает высокую стабильность и надежность параметров.
Рекомендованы для автомобилестроения и сертифицированы по стандарту AEC-Q200.
ОСНОВНЫЕ ХАРАКТЕРИСТИКИ
NPO диэлектрик
Размер: 0201~1210
Номинальное рабочее напряжение: 10 В ~ 1 кВ
Диапазон емкости: от 0,1 пФ до 47 нФ
Рабочая темп. Диапазон: -55℃ до +125℃
Допустимое отклонение емкости: ± 0,1 пФ, ± 0,25 пФ, ± 0,5 пФ, ± 1 %, ± 2 %, ± 5 %
Упаковка: лента/катушка
X7R диэлектрик
Размер: 0402~1210
Номинальное рабочее напряжение: 10 В ~ 1 кВ
Диапазон емкости: от 100 пФ до 2,2 мкФ
Рабочая темп. Диапазон: -55℃ до +125℃
Допустимое отклонение емкости: ±10%, ±20%
Упаковка: лента/катушка
Расшифровка нумерации кода товара производителя (Part Number)
Пример:
MT | 31 | X | 471 | K | 251 | E | C | G |
①~② | ③ | ④ | ⑤~⑦ | ⑧ | ⑨~⑪ | ⑫ | ⑬ | ⑭ |
①~② | ③ | ④ | |||||
КОД | Серия | КОД | Размер | КОД | Диэлектрик | ||
MT |
Автомобильного назначения, соответствует AEC-Q200 |
03 | 0201 (0.6 х 0.3 мм) | N | C0G | ||
15 | 0402 (1.0 х 0.5 мм) | X | X7R | ||||
18 | 0603 (1.6 х 0.8 мм) | ||||||
21 | 0805 (2.0 х 1.2 мм) | ||||||
31 | 1206 (3.2 х 1.6 мм) | ||||||
32 | 1210 (3.2 х 2.5 мм) | ||||||
⑤~⑦ | ⑧ | ⑨~⑪ | |||||
КОД | Емкость | КОД | Толерантность | КОД | Номинальное напряжение (DC) | ||
Две значащие цифры, за которыми следует число нулей | B | ±0.1 пФ | 6R3 | 6.3 В | |||
R вместо десятичной точки | C | ±0.25 пФ | 100 | 10 В | |||
R47 | 0.47 пФ | D | ±0.5 пФ | 160 | 16 В | ||
0R5 | 0.5 пФ | F | ±1.0% | 250 | 25 В | ||
1R0 | 1.0 пФ | G | ±2.0% | 500 | 50 В | ||
100 | 10 × 100 = 10 пФ | J | ±5.0% | 101 | 100 В | ||
K | ±10% | 201 | 200 В | ||||
M | ±20% | 251 | 250 В | ||||
401 | 400 В | ||||||
501 | 500 В | ||||||
631 | 630 В | ||||||
102 | 1000 В | ||||||
⑫ | ⑬ | ⑭ | |||||
КОД | Упаковка | КОД | Толщина | КОД | Контрольный код | ||
E | Катушка | C | 1.25 ±0.10 мм | G | RoHS | ||
B | Россыпь | D | 1.40 ±0.15 мм | совместимый | |||
E | 1.60 ±0.20 мм | ||||||
F | 2.00 ±0.20 мм | ||||||
G | 2.50 ±0.30 мм |
