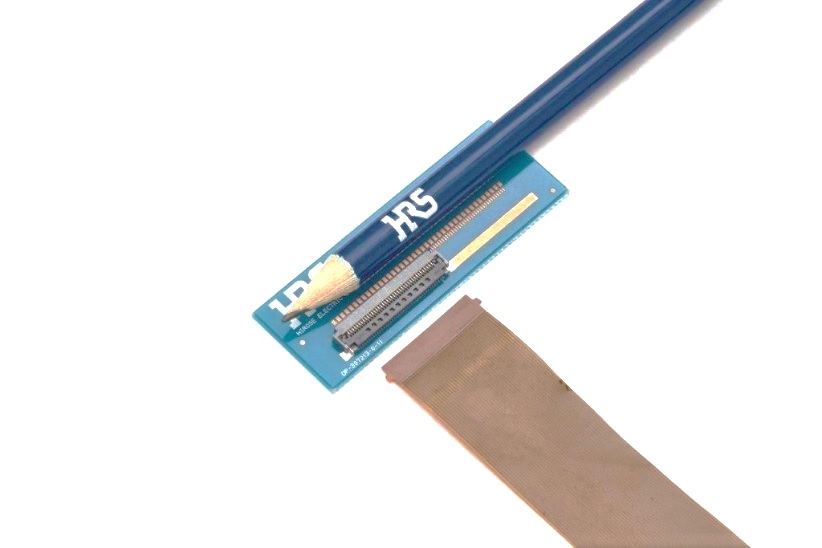

Серия FH75 — термостойкие (до +125°С) FPC/FFC-разъёмы высотой 2 мм с двухточечными контактами

Компания HIROSE Electric Co. Ltd, ведущий мировой производитель инновационных разъёмов, представила FPC/FFC-соединитель серии FH75 высотой 2 мм, идеально подходящий для различной автомобильной и промышленной электроники.

Отличительная особенность серии FH75 — независимая двухточечная конструкция контактов, гарантирующая их высокую надёжность и снижающая вероятность нарушения электрического соединения из-за попадания пыли. Более того, фиксатор нового типа (Front-flip) с боковыми корпусными улавливателями значительно увеличивает силу удержания плоского кабеля, что обеспечивает надёжное и стабильное соединение. Разъёмы серии FH75 соответствуют требованиям MIPI D-PHY (1.5 Гбит/с).

На сегодняшний день в серии FH75 имеются только соединители с 40 выводами. Однако ведётся разработка разъёмов данной серии с 8, 10, 15, 30, 50, 60, 68 и 80 контактами.

Наряду с инновационной конструкцией, в разъёме серии FH75 используются материалы, выдерживающие воздействие температур до +125°C, благодаря чему он может эксплуатироваться в жёстких условиях. Поэтому данный соединитель представляет собой уникальное по надёжности решение, отвечающее самым строгим требованиям автомобильной промышленности. Кроме того, конструкция разъёма позволяет визуально обнаружить не до конца вставленный выступ FFC/FPC-шлейфа при неполном сочленении.

Разъёмы серии FH75 — идеальное решение для автомобильных электронных устройств, таких как LiDAR-сканеры, камеры системы ADAS (Advanced Driver Assistance System — усовершенствованная система помощи водителю), автомобильные навигационные системы, проекционные дисплеи, информационно-развлекательные системы, подобные Smart TV, а также для промышленного оборудования, например камер роботов и многого другого.

Основные характеристики

• Шаг контактов: 0.5 мм
• Высота: 2 мм
• Максимальный ток: 0.5 А
• Максимальное напряжение: 50 В (AC/DC)
• Количество контактов: 40* (*для данной серии разрабатываются разъёмы с 8, 10, 15, 30, 50, 60, 68, 80 контактами)
• Диапазон рабочих температур: от –40 до +125°C
• Ресурс: 20 циклов сочленения/расчленения
• Соответствуют требованиям директивы RoHS
• Не содержат галогенов* (*данная продукция удовлетворяет соответствующим требованиям отсутствия галогеносодержащих материалов, а именно: максимальное содержание хлора — не более 900 ppm, максимальное содержание брома — не более 900 ppm, максимальное суммарное содержание хлора и брома — не более 1500 ppm)

Для получения дополнительной информации о компании HIROSE и её продукции, пожалуйста, обращайтесь: hirose@symmetron.ru.
