Решения Freescale Semiconductor для встраиваемых систем управления
Больше, чем вы ожидаете.

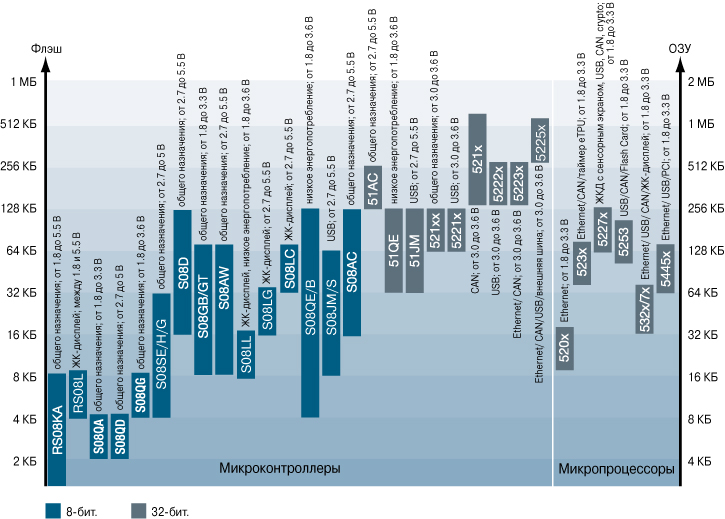

Компания Freescale предлагает полную гамму аппаратных и программных средств разработки — от недорогих демонстрационных плат до современных высокопроизводительных отладчиков — для всех используемых вами микроконтроллеров этой фирмы. Непосредственно с сайта компании можно бесплатно (при условии согласия с лицензионным соглашением и после регистрации) загрузить интегрированную среду разработки (IDE) программного обеспечения для микроконтроллеров CodeWarrior™ Special Edition. Помимо этого на сайте www.freescale.com/mcu вам предоставляется прямой доступ к статьям, описывающим различные аспекты применения микроконтроллеров и содержащим подробные примеры разработок, и к учебным онлайн-материалам, вы можете стать участником дискуссионных групп, узнать о проводимых учебных семинарах и о многих других полезных вспомогательных программах.
Больше, чем просто продукция
Специализация компании Freescale — создавать такую продукцию, которая, будучи использована в ваших изделиях, увеличит их ценность в глазах покупателей. Если вы покупаете микроконтроллер фирмы Freescale, то получаете не только выбранный вами чип. Для вас также доступна разветвленная система сервисов технической поддержки, имеются инструментальные средства проектирования и учебные курсы. Все это создано для того, чтобы сделать вашу работу проще, а выпускаемую вами конечную продукцию лучше.
Ядро S08 — программное управление энергопотреблением
Высокоэффективное, оптимизированное для экономичной работы, обладающее множеством режимов пониженного энергопотребления ядро S08 привлекательно, в частности, для использования в портативных приборах с батарейным питанием. Наличие нескольких стоп-режимов (Stop), а также режима ожидания (Wait) и дежурного режима(Standby) помогут разработчикам установить для своих приборов новые пороговые значения минимального энергопотребления при различных условиях работы.
RS08 — ядро чрезвычайно дешёвых приложений
Ядро RS08 — это редуцированная версия ЦПУ S08. Оно было специально разработано для микроконтроллеров с малым числом выводов и памятью менее 16 Кбайт. Это ядро на 30% меньше, чем S08. Эффективность и невысокая стоимость делают данное ядро привлекательным для использования в простых устройствах, в которых желательно заменить электромеханическую часть схемы полностью электронной. Также эффективно использование RS08 в портативных приборах при переходе к их версиям с уменьшенными функциональными возможностями или даже к версиям, предназначенным для одноразового применения.

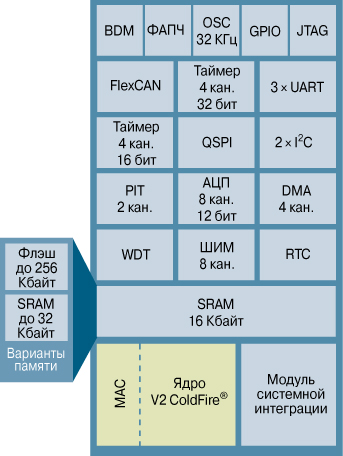

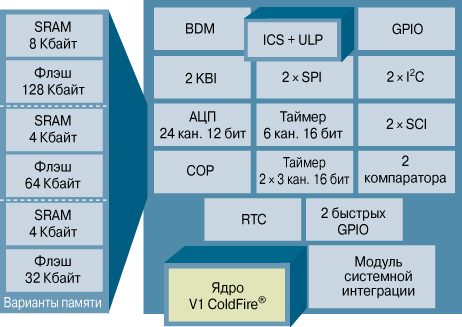

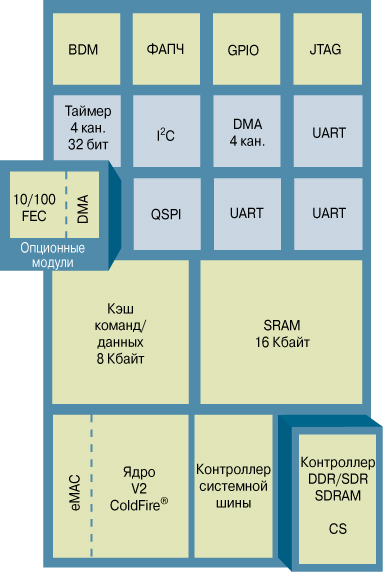

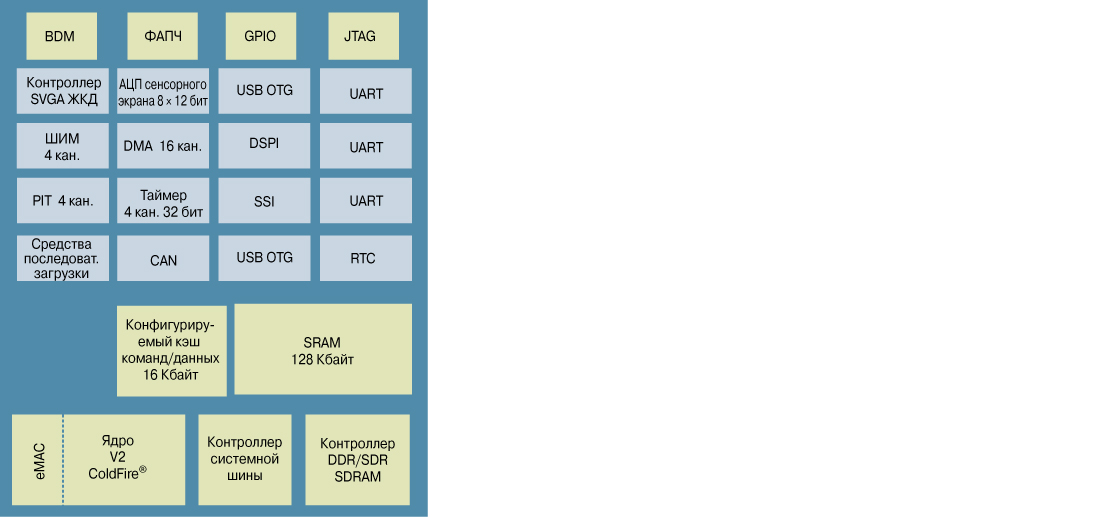

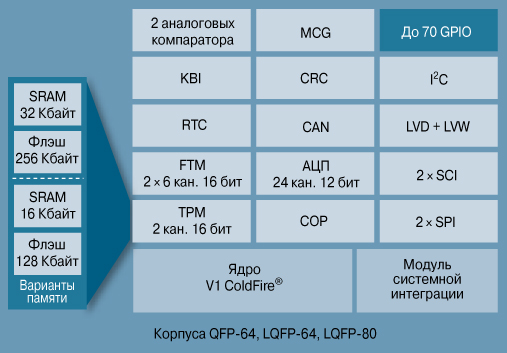

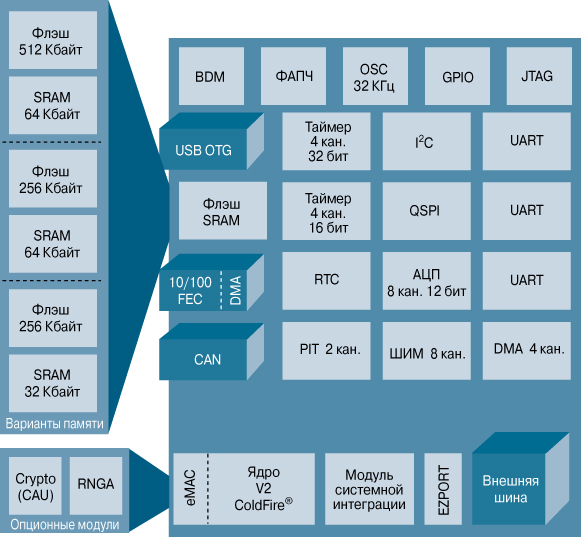

32-битные контроллеры ColdFire для рынка промышленных и потребительских товаров
Семейство 32-битных встраиваемых контроллеров ColdFire опирается на 25-летний опыт развития и поддержки популярных контроллеров 68K, набор команд которых оно унаследовало. Также, чтобы соответствовать требованиям сложных современных приложений, в семейство ColdFire были интегрированы новые команды. Архитектура ядра ColdFire была разработана с целью получения весьма специфических преимуществ. Это:
Полностью синтезируемые ядра, которые легко адаптировать к новым технологиям производства и интегрировать с системными модулями памяти и - коммуникационной периферией.
RISC-архитектура с командами переменной длины предоставляет разработчикам больше свободы и позволяет получать исключительно плотный код, что выгодно отличает контроллеры семейства ColdFire от контроллеров основных конкурентов.
Эффективное использование встроенной памяти означает, что разработчикам не приходится идти на ухудшение технических характеристик системы, чтобы удержаться в заданном ценовом диапазоне.
Оптимизация конвейера команд, что позволило минимизировать избыточность ядра и обеспечить исключительную высокую производительность.
Ядро вкупе с развитыми наборами периферийных устройств и памятью различного объёма — это то, что дает вам возможность подобрать именно тот готовый встраиваемый контроллер, который в наибольшей степени отвечает вашим потребностям и выгоден вашим заказчикам. Если готовое решение вас не устраивает, то вы можете получить у компании Freescale лицензию на архитектуру ColdFire и создать заказной встраиваемый контроллер, наилучшим образом подходящий для вашего частного приложения.

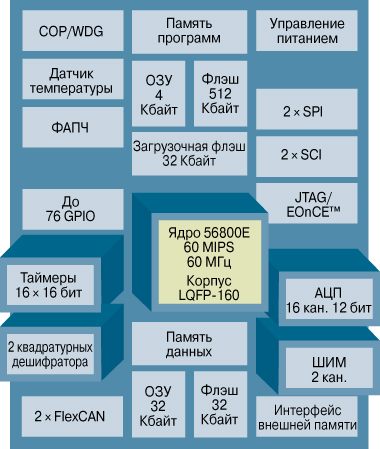

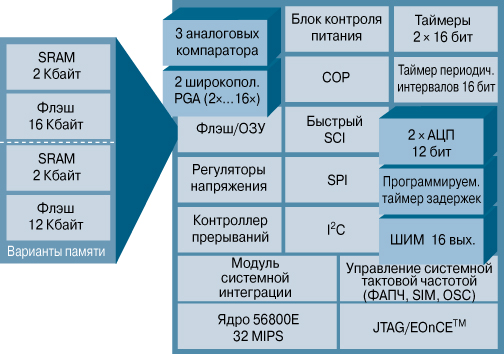

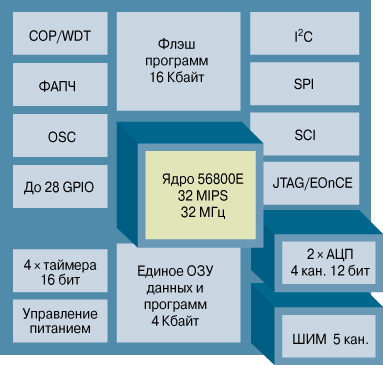

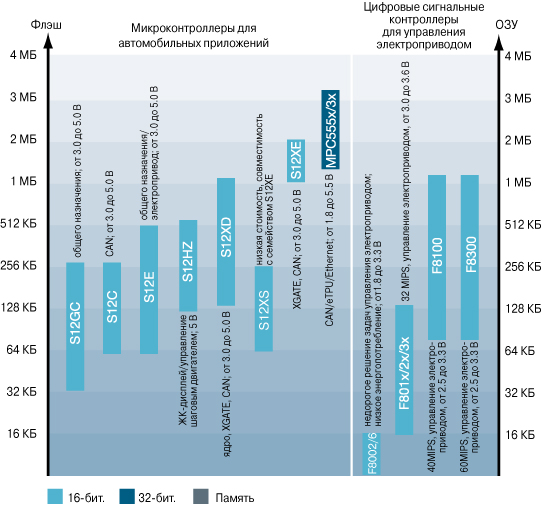

Семейство 16-битных цифровых сигнальных контроллеров (DSC) компании Freescale — идеальное решение для систем управления перемещением
Компания Freescale была пионером в создании цифровых сигнальных контроллеров (Digital Signal Controller — DSC). Архитектура 56800/56800E цифровых сигнальных контроллеров объединяет в едином ядре вычислительную мощь цифрового сигнального процессора (DSP) с функциональностью микроконтроллера. Семейство 56800/56800E — это сплав преимуществ гибридной архитектуры с современной периферией, передовой технологией создания ячеек памяти, программными и инструментальными средствами проектирования. Это дает вам в руки всё необходимое для получения конкурентоспособных решений сложных задач управления динамикой перемещений.

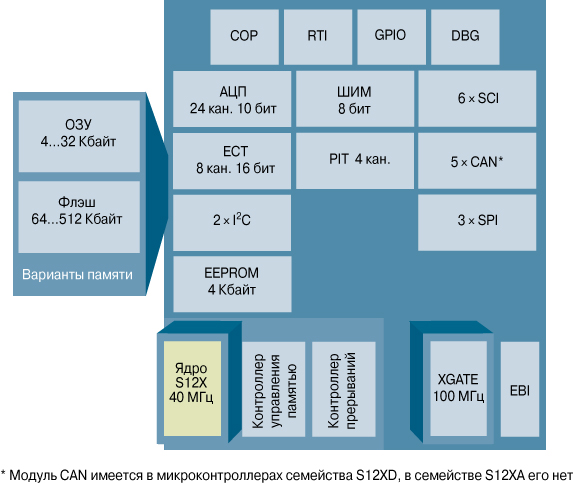

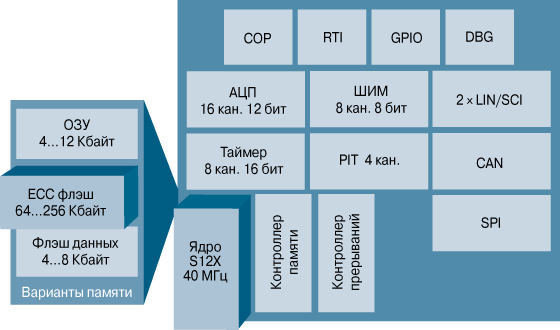

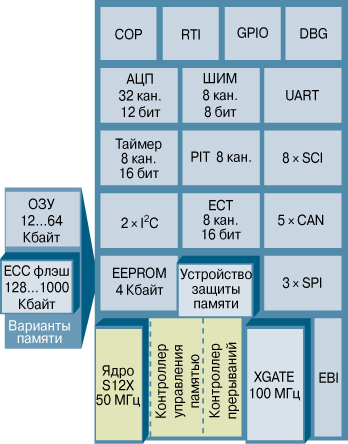

S12X — стандарт автомобильной промышленности
В основе семейства микропроцессоров S12X лежит популярная архитектура HCS12. В состав семейства также входит RISC-сопроцессор XGATE, позволяющий достичь более высокой производительности без тех затрат и сложностей, которых бы потребовало добавление отдельных процессоров. Сопроцессор XGATE, который работает на удвоенной скорости основного ЦПУ и не вносит никаких непроизводительных издержек в работу последнего, разработан для увеличения общесистемной производительности еще примерно на 80MIPS при пиковой загрузке. Микропроцессоры S12X с XGATE спроектированы для обеспечения производительности, равной производительности многих 32-битных микропроцессоров, но сохраняя при этом такие преимущества архитектуры S12, как низкая системная стоимость и высокая эффективность кода.
Freescale всегда рядом с вами
По всему миру на нас работают сотни торговых агентов и инженеров по применению нашей продукции, у нас имеется обширная сеть дистрибьюторов. Представители Freescale обучены понимать ваши потребности, и они помогут вам найти наилучшие решения для ваших разработок.
Наш ресурс онлайн- поддержки Fast Track — это ваш доступ к обучающим материалам, средствам оказания помощи пользователям и документации по выпускаемым компанией продуктам. Данный портал с единым WEB-интерфейсом (www.freescale.com/fasttrack) дает вам возможность контактировать непосредственно с нами, а также предоставляет доступ к множеству ресурсов, призванных помочь разобраться с возникшими проблемами собственными силами. Fast Track — это также ваш вход в электронную коммерческую систему DevToolDirect, где можно заказать программные и инструментальные средства разработки, а также доступ к системе распространения новостей (RSS) компании Freescale, которая позволит вам быстро просмотреть новостную информацию, взятую из различных источников. К оглавлению
Семейство MC9RS08KA
Маленький не значит «с ограниченными возможностями» — мысли масштабно.
Созданное специально для рынка устройств невысокой степени сложности семейство 8-битных микроконтроллеров MC9RS08KA идеально подходит для разработчиков изделий, которые переходят от схем на твердотельных реле и ключах к полностью электронным решениям.
Являясь расширением популярного семейства MC9RS08KA, микроконтроллер MC9RS08KA8 представляет собой чрезвычайно дешёвое, полностью интегрированное устройство RS08 с большим числом выводов. MC9RS08KA8 — это первый микроконтроллер в семействе, в состав которого входит 12-канальный 10-битный аналого-цифровой преобразователь (АЦП). Наличие АЦП делает данный прибор пригодным для применения в бытовой технике, медицинском оборудовании и в качестве микроконтроллера общего назначения.

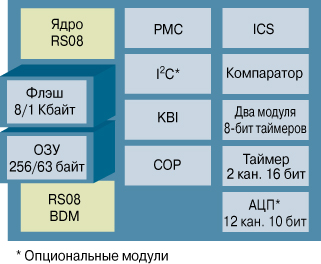

Блок-схема MC9RS08KA
Отличительные черты MC9RS08KA
Габариты печатной платы остаются маленькими — есть микроконтроллеры даже в таких небольших корпусах, как DFN с шестью выводами размером 3×3 мм
Сохраняется простота проектирования, благодаря наличию необходимого инструментария, программ и сервисов технической поддержки
Аналоговое управление увеличивает возможности системы в целом
Адекватные объёмы ОЗУ и флэш-памяти предоставляют разработчику больше возможностей и позволяют нарастить функциональность встраиваемого ПО
Основные достоинства
От 1 до 8 Кбайт флэш-памяти третьего поколения с чрезвычайно высокой скоростью побайтной записи
Диапазон напряжений питания от 1.8 до 5.5 В
Модуль обмена данными по последовательной шине I2C, доступен только в моделях RS08KA4/8
12-канальный 10-битный аналого-цифровой преобразователь, доступен только в моделях RS08KA4/8
Интегрированный источник тактового сигнала (Integrated Clock Source — ICS), синхронизирующего работу внутренней шины, частотой до 10 МГц; уход частоты не превышает 2% во всем диапазоне рабочих температур и напряжений питания
До двух 8-битных таймеров с 8-битным предделителем
Аналоговый компаратор с размахом напряжения от шины до шины (Rail-to-Rail), который может работать в режиме Stop
Генерация прерываний реального времени, синхронизированных с внутренним источником тактового сигнала с 3-битным предделителем
Четыре двунаправленных линии ввода/вывода
Функция определения нормального хода выполнения программы (Computer operating properly — COP)
3/5 каналов внешних прерываний (Keyboard Interrupt — KBI)
Система обнаружения снижения напряжения питания ниже допустимого уровня (Low Voltage Detect — LVD), остающаяся активной при сбросе (Reset), в режиме Stop и при «пробуждении» (Wakeup)
Автоматический выход из режимов пониженного энергопотребления (Auto Wakeup)
Фоновая система отладки
Наличие микроконтроллеров как в сверхминиатюрном 6-выводном корпусе DFN размером 6 х 6 мм, так и в 8-, 16- и 20-выводных корпусах PDIP и NB-SOIC
Основные области применения
Системы управления освещением на светодиодах высокой яркости
Небольшие портативные устройства
Игрушки
Системы мониторинга сетевого напряжения
Простые логические и аналоговые драйверы, замена заказных микросхем
Статьи по применению микроконтроллеров RS08
AN3266: Getting Started with RS08 (Начинаем работать с микроконтроллерами RS08)
AN3334: Data Structures for RS08 Microcontrollers (Структуры данных для микроконтроллеров RS08)
AN3393: MC9RS08KA Application Hints (Советы по применению микроконтроллера MC9RS08KA)
AN3413: Low-Cost Timer (Недорогой таймер)
DRM079: Reference Design for DC Fan (Пример разработки схемы для управления приводом вентилятора)
DRM080: Reference Design for Multicolor HB-LED (Пример разработки схемы для управления многоцветным светодиодом высокой яркости)
DRM081: Reference Design for Low-End Remote Control (Пример разработки простой схемы дистанционного управления)
Типономиналы
Прибор
Частота [МГц]
Флэш [байт]
ОЗУ [байт]
АЦП (10_бит)
I2C
Таймеры
Корпус
Общие свойства
MC9RS08KA8CWJ
10
8К
254
12-кан.
есть
2×MTIM
SOIC_20
ICS, аналоговый компаратор, 8 входов KBI
MC9RS08KA8CPJ
10
8К
254
12-кан.
есть
2×MTIM
PDIP_20
MC9RS08KA8CWG
10
8К
254
12-кан.
есть
2×MTIM
SOIC_16
MC9RS08KA8CPG
10
8К
254
12-кан.
есть
2×MTIM
PDIP_16
MC9RS08KA4CWJ
10
4К
126
12-кан.
есть
2×MTIM
SOIC_20
MC9RS08KA4CPJ
10
4К
126
12-кан.
есть
2×MTIM
PDIP_20
MC9RS08KA4CWG
10
4К
126
12-кан.
есть
2×MTIM
SOIC_16
MC9RS08KA4CPG
10
4К
126
12-кан.
есть
2×MTIM
PDIP_16
MC9RS08KA2CDB
10
2К
63
—
—
MTIM
DFN_6
MC9RS08KA2CSC
10
2К
63
—
—
MTIM
NB SOIC_8
MC9RS08KA2CPC
10
2К
63
—
—
MTIM
PDIP_8
MC9RS08KA1CDB
10
1К
63
—
—
MTIM
DFN_6
MC9RS08KA1CSC
10
1К
63
—
—
MTIM
NB SOIC_8
MC9RS08KA1CPC
10
1К
63
—
—
MTIM
PDIP_8

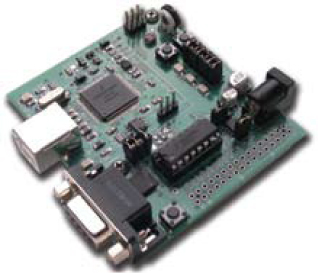

Демонстрационные платы DEMO9RS08KA2 и DEMO9RS08KA2
Благодаря интегрированному в демонстрационные платы интерфейсу USB-BDM, обеспечивается связь с USB-устройствами без затрат на дополнительное аппаратное обеспечение.
Схемотехника плат DEMO9RS08KA и наличие USB-BDM интерфейса программатора снижают время разработки аппаратной части и позволяют быстрее проверять написанное ПО.
Особенности:
Микроконтроллер 9RS08KA в корпусе PDIP-8
Разъём GPIO (4×2)
Встроенный интерфейс USB-BDM
Две кнопки: кнопка сброса и кнопка для нужд пользователя
Четыре светодиода: светодиод индикации наличия напряжения питания VDD и три светодиода для нужд пользователя
Простые, но высокопроизводительные 8-битные микроконтроллеры с 10-битным АЦП и напряжением питания 5 В.
Микроконтроллеры MC9S08QD4/QD2 расширяют популярное недорогое семейство MC9S08Q. Как и для всех контроллеров с ядром S08, для них характерно малое энергопотребление. С выпуском MC9S08QD4/QD2 на рынке появились высокопроизводительные микроконтроллеры с 4-канальным 10-битным АЦП и двумя 16-битными таймерами в маленьких 8-выводных корпусах, работающие при напряжении питания 5 В.
Блок-схема MC9S08QD
Основные параметры/достоинства
2 или 4 Кбайт флэш-памяти и 256 байт ОЗУ
Диапазон напряжений питания 2.7…5.5 В 4 МГц @ 3.0 В ± 10% 8 МГц @ 5.0 В ± 10%
Малое энергопотребление
4-канальный 10-битный АЦП со встроенным источником опорного напряжения
Интегрированный источник тактового сигнала (ICS)
Два 16-битных таймера
Гибкие каналы таймеров
Совместимость по выводам с RS08KA2 и MC9S08QG8, что дает возможность при необходимости перейти как на более простой, так и на более мощный микроконтроллер
Корпуса с малым числом выводов — PDIP и NB SOIC c 8 выводами
Основные области применения
Небольшие бытовые приборы - Тостеры - Недорогие микроволновые печи
Крупные бытовые приборы
Системы безопасности
Сторожевые сопроцессоры (Watchdog coprocessor)
Устройства фокусировки фотокамер
Портативные рации (Walkie talkie)
Зарядные устройства
Портативные телевизоры
DVD-плееры
Беговые дорожки
Пылесосы
Вентиляторы в компьютерах
Источники питания малой мощности
Телекоммуникационное оборудование
Системы мониторинга сетевого напряжения
Устройства заряда аккумуляторных батарей
Цифровые конденсаторные системы зажигания в автомобилях
Промышленные компрессоры
Системы управления производственными процессами
Статьи по применению
AN3041: Internal Clock Source (ICS) Module on the HCS08s in Depth (Подробное рассмотрение модуля внутреннего тактового сигнала (ICS) в микроконтроллерах HCS08)
AN2111: A Coding Standard for HCS08 Assembly Language (Стандарт кодирования для ассемблера HCS08)
AN2717: M68HC08 to HCS08 Transition (Переход от M68HC08 к HCS08)
AN2497: HCS08 Background Debug Mode Versus HC08 Monitor Mode (Сравнение режима фоновой отладки HCS08 с режимом монитора HC08)

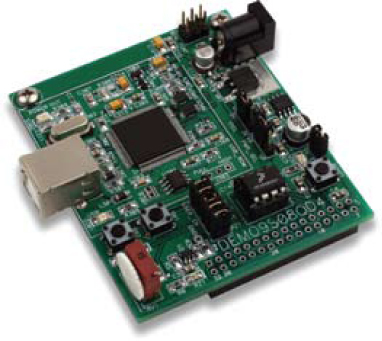

Процесс разработки оказывается лёгким и быстрым, благодаря интегрированным инструментам программирования/отладки (USB-BDM) и входящему в комплект поставки программному обеспечению (CodeWarrior). 32-контактный разъём позволяет подключать к демонстрационной плате DEMO9S08QD4 дополнительные схемы пользователя.
Особенности:
Микроконтроллер MC9S08QD4 в корпусе PDIP-8, установленный на панельке
4 Кбайт флэш-памяти
256 байт ОЗУ
Четыре входа внешних прерываний (KBI)
Четыре линии ввода/вывода общего назначения, одна линия только на вход, одна линия только на выход
Внутренний генератор, подстраиваемый с точностью до 0.2%
Степень интеграции столь высока, что переопределяет понятие «начального уровня».
Зачастую важны не просто индивидуальные особенности, а их полный набор. В семействе MC9S08QG системная функциональность усилена интеграцией встраиваемых модулей, которых часто не имеют недорогие микроконтроллеры.
Эти модули помогают:
Уменьшить габариты системы
Снизить вероятность возникновения конфликтов и проблем с качеством изготовления печатных плат
Уменьшить стоимость системы
Снизить время, затрачиваемое на разработку

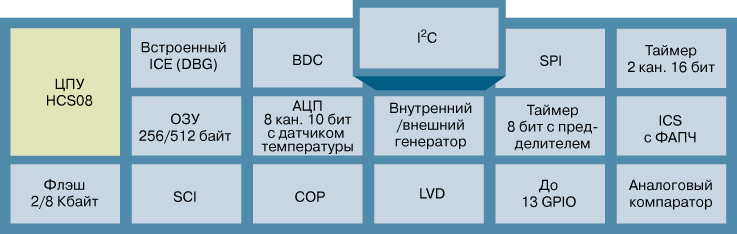

Блок-схема MC9S08QG
Основные достоинства
Мощное современное ядро S08
Большой выбор коммуникационных средств (только в моделях S08QG8): SCI, SPI и I2C
Аналоговые устройства с высоким разрешением: 8-канальный 10-битный АЦП и аналоговый компаратор
Дополнительно: 2-канальный 16-битный таймер, внутренний/внешний генератор, система обнаружения снижения напряжения питания до недопустимого уровня (LVI), сторожевой таймер (COP) и до 13 линий ввода/вывода общего назначения (GPIO)
Модели с разным объёмом памяти: 8 или 2 Кбайт флэш-памяти и до 512 байт ОЗУ
Основные области применения
Общецелевое использование — это только начало.
Беспроводные датчики, включая SMAC
Сторожевые сопроцессоры
Небольшие бытовые приборы
Портативные приборы
Сопроцессоры безопасной загрузки (secure boot)
Системы безопасности
Системы управления
Статьи по применению
AN2717/D: Transitioning from the HC08 Core to the MC9S08 Core (Переход от ядра HC08 к ядру MC9S08)
AN3048: Analog-to-Digital Converter on an I2C Bus Using MC9S08QG8 (Реализация АЦП с передачей данных по шине I2C с использованием MC9S08QG8)
AN1818: Software SCI Routines with the 16-bit Timer Module (Подпрограммы реализации SCI с использованием 16-битного таймера)
Типономиналы
Прибор
Флэш [байт]
ОЗУ [байт]
АЦП
SCI
SPI
I2C
Таймер (16_бит)
Тактовый сигнал
Корпус
Общие свойства
10_бит
8_бит
MC9S08QG4CFQE
4К
256
4_кан.
—
—
—
1
1×1_кан.
OSC
DFN_8
COP, LVI, POR, KBI
MC9S08QG4CDNE
4К
256
4_кан.
—
—
—
1
1×1_кан.
OSC
SOIC_8
MC9S08QG4CPAE
4К
256
4_кан.
—
—
—
1
1×1_кан.
OSC
PDIP_8
MC9S08QG4CDTE
4К
256
8_кан.
—
1
1
1
1×2_кан.
OSC
TSSOP_16
MC9S08QG4CFFE
4К
256
8_кан.
—
1
1
1
1×2_кан.
OSC
QFN_16
MC9S08QG4CFKE
4К
256
8_кан.
—
1
1
1
1×2_кан.
ICS
QFN_24
MC9S08QG8CFKE
8К
512
8_кан.
—
1
1
1
1×2_кан.
ICS
QFN_24
MC9S08QG8CDTE
8К
512
8_кан.
—
1
1
1
1×2_кан.
OSC
TSSOP_16
MC9S08QG8CFFE
8К
512
8_кан.
—
1
1
1
1×2_кан.
OSC
QFN_16
MC9S08QG8CPBE
8К
512
8_кан.
—
1
1
1
1×2_кан.
OSC
PDIP_16
MC9S08QG8CDNE
8К
512
4_кан.
—
—
—
1
1×1_кан.
OSC
SOIC_8
MC9S08QG8CFQE
8К
512
4_кан.
—
—
—
1
1×1_кан.
OSC
DFN_8
MC9S08QA4CDNE
4К
256
—
4_кан.
—
—
1×1_кан.
ICS
SOIC_8
MC9S08QA4CFQE
4К
256
—
4_кан.
—
—
1×1_кан.
ICS
DFN_8
MC9S08QA4CPAE
4К
256
—
4_кан.
—
—
1×1_кан.
ICS
PDIP_8
MC9S08QA2CDNE
2К
160
—
4_кан.
—
—
1×1_кан.
ICS
SOIC_8
MC9S08QA2CFQE
2К
160
—
4_кан.
—
—
1×1_кан.
ICS
DFN_8
MC9S08QA2CPAE
2К
160
—
4_кан.
—
—
1×1_кан.
ICS
PDIP_8
Отладочные наборы DEMO9S08QG8E и DEMO9S08QA4E
Благодаря интегрированному в демонстрационные платы интерфейсу USB-BDM, обеспечивается связь с USB-устройствами без затрат на дополнительное аппаратное обеспечение. Это позволяет производить отладку в схеме (in-circuit debugging) и программировать флэш-память без эмуляции последовательных мониторов или использования иных технологий отладки, применяемых в промышленности.
Особенности демонстрационных плат:
Установленный на панельку микроконтроллер MC9S08QG или MC9S08QA
Интегрированный USB-BDM кабель
32-контактный разъём ввода/вывода
Светодиодная индикация наличия напряжения питания
Кнопка сброса (RESET)
Две кнопки, назначение которых определяет пользователь
Два светодиода, назначение которых определяет пользователь
Потенциометр
Фотоэлемент
Перемычки (джамперы) для отключения пользовательских функций ввода/вывода
Экономия средств и улучшение характеристик для LIN-решений (Local Interconnect Network — сеть локальных межсоединений).
Наличие в 8-битных микроконтроллерах S08EL и S08SL встроенного интерфейсного контроллера ведомого сети LIN (SLIC — Slave LIN Interface Controller) и встроенной памяти EEPROM помогает улучшить характеристики ведомого LIN-устройства и уменьшить время, затрачиваемое на проектирование. Семейства EL и SL 8-битных микроконтроллеров компании Freescale Semiconductor разработаны как для создания на их основе ведомых LIN-устройств, так и обычных приложений. Микроконтроллеры семейства EL позиционируют, как приборы более высокого класса, поскольку у них больше памяти и больше периферийных блоков, тогда как микроконтроллеры семейства SL предназначены для более чувствительных к цене приложений.

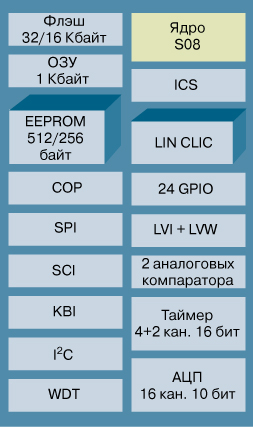

Блок-схема MC9S08EL/SL
Основные достоинства
Поддержка высокопроизводительных протоколов LIN 2.x и SAE J2602, достижение высокой производительности при наименьшем числе прерываний работы ЦПУ по сравнению с любым другим известным решением
Снижение системной стоимости посредством интеграции в кристалл памяти EEPROM и снижение времени, затрачиваемого на проектирование, благодаря возможности манипулирования диагностическими данными на байтовом уровне, что обеспечивает более высокую степень структурированности с меньшим размеров секторов, чем у флэш-памяти
Интегрированный АЦП обеспечивает быструю и легкую оцифровку входных аналоговых сигналов с временем преобразования 2.5 мкс
Встроенный источник тактового сигнала генерирует точный сигнал синхронизации; наличие встроенного источника снижает общую стоимость системы, поскольку не требуется никаких внешних компонентов для генерации тактового сигнала
Высокая степень системной защиты обеспечивается такими средствами, как наличие сторожевого устройства (COP), схемы обнаружения снижения напряжения питания до недопустимо низкого уровня (LVD), обнаружением неверного статуса и защитой блоков флэш-памяти
Возможность внутрисхемной эмуляции (ICE) с захватом шины в режиме реального времени снижает время, затрачиваемое на разработку приложений
Основные области применения
LIN-модули контроля кузовной электроники (body control module — BCM)
DEMO9S08EL32 — демонстрационная плата для микроконтроллеров семейств 9S08ELи 9S08SL. Процесс разработки приложений оказывается лёгким и быстрым, благодаря интегрированному интерфейсу USB-BDM и входящим в комплект поставки программному инструментарию и примерам кода. На плату может также быть инсталлирован порт BDM_PORT, к которому подключается BDM-кабель. Два 40-контактных разъёма обеспечивают доступ ко всем линиям ввода/вывода целевого микроконтроллера.
Особенности:
MC9S08EL32, корпус TSSOP-28
Интегрированный P&E USB-BDM
Физическая среда LIN с двумя 4-контактными разъёмами Molex
Разъёмы MCU_PORT для доступа к линиям ввода/вывода микроконтроллера
Стабилизатор напряжения +5 В
Питание от USB-BDM или разъёма MCU_PORT
Компоненты, функции которых определяются пользователем: - Три кнопки: кнопка сброса (RESET) и две кнопки, назначение которых определяет пользователь - Семь светодиодов: назначение двух светодиодов задает пользователь, один светодиод индицирует наличие напряжения VDD, один — USB, один — наличие питания платы и еще один индицирует поступление питания с USB - Подстроечные резисторы 5 кОм с LP-фильтром - Фотодатчик с LP-фильтром и операционным усилителем
Разъёмы: - 40-контактный разъём, обеспечивающий доступ к линиям ввода/вывода микроконтроллера - Разъём питания, диаметр 2.0 мм - BDM_PORT (не инсталлирован) - Разъём USB - Разъём DB9
Маленькая и недорогая система управления ЖК-дисплеем контролирует большее число сегментов, используя для этого меньшее число выводов.
Компания Freescale представляет первые недорогие микроконтроллеры RS08 с драйвером ЖКИ. Высокоинтегрированные, но чрезвычайно дешёвые микроконтроллеры MC9RS08LA8 и MC9RS08LE4 предназначены для небольших бытовых приборов, медицинского оборудования, промышленных и иных применений. Семейства LA и LE обеспечивают гибкость проектирования благодаря драйверу, ориентированному на работу с крупными сегментами (режим х8). Микроконтроллеры RS08LA8 отличаются тем, что для обеспечения функциональности истинной системы-на-кристалле в них интегрирована схема подкачки заряда.

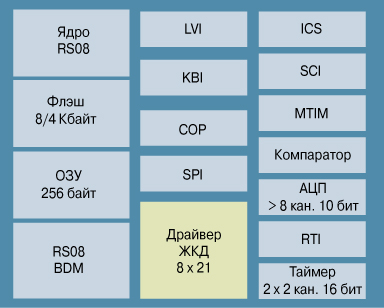

Блок-схема MC9RS08L
Основные достоинства
Схема управления ЖКИ на базе данных микроконтроллеров не займет много места на печатной плате — микроконтроллеры выпускаются в корпусах с 28 и 40 выводами
Гибкость: - Режим х8 означает, что пользователь может управлять большим числом сегментов, используя для этого меньшее число выводов - Управление ЖКИ с питанием от 3 или от 5 В - Даже в режиме STOP можно оставить ЖКИ мигающим - Генератор подкачки заряда (только в RS08LA8)
Невысокая стоимость благодаря использованию очень дёшевого ядра RS08
Богатый набор аналоговых функциональных блоков и последовательных коммуникационных интерфейсов
Основные области применения
Кофейные автоматы
Микроволновые печи
Переносные (портативные) печи
Автоматические грили
Портативное медицинское оборудование
Термометры
Оборудование для нагрева, вентиляции и кондиционирования воздуха
Системы безопасности и контроля доступа
Системы дистанционного управления
Типономиналы
Прибор
Флэш [байт]
ОЗУ [байт]
RTI
SPI
I2C
Таймер (16-бит)
Таймер (8-бит)
Корпус
Общие свойства
MC9RS08LA8CGT
8К
256
—
1
—
1×2-кан.
1
QFN-48
6-кан. 10-бит. АЦП, 1×ЖКИ, 1×SCI, ICS
MC9RS08LA8CLF
8К
256
—
1
—
1×2-кан.
1
QFN-48
MC9RS08LE4CWL
4К
256
1
—
—
2×2-кан.
—
SOIC-28
Отладочные комплекты DEMO9RS08LA8 и DEMO9RS08LE4
Недорогие демонстрационные наборы содержат всё, что необходимо разработчику для создания и оценки прикладной программы. Интегрированный интерфейс USB позволяет разработчику связывать плату и целевое устройство посредством только USB-кабеля.
Особенности:
MC9RS08LA/E
Интегрированный интерфейс USB-BDM компании P&E
Стабилизатор напряжения +5 В
Джамперы выбора входного источника питания
Три кнопки: кнопка сброса (RESET), кнопка, назначение которой определяет пользователь, и кнопка, связанная со светодиодом.
Зуммер
Датчик температуры/термистор
Джамперы для отсоединения периферийных устройств по выбору пользователя
Разъём, обеспечивающий доступ к линиям ввода/вывода микроконтроллера
Надёжная 5-В система управления ЖКИ для промышленного применения.
Семейство 8-битных микроконтроллеров MC9S08LG управляет жидкокристаллическими индикаторами, число сегментов которых может доходить до 296. Эти работающие при напряжении питания 5 В микроконтроллеры с драйвером ЖКИ могут похвастаться улучшенными характеристиками и гибкой функциональностью выводов, что может оказаться полезным для широкого ряда промышленных и автомобильных приложений, таких как электроизмерительные приборы, бытовая техника, системы нагрева, вентиляции и кондиционирования воздуха и комбинированные приборы начального уровня.
Блок-схема S08LG
Основные параметры/достоинства
Напряжение питания от 2.7 до 5.5 В
Флэш-память размером 16 и 32 Кбайт, ОЗУ размером 4 Кбайт, 12-битный АЦП
Два аппаратных блока SCI, блоки SPI и I2C
Два независимых 16-битных таймера и один 8-битный таймер
Интегрированный драйвер ЖКИ: - Поддержка как режима х8, так и режима х4 с сегментной организацией до 8×37 или 4×41 - Встроенный преобразователь с накачкой заряда для управления контрастностью
Двойной банк флэш-памяти для эмуляции EEPROM
Встроенный источник тактового сигнала
Промышленный температурный диапазон от –40 до +85°С и автомобильный температурный диапазон — до +105°С
Ядро ЦПУ HCS08 с рабочей частотой до 40 МГц
Основные области применения
Бытовая техника (white goods)
Автомобильные инструментальные кластеры
Оборудование для нагрева, вентиляции и кондиционирования воздуха
Системы безопасности и контроля доступа
Системы контроля зданий
Статьи по применению
AN3828: Stepper Motor Motion Control Driver for MC9S08LG32 (Драйвер управления движением шагового двигателя для MC9S08LG32)
AN3823: LCD Driver for MC9S08LG32 (Драйвер ЖКИ для MC9S08LG32)
AN3802: Interfacing an LCD with the MC9S08LG32 (Подключёние ЖКИ к MC9S08LG32)
AN3821: How to Handle Dual Flash Architecture in MC9S08LG32 (Как работать с двойной флэш-памятью в MC9S08LG32)
AN3817: Interfacing Stepper Motor with MC9S08LG32 (Подключёние шагового двигателя к MC9S08LG32)

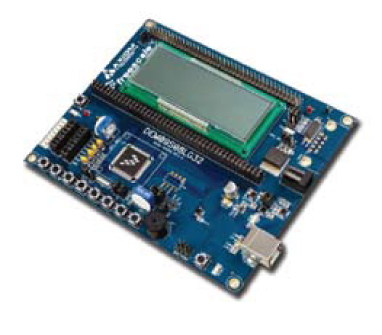

DEMO9S08LG32 — демонстрационная плата для 8-битного микроконтроллера MC9S08LG32. Процесс разработки приложений оказывается лёгким и быстрым благодаря интегрированному интерфейсу USB-BDM и входящим в комплект поставки программному инструментарию и примерам кода. На плате может также быть инсталлирован порт BDM_PORT, к которому подключается BDM-кабель. Один 80-контактный разъём обеспечивает доступ ко всем линиям ввода/вывода целевого микроконтроллера.
Особенности:
MC9S08EL32, корпус LQFP-80
На плате установлен заказной ЖКИ 4×40
Интегрированный интерфейс USB-BDM компании P&E
Стабилизатор напряжения +5 В
10 кнопок: восемь кнопок, значение которых определяет пользователь, кнопка сброса (RESET), одна кнопка на линии IRQ
12 светодиодов: восемь на усмотрение пользователя, один — индикация питания VDD, один — индикация IRQ, один — USB, один — индикация сброса RESET
Подстроечный резистор 5 кОм с LP-фильтром для входа АЦП
80-контактный разъём, обеспечивающий доступ к линиям ввода/вывода микрокнтроллера

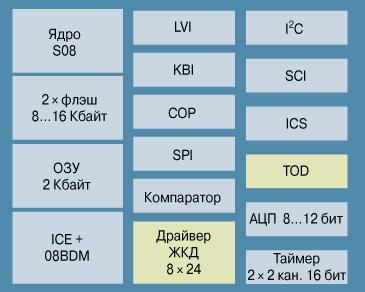

Управление ЖК-дисплеем с ультранизким энергопотреблением и контролем большего числа сегментов меньшим числом выводов.

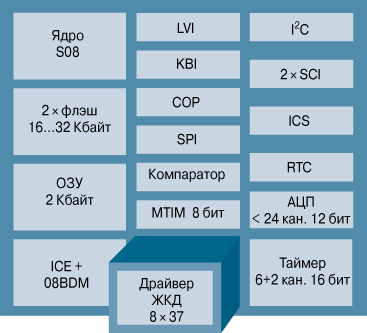

Компания Freescale представляет первое семейство микроконтроллеров S08 с очень низким энергопотреблением и драйвером ЖКИ. Микроконтроллеры MC9S08LL16/8 помогут вам добиться требуемых характеристик проектируемого приложения. При этом их энергопотребление минимально, благодаря чему существенно возрастает время непрерывной работы устройств с батарейным питанием. В микроконтроллерах S08LL16 (LL8) имеется два стоп-режима с ультранизким энергопотреблением, новые энергосберегающие режимы работы (RUN) и ожидания (WAIT). Время пробуждения равно 6 мкс. Контроллеры работают от внешнего генератора с ультранизким потреблением энергии и оснащены регистрами, позволяющими управлять прохождением тактового сигнала к периферийным устройствам, что позволяет отключать тактирование неиспользуемых периферийных блоков.
Микроконтроллер с шестью режимами пониженного энергопотребления; генератор с низким потреблением энергии; быстрый выход из стоп-режимов (пробуждение); энергопотребление микроконтроллера одно из самых маленьких в своем классе
Гибкость при работе с ЖКИ: - Режим х8 означает, что пользователь может управлять большим числом сегментов, используя для этого меньшее число выводов - Управление ЖКИ с питанием от 3 или от 5В - Даже в режиме STOP можно оставить ЖКИ мигающим
Генератор подкачки заряда
Модуль часов реального времени с отдельным источником тактового сигнала; может использоваться для создания календаря, записи времени, проведения измерений
Основные области применения
Термостаты
Системы управления нагревом, вентиляцией и кондиционированием воздуха
Недорогие демонстрационные наборы содержат всё, что необходимо разработчику для создания и оценки прикладной программы. Интегрированный интерфейс USB позволяет разработчику связывать плату и целевое устройство посредством только USB-кабеля.
Особенности:
MC9S08LL16 в корпусе LQFP-64
Интегрированный интерфейс USB-BDM компании P&E
Стабилизатор напряжения +5 В
Держатель для Li-Ion-батареи
Джамперы выбора входного источника питания
Пять кнопок: кнопка сброса (RESET) и четыре кнопки, назначение которых определяется пользователем
10 светодиодов: восемь на усмотрение пользователя, один — индикация наличия питания VDD, один — USB
Подстроечные резисторы 5 кОм с LP-фильтром
Фотодатчик с LP-фильтром и операционным усилителем
Джамперы для отключения периферийных устройств по выбору пользователя
40-контактный разъём, обеспечивающий доступ к линиям ввода/вывода микроконтроллера

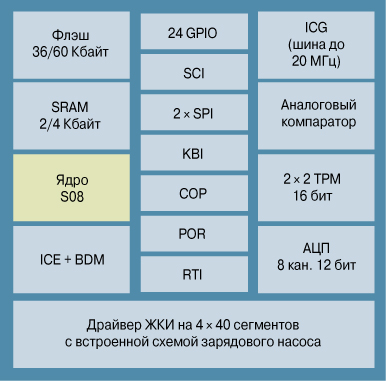

Управление дисплеями и производительность, низкое напряжение питания и совместимость с С-компиляторами архитектуры S08.
Микроконтроллеры S08LC расширяют линейку 8-битных микроконтроллеров компании Freescale, представляя собой приборы с интегрированным контроллером ЖКИ, характеризующиеся низким энергопотреблением и обладающие всей богатой функциональностью семейства S08. Это первые 8-битные S08 ЖКИ-микроконтроллеры, предназначенные для портативных приложений с батарейным питанием. Микроконтроллеры S08LC — это приборы на основе флэш-памяти с усовершенствованной эмуляцией EEPROM. Это исключает необходимость в отдельных чипах EEPROM, благодаря чему достигается уменьшение размера плат и снижается стоимость системы.
Микроконтроллеры специально адаптированы для работы с жидкокристаллическими дисплеями с большим числом сегментов, чтобы обеспечить длительный срок службы батареи. Дисплеи с числом сегментов до 160 сравнимы по гибкости с графическими дисплеями, при этом у микроконтроллера достаточно памяти, чтобы действовать не только как контроллер ЖКИ, но и выполнять иные прикладные задачи. Таким образом, нет необходимости в покупке матричных дисплеев и управляющих ими систем-на-кристалле. Данные микроконтроллеры хорошо подходят для создания широкого спектра приложений с выводом информации на ЖК-дисплеи.
4 Кбайт ОЗУ и до 60 Кбайт флэш-памяти, организованной в два массива для эмуляции EEPROM
SCI, 2×SPI и модуль I2C со скоростью передачи до 100 Кбит/с
Интегрированный модуль ЖКИ - 40/41 знаковых (front planes), 4/3 сегментных (backplane) драйвера ЖК-дисплея - может быть сконфигурирован для работы со всем ЖК-дисплеем или с отдельными сегментами - поддержка ЖКИ с питанием от 3 и 5 В
8-канальный 12-битный АЦП; внутренний источник опорного напряжения; аналоговый компаратор
Два конфигурируемых 16-битных таймера (всего 4 канала)
Низкое энергопотребление - < 10 мкА в режиме Stop 3 с включенным драйвером ЖКИ и генератором (типичное значение)
Основные области применения
Портативные приборы с батарейным питанием
Термостаты
Будильники/часы
Тренажеры
Кардиографы
Велосипедные компьютеры
Приборы для контроля уровня содержания сахара в крови (глюкомеры)
Калькуляторы
Портативные медицинские приборы
Бытовая техника
Статьи по применению
AN3280: Interfacing an LCD with the MC9S08LC60 (Подключёние ЖКИ к MC9S08LC60)
AN3404: How to do EEPROM Emulation Using Double Flash Array on MC9S08LC60 (Как эмулировать EEPROM, используя двойной массив Флэш-памяти в микроконтроллере MC9S08LC60)
AN3405: Hardware-Triggered A/C Using Internal Hardware to Start an Analog Conversion V1.0 (Использование встроенных аппаратных средств для запуска аналого-цифрового преобразования)
AN3401: Internal Clock Source (ICS) Module on the HCS08s in Depth (Подробное рассмотрение модуля внутреннего тактового сигнала (ICS) в микроконтроллерах HCS08)
Демонстрационный набор DEMO9S08LC60 содержит всё, что необходимо разработчику для создания и оценки прикладной программы, включая интегрированный интерфейс USB. Для начала проектирования требуется только подключить к плате USB-кабель. Также для демонстрации возможности управления сегментами ЖК-дисплея в формате конечного приложения в состав набора включён заказной дисплей.
Особенности:
MC9S08LC60 в корпусе LQFP-80
Питание через USB или от источника 12 В
Потенциометр
Датчик температуры на основе NTC-термистора
Фотоэлемент
Восемь высокоэффективных светодиодов
Пьезоэлектрический динамик
Заказной дисплей с питанием от 3 В
Плата DEMO9S08LC60
Диск CodeWarrior Development Studio
Диск CodeWarrior Service Pack
USB-кабель
Руководство по началу работы с платой
Примечание. Совместимые ЖК-дисплеи можно приобрести отдельно. К оглавлению
Семейство MC9S08AW
Напряжение питания 5 В, аналоговые блоки с высоким разрешением, большой выбор коммуникационных блоков и полный набор дополнительной периферии.
Семейство MC9S08AW составляют микроконтроллеры с ядром S08, работающие при напряжении питания 5 В. Это дополнение к предлагаемым компанией Freescale высококачественным 8-битным микроконтроллерам представляет собой идеальный вариант для наращивания возможностей устройств, в которых на данный момент используются контроллеры HC08AZ60. Семейство MC9S08AW — это микроконтроллеры с большим числом выводов, высококачественной аналоговой периферией, включая улучшенный АЦП, усовершенствованный детектор обнаружения снижения напряжения питания (LVD) и большой выбор коммуникационных блоков. Данное семейство характеризется функциональностью и максимальной гибкостью.
Блок-схема MC9S08AW
Основные достоинства
Мощное современное ядро S08
Работа при напряжении питания 5 В
Большой выбор микроконтроллеров, отличающихся объёмом имеющейся памяти: до 64 Кбайт флэш и до 2 Кбайт ОЗУ (RAM)
АЦП с высокой разрешающей способностью: 16 каналов, 10 бит; усовершенствованный детектор обнаружения снижения напряжения питания (LVD)
Большой выбор коммуникационных блоков: I2C, SPI, двойной SCI
2-канальный 16-битный и 6-канальный 16-битный таймеры: оба могут работать в режиме генерации ШИМ для приложений, управляющих системами перемещений/движения
AN2493/D: Implementing the Low-Power Modes on MC9S08AW Products (Реализация энергосберегающих режимов в микроконтроллерах семейства MC9S08AW)
AN2496/D: Calibrating the Internal Clock Generator (Калибровка внутреннего генератора тактового сигнала)
AN3257: Meeting IEC 60730 Class B Compliance with the MC9S08AW60 (Соответствие микроконтроллеров MC9S08AW60 требованиям стандарта IEC 60730 Class B)
AN2764: Improving the Transient Immunity Performance of Microcontroller-Based Application (Улучшение помехозащищенности устройств на основе микроконтроллеров)
Типономиналы
Прибор
Флэш [байт]
ОЗУ [байт]
АЦП 10_бит
ESCI
Корпус
Общие свойства
MC9S08AW8ACFD
8К
768
8-кан.
2
QFN_48
1×SPI, 1×I2C, 8_кан. 16_бит таймера, ICG, COP, LVI, POR, KBI, толерантность к напряжению 5 В
MC9S08AW8ACFG
8К
768
8-кан.
2
LQFP_44
MC9S08AW8ACFJ
8К
768
6-кан.
1
LQFP_32
MC9S08AW16ACFD
16К
1K
8-кан.
2
QFN_48
MC9S08AW16ACFG
16К
1K
8-кан.
2
LQFP_44
MC9S08AW16ACFJ
16К
1K
6-кан.
1
LQFP_32
MC9S08AW16CFUE
16К
1K
16-кан.
2
QFP_64
MC9S08AW16CPUE
16К
1K
16-кан.
2
LQFP_64
MC9S08AW32CFDE
32К
2K
16-кан.
2
QFN_48
MC9S08AW32CFGE
32К
2K
16-кан.
2
LQFP_44
MC9S08AW32CFUE
32К
2K
16-кан.
2
QFP_64
MC9S08AW32CPUE
32К
2K
16-кан.
2
LQFP_64
MC9S08AW60CFDE
60К
2K
16-кан.
2
QFN_48
MC9S08AW60CFGE
60К
2K
16-кан.
2
LQFP_44
MC9S08AW60CFUE
60К
2K
16-кан.
2
QFP_64
MC9S08AW60CPUE
60К
2K
16-кан.
2
LQFP_64
Отладочный комплект DEMO9S08AW60E
Демонстрационный набор DEMO9S08AW60E содержит основной инструментарий, включая интегрированный интерфейс USB-BDM, который необходим разработчику для написания и отладки прикладных программ. Плата даёт пользователю возможность записывать код во флэш-память и проводить его отладку без каких-либо ограничений.
Установленный в сокет микроконтроллер MC9S08AW60 в 64-выводном корпусе LQFP
Интегрированный интерфейс USB-BDM
Светодиодная индикация подачи напряжения питания
Кнопка сброса (RESET)
Две кнопки, назначение которых определяется пользователем
Четыре светодиода, назначение которых определяется пользователем
Потенциометр и недорогой фотодатчик
Джамперы для отключения пользовательских функций ввода/вывода
Низкое напряжение, низкое энергопотребление, богатый выбор опций работы таймеров, большой выбор коммуникационных блоков, большое число линий ввода/вывода.
Микроконтроллеры семейства MC9S08GBxxA/GTxxA работают при низком напряжении питания и характеризуются пониженным энергопотреблением. Это те качества, которые выделяют ядро S08 от остальных микроконтроллерных ядер. К вашим услугам большой объём встроенной флэш-памяти, которая программируется при напряжениях вплоть до 1.8 В, богатый выбор опций работы таймеров, большой выбор коммуникационных блоков, большое количество линий ввода/вывода.

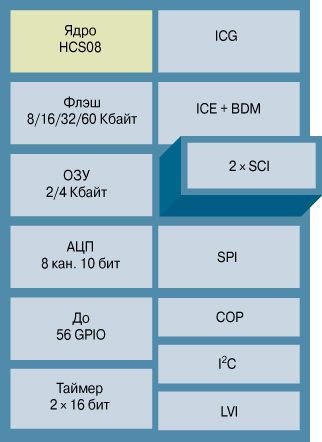

Блок-схема MC9S08GB/GTxxA
Основные достоинства
Мощное современное ядро S08
Большой выбор микроконтроллеров, отличающихся объёмом имеющейся памяти: до 60 Кбайт флэш-памяти, до 4 Кбайт ОЗУ (RAM) и дополнительно 8 Кбайт новой недорогой флэш-памяти
Два 16-битных таймера, которые могут работать в режиме генерации ШИМ - в семейство GB входят 3-канальный и 5-канальный 16-битные таймеры - в семейство GT входят два 2-канальных 16-битных таймера
В микроконтроллерах MC9S08GBxxA доступно до 56 линий ввода/вывода общего назначения
В микроконтроллерах MC9S08GТxxA доступно до 39 линий ввода/вывода общего назначения
Большой выбор коммуникационных блоков: I2C, SPI, двойной SCI
АЦП с высокой разрешающей способностью: 8 каналов, 10 бит
Такие дополнительные модули, как COP, LVI, BDM и внутренний генератор тактового сигнала
Основные области применения
Электронные измерительные устройства
Датчики
Устройства беспроводной связи
Бытовая техника
Системы безопасности
Статьи по применению
AN2140: Serial Monitor for MC9S08GB/GT (Последовательный монитор для MC9S08GB/GT)
AN2494: Configuring the System and Peripheral Clocks (Конфигурирование сигналов синхронизации системы и периферийных устройств)
AN2496: Calibrating the Internal Clock Generator (Калибровка внутреннего генератора тактового сигнала)
AN2493/D: Implementing the Low-Power Modes (Реализация энергосберегающих режимов)
AN2717/D: Transitioning from the HC08 Core to the MC9S08 Core (Переход с ядра HC08 на ядро MC9S08)
EB652: Differences Between MC9S08GBxx/GTxx and MC9S08GBxxA/GTxxA (Различия между MC9S08GBxx/GTxx и MC9S08GBxxA/GTxxA)
Типономиналы
Прибор
Флэш [байт]
ОЗУ [байт]
АЦП 12-бит
ESCI
Таймер (16-бит)
Общие свойства
MC9S08GT8ACBE
8К
1К
8-кан.
2
2-кан. + 2-кан.
1×SPI, 1×I2C, ICG
MC9S08GT8ACFBE
8К
1К
8-кан.
2
2-кан. + 2-кан.
MC9S08GT8ACFCE
8К
1К
4-кан.
2
1-кан. + 2-кан.
MC9S08GT8ACFDE
8К
1К
8-кан.
2
2-кан. + 2-кан.
MC9S08GT16ACBE
16К
2К
8-кан.
2
2-кан. + 2-кан.
MC9S08GT16ACFBE
16К
2К
8-кан.
2
2-кан. + 2-кан.
MC9S08GT16ACFCE
16К
2К
4-кан.
2
1-кан. + 2-кан.
MC9S08GT16ACFDE
16К
2К
8-кан.
2
2-кан. + 2-кан.
MC9S08GT32ACFUE
32К
2К
8-кан.
1
1-кан. + 3-кан./ 1-кан. + 5-кан.
MC9S08GT32ACFBE
32К
2К
8-кан.
1
2-кан. + 2-кан.
MC9S08GT32ACFDE
32К
2К
8-кан.
1
2-кан. + 2-кан.
MC9S08GT60ACFUE
60К
4К
8-кан.
1
1-кан. + 3-кан./ 1-кан. + 5 кан
MC9S08GT60ACFBE
60К
4К
8-кан.
1
2-кан. + 2-кан.
MC9S08GT60ACFDE
60К
4К
8-кан.
1
2-кан. + 2-кан.

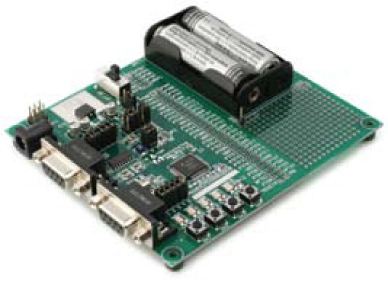

Отладочный комплект M68DEMO908GB60E
Имея демонстрационный набор для микроконтроллеров семейств MC9S08GBxxA и MC9S08GTxxA и бесплатную копию ИСР CodeWarrior Development Studio for HCS08 Special Edition, вы можете программировать и отлаживать программу через включённый в комплект поставки последовательный кабель RS232 и последовательный порт (разъём DB9) или, опционально, через интерфейс BDM.
Микроконтроллер MC9S08GB60A
Два последовательных порта RS232 (разъёмы DB9)
Кнопки
Светодиоды
Небольшая область для макетирования; выделенные места, к которым подведены дорожки от выводов микроконтроллера
Питание от двух батарей типоразмера AA (включены в поставку) или от внешнего источника
Демонстрационные программы, включающие подпрограммы обработки прерываний от АЦП, таймера, ШИМ и клавиатуры
Первое промышленное семейство 8-битных микроконтроллеров со встроенным контроллером CAN, встроенной памятью EEPROM и встроенными средствами эмуляции/отладки для автомобильных и промышленных рынков.
С уменьшением выделяемых на разработку средств и увеличением требований к функциональности устройств потребность в недорогих, энергоэффективных и высокопроизводительных микроконтроллерах становится все более насущной. Семейство S08D компании Freescale — это первое промышленное семейство 8-битных микроконтроллеров, в которых имеется встроенный контроллер CAN, встроенная EEPROM-память и встроенные средства эмуляции/отладки. Это семейство микроконтроллеров следующего поколения с высокой степенью интеграции содержит в едином корпусе средства, разработанные для обеспечения повышенной производительности и позволяющие снизить энергопотребление, уменьшить время, затрачиваемое на создание новых приложений, сэкономить место на печатной плате и снизить стоимость изделия.
Семейство S08D состоит из трёх подсемейств: микроконтроллеров DZ, DV и DN. Это предоставляет разработчику возможность выбрать именно тот микроконтроллер, который наилучшим образом отвечает системным и прикладным требованиям. S08DZ — это подсемейство микроконтроллеров, в которых интегрированы как контроллер CAN, так и EEPROM-память. Подсемейство S08DV — более дешёвый вариант, предназначенный для тех, кому нужен CAN, но не нужна встроенная EEPROM-память. И, наконец, есть подсемейство S08DN, из которого убран контроллер CAN, но в которое интегрирована EEPROM-память, что обеспечивает максимальную гибкость при создании приложений без CAN-интерфейса.

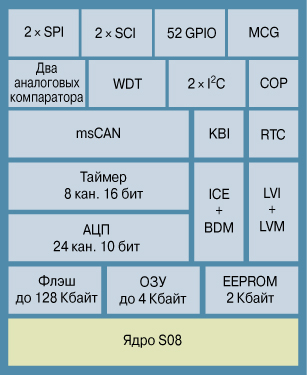

Блок-схема MC9S08DZ/V/N
Основные достоинства
Встроенные компоненты, которые помогают исключить необходимость во внешних микросхемах EEPROM-памяти, супервизорах питания, стабилизаторах напряжения, схемах мультиплексирования линий ввода/вывода, кварцевых резонаторах, сторожевых схемах, внешних АЦП и инструментах проектирования/отладки
Встроенные средства эмуляции/отладки, которые помогают снизить время, затрачиваемое на разработку, поскольку менять программу можно в микроконтроллере, установленном на плату, и проводить эмуляцию в режиме реального времени
Увеличенный объём ОЗУ (до 8 Кбайт) предоставляет программистам на C/C++ достаточный объём оперативной памяти для быстрого написания прикладного ПО
Средства проектирования, общие для всех подсемейств семейства S08D, помогают сократить время, затрачиваемое на разработку
0.25-мкм технология, обеспечивающая более низкое потребление энергии и более высокую производительность по сравнению с предшественником HC08, позволяет интегрировать на кристалл большее число периферийных блоков
Основные области применения
Промышленные:
Автоматизация производства
Системы управления станками
Грузоподъемные устройства
Эскалаторы
Системы преобразования солнечной энергии в электрическую
Измерительные системы
Системы автоматизации зданий - охлаждение, нагрев - системы обеспечения безопасности
Студийное оборудование
Установки глубокой заморозки и холодильники
Транспорт:
Пассажирский транспорт - системы контроля кузова - системы контроля двигателя - охранные системы
Мотоциклы
Пассажирские и грузовые поезда
Объединение в сеть оборудования катеров, судов и прочих транспортных средств
Электроника для авиации и космонавтики
Статьи по применению
AN3331: Migrating from the HC908AZ60A to MC9S08DZ60 (Переход от HC908AZ60A к MC9S08DZ60)
AN2717: M68HC08 to HCS08 Transition (Переход от M68HC08 к HCS08)
AN3499: Clock Options on the HC9S08 Family (Варианты тактирования в семействе HC9S08)
AN3305: On-Chip System Protection Basics for Automotive HCS08 Microcontrollers (Основы встроенной системной защиты автомобильных микроконтроллеров HCS08)
AN2111: A Coding Standard for HCS08 Assembly Language (Стандарт кодирования для ассемблера HCS08)
AN2497: HCS08 Background Debug Mode Versus HC08 Monitor Mode (Сравнение режима фоновой отладки HCS08 с режимом монитора HC08)
Типономиналы
Прибор
Флэш [байт]
ОЗУ [байт]
EEPROM [байт]
АЦП (10_бит)
CAN
SCI
SPI
I2C
Таймер (16-бит)
Корпус
Общие свойства
MC9S08DZ128CLF
128К
8К
2K
24-кан.
1
2
1
1
1×6-кан., 1×2-кан.
LQFP_64
ICG, COP, LVI, POR, KBI
MC9S08DZ128CLH
128К
8К
2K
24-кан.
1
2
1
1
1×6-кан., 1×2-кан.
LQFP_48
MC9S08DZ128CLL
128К
8К
2K
24-кан.
1
2
2
2
1×6-кан., 1×2-кан.
LQFP_100
MC9S08DZ128MLF
128К
8К
2K
24-кан.
1
2
1
1
1×6-кан., 1×2-кан.
LQFP_64
MC9S08DZ128MLH
128К
8К
2K
24-кан.
1
2
1
1
1×6-кан., 1×2-кан.
LQFP_48
MC9S08DZ128MLL
128К
8К
2K
24-кан.
1
2
2
2
1×6-кан., 1×2-кан.
LQFP_100
MC9S08DZ96CLF
96К
4К
2K
24-кан.
1
2
1
1
1×6-кан., 1×2-кан.
LQFP_64
MC9S08DZ96CLH
96К
4К
2K
24-кан.
1
2
1
1
1×6-кан., 1×2-кан.
LQFP_48
MC9S08DZ96CLL
96К
4К
2K
24-кан.
1
2
2
2
1×6-кан., 1×2-кан.
LQFP_100
MC9S08DZ96MLF
96К
4К
2K
24-кан.
1
2
1
1
1×6-кан., 1×2-кан.
LQFP_64
MC9S08DZ96MLH
96К
4К
2K
24-кан.
1
2
1
1
1×6-кан., 1×2-кан.
LQFP_48
MC9S08DZ96MLL
96К
4К
2K
24-кан.
1
2
2
2
1×6-кан., 1×2-кан.
LQFP_100
MC9S08DZ60MLH
60К
4К
2K
24-кан.
1
2
1
1
1×6-кан., 1×2-кан.
LQFP_64
MC9S08DZ60MLF
60К
4К
2K
16-кан.
1
2
1
1
1×6-кан., 1×2-кан.
LQFP_48
MC9S08DZ60MLC
60К
4К
2K
10-кан.
1
2
1
1
1×4-кан., 1×2-кан.
LQFP_32
MC9S08DZ32MLH
32К
2К
1K
24-кан.
1
2
1
1
1×6-кан., 1×2-кан.
LQFP_64
MC9S08DZ32MLF
32К
2К
1K
16-кан.
1
2
1
1
1×6-кан., 1×2-кан.
LQFP_48
MC9S08DZ32MLC
32К
2К
1K
10-кан.
1
2
1
1
1×4-кан., 1×2-кан.
LQFP_32
MC9S08DZ16MLF
16К
1К
512
16-кан.
1
2
1
1
1×6-кан., 1×2-кан.
LQFP_48
MC9S08DZ16MLC
16К
1К
512
10-кан.
1
2
1
1
1×4-кан., 1×2-кан.
LQFP_32
MC9S08DV60MLH
60К
3К
—
16-кан.
1
2
1
1
1×6-кан., 1×2-кан.
LQFP_64
MC9S08DV60MLF
60К
3К
—
16-кан.
1
2
1
1
1×6-кан., 1×2-кан.
LQFP_48
MC9S08DV60MLC
60К
3К
—
10-кан.
1
2
1
1
1×4-кан., 1×2-кан.
LQFP_32
MC9S08DV32MLH
32К
2К
—
16-кан.
1
2
1
1
1×6-кан., 1×2-кан.
LQFP_64
MC9S08DV32MLF
32К
2К
—
16-кан.
1
2
1
1
1×6-кан., 1×2-кан.
LQFP_48
MC9S08DV32MLC
32К
2К
—
10-кан.
1
2
1
1
1×4-кан., 1×2-кан.
LQFP_32
MC9S08DV16MLF
16К
1К
—
16-кан.
1
1
1
1
1×6-кан., 1×2-кан.
LQFP_48
MC9S08DV16MLC
16К
1К
—
10-кан.
1
1
1
1
1×4-кан., 1×2-кан.
LQFP_32
MC9S08DN60MLH
60К
2К
2K
16-кан.
-
1
1
1
1×6-кан., 1×2-кан.
LQFP_64
MC9S08DN60MLF
60К
2К
2K
16-кан.
-
1
1
1
1×6-кан., 1×2-кан.
LQFP_48
MC9S08DN60MLC
60К
2К
2K
10-кан.
-
1
1
1
1×4-кан., 1×2-кан.
LQFP_32
MC9S08DN32MLH
32К
1.5К
1K
16-кан.
-
1
1
1
1×6-кан., 1×2-кан.
LQFP_64
MC9S08DN32MLF
32К
1.5К
1K
16-кан.
-
1
1
1
1×6-кан., 1×2-кан.
LQFP_48
MC9S08DN32MLC
32К
1.5К
1K
10-кан.
-
1
1
1
1×4-кан., 1×2-кан.
LQFP_32
MC9S08DN16MLF
16К
1К
512
16-кан.
-
1
1
1
1×6-кан., 1×2-кан.
LQFP_48
MC9S08DN16MLC
16К
1К
512
10-кан.
-
1
1
1
1×4-кан., 1×2-кан.
LQFP_32

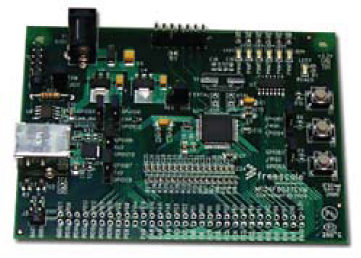

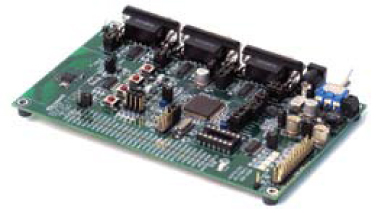

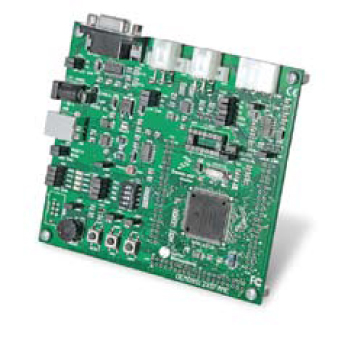

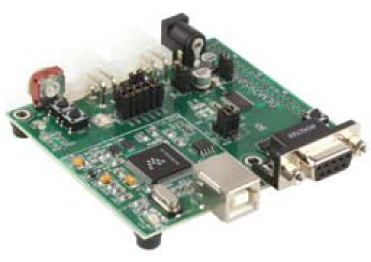

Отладочные комплекты DEMO9S08DZ60 и EVB9S08DZ128
DEMO9S08DZ60 — это демонстрационная плата для микроконтроллера MC9S08DZ60. Благодаря наличию интегрированного интерфейса BDM-USB, программным инструментам и примерам кода, процесс разработки приложений оказывается лёгким и быстрым. Также предоставляется опциональный порт BDM_PORT для использования с кабелем BDM_PORT. Два 40-контактных разъёма обеспечивают доступ ко всем линиям ввода/вывода целевого микроконтроллера. Плату EVB9S08DZ128 следует использовать только для работы с микроконтроллерами 9S08DZ/V/N128/96. Ниже даны основные характеристики демонстрационной платы. Плата EVB более насыщена.
Микроконтроллер MC9S08DZ в корпусе LQFP-64
Кварц на 4 МГц
Сокет OSC
Соединитель BNC
Интегрированный интерфейс USB-BDM компании P&E
Разъём BDM_PORT для поддержки BDM-кабеля (не установлен)
Среда LIN с двумя 4-контактными разъёмами Molex
Среда HS-CAN с 3-контактным разъёмом
LP-фильтры на входах АЦП
Два сокета MCU_PORT для доступа к линиям ввода/вывода микроконтроллера
Стабилизатор напряжения +5 В
Питание может осуществляться через разъём USB-BDM или разъём MCU_PORT
Джамперы выбора источника питания
Питание от USB-BDM
Питание от имеющегося на плате стабилизатора напряжения
Питание от разъёма J1
Опционально: подача напряжения питания с платы на внешние схемы через разъём J1
Наличие компонентов, назначение которых задаётся пользователем
Три кнопки: кнопка сброса (RESET), назначение двух оставшихся кнопок задаётся пользователем
Один 4-позиционный DIP-переключатель, семь светодиодов: назначение четырех определяется пользователем, светодиод наличия напряжения питания микроконтроллера VDD, светодиод USB, светодиод подачи питания через USB
Питание 5 В и столько всего встроено, что не следует говорить о «начальном уровне».
Семейство MC9S08SH — это серия несложных 8-битных микроконтроллеров высокой степени интеграции в корпусах с малым числом выводов, предназначенных для заказчиков с особыми требованиями к энергопотреблению, устойчивости памяти и монтажу. 8-битные микроконтроллеры MC9S08SG обеспечивают недорогой способ познакомиться с предназначенными для применения в автомобилях приборами на базе ядра S08. На базе этих микроконтроллеров можно создавать масштабируемые по объёму памяти (от 4 до 32Кбайт), совместимые между собой варианты решения одной прикладной задачи. У них также есть встроенные средства эмуляции и отладки. В состав микроконтроллеров MC9S08SE, представляющих собой ещё более дешёвую альтернативу для покупателей, входит меньшее число периферийных устройств, но зато у них большее число линий ввода/вывода общего назначения. Данные семейства, работающие в диапазоне напряжений питания от 3 до 5 В, идеальны для создания разнообразных устройств: от промышленных и автомобильных приборов до специфического заказного оборудования.
Данные семейства совместимы с микроконтроллерами других семейств:
Они совместимы по выводам с микроконтроллерами, работающими при напряжении питания 5 В (от RS08KA до S08QD), и с микроконтроллерами QG в 8/16-выводных корпусах
Микроконтроллеры данных семейств доступны в корпусах различной ширины с количеством выводов от 8 до 28
Пользователи, работающие с микроконтроллерами 908QY/QB/QC, могут легко перейти на микроконтроллеры данных семейств

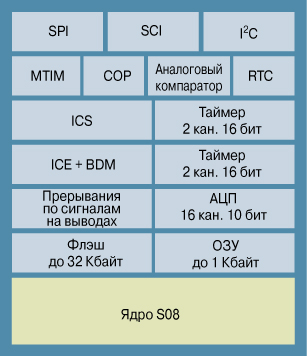

Блок-схема MC9S08SH
Основные достоинства
Высокая производительность и высокая степень интеграции
Шина, тактируемая частотой 20 МГц (лидер в своем классе), обеспечивает превосходную для микроконтроллеров начального уровня производительность во всем диапазоне напряжений питания
Уникальная функция спаренного выхода позволяет, устанавливая/сбрасывая один бит, одновременно переключать несколько выходных линий, обеспечивая возможность работать с большим током
Первые микроконтроллеры с малым числом выводов на ядре S08 со встроенным генератором тактового сигнала частотой 40 МГц
В режиме останова компаратор продолжает работать до возникновения отслеживаемого события (например, интеллектуальное зарядное устройство продолжает заряжать батарею до определенного напряжения)
Добавлены дополнительный таймер, четыре дополнительных линии ввода/вывода, блоки SCI и I2C с широковещательным режимом, что обеспечивает большую гибкость и большее число способов организации обмена данными
Большее число каналов АЦП обеспечивают большую свободу при создании топологии печатной платы
Основные области применения
Персональные медицинские приборы
Фены
Портативные приборы
Миксеры
Бытовые приборы, работающие от сетевого напряжения
Мощный электроинструмент
Беспроводные дрели
Охранные системы
Газонокосилки
Небольшие бытовые приборы
Тостеры
Недорогие микроволновые печи
Беговые дорожки
Пылесосы
Системы пожарной сигнализации
Системы воздушного охлаждения в компьютерах
Источники питания
Зарядные устройства
Системы мониторинга сетевого напряжения
Промышленные компрессоры
Системы управления технологическими процессами
Автомобильные устройства (семейство SG)
Статьи по применению
AN3041: Internal Clock Source (ICS) Module on the HCS08s in Depth (Подробное рассмотрение модуля внутреннего тактового сигнала (ICS) в микроконтроллерах HCS08)
AN2111: A Coding Standard for HCS08 Assembly Language (Стандарт кодирования для ассемблера HCS08)
AN2717: M68HC08 to HCS08 Transition (Переход от M68HC08 к HCS08)
AN2497: HCS08 Background Debug Mode Versus HC08 Monitor Mode (Сравнение режима фоновой отладки HCS08 с режимом монитора HC08)
Типономиналы
Прибор
Флэш [байт]
ОЗУ [байт]
АЦП 10_бит
SCI
SPI
I2C
Таймер (16_бит)
Корпус
Общие свойства
MC9S08SH32CTG
32
1K
8-кан.
1
1
1
2×2-кан.
TSSOP_16
ICS, аналоговый компаратор, COP, LVI, POR, KBI
MC9S08SH32CTJ
32
1K
12-кан.
1
1
1
2×2-кан.
TSSOP_20
MC9S08SH32CWL
32
1K
16-кан.
1
1
1
2×2-кан.
SOIC_28
MC9S08SH32CTL
32
1K
16-кан.
1
1
1
2×2-кан.
TSSOP_28
MC9S08SH16CTG
16
1K
8-кан.
1
1
1
2×2-кан.
TSSOP_16
MC9S08SH16CTJ
16
1K
12-кан.
1
1
1
2×2-кан.
TSSOP_20
MC9S08SH16CWL
16
1K
16-кан.
1
1
1
2×2-кан.
SOIC_28
MC9S08SH16CTL
16
1K
16-кан.
1
1
1
2×2-кан.
TSSOP_28
MC9S08SH8CSC
8
512
4-кан.
—
—
1
2×2-кан.
SOIC_8
MC9S08SH8CTG
8
512
8-кан.
1
1
1
2×2-кан.
TSSOP_16
MC9S08SH8CTJ
8
512
12-кан.
1
1
1
2×2-кан.
TSSOP_20
MC9S08SH8CPJ
8
512
12-кан.
1
1
1
2×2-кан.
PDIP_20
MC9S08SH8CFG
8
512
12-кан.
1
1
1
2×2-кан.
QFN_24
MC9S08SH4CSC
4
256
4-кан.
—
—
1
2×2-кан.
SOIC_8
MC9S08SH4CTG
4
256
8-кан.
1
1
1
2×2-кан.
TSSOP_16
MC9S08SH4CTJ
4
256
12-кан.
1
1
1
2×2-кан.
TSSOP_20
MC9S08SH4CPJ
4
256
12-кан.
1
1
1
2×2-кан.
PDIP_20
MC9S08SH4CFG
4
256
12-кан.
1
1
1
2×2-кан.
QFN_24
MC9S08SE8CRL
8
512
10-кан.
1
—
—
1×1-кан., 1×2-кан.
PDIP_28
MC9S08SE8CWL
8
512
10-кан.
1
—
—
1×1-кан., 1×2-кан.
PDIP_28
MC9S08SE8CTG
8
512
8-кан.
1
—
—
1×1-кан., 1×2-кан.
TSSOP_16
MC9S08SE4CRL
4
256
10-кан.
1
—
—
1×1-кан., 1×2-кан.
PDIP_28
MC9S08SE4CWL
4
256
10-кан.
1
—
—
1×1-кан., 1×2-кан.
PDIP_28
MC9S08SE4CTG
4
256
8-кан.
1
—
—
1×1-кан., 1×2-кан.
TSSOP_16
Примечание. Автомобильные версии этих микроконтроллеров — MC9S08SG — предназначены только для использования в автомобилях. Получить информацию о них можно в ближайших региональных офисах продаж
Отладочные комплекты DEMO9S08SH8, DEMO9S08SH32 и DEMO9S08SE8
DEMO9S08SH8/SG8 — демонстрационные платы для микроконтроллеров MC9S08SH и MC9S08SG. Благодаря наличию интегрированного интерфейса BDM-USB, программным инструментам и примерам кода, процесс разработки приложений оказывается лёгким и быстрым. Также предоставляется опциональный порт BDM_PORT для использования с кабелем BDM_PORT. Два 40-контактных разъёма обеспечивают доступ ко всем линиям ввода/вывода целевого микроконтроллера.
Особенности:
S08SH/E
До 32 Кбайт флэш-памяти
До 1 Кбайт ОЗУ
Встроенный генератор
Интегрированный интерфейс USB-BDM компании P&E
Разъём BDM_PORT для поддержки BDM-кабеля (не установлен)
Сокет MCU_PORT для доступа к линиям ввода/вывода микроконтроллера
Стабилизатор напряжения +5 В
Питание может подаваться через разъём USB-BDM или разъём MCU_PORT
Наличие компонентов, назначение которых задаётся пользователем
Три кнопки: кнопка сброса (RESET), назначение двух оставшихся кнопок задаётся пользователем
Пять светодиодов: назначение двух определяется пользователем, светодиод наличия напряжения питания микроконтроллера VDD, светодиод USB, светодиод подачи питания через USB
Подстроечные резисторы 5 кОм с LP-фильтром
Фотодатчик с LP-фильтром и операционным усилителем
40-контактный разъём, обеспечивающий доступ к линиям ввода/вывода микроконтроллера
8-битные микроконтроллеры семейства MC9S08QE характеризуются поразительно низким энергопотреблением. Данные контроллеры являются составной частью первого в промышленности набора совместимых между собой по выводам, периферийным устройствам и инструментальным средствам 8- и 32-битных микроконтроллеров
Стратегия Controller Continuum компании Freescale обеспечивает уникальную гибкость перехода с 8-битных микроконтроллеров на 32-битные. Будучи совместимыми по выводам, имеющимся периферийным устройствам и инструментальным средствам, микроконтроллеры QE128 упрощают и ускоряют процесс разработки. Благодаря оптимизированной архитектуре достигается возможность работы при меньших рабочих напряжениях и токах, и поэтому энергопотребление микроконтроллеров QE128 оказывается ультранизким, что благоприятно отражается на ресурсе используемых батарей питания. В случае малых объёмов флэш-памяти микроконтроллеры модельного ряда MC9S08QB представляют собой более дешёвую альтернативу микроконтроллерам MC9S08QE. Критерии выбора микроконтроллеров MC9S08QB/E для применения в конечных приложениях:
Требуется абсолютный минимум по энергопотреблению
Нужен микроконтроллер в корпусе с возможно меньшим числом выводов или возможность выбора наиболее подходящего корпуса
В приложении не требуется повышенная вычислительная мощность или высокопроизводительная периферия
Минимальная цена
Блок-схема
Основные достоинства
Высокопроизводительное 8-битное ядро
Частота тактирования операций на шине 25 МГц
Память - до 8 Кбайт ОЗУ - до 128 Кбайт флэш-памяти
2×SCI, 2×I2C, 2×SPI
16-битные таймеры: 1×6 каналов, 2×3 канала
12-битный 24-канальный аналого-цифровой преобразователь с двумя аналоговыми компараторами
Счётчик реального времени (real-time counter)
70 (мультиплексированных) линий ввода/вывода общего назначения в 80-выводном корпусе
Низкое потребление энергии благодаря: - встроенному источнику тактового сигнала - стабилизатору напряжения с быстрым выходом на рабочий режим и низким регулируемым напряжением - генератору 32 кГц с ультранизким энергопотреблением (ток в режиме ожидания 1.5 мкА) - оптимизированным каналам распространения тактового сигнала и технологии разрешаемого тактирования периферийных устройств
Однопроводной интерфейс фоновой отладки
Встроенный внутрисхемный эмулятор
Применение
Медицинские инструментальные средства и приборы мониторинга
Системы нагрева, вентиляции и кондиционирования воздуха и диспетчерские системы зданий и сооружений
Счётчики потребления газа, воды и тепла
Видеокамеры систем безопасности
Цифровые фотоаппараты
Измерительное оборудование
Аксессуары сотовых телефонов
Беспроводные системы с низким энергопотреблением
Статьи по применению
AN3465: Migrating within the Controller Continuum (Controller Continuum — стратегия перехода на другие микроконтроллеры)
AN3460: Low-Power Design Enabled by MC9S08QE128 and MCF51QE128 Microcontrollers (Микроконтроллеры MC9S08QE128 и MCF51QE128 для аппаратуры с низким энергопотреблением)
AN3502: Differences Between the TI MSP430 and MC9S08QE128 and MCF51QE128 Flexis Microcontrollers (Различия между микроконтроллером TI MSP430 и микроконтроллерами MC9S08QE128 и MCF51QE128 Flexis)
AN3500: Blood Pressure Monitor Using Flexis QE128 (Применение микроконтроллера Flexis QE128 в устройстве мониторинга кровяного давления)
AN3499: Clock Options on the HC9S08 Family (Варианты тактирования в семействе HC9S08)
AN2497: HCS08 Background Debug Mode Versus HC08 Monitor Mode (Сравнение режима фоновой отладки HCS08 с режимом монитора HC08)
Типономиналы
Прибор
Флэш [байт]
ОЗУ [байт]
АЦП 12_бит
ESCI
SPI
I2C
Таймер (16_бит)
Таймер (8-бит)
Корпус
Общие свойства
MC9S08QE128CLK
128К
8K
24_кан.
2
2
2
2×3-кан., 1×6-кан.
—
LQFP_80
ICS, COP, LVI, POR, KBI
MC9S08QE128CLH
128К
8K
22_кан.
2
2
2
2×3-кан., 1×6-кан.
—
LQFP_64
MC9S08QE128CFT
128К
8K
10_кан.
2
2
1
2×3-кан., 1×6-кан.
—
QFN_48
MC9S08QE128CQD
128К
8K
10_кан.
2
2
1
2×3-кан., 1×6-кан.
—
LQFP_44
MC9S08QE128CLC
128К
8K
10_кан.
2
2
1
2×3-кан., 1×6-кан.
—
LQFP_32
MC9S08QE96CLK
96К
6K
24_кан.
2
2
2
2×3-кан., 1×6-кан.
—
LQFP_80
MC9S08QE96CLH
96К
6K
22_кан.
2
2
2
2×3-кан., 1×6-кан.
—
LQFP_64
MC9S08QE96CFT
96К
6K
10_кан.
2
2
1
2×3-кан., 1×6-кан.
—
QFN_48
MC9S08QE96CQD
96К
6K
10_кан.
2
2
1
2×3-кан., 1×6-кан.
—
LQFP_44
MC9S08QE96CLC
96К
6K
10_кан.
2
2
1
2×3-кан., 1×6-кан.
—
LQFP_32
MC9S08QE64CLK
64К
4K
24_кан.
2
2
2
2×3-кан., 1×6-кан.
—
LQFP_80
MC9S08QE64CLH
64К
4K
22_кан.
2
2
2
2×3-кан., 1×6-кан.
—
LQFP_64
MC9S08QE64CFT
64К
4K
10_кан.
2
1
1
2×3-кан., 1×6-кан.
—
QFN_48
MC9S08QE64CQD
64К
4K
10_кан.
2
1
1
2×3-кан., 1×6-кан.
—
LQFP_44
MC9S08QE64CLC
64К
4K
10_кан.
2
1
1
2×3-кан., 1×6-кан.
—
LQFP_32
MC9S08QE32CFT
32К
2K
10_кан.
2
1
1
2×3-кан., 1×6-кан.
—
QFN_48
MC9S08QE32CLC
32К
2K
10_кан.
2
1
1
2×3-кан., 1×6-кан.
—
LQFP_32
MC9S08QE32CQD
32К
2K
10_кан.
2
1
1
2×3-кан., 1×6-кан.
—
LQFP_44
MC9S08QE32CWL
32К
2K
10_кан.
2
1
1
2×3-кан., 1×6-кан.
—
SOIC_28
MC9S08QE16CFT
16К
1K
10_кан.
2
1
1
2×3-кан., 1×6-кан.
—
QFN_48
MC9S08QE16CLC
16К
1K
10_кан.
2
1
1
2×3-кан., 1×6-кан.
—
LQFP_32
MC9S08QE16CQD
16К
1K
10_кан.
2
1
1
2×3-кан., 1×6-кан.
—
LQFP_44
MC9S08QE16CWL
16К
1K
10_кан.
2
1
1
2×3-кан., 1×6-кан.
—
SOIC_28
MC9S08QE8CLC
8К
512
10_кан.
1
1
1
2×3-кан.
—
LQFP_32
MC9S08QE8CWL
8К
512
10_кан.
1
1
1
2×3-кан.
—
SOIC_28
MC9S08QE8CWJ
8К
512
8_кан.
1
1
1
2×3-кан.
—
SOIC_20
MC9S08QE8CTG
8К
512
8_кан.
1
1
1
2×2-кан.
—
TSSOP_16
MC9S08QE8CPG
8К
512
8_кан.
1
1
1
2×2-кан.
—
PDIP_16
MC9S08QE4CLC
4К
256
10_кан.
1
1
1
2×3-кан.
—
LQFP_32
MC9S08QE4CWL
4К
256
10_кан.
1
1
1
2×3-кан.
—
SOIC_28
MC9S08QE4CWJ
4К
256
8_кан.
1
1
1
2×3-кан.
—
SOIC_20
MC9S08QE4CTG
4К
256
8_кан.
1
1
1
2×2-кан.
—
TSSOP_16
MC9S08QE4CPG
4К
256
8_кан.
1
1
1
2×2-кан.
—
PDIP_16
MC9S08QB8CWL
8К
256
8_кан.
1
—
—
1×1-кан.
1×MTIM
SOIC_28
MC9S08QB8CGK
8К
256
8_кан.
1
—
—
1×1-кан.
1×MTIM
QFN_24
MC9S08QB8CTG
8К
256
8_кан.
1
—
—
1×1-кан.
1×MTIM
TSSOP_16
MC9S08QB4CWL
4К
256
8_кан.
1
—
—
1×1-кан.
1×MTIM
SOIC_28
MC9S08QB4CTG
4К
256
8_кан.
1
—
—
1×1-кан.
1×MTIM
QFN_24
MC9S08QB4CWL
4К
256
8_кан.
1
—
—
1×1-кан.
1×MTIM
TSSOP_16

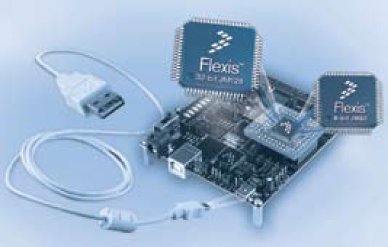

Отладочные комплекты DEMOQE128 (поддерживает 8 и 32-битные семейства QE), DEMO9S08QE8, DEMO9S08QE128 и DEMO9S08QB8
Особенности:
Микроконтроллер работает от встроенного источника тактового сигнала
Посадочные места для установки внешнего кварцевого резонатора и сопутствующих компонентов
32-битные микроконтроллеры семейства MCF51QE128 характеризуются поразительно низким энергопотреблением. Данные контроллеры являются составной частью первого в промышленности набора совместимых между собой по выводам, периферийным устройствам и инструментальным средствам 8- и 32-битных микроконтроллеров. Это обстоятельство делает процесс разработки приложений быстрым, лёгким и ничем неограниченным
Стратегия Controller Continuum компании Freescale обеспечивает уникальную гибкость перехода с 8-битных микроконтроллеров на 32-битные. Будучи совместимыми по выводам, имеющимся периферийным устройствам и инструментальным средствам, микроконтроллеры QE128 упрощают и ускоряют процесс разработки. Благодаря оптимизированной архитектуре, достигается возможность работы при меньших рабочих напряжениях и токах, и поэтому энергопотребление микроконтроллеров QE128 оказывается ультранизким, что благоприятно отражается на ресурсе используемых батарей питания.
Блок-схема MCF51QE
Основные достоинства
Новое ядро ColdFire V1, работающее на 50 МГц - улучшена работа с операндами-байтами и операндами-словами - обмен с периферийными устройствами S08 по стандартизованной 8-битной шине - та же самая программная модель, что и в других ядрах ColdFire (V2…V4)
Совместимость по периферийным блокам с семейством MC9S08QE
Совместимость по выводам с семейством MC9S08QE - совместимость по инструментальным средствам проектирования с семейством MC9S08QE - новый интерфейс BDM совместим с однопроводным интерфейсом BDM микроконтроллеров SS08 - одна интегрированная среда разработки CodeWarrior IDE
Особенности, способствующие ультранизкому энергопотреблению - маршрутизация тактового сигнала (отключение подачи тактового сигнала на неиспользуемые периферийные устройства) - энергосберегающие режимы Run и Wait - встроенный источник тактового сигнала и генератор 32 кГц с ультранизким энергопотреблением - стабилизатор напряжения с быстрым выходом на рабочий режим (6…7 мкс) - счётчик отсчётов реального времени с ультранизким энергопотреблением
Применение
Системы нагрева, вентиляции и кондиционирования воздуха и диспетчерские системы зданий и сооружений
Медицинские инструментальные средства и приборы мониторинга
Противопожарные системы
Системы управления технологическими процессами
Измерительное оборудование
Портативное медицинское и промышленное оборудование
Познакомьтесь с лидерами — совместимыми 8- и 32-битными микроконтроллерами с полной аппаратной и программной поддержкой USB.
Благодаря совместимости с 8- и 32-битными микроконтроллерами и совместимости с USB-микроконтроллерами, выпускаемыми компанией Freescale, переход на микроконтроллеры семейства JM исключительно лёгок. В микроконтроллерах S08JM имеется законченный интегрированный USB-блок с дополнительным USB-стеком. Это, с одной стороны, упрощает и ускоряет разработку USB-устройств, а с другой стороны, расширяет номенклатуру предлагаемых компанией Freescale недорогих микроконтроллеров с поддержкой USB. Себестоимость проектируемого USB-прибора можно оптимизировать, взяв микроконтроллер семейства S08JS, которые отличаются меньшими корпусами. Также отличительной чертой микроконтроллеров MC9S08JS является предзагруженный USB Bootloader (USB-загрузчик).

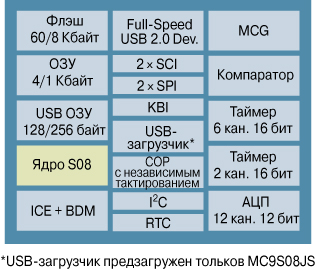

Блок-схема MC9S08JM
Основные достоинства
До 4 Кбайт ОЗУ; до 60 Кбайт флэш-памяти
Интегрированный блок USB 2.0 (device)
2×SCI, I2C, 2×SPI
8 каналов прерываний (KBI)
16-битные таймеры: 1×2-кан., 1×6-кан.
12-битный 12-канальный АЦП
Аналоговый компаратор
До 51 линии ввода/вывода общего назначения
Многоцелевой генератор тактового сигнала: - ФАПЧ (PLL) - встроенный генератор - возможность использования внешнего кварца
Дополнительный (комплементарный) программный стек USB

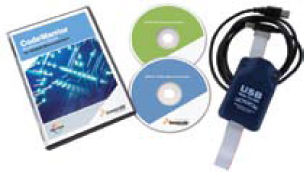

CodeWarrior для микроконтроллеров
Processor Expert™
Дополнительные стеки USB
Корпуса: LQFP-64, QFP-64, QFN-48, LQFP-44
Применение
Периферийные устройства персональных компьютеров и модули ввода/вывода
Системы управления освещением
Тестовое и измерительное оборудование
Системы автоматизации зданий и прилегающих территорий
Панели систем безопасности и контроля доступа
Стационарные принтеры и сканнеры щтрих-кода
Промышленное сетевое оборудование
Больничные кровати и инвалидные кресла
Кассовые принтеры
Статьи по применению
AN3564: In-Depth Understanding of the Freescale USB Stack for S08JM Devices (Подробно о USB стеке микроконтроллеров S08JM компании Freescale)
AN3561: USB Bootloader for HCS08JM60 (USB-загрузчик для HCS08JM60)
AN3560: USB Device Development with JM60/16 (Разработка USB-устройства с помощью JM60/16)
AN3565: USB and Using the CMX USB Stack with JM Devices (USB и использование USB стека фирмы CMX с микроконтроллерами JM)
Типономиналы
Прибор
Флэш [байт]
ОЗУ [байт]
USB-загрузчик
АЦП
SCI
SPI
Таймер (16_бит)
Корпус
Общие свойства
MC9S08JM60CLH
60К
4К
—
12_кан.
2
2
1×6-кан., 1×2-кан.
LQFP_64
1×USB, 2×I2C, ICS
MC9S08JM60CQH
60К
4К
—
12_кан.
2
2
1×6-кан., 1×2-кан.
QFP_64
MC9S08JM60CGT
60К
4К
—
8_кан.
2
2
1×4-кан., 1×2-кан.
QFN_48
MC9S08JM60CLD
60К
4К
—
8_кан.
2
2
1×4-кан., 1×2-кан.
LQFP_44
MC9S08JM32CLH
32К
2К
—
12_кан.
2
2
1×6-кан., 1×2-кан.
LQFP_64
MC9S08JM32CQH
32К
2К
—
12_кан.
2
2
1×6-кан., 1×2-кан.
QFP_64
MC9S08JM32CGT
32К
2К
—
8_кан.
2
2
1×4-кан., 1×2-кан.
QFN_48
MC9S08JM32CLD
32К
2К
—
8_кан.
2
2
1×4-кан., 1×2-кан.
LQFP_44
MC9S08JM16CGT
16К
1К
—
8_кан.
2
2
1×4-кан., 1×2-кан.
QFN_48
MC9S08JM16CLD
16К
1К
—
8_кан.
2
2
1×4-кан., 1×2-кан.
LQFP_44
MC9S08JM16CLC
16К
1К
—
4_кан.
1
1
2×2-кан.
LQFP_32
MC9S08JM08CGT
8К
1К
—
8_кан.
2
2
1×4-кан., 1×2-кан.
QFN_48
MC9S08JM08CLD
8К
1К
—
8_кан.
2
2
1×4-кан., 1×2-кан.
LQFP_44
MC9S08JM08CLC
8К
1К
—
4_кан.
1
1
2×2-кан.
LQFP_32
MC9S08JS16CFK
16К
512
Да
—
1
1
1×2-кан.
QFN_24
MC9S08JS16CWJ
16К
512
Да
—
1
1
1×2-кан.
SOIV_20
MC9S08JS08CFK
8К
512
Да
—
1
1
1×2-кан.
QFN_24
MC9S08JS08CWL
8К
512
Да
—
1
1
1×2-кан.
SOIV_20
Отладочный комплект DEMOJM
DEMOJM — недорогой набор, позволяющий проводить быструю оценку микроконтроллера. Набор состоит из базовой платы DEMOJM, вспомогательной красной платы (red daughter card) MCF51JM128 и вспомогательной зелёной платы (green daughter card) MC9S08JM60. Данный набор можно снчала использовать для демонстрации функциональных возможностей MC9S08JM60, таких как встроенный USB-контроллер (device) и приёмопередатчик. Затем можно перейти к MCF51JM128 со встроенным двухролевым контроллером USB (host и device). Функции USB на аппаратном уровне поддерживаются через выделенный соединитель mini-AB, а на программном уровне — через дополнительный стек USB-LITE фирмы CMX.
Вспомогательные платы MC9S08JM60 и MCF51JM128
Трёхосевой акселерометр MMA7260 компании Freescale
Виртуальный последовательный порт
Поддержка режимов USB device и USB host; USB-соединитель mini-AB
Приёмопередатчик CAN
Восемь светодиодов, назначение которых задаётся пользователем
Совместимость Flexis™ с 8- и 32-битными микроконтроллерами при высокой производительности и безопасности USB-соединения.
32-битные микроконтроллеры MCF51JM128 — это дальнейшее расширение семейства недорогих чипов ColdFire со встроенным контроллером USB. Размер флэш-памяти у этих микроконтроллеров составляет 128 Кбайт. Они оснащены контроллером USB 2.0 (host, device и OTG), интегральным модулем CAN, который идеально подходит для связи между собой систем промышленной автоматики и управления. В семействе ColdFire JM также имеется аппаратный криптографический акселератор (Cryptographic Acceleration Unit — CAU), акселератор генератора случайных чисел (Random Number Generator Accelerator — RNGA) и несколько устройств системной защиты, таких как блок обнаружения снижения напряжения питания и сторожевое устройство (Computer Operating Properly — COP).

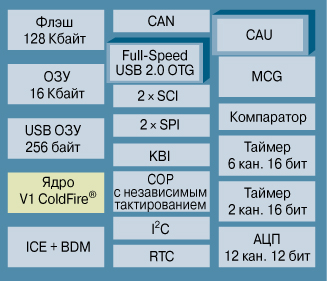

Блок-схема MCF51JM128
Основные достоинства
CAN
Криптографический акселератор (CAU)
2×SCI, I2C, 2×SPI
8 каналов прерываний (KBI)
12-битный 12-канальный АЦП
Аналоговый компаратор
До 51 линии ввода/вывода общего назначения
Многоцелевой генератор тактового сигнала - ФАПЧ (PLL) - АПЧ (FLL) - встроенный генератор - возможность работы с внешним кварцем
Интегрированный блок USB 2.0 (host/device/OTG)
Дополнительный программный стек USB
CodeWarrior для микроконтроллеров
Processor Expert™
Применение
Диспетчерские системы зданий и системы вентиляции, нагрева и кондиционирования воздуха
Тестовое и измерительное оборудование
Системы автоматизации зданий и прилегающих территорий
Панели систем безопасности и контроля доступа
Стационарные принтеры и сканнеры щтрих-кода
Периферийные устройства персональных компьютеров и модули ввода/вывода
Системы мониторинга состояния пациента
Лабораторное оборудование
Промышленное сетевое оборудование
Больничные кровати и инвалидные кресла
Статьи по применению
AN3565: USB and Using the CMX USB Stack with JM Devices (USB и использование USB стека фирмы CMX с микроконтроллерами JM)
AN3564: In-Depth Understanding of the Freescale USB Stack for S08JM Devices (Подробно о USB стеке микроконтроллеров S08JM компании Freescale)
AN3560: USB Device Development with S08JM (or In-Depth Understanding of the S08JM USB Module) (Разработка USB-устройств с S08JM (или подробно о модуле USB в S08JM)
AN3561: USB Bootloader for HCS08JM60 (USB-загрузчик для HCS08JM60)
AN3582: The USB Data Logger Based on S08JM60 (USB-регистратор данных на основе S08JM60)
Типономиналы
Прибор
Флэш [байт]
ОЗУ [байт]
АЦП (12_бит)
I2C
CAN
Crypto
Таймеры
Корпус
Общие свойства
MCF51JM128EVLK
128К
16К
12
2
1
1
1×6_кан., 1×2_кан.
LQFP_80
MCG, Full_speed USB 2.0 device, 2×SCI, 2×SPI, аналоговый компаратор
MCF51JM128EVLH
128К
16К
12
1
1
1
1×6_кан., 1×2_кан.
LQFP_64
MCF51JM128EVQH
128К
16К
12
1
1
1
1×6_кан., 1×2_кан.
QFP_64
MCF51JM128EVLD
128К
16К
8
1
—
1
1×4_кан., 1×2_кан.
LQFP_44
MCF51JM128VLK
128К
16К
12
2
1
—
1×6_кан., 1×2_кан.
LQFP_80
MCF51JM128VLH
128К
16К
12
1
1
—
1×6_кан., 1×2_кан.
LQFP_64
MCF51JM128VQH
128К
16К
12
1
1
—
1×6_кан., 1×2_кан.
QFP_64
MCF51JM128VLD
128К
16К
8
1
—
—
1×4_кан., 1×2_кан.
LQFP_44
MCF51JM64EVLK
64К
16К
12
2
1
1
1×6_кан., 1×2_кан.
LQFP_80
MCF51JM64EVLH
64К
16К
12
1
1
1
1×6_кан., 1×2_кан.
LQFP_64
MCF51JM64EVQH
64К
16К
12
1
1
1
1×6_кан., 1×2_кан.
QFP_64
MCF51JM64EVLD
64К
16К
8
1
—
1
1×4_кан., 1×2_кан.
LQFP_44
MCF51JM64VLK
64К
16К
12
2
1
—
1×6_кан., 1×2_кан.
LQFP_80
MCF51JM64VLH
64К
16К
12
1
1
—
1×6_кан., 1×2_кан.
LQFP_64
MCF51JM64VQH
64К
16К
12
1
1
—
1×6_кан., 1×2_кан.
QFP_64
MCF51JM64VLD
64К
16К
8
1
—
—
1×4_кан., 1×2_кан.
LQFP_44
MCF51JM32EVLK
32К
16К
12
2
1
1
1×6_кан., 1×2_кан.
LQFP_80
MCF51JM32EVLH
32К
16К
12
1
1
1
1×6_кан., 1×2_кан.
LQFP_64
MCF51JM32EVQH
32К
16К
12
1
1
1
1×6_кан., 1×2_кан.
QFP_64
MCF51JM32EVLD
32К
16К
8
1
—
1
1×4_кан., 1×2_кан.
LQFP_44
MCF51JM32VLK
32К
16К
12
2
1
—
1×6_кан., 1×2_кан.
LQFP_80
MCF51JM32VLH
32К
16К
12
1
1
—
1×6_кан., 1×2_кан.
LQFP_64
MCF51JM32VQH
32К
16К
12
1
1
—
1×6_кан., 1×2_кан.
QFP_64
MCF51JM32VLD
32К
16К
8
1
—
—
1×4_кан., 1×2_кан.
LQFP_44
Отладочный комплект DEMOJM
DEMOJM — недорогой набор, позволяющий проводить быструю оценку микроконтроллера. Набор состоит из базовой платы DEMOJM, вспомогательной красной платы (red daughter card) MCF51JM128 и вспомогательной зелёной платы (green daughter card) MC9S08JM60. Данный набор можно снчала использовать для демонстрации функциональных возможностей MC9S08JM60, таких как встроенный USB-контроллер (device) и приёмопередатчик. Затем можно перейти к MCF51JM128 со встроенным двухролевым контроллером USB (host и device). Функции USB на аппаратном уровне поддерживаются через выделенный соединитель mini-AB, а на программном уровне — через дополнительный стек USB-LITE фирмы CMX.
Вспомогательные платы MC9S08JM60 и MCF51JM128
Трёхосевой акселерометр MMA7260 компании Freescale
Виртуальный последовательный порт
Поддержка режимов USB device и USB host; USB-соединитель mini-AB
Приёмопередатчик CAN
Восемь светодиодов, назначение которых задаётся пользователем
Семейство MC9S08AC 8-битных микроконтроллеров — это высокий уровень электромагнитной совместимости, продуманный набор периферии и настоящая совместимость с 8- и 32-битными микроконтроллерами: по выводам, периферии и инструментальным средствам
Семейство MC9S08AC характеризуется повышенной производительностью и более высокой степенью интеграции, что делает микроконтроллеры данного семейства идеальным выбором для использования в бытовой технике, а также для множества задач управления технологическими процессами. Особенно хорошо микроконтроллеры MC9S08AC подходят для устройств управления электроприводом. Использующее флэш-память, выполненную по передовой технологии компании Freescale с нормой 0.25 мкм, семейство MC9S08AC может служить заменой микроконтроллерам MC9S08AW в приложениях, которым требуются усовершенствованные периферийные устройства, повышенная производительность и улучшенная системная безопасность. Среди других достоинств можно отметить усовершенствованный блок предупреждения о снижении напряжения питания, два последовательных коммуникационных интерфейса (SCI), последовательный интерфейс SPI, интерфейс I2C, 10-битный АЦП и восемь программируемых каналов 16-битного таймера с возможностью генерации центрированного ШИМ-сигнала. В микроконтроллерах также имеется улучшенное сторожевое устройство (COP) с независимым тактовым генератором, вырабатывающим сигнал частотой 1 кГц, и блок подсчёта избыточного циклического кода (CRC). Наличие этих устройств помогает потребителям выполнять законодательные требования по безопасности функционирования бытовой техники (EN60730).

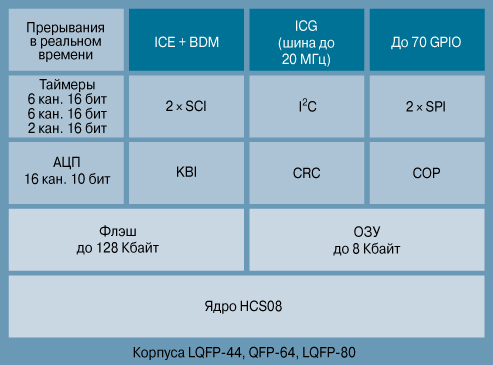

Блок-схема MC9S08AC
Основные достоинства
Ядро S08 с частотой тактирования 40 МГц
Три независимых модуля отсчёта времени
10-битный 16-канальный АЦП
Совместимость по выводам с семейством S08AW
Встроенный генератор тактового сигнала (ICG)
Независимо тактируемое сторожевое устройство (COP)
Встроенный внутрисхемный эмулятор (ICE) и BDM
Применение
Общепромышленные приложения:
Управление электроприводом
Диспетчерские системы зданий
Системы нагрева, вентиляции и кондиционирования воздуха
Охранные системы
Бытовая техника:
Посудомоечные машины
Стиральные машины
Сушильные шкафы
Холодильники
Статьи по применению
AN2717: M68HC08 to HCS08 Transition (Переход от M68HC08 к HCS08)
AN3499: Clock Options on the HC9S08 Family (Варианты тактирования в семействе HC9S08)
AN3494: Migration from the MC9S08AW to MC9S08AC (Переход от микроконтроллеров семейства MC9S08AW к микроконтроллерам семейства MC9S08AС)
AN3257: Meeting IEC60730 Class B Compliance (Выполнение требований стандарта IEC60730 класс B)
AN2111: A Coding Standard for HCS08 Assembly Language (Стандарт кодирования для ассемблера HCS08)
AN2497: HCS08 Background Debug Mode Versus HC08 Monitor Mode (Сравнение режима фоновой отладки HCS08 с режимом монитора HC08)
Типономиналы
Прибор
Флэш [байт]
ОЗУ [байт]
АЦП (10-бит)
ESCI
SPI
Таймер (16_бит)
Корпус
Общие свойства
MC9S08AC16CFD
16К
1К
8-кан.
2
1
2×2-кан., 1×4-кан.
QFN_48
ICG, 1×I2C, COP, LVI, POR, KBI
MC9S08AC16CFG
16К
1К
8-кан.
2
1
2×2-кан., 1×4-кан.
LQFP_44
MC9S08AC16CFJ
16К
1К
8-кан.
1
1
3×2-кан.
LQFP_32
MC9S08AC8CFD
8К
768
8-кан.
2
1
2×2-кан., 1×4-кан.
QFN_48
MC9S08AC8CFG
8К
768
8-кан.
2
1
2×2-кан., 1×4-кан.
LQFP_44
MC9S08AC8CFJ
8К
768
6-кан.
1
1
3×2-кан.
LQFP_32
MC9S08AC128CLKE
128К
8К
16-кан.
2
2
2×6-кан., 1×2-кан.
LQFP_80
MC9S08AC128CFUE
128К
8К
16-кан.
2
2
2×6-кан., 1×2-кан.
QFP_64
MC9S08AC128CFGE
128К
8К
16-кан.
2
2
2×6-кан., 1×2-кан.
LQFP_44
MC9S08AC96CLKE
96К
6К
16-кан.
2
2
2×6-кан., 1×2-кан.
LQFP_80
MC9S08AC96CFUE
96К
6К
16-кан.
2
2
2×6-кан., 1×2-кан.
QFP_64
MC9S08AC96CFGE
96К
6К
16-кан.
2
2
2×6-кан., 1×2-кан.
LQFP_44
MC9S08AC60CLKE
60К
2К
16-кан.
2
1
1×6-кан., 2×2-кан.
LQFP_64
MC9S08AC60CFUE
60К
2К
16-кан.
2
1
1×6-кан., 2×2-кан.
QFP_64
MC9S08AC60CFGE
60К
2К
8-кан.
2
1
2×2-кан., 1×4-кан.
LQFP_44
MC9S08AC60CFJE
60К
2К
6-кан.
1
1
3×2-кан.
LQFP_32
MC9S08AC60CFDE
60К
2К
8-кан.
2
1
2×2-кан., 1×4-кан.
QFN_48
MC9S08AC48CPUE
48К
2К
16-кан.
2
1
1×6-кан., 2×2-кан.
LQFP_64
MC9S08AC48CFJE
48К
2К
6-кан.
1
1
3×2-кан.
LQFP_32
MC9S08AC32CPUE
32К
2К
16-кан.
2
1
1×6-кан., 2×2-кан.
LQFP_64
MC9S08AC32CFUE
32К
2К
16-кан.
2
1
1×6-кан., 2×2-кан.
QFP_64
MC9S08AC32CFGE
32К
2К
8-кан.
2
1
2×2-кан., 1×4-кан.
LQFP_44
MC9S08AC32CFJE
32К
2К
6-кан.
1
1
3×2-кан.
LQFP_32
MC9S08AC32CFDE
32К
2К
8-кан.
2
1
2×2-кан., 1×4-кан.
QFN_48
Отладочные комплекты DEMOACKIT (поддержка 8- и 32-битных семейств AC) и DEMOACEX (плата расширения для любой платы DEMOAC)
DEMOACKIT — демонстрационный набор, содержащий все, что необходимо разработчику для написания и отладки прикладного кода. Компания Freescale создала законченный и недорогой инструмент разработчика, объединив популярную демонстрационную плату с многофункциональным кабелем USBMULTILINK.
Особенности:
Интегрированный интерфейс USB-BDM
Кнопка включения ON/OFF
Выбор способа подачи питания: - от имеющегося на плате стабилизатора 5 В - с разъёма интерфейса USB-BDM - опционально: питание с разъёма J1
Генератор XTAL 4 МГц
3-осевой акселерометр
Светодиоды: назначение четырёх задаётся пользователем, один — индикация наличия напряжения питания, один — индикация подачи сигнала сброса (RESET)
Кнопки: назначение четырёх задаётся пользователем и кнопка сброса (RESET)
Подстроечный резистор 5 кОм
Джамперы отключения не требующихся пользователю функциональных устройств
80-контактный разъём MCU_PORT, обеспечивающий доступ к сигнальным линиям микроконтроллера
Четыре 20-контактных разъёма для установки микроконтроллерных модулей
Семейство MCF51AC 32-битных микроконтроллеров — это высокий уровень электромагнитной совместимости, продуманный набор периферии и настоящая совместимость с 8- и 32-битными микроконтроллерами: по выводам, периферии и инструментальным средствам.
Микроконтроллеры MCF51AC256 расширяют номенклатуру 32-битных микроконтроллеров ColdFire. Это изделия с одними из лучших показателей по электромагнитной совместимости, у них более современные периферийные устройства, объём флэш-памяти равен 256кбайт, а объём ОЗУ достигает 32кбайт. Стандартный набор периферийных устройств включает множество коммуникационных блоков, в том числе и CAN, 12-битный 24-канальный АЦП, гибкий 16-битный таймер с двенадцатью программируемыми каналами на двух независимых временных базах и возможностью формирования центрированного ШИМ-сигнала, два аналоговых компаратора, блок подсчёта избыточного циклического кода (CRC) и сторожевое устройство (COP).
Микроконтроллеры MCF51AC256 совместимы по выводам, программно и по периферийным блокам с микроконтроллерами MC9S08AC128 и MC9S08AC60, благодаря чему можно легко наращивать или уменьшать функциональность проектируемых устройств, снижая при этом стоимость и время, затрачиваемое на проведение разработки.
Блок-схема
Основные достоинства
Ядро V1 ColdFire с модулем фоновой отладки
До 256 Кбайт флэш-памяти
До 32 Кбайт статического ОЗУ
До двух аналоговых компараторов
До 24 каналов АЦП
CAN
Блок подсчёта избыточного циклического кода (CRC)
I2C
KBI
Многоцелевой генератор тактового сигнала
Быстрые линии ввода/вывода общего назначения
Два блока SCI
До двух блоков SPI
Два гибких модуля-таймера (Flexible Timer Module — FTM)
Таймер с широтно-импульсным модулятором (Timer Pulse-width Modulator — TPM)
Применение
Общепромышленные приложения:
Управление электроприводом
Диспетчерские системы зданий
Системы нагрева, вентиляции и кондиционирования воздуха
Отладочные комплекты DEMOACKIT (поддержка 8- и 32-битных семейств AC) и DEMOACEX (плата расширения для любой платы DEMOAC)
DEMOACKIT — демонстрационный набор, содержащий всё, что необходимо разработчику для написания и отладки прикладного кода. Компания Freescale создала законченный и недорогой инструмент разработчика, объединив популярную демонстрационную плату с многофункциональным кабелем USBMULTILINK.
Особенности:
Интегрированный интерфейс USB-BDM
Кнопка включения ON/OFF
Выбор способа подачи питания: - от имеющегося на плате стабилизатора 5 В - с разъёма интерфейса USB-BDM - опционально: питание с разъёма J1
Генератор XTAL 4 МГц
3-осевой акселерометр
Светодиоды: назначение четырёх задаётся пользователем, один — индикация наличия напряжения питания, один — индикация подачи сигнала сброса (RESET)
Кнопки: назначение четырёх задаётся пользователем и кнопка сброса (RESET)
Подстроечный резистор 5 кОм
Джамперы отключения не требующихся пользователю функциональных устройств
80-контактный разъём MCU_PORT, обеспечивающий доступ к сигнальным линиям микроконтроллера
Четыре 20-контактных разъёма для установки микроконтроллерных модулей
Недорогие высокопроизводительные общецелевые микроконтроллеры ColdFire с часами реального времени для оптимального энергопотребления.
Семейство MCF521xx расширяет номенклатуру ColdFire недорогими микроконтроллерами высокой степени интеграции с малым энергопотреблением и разнообразными функциональными особенностями. Построенные на основе ядра V2 ColdFire микроконтроллеры MCF521xx — идеальный выбор для разработчиков, осознающих важность минимизации энергопотребления и желающих иметь производительность и гибкость 32-битного микроконтроллера с богатым набором встроенных периферийных устройств.
Блок-схема MCF521xx
Основные достоинства
Ядро V2 ColdFire
Производительность до 76 по тесту Dhrystone; 2.1 MIPS@80 МГц
Модуль MAC и аппаратное деление (HW divide)
Опционально: часы реального времени (RTC) и генератор 32 кГц
До 32 Кбайт ОЗУ
До 256 Кбайт флэш-памяти
Два интерфейсных модуля шины I2C
Опциональный модуль FlexCAN
Восьмиканальный таймер с режимом генерации ШИМ-сигнала и улучшенными возможностями работы в качестве ЦАП
Второй сторожевой таймер с независимым тактированием
8-канальный 12-битный АЦП с одновременной выборкой
Области применения
Измерительная аппаратура
Сканирование штрих-кодов
Охранные системы
Автоматизация технологических процессов и контроль за состоянием окружающей среды
Цифровые фотоаппараты
Управление освещением
Статьи по применению
AN3511: Using the Pulse Width Modulation with the ColdFire Microcontroller Families (Использование ШИМ в семействах микроконтроллеров ColdFire)
AN3516: E-Field Touch Capacitive Keyboard Designs (Примеры разработок клавиатур на базе емкостных сенсоров)
AN3521: Using the ColdFire Flash Module with the ColdFire Microcontroller Families (Использование модуля флэш-памяти с семействами микроконтроллеров ColdFire)
M52210DEMO — недорогая плата для ведения разработок на микроконтроллерах MCF52210 и MCF521xx ColdFire. Процесс проектирования приложения оказывается быстрым и лёгким, благодаря наличию кабеля последовательного интерфеса DB9, интегрированному интерфейсу BDM и кабелю USB. Поддержка интегрированного контроллера физического уровня (PHY) USB обеспечивается запоминающим устройством (на базе флэш-памяти) объёмом 128 Мбайт и кабелем USB (шесть в одном). Инструментальная среда CodeWarrior обеспечивает разработку и отладку прикладного ПО. Интегрированный интерфейс BDM облегчает проектирование и отладку приложения. Опциональный порт BDM совместим со стандартными кабелями ColdFire BDM/JTAG, соответствующее принимающее (hosting) программное обеспечение также входит в поставку, но не инсталлировано.
Особенности:
Микроконтроллер MCF52210 (64 Кбайт флэш-памяти) в корпусе LQFP-100
На плате установлены акселерометр и ионистор
Интерфейсы RS232
Кнопка включения
Поддержка USB (host и device)
В комплект входит CD ROM, кабель USB и USB флэш-память
MCF5223x включает интегрированный Ethernet MAC и контроллер физического уровня (PHY), FlexCAN, криптографический акселератор и до 256 Кбайт встроенной флэш-памяти. В результате имеем безопасное, недорогое Ethernet решение, пригодное, по сути, для любого встраиваемого приложения.

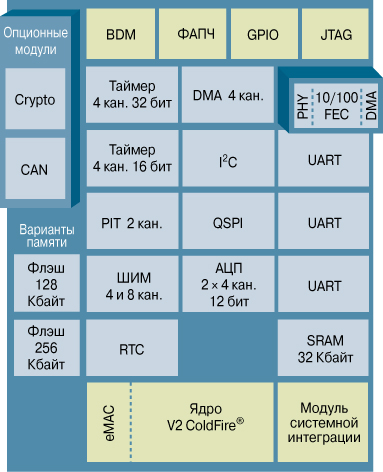

Блок-схема MCF523x
Основные достоинства
Ядро V2 ColdFire: 57 MIPS@60 МГц
Модуль eMAC и аппаратное деление
До 256 Кбайт флэш-памяти, до 32 Кбайт ОЗУ
10/100 Ethernet MAC с контроллером физического уровня
Криптографический акселератор с генератором случайных чисел
Контроллер CAN 2.0B (FlexCAN)
4-канальные 32-битные таймеры с поддержкой прямого доступа к памяти (DMA)
4-канальные 16-битные таймеры с функциями захвата, сравнения и генерации ШИМ-сигнала
2-канальный таймер периодических прерываний
8-канальный/8-битный или 4-канальный/16-битный таймер генерации ШИМ-сигналов
Два 4-канальных 12-битных АЦП
Часы реального времени
До 73 линий ввода/вывода общего назначения
Поддерживаемые бесплатной операционной системой реального времени MQX компании Freescale стек TCP/IP, стек USB и файловая система

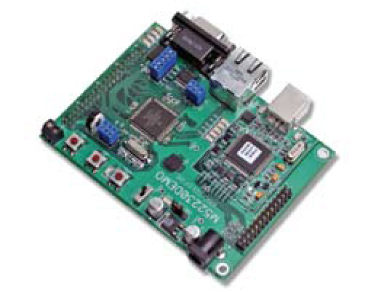

M52233DEMO — недорогая система для проведения разработок на микроконтроллерах MCF52233. Процесс проектирования приложения оказывается быстрым и лёгким, благодаря наличию кабеля последовательного интерфейса DB9 и интегрированному интерфейсу BDM. Для создания и отладки прикладного ПО в комплект поставки включена интегрированная среда разработки CodeWarrior Special Edition.
Особенности:
Микроконтроллер MCF52233 (256 Кбайт флэш-памяти) в корпусе QFP-80
Порт на 40 линий ввода/вывода
Интегрированный порт USB-BDM
Последовательный порт RS-232 со стандартным разъёмом DB9
3-осевой акселерометр
Четыре светодиода (с линией разрешения), назначение которых определяет пользователь
Две кнопки, назначение которых определяет пользователь
Микроконтроллеры серий MCF522xx, обладающие высокой производительностью ядра V2 ColdFire, — это простой способ добавить USB в разрабатываемую систему. Интегрированный физический интерфейс и малое энергопотребление делают микроконтроллеры MCF522xx идеальным USB-решением.
Блок-схема MCF5222x
Основные достоинства
Ядро V2 ColdFire
Производительность до 76 по тесту Dhrystone; 2.1 MIPS@80 МГц
Модуль MAC и аппаратное деление (HW divide)
Контроллер USB 2.0 (full-speed, host/device/OTG) с интегрированным контроллером физического уровня (PHY)
Часы реального времени с кварцем 32 кГц
16 Кбайт ОЗУ
До 128 Кбайт флэш-памяти
Два интерфейсных модуля шины I2C
Восьмиканальный таймер с режимом генерации ШИМ-сигнала и улучшенными возможностями работы в качестве ЦАП
Второй сторожевой таймер с независимым тактированием
8-канальный 12-битный АЦП с одновременной выборкой
Поддерживаемые бесплатной операционной системой реального времени MQX компании Freescale стек TCP/IP, стек USB и файловая система
Области применения
Измерительная аппаратура
Сканирование штрих-кодов
Охранные системы
Автоматизация технологических процессов и контроль за состоянием окружающей среды
Цифровые фотоаппараты
Управление освещением
Статьи по применению
AN3492: USB and Using the CMX USB Stack (USB и использование USB стека фирмы CMX)
AN3577: Creating a USB-to-Wireless Bridge with the MC1319x/20x and ColdFire Processors with USB OTG Module (Создание моста USB-Wireless на чипах MC1319x/20x и процессорах ColdFire с модулем USB OTG)
AN3511: Using the Pulse Width Modulation with the ColdFire Microcontroller Families (Использование ШИМ в семействах микроконтроллеров ColdFire)
AN3516: E-Field Touch Capacitive Keyboard Designs (Примеры разработок клавиатур на базе емкостных сенсоров)
AN3521: Using the ColdFire Flash Module with the ColdFire Microcontroller Families (Использование модуля флэш-памяти с семействами микроконтроллеров ColdFire)
Отладочные комплекты M52211EVB, M52223EVB и M52210DEMO
M52210DEMO — недорогая плата для ведения разработок на микроконтроллерах MCF52210 и MCF521xx ColdFire. Процесс проектирования приложения оказывается быстрым и лёгким благодаря наличию кабеля последовательного интерфеса DB9, интегрированному интерфейсу BDM и кабелю USB. Поддержка интегрированного контроллера физического уровня (PHY) USB обеспечивается запоминающим устройством (на базе флэш-памяти) объёмом 128 Мбайт и кабелем USB (шесть в одном). Инструментальная среда CodeWarrior обеспечивает разработку и отладку прикладного ПО. Интегрированный интерфейс BDM облегчает проектирование и отладку приложения. Опциональный порт BDM совместим со стандартными кабелями ColdFire BDM/JTAG, соответствующее принимающее (hosting) программное обеспечение также входит в поставку, но не инсталлировано.
Особенности:
Микроконтроллер MCF52210 (64 Кбайт флэш-памяти) в корпусе LQFP-100
На плате установлены акселерометр и ионистор
Интерфейсы RS232
Кнопка включения
Поддержка USB (host и device)
В комплект входит CD ROM, кабель USB и USB флэш-память
Недорогие микропроцессоры производительностью 160 MIPS с надёжным контроллером SDR/DDR-памяти и опциональным контроллером 10/100 Fast Ethernet.
В состав микропроцессоров семейства MCF520x с ядром V2, способным работать на частоте 166 МГц, входит промышленно настраиваемый набор периферийных устройств, включающий блоки UART, I2C, QSPI и контроллер 10/100 Fast Ethernet. Поддержка внешней синхронной динамической оперативной памяти SDRAM (SDR и DDR) позволяет работать с операционной системой, сохраняя при этом низкую общую стоимость.
Блок-схема MCF5207/8
Основные достоинства
Ядро V2 ColdFire: 159 MIPS@166 МГц
Модуль eMAC и аппаратное деление
Память: 8 Кбайт I/D-кэш, 16 Кбайт ОЗУ, интерфейс внешней шины
Опционально 10/100 Ethernet MAC с контроллером физического уровня (PHY)
4-канальные 32-битные таймеры с поддержкой прямого доступа к памяти (DMA)
16-канальный контроллер DMA
16-бит DDR/32-бит SDR контроллер SDRAM
QSPI (интерфейс последовательной связи с периферией с организацией очереди)
Системная интеграция с ФАПЧ и SW сторожевым устройством
Применение
Принтеры и терминалы торговых автоматов
Сетевые запоминающие устройства
Охранные системы и системы контроля доступа
Оборудование управления технологическими процессами
Удаленный мониторинг
Защита (безопасность) данных
Голосовая IP-телефония
Игровые автоматы
Медицинские измерительные системы и средства мониторинга
Статьи по применению
AN2982: System Design Using the ColdFire MCF5208 Split Bus Architecture (Системное проектирование с использованием ColdFire MCF5208 с архитектурой Split Bus)
AN2981: Migrating from the MCF5206e to the ColdFire MCF5208 (Переход от MCF5206e к ColdFire MCF5208)
Обеспечен полный доступ к 196-выводному контроллеру MCF5208. На плате имеется готовый к использованию приёмопередатчик ZigBee MC13192 и установлена антенна. Во флэш-память предзагружена демонстрационная версия «Getting Started» операционной системы uCLinux, так что пользователи могут немедленно заняться изучением притягательных достоинств семейства MCF520x.
Особенности:
Микропроцессор MCF5208 (Superset MCF520x) в корпусе MAPBGA-196
Физический интерфейс Ethernet
Память DDR SDRAM: 32 Мбайт
Флэш-память: 2 Мбайт
Два физических интерфейса RS-232 со стандартными разъёмами DB9
Стандартный BDM интерфейс (26 контактов)
Готовый приёмопередатчик ZigBee MC13192 с интегрированной антенной
Врезной соединитель для I2C, QSPI, линий ввода/вывода
Светодиоды для индикации включения питания, уровней сигналов на линиях ввода/вывода и выходного сигнала таймера
Во флэш-память предзагружена демонстрационная версия операционной системы uCLinux «Getting Started»
Разработано для приложений, в которых требуются надёжные высокоскоростные абонентские коммуникационные протоколы.
Обладая ядром V2 ColdFire, MCF5253 — это превосходный недорогой системный контроллер общего применения с производительностью при работе на 140 МГц свыше 2.1 MIPS (125 Dhrystone). MCF5253 — уникальное добавление к семейству ColdFire, поскольку в состав этого контроллера входит два модуля CAN, самый большой среди микроконтроллеров с постоянной памятью 128 Кбайт блок статического ОЗУ (SRAM). В этом контроллере впервые реализован модуль высокоскоростного (high-speed) USB On-the-Go (OTG) интерфейса с интегрированным контроллером физического уровня (PHY).
Блок-схема MCF5253
Основные достоинства
68 Kбайт/V2 ColdFire
Производительность до 125 по тесту Dhrystone; 2.1 MIPS@140 МГц
Модуль eMAC и аппаратное деление (HW divide)
Контроллер USB 2.0 (hifh-speed, OTG) с интегрированным контроллером физического уровня (PHY)
Два модуля CAN 2.0B
Интерфейс I2C (Rx x2/Tx x3)
Три модуля UART (с управлением потоком данных)
QSPI (интерфейс последовательной связи с периферией с организацией очереди)
Два контроллера I2C
Выделенный ATA-интерфейс жесткого диска
Интерфейс SmartMedia (включая IDE и компакт-флэш)
Интерфейс флэш-медиакарты
Модуль часов реального времени
2-канальные 16-битные таймеры с режимами захвата/сравнения/генерации ШИМ
Контроллер DMA с четырьмя каналами
6-канальный 12-битный АЦП
Применение
Платёжные терминалы
Сканнеры и принтеры штрих-кодов
Банковские автоматы
Портативные терминалы сбора данных
Приборы мониторинга состояния пациента
Голосовая IP-телефония
Системы нагрева, вентиляции и кондиционирования воздуха и диспетчерские системы зданий
Автоматизация технологических процессов
Системы пожарной безопасности и охранные системы
Медицинское оборудование
Статьи по применению
AN3385: Building an MP3 Player on uClinux Using ColdFire MCF5249 (Создание MP3-плеера на uClinux с использованием ColdFire MCF5249)
CodeWarrior Development Studio Complimentary Special Edition — единая инструментальная система, которая поддерживает разработку прикладного программного обеспечения и в состав которой входит ColdFire Init Graphical Initialization Tool.
Инструментальные средства сторонних фирм: со стороны операционной системы uCLinux компании CMX запланирована бесплатная поддержка USB-стека: сюда должны войти стеки USB Host и Device.
Особенности:
Оценочная плата с высокоскоростным портом USB 2.0 OTG
Разъём ATA/IDE
CAN и последовательные порты
Интерфейс SmartMedia
Источник питания с универсальным входом
Один коммуникационный кабель RS232
Кабель с разъёмом Micro USB ("wiggler") компании P&E
ColdFire + eTPU (программируемый контроллер ввода/вывода для работы со сложными временными диаграммами и управления вводом/выводом).
В семействе MCF523x ядро V2 ColdFire соединено с 16-канальным улучшенным устройством выработки временных зависимостей (enhanced Time Processing Unit — eTPU), 10/100 Ethernet MAC и другими коммуникационными периферийными модулями вместе с аппаратным ускорителем шифрования. Данное семейство идеально для приложений, в которых требуется работа по сложным временным диаграммам, для измерительных устройств и для систем управления электроприводом.

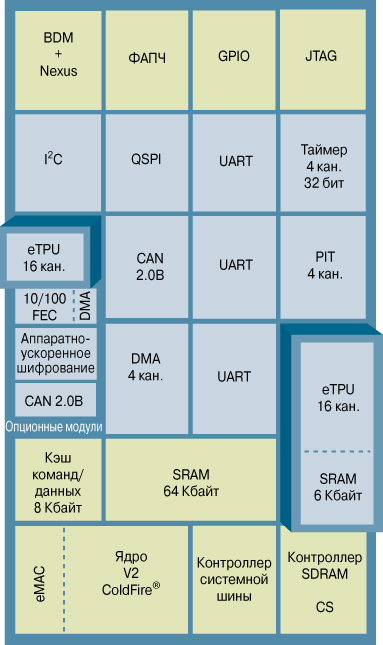

Блок-схема MCF523x
Основные достоинства
68 Kбайт/V2 ColdFire
Производительность до 144 по тесту Dhrystone; 2.1 MIPS@150 МГц
Опционально: 10/100 Ethernet MAC
Опционально: аппаратно ускоренное шифрование
Опционально: контроллер CAN 2.0
16- или 32-кан. TPU
Контроллер программируемых вводов/выводов со своим собственным ядром и системой памяти
Управление электроприводом: шаговые двигатели, двигатели постоянного и переменного тока
Управление двигателями внутреннего сгорания: системы зажигания и впрыска топлива
Статьи по применению
AN2892: 3: Phase BLDC Motor with Speed Closed Loop, Driven by eTPU on MCF523x (Трёхфазный бесщёточный электродвигатель постоянного тока с обратной связью по скорости, управляемый eTPU микроконтроллера из семейства MCF523x)
AN2948: Three 3-Phase BLDC Motors with Speed Closed Loop, Driven by eTPU on MCF523x (Три трёхфазных бесщёточных электродвигателя постоянного тока с обратной связью по скорости, управляемых eTPU микроконтроллера из семействаMCF523x)
AN2866: Migrating from the MC68332 to the ColdFire MCF523x (Переход с MC68332 на ColdFire MCF523x)

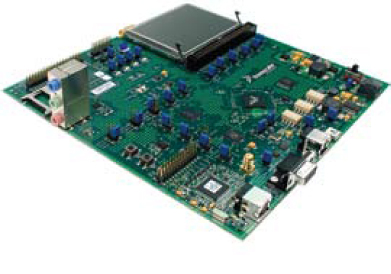

M5234BCCKIT — это недорогой способ всесторонней оценки микропроцессора MCF5234 ColdFire компании Freescale. В состав комплекта входит кабель с разъёмами "wiggler" фирмы P&E, сертифицированный источник питания и компоненты, облегчающие проведение внутрисхемной отладки.
Особенности:
Микропроцессор MCF5234
2 Мбайт флэш-памяти (16-бит, внешняя)
Последовательные порты, разъёмы DB-9
Порт 10/100TX Ethernet с разъёмом RJ45
Четыре статусных индикатора, автоматическое определение прямого или перекрёстного кабеля MDI-X
Встраиваемые микропроцессоры с контроллером ЖКИ и поддержкой сенсорных экранов (touch screen).
Микропроцессор семейства MCF5227x ColdFire компании Freescale — идеальный выбор для разработчиков, ищущих возможность увеличить число элементов управления в своих проектах. Семейство MCF5227x, отличающееся наличием интегрированного контроллера ЖКИ и модуля сенсорного экрана, разработано для обеспечения простого способа добавления поддержки интерфейсов графических ЖКИ в промышленные системы. В состав микропроцессоров семейства MCF5227x также входят интегрированные модули USB On-The-Go (OTG) и CAN, давая разработчикам возможность улучшить или привести к стандартному виду используемые ими протоколы последовательной передачи данных.
Блок-схема MCF5227x
Основные достоинства
Ядро V2 ColdFire с eMAC и аппаратным делением, работающее на частоте 160 МГц
16 Кбайт конфигурируемой I/D кэш-памяти
128 Кбайт статического ОЗУ (SRAM)
Интегрированный контроллер ЖКИ, поддерживающий дисплеи CSTN (Color Super Twisted Nematic — цветной супер-твист нематический ЖК-дисплей) и TFT (Thin-Film Transistor — ЖК-дисплей с активной матрицей на тонкопленочных транзисторах) с разрешением до 800×600 (SVGA)
8×12-битных АЦП с контроллером сенсорного экрана
Поддержка профессиональными графическими библиотеками и библиотеками с открытым исходным кодом
Полноскоростной (full-speed) USB 2.0 OTG контроллер
Контроллер CAN 2.0B (FlexCAN)
Три модуля UART
DMA SPI (DSPI)
Интерфейс шины I2C
Синхронный последовательный интерфейс (SSI)
4-канальные 32-битные таймеры с поддержкой DMA
Часы реального времени (RTC)
16-канальный контроллер DMA
Контроллер синхронной динамической памяти (SDRAM): 16-бит DDR/32-бит SDR
Диапазон рабочих температур: от –40 до +85°С
Выпускается в корпусах LQFP-176 и BGA-196
Применение
Охранные системы
Системы автоматики зданий и сооружений
Системы нагрева, вентиляции и кондиционирования воздуха и диспетчерские системы зданий
Медицинские средства измерения и мониторинга состояния пациента
Автоматизация технологических процессов
Системы пожарной безопасности и охранные системы
Статьи по применению
AN3606: Understanding LCD Memory and Bus Bandwidth Requirements (Понимание памяти ЖК-дисплея и требований к полосе пропускания шины)
AN3631: Simplified Device Data Structures for the High-End ColdFire Family USB Modules (Упрощенные структуры данных для семейства высококачественных USB (Device) модулей микропроцессоров ColdFire)
AN3632: Using the Touch Screen Controller on the MCF5227x (Использование контроллера сенсорного экрана микропроцессора MCF5227x)
AN3298: Solder Joint Temperature and Package Peak Temperature (Температура пайки и пиковая температура корпуса)
AN3300: General Soldering Temperature Process Guidelines (Общие рекомендации по выбору температуры пайки)

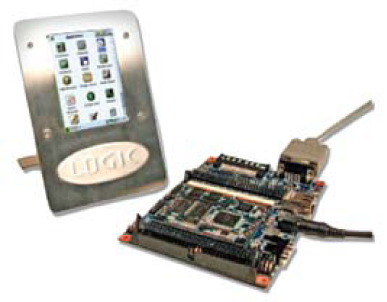

В основе оценочной платы (EVB) M5277 положено ядро V2 ColdFire с eMAC. Данная плата поставляется с установленным микропроцессором MCF52277, что позволяет провести оценку всех функциональных возможностей этого прибора. Плата спроектирована как испытательная платформа с максимальной гибкостью.
Особенности:
На плате имеется цветная жидкокристаллическая сенсорная панель компании Sharp с разрешением 240×320
60-контактный разъём для подключёния внешнего ЖК-дисплея
SSI подключённый к аудиокодеку
Поддержка USB (Host/Device/OTG) (разъём Mini-AB)
Кварц/часы
BDM/JTAG
Два последовательных порта
Разъём CAN
Универсальный ножевой разъём для последовательных интерфейсов
Контроллер жидкокристаллического SVGA-дисплея и USB On-The-Go плюс производительность 32-битного процессора, работающего на частоте 240 МГц.
MCF532x и MCF537x вводят в архитектуру ColdFire встроенный контроллер ЖК SVGA-дисплея (532×) и функциональность USB On-the-Go. Добавьте сюда контроллер 10/100 Ethernet, аппаратное шифрование и CAN, в результате получаем решение с высоким конкурентным потенциалом, пригодное для использования в безопасных сетевых системах с пользовательским интерфейсом.

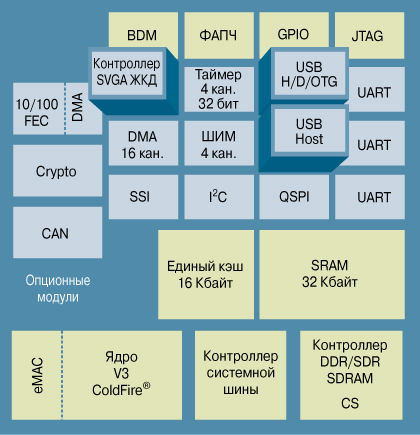

Блок-схема MCF532x
Основные достоинства
Ядро V2 ColdFire: 211 MIPS@240 МГц
Модуль eMAC и аппаратное деление
Интегрированный контроллер ЖК SVGA-дисплея
Контроллер синхронной динамической памяти (SDRAM): 16-бит DDR/32-бит SDR
Поддержка профессиональными графическими библиотеками и библиотеками с открытым исходным кодом
16 Кбайт I/D кэш-памяти, 32 Кбайт статического ОЗУ (SRAM)
Стандартное ПО IP-телефонии для промышленных приложений передачи голоса по IP-сетям. Нет затрат на разработку ПО, требуются лицензионные выплаты. Более подробную информацию можно получить в представительстве компании Freescale в вашем регионе
Применение
Электронные кассовые терминалы
Оборудование мониторинга медицинского назначения
Панели управления систем пожарной безопасности и охранных систем
Производственные системы технического обслуживания и ремонта
Панели управления систем нагрева, вентиляции и кондиционирования воздуха
Использование M5329EVBE и набора соответствующего программного обеспечения упрощает разработку встраиваемых систем с графическим интерфейсом пользователя (Graphical User Interface — GUI). Помимо CodeWarrior Special Edition с бесплатной лицензией доступно несколько программных инструментов с открытым исходным кодом, включая пакет поддержки платы uCLinux и Nano-X. Nano-X представляет собой занимающий немного дискового пространства программный инструмент на базе Linux® для конфигурирования графического интерфейса пользователя встраиваемой системы. В Nano-X имеется полный набор графических элементов управления (панели инструментов, линии, таблицы и т.д.), что упрощает конфигурирование дисплея.
Особенности:
MCF5329 в корпусе MAPBGA-256
Плата с вставляемым модулем «Fire-Engine»
Интерфейс ЖК-дисплея, интегрированный разъём сенсорной ЖК-панели и подсветки
Физический интерфейс USB host и USB OTG
Контроллер физического уровня (PHY) 10/100 Ethernet с разъёмом RJ-45
Физический интерфейс CAN 2.0B и стандартные разъёмы DB9
Кабель Micro BDM компании P&E, источник питания, кабель Ethernet (crossover)
Примечание. Возможно индивидуальное приобретение наборов совместимых ЖК-дисплеев. К оглавлению
Семейство MCF5225x
Микроконтроллер с множеством коммуникационных модулей и бесплатная операционная система реального времени (Real-Time Operating System — RTOS).
Семейство MCF5225x составляют микроконтроллеры высокой степени интеграции со встроенными модулями USB, Ethernet, CAN и блоком шифрования. Бесплатным программным дополнением является полная операционная система реального времени (RTOS, ОСРВ) MQX компании Freescale. Это решение идеально для автоматизации производственных линий, систем автоматики зданий и сооружений и применения в медицинском оборудовании.
Блок-схема MCF5225x
Основные достоинства
32-битная архитектура ColdFire с ядром и шиной, работающими на частоте до 80 МГц, для небольших приложений реального времени; превосходная плотность кода и обработка прерываний
Богатый набор коммуникационной периферии - 10/100 Ethernet MAC - контроллер USB 2.0 OTG плюс приёмопередатчик - контроллер CAN с опциональным аппаратным ускорителем шифрования - включена бесплатная операционная система реального времени MQX компании Freescale, в которой реализованы стек TCP/IP, стек USB и файловая система
Может использоваться как с недорогой внешней памятью, так и без неё (интегрированная флэш-память до 512 Кбайт)
Операционная система реального времени MQX компании Freescale с полным ядром, стеками и драйверами
Полное интегральное программно-аппаратное решение, включающее ОСРВ, компиляторы и отладчики, что помогает сократить время разработки приложений и сэкономить ресурсы
Стандартное программное обеспечение IP-телефонии для промышленных приложений передачи голоса по IP-сетям. Нет затрат на разработку ПО, требуются лицензионные выплаты. Более подробную информацию можно получить в представительстве компании Freescale в вашем регионе
Применение
Промышленная автоматизация и автоматизация зданий и сооружений
В состав недорогого демонстрационного набора M52259DEMOKIT для микроконтроллеров MCF5225x компании Freescale входят платы M52259DEMOMCU и M52259DEMOCOM.
На плате M52259DEMOMCU имеется два разъёма, позволяющие быстро и легко подключать дополнительное функциональное оборудование. Помимо микроконтроллера MCF52259 на плате имеется интегрированный интерфейс USB-BDM, и есть USB-порт с разъёмом mini-AB, поддерживающий работу в режимах Host и Device. Также в набор для упрощения разработки и отладки приложений включена ИСР CodeWarrior Development Studio. Плата M52259DEMOCOM — это плата расширения, подключаемая непосредственно к плате M52259DEMOMCU. Она обеспечивает такие функции, как 10/100 Ethernet, RS-232 и высокоскоростной CAN. На плате также смонтированы разъёмы для подключёния дополнительного оборудования.
Особенности M52259DEMOMCU:
Контроллер Fast Ethernet (FEC)
USB контроллер физического уровня (PHY)
Интерфейс внешней шины Mini-FlexBus
Модуль FlexCAN 2.0B
Интегрированный, с открытым исходным кодом USB BDM
Особенности M52259DEMOCON:
10/100 Ethernet
KZS8041 контроллер физического уровня (PHY) Ethernet
Энергосберегающее решение, объединяющее высокую производительность с высокоскоростной передачей данных и удобством операционной системы Linux.
Микропроцессоры MCF5445x ColdFire созданы для разработчиков аппаратуры с малым энергопотреблением, которым необходима высокая производительность 32-битного микропроцессора и богатый набор встроенных периферийных устройств обмена данными. Обладая производительностью ядра V4 ColdFire (до 410 MIPS@266 МГц), которое работает с ОС Linux, и периферией, включающей Ethernet, USB OTG и PCI, данное семейство микропроцессоров высокой степени интеграции открывает дверь к наращиванию функциональных возможностей разрабатываемых приложений, в то же время, снижая их стоимость и уменьшая энергопотребление.

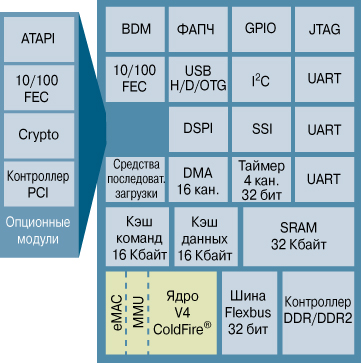

Блок-схема MCF5445x
Основные достоинства
Работающее на частоте 244 МГц ядро V4m ColdFire с MMU и EMAC
16 Кбайт I-кэш, 16 Кбайт D-кэш
32 Кбайт ОЗУ (SRAM)
10/100 Ethernet MAC (внешние контроллеры физического уровня (PHY))
Аппаратно ускоренное шифрование
Контроллер ATA/ATAPI-6 (может работать как UDMA100)
Три UART
SPI с поддержкой DMA (DSPI)
Синхронный последовательный интерфейс (SSI)
Контроллер (high-speed) USB 2.0 OTG
4-канальные, 32-битные таймеры с поддержкой DMA
4-канальный таймер периодических прерываний
16-канальный контроллер DMA
Контроллер 16-битной памяти DDR2/DDR 133 МГц*
До 135 линий ввода/вывода общего назначения
Системные блоки (ФАПЧ, SW сторожевой таймер)
* Поддерживаются только варианты DDR2 266 МГц, см. таблицу ниже.
Применение
Сетевые устройства хранения данных
Кассовые терминалы
Системы нагрева, вентиляции и кондиционирования воздуха в зданиях и диспетчерские системы
Инструментальные средства и системы мониторинга медицинского назначения
Встраиваемые системы передачи голосовых данных по IP-сетям
Системы пожарной безопасности и охранные системы
Системы автоматизации производственных линий и технологических процессов
Испытательное и измерительное оборудование
Статьи по применению
AN3513 ColdFire ATA Host Controller (ColdFire ATA Host контроллер)
AN3514 ColdFire Serial Boot Facility (Оборудование последовательной загрузки ColdFire)
AN3515 MCF5445x Configuration and Boot Options (Конфигурация MCF5445x и варианты загрузки)
AN3520 Simplified EHCI Data Structures for the High-End ColdFire Family USB Modules (Упрощенные EHCI-структуры данных для высококачественных USB-модулей семейства ColdFire)
AN3522 DDR2 SDRAM on the ColdFire MCF5445x Microprocessor (Синхронное динамическое ОЗУ DDR2 в микропроцессорах MCF5445x ColdFire)
AN3517 Configuring the MCF5445x Family for PCI Host Operation (Конфигурирование микропроцессоров семейства MCF5445x для работы в качестве PCI-хоста)
Типономиналы
Прибор
Частота [МГц]
ОЗУ [байт]
I/D-кэш [байт]
10/ 100 FEC
Cry-pto
PCI
ATA
DDR
Диапазон темп-р [°C]
Корпус
Общие свойства
MCF54455VR266
266
32К
16К/16К
1
•
•
•
DDR2
0…+70
TEPBGA_360
Ядро V4m с MMU, eMAC, HW divide, DMA, 4_кан. 32_бит. GPT, USB OTG, 3×UART, I2C, SPI, SSI
MCF54455CVR200
200
32К
16К/16К
1
•
•
•
DDR2
–40…+85
TEPBGA_360
MCF54454VR266
266
32К
16К/16К
1
•
•
DDR2
0…+70
TEPBGA_360
MCF54454CVR200
200
32К
16К/16К
2
•
•
DDR2
–40…+85
TEPBGA_360
MCF54453VR266
266
32К
16К/16К
2
•
•
DDR2
0…+70
TEPBGA_360
MCF54453CVR200
200
32К
16К/16К
2
•
DDR
–40…+85
TEPBGA_360
MCF54452VR240
240
32К
16К/16К
2
•
DDR
0…+70
TEPBGA_360
MCF54452CVR180
180
32К
16К/16К
2
•
DDR
–40…+85
TEPBGA_360
MCF54451VM240
240
32К
16К/16К
1
•
DDR
0…+70
MAPBGA_256
MCF54451CVM180
180
32К
16К/16К
1
•
DDR
–40…+85
MAPBGA_256
MCF54450VM240
240
32К
16К/16К
1
DDR
0…+70
MAPBGA_256
MCF54450CVM180
180
32К
16К/16К
1
DDR
–40…+85
MAPBGA_256
Отладочный комплект M54455EVB
Полнофункциональная оценочная система для микропроцессоров семейства MCF5445x. Основой системы M54455EVB является процессор MCF54455VM266. Функциональные возможности M54455EVB: интерфейс ATA, USB Host, USB Device, двойной 10/100 Ethernet, четыре слота PCI, DDR2 SDRAM и многое другое. Эта оценочная система поставляется в низкопрофильном корпусе формата ATX со всеми компонентами, необходимыми для быстрого и легкого начала работы.
Подарочные Linux пакеты поддержки платы (Linux Board Support Packages — LBSP). Пакеты LBSP для компании Freescale Silicon тестируются, сертифицируются и «замораживаются» от изменений. Это гарантирует, что всю инструментальную цепочку, ядро и модули, специфические для конкретной платы, можно будет без проблем использовать вместе в фиксированной конфигурации для определенных базовых аппаратных платформ. Пакеты BSP дают ту основу, которая вам необходима для быстрого начала проекта, поскольку с ними вы сразу получаете функциональные средства для Ethernet, CAN, USB и PCI. К оглавлению
Семейство MC56F8006/2
Низкая цена. Низкое энергопотребление. Высокая производительность.
Приборы серий MC56F8006 относятся к семейству цифровых сигнальных контроллеров (Digital Signal Controller — DSC). DSC-контроллер начального уровня MC56F8006/2 — это наиболее оптимальный с точки зрения стоимости выбор для систем управления реального времени, в которых требуется проведение интенсивных математических вычислений и необходимо обеспечить низкое энергопотребление.
Блок-схема 56F8006/2
Основные достоинства
Работающее на частоте 32 МГц ядро 568000E
Параллельный умножитель-аккумулятор (Multiplier-Accumulator — MAC) 16×16 бит с выполнением операций за один цикл
Четыре 36-битных аккумулятора, включающие биты расширения
Два усилителя с программируемым коэффициентом усиления (2×…16×)
Три аналоговых компаратора
Два 12-битных АЦП
Шесть выходов ШИМ с возможностью программного задания ошибки
До двух входов сигналов ошибки
Два 16-битных таймера: один 16-битный таймер отсчёта периодических временных интервалов, один таймер программируемых задержек
Работа с ультранизким энергопотреблением (девять различных режимов)
Применение
Электроинструменты
Системы обнаружения обрыва электрической дуги в сварочном оборудовании
Бытовые электроприборы различного уровня сложности
Сервоприводы
Системы нагрева, вентиляции и кондиционирования воздуха
Автоматизация производственных линий
Портативное медицинское оборудование
Системы управления электроприводом
Охранные системы и системы контроля доступа
Статьи по применению
AN3815: Implementing a Modular High Brightness RGB LED Network (Реализация сети из модулей RGB-светодиодов высокой яркости)
AN3843: Single Phase Two-Channel Interleaved PFC Converter Using MC56F8006 (Однофазный двухканальный преобразователь с корректором мощности и чередованием каналов на MC56F8006)
AN3814: Static Serial Bootloader for MC56F800x/801x/802x/803x (Статический последовательный загрузчик для MC56F800x/801x/802x/803x)
MC56F8006DEMO-T — недорогая плата, предназначенная для быстрой оценки цифровых сигнальных контроллеров (DSC), демонстрации возможностей DSC MC56F8006VLF компании Freescale и отладки выполненных на нём приложений.
Особенности:
Оценочная плата цифровых сигнальных контроллеров MC56F8006 с микроконтроллером MC9S08JM60 для реализации USB (и других функций)
J1: 40-контактный разъём для доступа к выводам MC56F8006, совместимых с демонстрируемыми 56F80xx
J2: 8-контактный разъём для оставшихся линий ввода/вывода 8006
Выбор питания: с USB или с вывода разъёма J1
USB может служить мостом между COM-портом персонального компьютера (любая скорость передачи данных) и SCI-контроллером MC56F8006
AN1916: 3-Phase BLDC Motor Control with Hall Sensors Using 56800/E Digital Signal Controllers (Управление трёхфазным бесщёточным двигателем постоянного тока с датчиками Холла с помощью цифровых сигнальных контроллеров 56800/E)
AN3102: Unique Features of the 56F801x Family of Devices (Уникальность приборов семейства 56F801x)

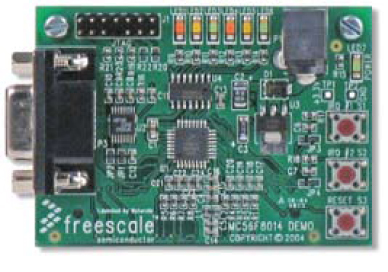

Отладочные комплекты DEMO56F8013-EE и DEMO56F8014-EE
Демонстрационная плата 56F8013/14 — это оценочная модульная плата, в состав которой входят цифровой сигнальный контроллер 56F8013/14, интерфейс RS-232, светодиоды и кнопки, назначение которых задаётся пользователем, и разъём для подключёния вспомогательной (дочерней) платы. Разъём подключёния вспомогательной платы позволяет осуществлять слежение за сигналами и дает возможность расширять функциональность в соответствии с потребностями пользователя.
Особенности:
Цифровой сигнальный контроллер 56F8013/14
Разъём JTAG-интерфейса для отладки с внешнего хоста
Интерфейс RS-232 для подключёния к хост-процессору (U2 и P3)
Разъём подключёния вспомогательной платы; позволяет пользователю подключить требуемые ему совместимые периферийные устройства (ШИМ, АЦП, SCI, SPI или линии ввода/вывода общего назначения) к цифровому сигнальному контроллеру
Стабилизатор напряжения, подаваемого на плату от внешнего источника +9 В
Светодиодный индикатор наличия питания
Шесть светодиодов, облегчающих отладку пользовательского приложения в реальном времени
Производительность 32 MIPS с развитой аналоговой периферией при пониженной стоимости.
Семейство MC56F802x/3x объединяет в одном чипе вычислительную мощь цифровых сигнальных процессоров с функциональными возможностями и простотой использования микроконтроллеров. Богатый выбор периферийных устройств, корпусов и объёма флэш-памяти (от 16 до 64 Кбайт), наличие CAN и ШИМ/таймеров с высоким разрешением, работающих при частотах тактирования до 96 МГц, позволяют сказать, что процессоры серий 56F8000 — выбор тех, кому нужны недорогие, но высокопроизводительные приборы.
Характеристики данного семейства таковы, что требования стандарта IEC60730 «Стандарты безопасности систем автоматики, предназначенных для использования в бытовых условиях» для компонентов класса B выполняются им с запасом, что делает данное семейство идеальным для рынка бытовой техники.

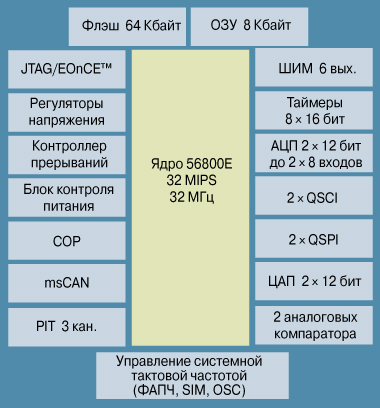

Блок-схема MC56F8037EVM
Основные достоинства
Ядро 56800E @ 32 MIPS/32 МГц
32…64 Кбайт флэш-памяти программ/данных
4…8 Кбайт оперативной памяти программ/данных
Настраиваемый внутренний релаксационный генератор
Восемь 16-битных таймеров, которые могут работать с тактовым сигналом частотой до 96 МГц
6-канальный высокоскоростной модуль генерации ШИМ с четырьмя программируемыми входами аварий (fault input), который может работать при тактировании сигналом частотой до 96 МГц
Два 12-битных АЦП с 6…8 входными каналами и внешним или внутренним источником опорного напряжения
Два аналоговых компаратора
Синхронизация между ШИМ и АЦП
Опционально: MSCAN
Применение
Сложная бытовая техника, в которой требуется управление электроприводом
Мониторинг потребляемой мощности
Управление несколькими шаговыми двигателями
Управление высокоскоростными бесщёточными двигателями постоянного тока с двумя контурами обратной связи (компрессоры)
Системы удалённого зондирования
Измерительные устройства
Импульсные источники питания
Статьи по применению
AN3118: Production Flash Programming for the 56F8000 Family (Программирование флэш-памяти в контроллерах семейства 56F8000)
AN1965: Design of Indirect Power Factor Correction Using the 56F800/E (Разработка косвенной коррекции коэффициента мощности с использованием 56F800/E)
AN1975: Multiple Target Features Using Processor Expert and CodeWarrior (Настройки и файлы при использовании Processor Expert и Code Warrior)
AN1983: HCS12/16 to 56800/E Software Porting Considerations (Вопросы переноса программного обеспечения с HCS12/16 на 56800/Е)
Оценочный модуль MC56F8037EVM упрощает и ускоряет разработку проектов на цифровых сигнальных контроллерах 56F802x и 56F803x. Модуль состоит из цифрового сигнального контроллера MC56F8037, интерфейса RS-232, светодиодов и кнопок, назначение которых задаётся пользователем, и разъёма для подключёния вспомогательной (дочерней) платы.
Особенности:
Цифровой сигнальный контроллер 56F8037
Разъём JTAG интерфейса для внешней отладки
Встроенная схема для связи по интерфейсу RS-232 с хост-процессором
Светодиоды, назначение которых задаётся пользователем
Кнопки, назначение которых задаётся пользователем
Разъёмы вспомогательных плат, позволяющих добавлять новые функциональные возможности, например, посредством подключёния вспомогательной платы управления электродвигателем (APMOTOR56F8000E)
Производительность 60 MIPS, память от 48 до 560 Кбайт и множество функций обеспечения безопасности позволяют удовлетворить большинство требований, предъявляемых к устройствам управления электроприводом.
В приборах семейства 56F8300 объединена простота использования микроконтроллеров с первичным протоколом и вычислительной мощью 32-битных RISC цифровых сигнальных процессоров (DSP). В маленьких корпусах, работающих в расширенном температурном диапазоне, вы найдете множество квадратурных декодеров/таймеров, модули FlexCAN, SPI и SCI. И добавьте сюда еще производительность 60 MIPS/МГц.
Блок-схема 56F836X
Основные достоинства
Гарвардская архитектура ядра, 60 MIPS
32…512 Кбайт программируемой флэш-памяти, 4 Кбайт программируемой оперативной памяти
8…32 Кбайт флэш-памяти данных, 8…32 Кбайт оперативной памяти данных, 8…16 Кбайт загрузочной флэш-памяти
До двух модулей FlexCAN — совместимы с CAN 2.0 A/B
До двух 6-канальных ШИМ-модулей
До четырех 4-канальных 12-битных АЦП
До двух квадратурных декодеров
До четырех 16-битных квадратурных таймеров
Опционально: датчик температуры
Автомобильный температурный диапазон: от –40 до +125°C
Корпуса, соответствующие RoHS (Restriction of Hazardous Substances — Ограничения на использование опасных материалов в производстве электронного и электрического оборудования)
Применение
Электроусилители руля
Активная подвеска
Клапана с электронным управлением
Источники бесперебойного питания
Импульсные источники питания
Инверторы
Электродвигатели
Статьи по применению
AN1973: Production Flash Programming for the 56F8300/8100 (Программирование флэш-памяти в контроллерах 56F8300/8100)
AN1974: 56F8300/8100 ADC (АЦП в контроллерах 56F8300/8100)
AN1991: Controlling Power Consumption in 56F8300 and 56F8100 Family Devices (Управление энергопотреблением в контроллерах семейств 56F8300 и 56F8100)
AN1994: Start-Up Considerations for 56F8300 and 56F8100 Family Devices (Вопросы запуска контроллеров семейств 56F8300 и 56F8100)
Типономиналы
Прибор
MIPS/ МГц
I-флэш [байт]
I-ОЗУ [байт]
D-флэш [байт]
D-ОЗУ [байт]
BOOT флэш [байт]
Таймер (16_бит)
QDEC (4_кан.)
ШИМ (6_кан.)
Число входов PWM fault
АЦП (12_бит)
Flex CAN
Корпус
Общие свойства
MC56F8322VFAE
60/60
32К
4К
8К
8К
8К
2×4_кан.
1
1
1
2×3_кан.
1
LQFP_48
2×SCI, 2×SPI
MC56F8323VFBE
60/60
32К
4К
8К
8К
8К
2×4_кан.
1
1
3
2×4_кан.
1
LQFP_64
MC56F8335VFGE
60/60
64К
4К
8К
8К
8К
4×4_кан.
2
2
4+4
4×4_кан.
1
LQFP_128
MC56F8345VFGE
60/60
128К
4К
8К
8К
8К
4×4_кан.
2
2
4+4
4×4_кан.
1
LQFP_128
MC56F8346VFVE
60/60
128К
4К
8К
8К
8К
4×4_кан.
2
2
3+4
4×4_кан.
1
LQFP_144
MC56F8347VPYE
60/60
128К
4К
8К
8К
8К
4×4_кан.
2
2
4+4
4×4_кан.
1
LQFP_160
MC56F8347VVFE
60/60
128К
4К
8К
8К
8К
4×4_кан.
2
2
4+4
4×4_кан.
1
BGA_160
MC56F8355VFGE
60/60
256К
4К
8К
16К
16К
4×4_кан.
2
2
4+4
4×4_кан.
1
LQFP_128
MC56F8356VFVE
60/60
256К
4К
8К
16К
16К
4×4_кан.
2
2
3+4
4×4_кан.
1
LQFP_144
MC56F8357VPYE
60/60
256К
4К
8К
16К
16К
4×4_кан.
2
2
4+4
4×4_кан.
1
LQFP_160
MC56F8357VVFE
60/60
256К
4К
8К
16К
16К
4×4_кан.
2
2
4+4
4×4_кан.
1
BGA_160
MC56F8365VFGE
60/60
512К
4К
32К
32К
16К
4×4_кан.
2
2
4+4
4×4_кан.
2
LQFP_128
MC56F8366VFVE
60/60
512К
4К
32К
32К
16К
4×4_кан.
2
2
3+4
4×4_кан.
2
LQFP_144
MC56F8367VPYE
60/60
512К
4К
32К
32К
16К
4×4_кан.
2
2
4+4
4×4_кан.
2
LQFP_160
MC56F8367VVFE
60/60
512К
4К
32К
32К
16К
4×4_кан.
2
2
4+4
4×4_кан.
2
BGA_160
Отладочные комплекты MC56F8323EVM и MC56F8367EVM
MC56F8323EVM поддерживает семейство MC56F832x.
MC56F8367EVM поддерживает семейства MC56F833x, MC56F834x, MC56F835x и MC56F836x. Обе платы могут быть использованы саамы по себе или вместе с широким спектром аппаратных средств разработки модулей управления перемещениями компании Freescale.
Экономичное и совместимое добавление к семейству S12XE — это линейка более дешёвых микроконтроллеров в корпусах меньших размеров.
Семейство S12XS — это рациональный набор встроенных периферийных устройств, различные варианты объёма памяти и типа корпуса. Микроконтроллеры семейства оптимизированы для применения в устройствах, работающих в салоне автомобиля и обеспечивающих комфортные условия для пассажиров, а также в промышленных приборах общего назначения. Семейство S12XS совместимо по периферии и корпусам со старшим семейством микроконтроллеров S12XE, что позволяет предлагать широкую номенклатуру конечных изделий на основе общей аппаратно-программной платформы.
Блок-схема S12XS
Основные достоинства
ЦПУ S12X, работающее на частоте 40 МГц
Флэш-память объёмом 64, 128 или 256 Кбайт с кодом корректировки ошибок (Error Correction Code — ECC)
4…12 Кбайт ОЗУ
От 4 до 8 Кбайт флэш-памяти данных с ECC (для хранения данных или программ)
8-, 10- или 12-битный АЦП с временем преобразования 3 мкс
Поддержка протоколов CAN, LIN и SPI
8-канальный таймер с 16-битными счётчиками
ФАПЧ с частотной модуляцией (Frequency Modulation Phase-Locked Loop — FMPLL) исключает необходимость во внешних компонентах, снижает уровень электромагнитных помех и позволяет быстро выйти из энергосберегающего режима Stop и немедленно продолжить выполнение программы
Маленькие 64-, 80- и 112-выводные корпуса
–40…+125°C
Применение
Контроллеры автомобильных кресел
Контроллеры рулевого управления
Системы нагрева, вентиляции и кондиционирования воздуха
Контроллеры люков в крыше автомобиля
Дверные модули
Ведомые модули автомобильной электроники
Недорогие модули системы освещения
Недорогие ABS, EPS
Статьи по применению
AN3242: S12XD and S12XE Family Compatibility (Совместимость семейств S12XD и S12XE)
AN3327: Using the S12XE Family as a Development Platform for the S12XS Family (Использование семейства S12XE в качестве базовой инструментальной платформы для семейства S12XS)
AN2615: HCS12 and S12X Family Compatibility (Совместимость семейств HCS12 и S12X)
AN2708: An Introduction to the External Bus Interface on the HCS12X (Введение в интерфейс внешней шины в HCS12X)
Демонстрационная плата DEMO9S12XSFAME — это полнофункциональная, готовая к использованию система для оценки микроконтроллера MC9S12XS128. В DEMO9S12XSFAME используются возможности CodeWarrior (в котором имеются редактор программ, ассемблер, компилятор Си и отладчик) и USB-BDM интерфейса компании Freescale, что позволяет загружать и отлаживать программы пользователя во флэш-памяти микроконтроллера.
Особенности:
MC9S12XS128 в корпусе QFP-112 с уже «вшитыми» демонстрационными программами
Интерфейсная схема USB-BDM
Кнопка RESET
Две кнопки и четыре DIP-переключателя
Потенциометр, фотоэлемент, светодиоды
Канал RS-232, подключённый к последовательному интерфейсу (SCI) микроконтроллера
Два разъёма LIN, подключённых к одному приёмопередатчику LIN
Высокопроизводительное расширение передовой архитектуры S12, отличающееся наличием уникального модуля сопроцессора XGATE.
Семейства S12XD/A — это производительность 32-битных процессоров со всеми преимуществами 16-битных микроконтроллеров, включая большую плотность кода, низкую системную стоимость, низкий уровень электромагнитных помех и пониженное энергопотребление. Работающий на удвоенной скорости ЦПУ сопроцессор XGATE представляет собой надежный, программируемый 16-битный RISC-процессор, служащий для передачи данных между периферийными модулями, ОЗУ и портами ввода/вывода без привлечения основного ЦПУ и влияния на его производительность. Среди дополнительных улучшений можно назвать 8-уровневый контроллер прерываний, контроллер памяти, усовершенствованные таймеры и расширенный интерфейс внешней шины.
Блок-схема MC9S12XD/A
Основные достоинства
Усовершенствованное CISC-ядро S12X, работающее на частоте 40 МГц (совместимо снизу вверх с набором команд S12)
Сопроцессор периферии XGATE, работающий на частоте 80 МГц
Усовершенствованный таймерный модуль с новым 4-канальным таймером периодических прерываний
Немультиплексированная шина дополнительной памяти (8 Мбайт)
Применение
Центральный компьютер в автомобиле
Устройства обеспечения безопасности пассажиров
Устройства приборной панели автомобиля
Климат-контроль
Охранные системы
Промышленные межсетевые интерфейсы (шлюзы)
Автоматизация производственных линий
Программируемые логические контроллеры (ПЛК)
Статьи по применению
AN3224: Introducing the XGATE Module to Consumer and Industrial Application Developers (Введение в модуль XGATE для разработчиков бытовых и промышленных приложений)
AN2685: How to Configure and Use the XGATE on S12X Devices (Как конфигурировать и использовать модуль XGATE в контроллерах семейства S12X)
AN2734: HCS12X Family Memory Organization (Организация памяти в микроконтроллерах семейства HCS12X)
AN3289: Low-Power Techniques for the S12X Family (Способы снижения энергопотребления в микроконтроллерах семейства S12X)
AN3144: Using XGATE to Implement a Simple Buffered SCI (Использование XGATE для реализации простого буферизованного интерфейса SCI)
AN2732: Using XGATE to Implement LIN Communication on HCS12X (Использование XGATE для реализации связи по LIN в микроконтроллерах семейства HCS12X)
AN2726 MSCAN Driver for MC9S12XDP512 Using XGATE (Драйвер MSCAN для микроконтроллера MC9S12XDP512 с использованием XGATE)
DEMO9S12XDT512E — оценочная или демонстрационная плата для микроконтроллера MC9S12XDT512 компании Freescale. Процесс проектирования приложения оказывается быстрым и лёгким, благодаря наличию интегрированного интерфейсного кабеля USB Multilink BDM, образцам инструментального программного обеспечения и примерам кода. Также имеется стандартный отладочный BDM-порт, но он не запаян, что позволяет использовать внешний BDM-адаптер. Два 40-контактных разъёма дают возможность подключать к демонстрационной плате внешние устройства и внешнее тестовое оборудование.
Особенности:
Микроконтроллер MC9S12XDT512 в корпусе LQFP-80
Интегрированный интерфейсный кабель USB Multilink BDM для отладки
Опционально: питание с шины USB через USB Multilink BDM
Опционально: при автономной работе питание от установленного на плате стабилизированного источника питания +5 В
Опционально: питание через разъём доступа к портам ввода/вывода микроконтроллера
Следующее поколение семейства S12X — это улучшенная производительность, усовершенствованная периферия, больше вариантов выбор размера памяти и системная целостность.
Семейство S12XE привнесло в архитектуру S12X несколько новшеств, среди которых увеличение рабочей частоты ядра до 50 МГц, а сопроцессора XGATE (теперь прерываемого) — до 100 МГц. Объём флэш-памяти (с кодом корректировки ошибок) в микроконтроллерах данного семейства изменяется от 128 Кбайт до 1 Мбайт. Появилось также новое устройство защиты памяти (позволяет разделять память между программными задачами) и новая память EEPROM (быстрее, проще и гибче). Было также модернизировано еще несколько модулей, включая ATD, I2C, SPI и таймеры.
Блок-схема
Основные достоинства
CISC-ядро S12X, работающее на частоте 50 МГц
Сопроцессор периферии XGATE, работающий на частоте 100 МГц (теперь прерываемый)
Функции обеспечения системной целостности: устройство защиты памяти, код корректировки ошибок памяти, режим супервизора
До 5 модулей CAN, 8 SCI, 3 SPI (поддержка 8- и 16-битных данных)
12-битный АЦП с быстрым преобразованием (3 мкс на канал)
Таймеры с большим числом каналов (с ECT, TIM)
Дополнительный таймер периодических прерываний
Новый корпус MAPBGA-208 со 152 линиями ввода/вывода
Применение
Центральный компьютер в автомобиле
Устройства обеспечения безопасности пассажиров
Устройства приборной панели автомобиля
Климат-контроль
Охранные системы
Промышленные межсетевые интерфейсы (шлюзы)
Автоматизация производственных линий
Программируемые логические контроллеры (ПЛК)
Статьи по применению
AN3242: S12XD and S12XE Family Compatibility (Совместимость семейств S12XDи S12XE)
AN3224: Introducing the XGATE Module to Consumer and Industrial Application Developers (Введение в модуль XGATE для разработчиков бытовых и промышленных приложений)
AN3327: Using the S12XE Family as a Development Platform for the S12XS Family (Использование семейства S12XE в качестве базовой инструментальной платформы для семейства S12XS)
AN2615: HCS12 and S12X Family Compatibility (Совместимость семейств HCS12 и S12X)
AN2685: How to Configure and Use the XGATE on S12X Devices (Как конфигурировать и использовать модуль XGATE в контроллерах семейства S12X)
AN2708: An Introduction to the External Bus Interface on the HCS12X (Введение в интерфейс внешней шины в HCS12X)
Ядро Power Architecture® e200z6, 2 Мбайт флэш-памяти и мощные функции управления.
Семейство MPC55xx — это семейство следующего поколения микроконтроллеров для встраиваемых приложений на базе Power Architecture®. Семейство MPC55xx — это великолепный выбор для сложных приложений реального времени, поскольку входящие в его состав процессоры характеризуются большим объёмом встроенной флэш-памяти и огромным набором интегрированных функциональных возможностей: цифровая обработка сигналов, вычисления с плавающей точкой, несколько модулей CAN, модульная система ввода/вывода, улучшенный АЦП с организацией очереди, модули SCI, усовершенствованное устройство работы с временными интервалами eTPU и истинный интерфейс проектирования Nexus.
Блок-схема MPC5554
Основные достоинства
Ядро Power Architecture ISA e200z6, работающее на частоте 40…132 МГц, с пользовательским режимом работы с двоичными целыми числами, совместимом с RCPU (MPC500), и новым SIMD-модулем, предназначенным для цифровой обработки сигналов и вычислений с плавающей точкой
2 Мбайт RWW флэш-памяти с кодом коррекции ошибок (ECC)
115 Кбайт оперативной памяти SRAM (включая кэш-память и память eTPU)
88 синхронизированных каналов ввода/вывода
2×32-кан. eTPU
24 унифицированных канала eMIOS
3 модуля FlexCAN, совместимых с TouCAN, 64 буфера у каждого
40-канальный сдвоенный АЦП с поддержкой DMA
64-канальный контроллер DMA
Контроллер прерываний (308 источников)
Nexus IEEE-ISTO 5001-2003 класс 3+
Питание (от встроенного стабилизатора): 5/3.3 В — ввод/вывод 5 В — АЦП 3.3/1.8 В — шина 1.5 В — ядро
Применение
Управление электроприводом/технологическими процессами
Авионика
Управление турбоагрегатами
Тепло/энергоснабжение
Управление двигателями внутреннего сгорания
Промышленное оборудование/роботы
Автономные транспортные средства
Статьи по применению
AN2989: Design, Accuracy and Calibration of Analog-to-Digital Converters on the MPC5500 Family (Аналого-цифровые преобразователи микроконтроллеров семейства MPC5500: применение, точность и калибровка)
AN2867: Using the DSPI Module on the MPC5500 Family (Использование модуля DSPI микроконтроллеров семейства MPC5500)
AN2865: MPC5500 Simple Cookbook (Простое руководство по MPC5500)
AN3215: Interfacing MPC55xx Microcontrollers to the MFR4200 FlexRay Controller (Интерфейс между микроконтроллерами MPC55xx и контроллером MFR4200 FlexRay)
Типономиналы
Прибор
Частота [МГц]
Флэш [байт]
ОЗУ [байт]
Кэш [байт]
eTPU
eMIOS
Flex CAN+ Comms
SCI
DSPI
АЦП
DMA
Корпус
MCP5554MVR132
132
2М
64К
32К
2×32_кан.
1×24_кан.
3
2
4
2×40_кан.
64_кан.
PBGA_416
MCP5554AZP132
132
2М
64К
32К
3×32_кан.
2×24_кан.
3
2
4
3×40_кан.
64_кан.
PBGA_417
MCP5553MVR132
132
1.5М
64К
32К
1×32_кан.
1×24_кан.
3×Flex CAN, 1×Ethernet
2
4
2×40_кан.
32_кан.
PBGA_416
MCP5553MVZ132
80, 112, 132
1.5М
64К
32К
1×32_кан.
1×24_кан.
2
4
2×40_кан.
32_кан.
PBGA_324
MCP5534MZQA80
80
1М
64К
32К
1×32_кан.
1×24_кан.
2
2
3
2×40_кан.
32_кан.
PBGA_324
MCP5534MVMA80
80
1М
64К
32К
1×32_кан.
1×24_кан.
2
2
3
2×40_кан.
32_кан.
PBGA_208
MCP5565MVZ132
132
2М
64К
8К
1×32_кан.
1×24_кан.
3
2
3
2×40_кан.
32_кан.
PBGA_324
MCP5566MVR132
132
3М
128К
32К
2×32_кан.
1×24_кан.
4×Flex CAN, 1×Ethernet
2
4
2×40_кан.
64_кан.
PBGA_416
Отладочный комплект MPC55xxEVB
Оценочный набор MPC55xxEVB содержит всё необходимое для начала работы с микроконтроллерами семейства MPC55xx. Доступен полный набор аппаратно-программных инструментальных средств разработки, включая бесплатный программатор флэш-памяти, средства инициализации и отладчик на уровне ассемблера. В поставку также входит всеобъемлющая книга MPC5554/MPC5553 Revealed, которая является прекрасным введением в архитектуру микроконтроллеров MPC55xx.
Особенности:
Место для макетирования, доступ ко всем сигналам
Разъёмы интерфейса Nexus (MICTOR и 14-контактный Berg). Посадочное место для прочного соединения
Разъём 32-канального eTPU
Один приёмопередатчик LIN с контроллером физического уровня (PHY)
Один приёмопередатчик RS-232 с контроллером физического уровня (PHY)
MPC5554EVB и MPC5567EVB: 128Кх16 внешней статической оперативной памяти (SRAM)
MPC5553EVB и MPC5534EVB: 256Кх16 внешней статической оперативной памяти (SRAM)
MPC5553EVB: 10/100Ethernet с контроллером физического уровня (PHY) DP83848YB компании National Semiconductor (доступны чипы, работающие в диапазоне температур от –40 до +125°C)
* Пакет CodeWarrior Development Studio for HC(S)08 Special Edition поставляется бесплатно со всеми HSC08 инструментами разработки компании Freescale.
Полномасштабная разработка
Интерфейсный кабель для отладки — USBMULTILINKBDME
Программное обеспечение:
CW(A/P)-BASIC-NL/FL**
CW(A/P)-STANDARD-NL/FL**
CW(A/P)-PRO-NL/FL**
JCM
** CodeWarrior Special Edition ограничен 32 Кбайт скомпилированного кода. В зависимости от потребностей возможны различные варианты наращивания возможностей пакета (upgrade). Более подробную информацию можно получить в ближайшем представительстве компании Freescale.
Семейство
Микроконтроллеры
Демонстрационная плата (начальный уровень)
Оценочная плата (полномасштабная разработка)
S08AW
MC9S08AW16/32/60
DEMO9S08AW60E
—
S08GB & GT
MC9S08GB32/60
M68DEMO908GB60E
M68EVB908GB60E
MC9S08GT16/32/60
M68DEMO908GB60E
M68EVB908GB60E
S08S
MC9S08SE8/4
DEMO9S08SE8
—
MC9S08SH8/4
DEMO9S08SH8
—
MC9S08SG8/4
DEMO9S08SG8
—
MC9S08SH16/32
DEMO9S08SH32
—
MC9S08SG16/32
DEMO9S08SG32
—
S08AC
MC9S08AC8/16/32/60
DEMO9S08AC60
—
MC9S08AC96/128
DEMOACKIT
—
S08JM/S
MC9S08JS16/8
DEMO9S08JS16
—
MC9S08JM16/8
DEMO9S08JM16
—
MC9S08JM32/60
DEMOJM
—
S08EL/SL
MC9S08SL/EL
DEMO9S08EL
—
S08D
MC9S08DZ/V/N16/32/60
DEMO9S08DZ60
EVB9S08DZ60
MC9S08DZ/V/N96/128
—
EVB9S08DZ128
S08LL
MC9S08LL16/8
DEMO9S08LL16
S08LC
MC9S08LC36/60
DEMO9S08LC60
—
S08LG
MC9S08LG32/16
DEMO9S08LG32
Нет в наличии
RS08L
MC9RS08LA8
DEMO9RS08LA8
MC9RS08LE4
DEMO9RS08LE4
RS08KA
MC9RS08KA1/2
DEMO9RS08KA2
—
MC9RS08KA8/4
DEMO9RS08KA8
—
S08QD
MC9S08QD2/4
DEMO9S08QD4
—
S08QE/B
MC9S08QB8/4
DEMO9S08QB8
MC9S08QE8/4
DEMO9S08QE8
MC9S08QE32/16
DEMO9S08QE32
MC9S0864/96/128
DEMOQE128
—
S08QA
MC9S08QA2/4
DEMO9S08QA4E
—
S08QG
MC9S08QG4/8
DEMO9S08QG8E
—
Инструменты разработки для цифровых сигнальных контроллеров (DSC): сводная таблица
Начальный уровень
Программное обеспечение:
CWX-568-SE*
* Пакет CodeWarrior Development Studio for 56800 Special Edition поставляется бесплатно со всеми 56800 инструментами разработки компании Freescale.
Полномасштабная разработка
Интерфейсный кабель для отладки — CQH-UTP-ONCE-HE
Программное обеспечение:
CW(A/P)-BASIC-NL/FL**
CW(A/P)-STANDARD-NL/FL**
CW(A/P)-PRO-NL/FL**
** CodeWarrior Special Edition ограничен 32 Кбайт скомпилированного кода. В зависимости от потребностей возможны различные варианты наращивания возможностей пакета (upgrade). Более подробную информацию можно получить в ближайшем представительстве компании Freescale.
Семейство
Контроллеры
Демонстрационная плата (начальный уровень)
Оценочная плата (полномасштабная разработка)
56F8000
MC56F8011
DEMO56F8014-EE
—
MC56F8013
DEMO56F8013-EE
—
MC56F8014
DEMO56F8014-EE
—
MC56F802x/3x
—
56F8037EVM
MC56F8006/2
MC56F8006DEMO-T
—
56F8300
MC56F8322/8323
—
MC56F8323EVME
MC56F8345/8346/8347
—
MC56F8367EVME
MC56F8355/8356/8357
—
MC56F8365/8366/8367
—
S12(X) Инструменты разработки: сводная таблица
Начальный уровень
Программное обеспечение:
CWX-HXX-SE*
* Пакет CodeWarrior Development Studio for S12(X) Special Edition поставляется бесплатно со всеми S12(X) инструментами разработки компании Freescale.
Полномасштабная разработка
Интерфейсный кабель для отладки — USBMULTILINKBDME
Программное обеспечение:
CW(A/P)-BASIC-NL/FL**
CW(A/P)-STANDARD-NL/FL**
CW(A/P)-PRO-NL/FL**
** CodeWarrior Special Edition ограничен 32 Кбайт скомпилированного кода. В зависимости от потребностей возможны различные варианты наращивания возможностей пакета (upgrade). Более подробную информацию можно получить в ближайшем представительстве компании Freescale.
Семейство
Микроконтроллеры
Демонстрационная плата (начальный уровень)
Оценочная плата (полномасштабная разработка)
XE
MC9S12XEP100/768
DEMO9S12XEP100
EVB9S12XEP100
XD/B
MC9S12XDP512
DEMO9S12XDT512
EVB9S12XDP512
MC9S12XDT512/384/256, DQ256, D256
MC9S12XDG128, D128, D64
MC9S12XB256/128
XA
MC9S12XA512/256
XS
MC9S12XS256/128/64
DEMO9S12XSFAME
EVB9S12XEP100
MPC55xx Инструменты разработки: сводная таблица
Полномасштабная разработка
Программное обеспечение:
CW(A/P)-BASIC-NL/FL**
CW(A/P)-STANDARD-NL/FL**
CW(A/P)-PRO-NL/FL**
** CodeWarrior Special Edition ограничен 32 Кбайт скомпилированного кода. В зависимости от потребностей возможны различные варианты наращивания возможностей пакета (upgrade). Более подробную информацию можно получить в ближайшем представительстве компании Freescale.
Семейство
Микроконтроллеры
Демонстрационная плата (начальный уровень)
Оценочная плата (полномасштабная разработка)
MPC55xx
MPC5533
—
MPC5533EVBE
MPC5554
—
MPC5554EVBE
MPC5533/4
—
MPC5534EVBE
MPC5566/7
—
MPC5566EVBE
ColdFire Инструменты разработки: сводная таблица
В наборы начального уровня и наборы оценочных плат входит интерфейсный BDM-кабель для отладки прикладного ПО и лицензированная оценочная версия (evaluation) пакета CodeWarrior for ColdFire.
Начальный уровень
Программное обеспечение:
CWX-HXX-SE* (для 51xxxxx)
CWX-MCF-SE* (для остальных)
* Пакет CodeWarrior Development Studio for ColdFire Special Edition поставляется бесплатно со всеми ColdFire инструментами разработки компании Freescale.
Полномасштабная разработка
Программное обеспечение:
CW(A/P)-BASIC-NL/FL**
CW(A/P)-STANDARD-NL/FL**
CW(A/P)-PRO-NL/FL**
JCM
** CodeWarrior Special Edition ограничен 32 Кбайт скомпилированного кода для семейств на базе ядра V1 ColdFire и 64 Kбайт скомпилированного кода для всех других семейств ColdFire. В зависимости от потребностей возможны различные варианты наращивания возможностей пакета (upgrade). Более подробную информацию можно получить в ближайшем представительстве компании Freescale.
3 широкополосных PGA с усилением 2×-16×, 9 различных стоп-режимов
MC56F8002
32
32
12К
2К
1
1×SCI
1×SPI
-
2
3
—
2
1×6 кан.
4
2
1
•
40
•
SOIC_28
•
—
1.8...3.6
MC56F8006DEMO
MC56F8002
MC56F8006
32
32
16К
2К
1
1×SCI
1×SPI
-
2
3
—
2
1×6 кан.
4
2
1
•
40
•
LQFP_48 LQFP_32 SOIC_28
•
—
1.8...3.6
MC56F8006DEMO
MC56F8006
Сброс по вкл. питания и обнаружению снижения напряжения питания ниже допустимого уровня
MC56F8011
32
32
12К
2К
1
1×SCI
1×SPI
—
2×3 кан.
—
—
—
1×6 кан.
4
4
—
•
26
•
LQFP_32
•
—
3.0...3.6
DEMO56F8014_EE
MC56F8011
MC56F8013
32
32
16К
4К
1
1×SCI
1×SPI
—
2×3 кан.
—
—
—
1×6 кан.
4
4
—
•
26
•
LQFP_32
•
•
3.0...3.6
DEMO56F8013_EE
MC56F8013
MC56F8014
32
32
16К
4К
1
1×SCI
1×SPI
—
2×4 кан.
—
—
—
1×5 кан.
3
4
—
•
26
•
LQFP_32
•
•
3.0...3.6
DEMO56F8014_EE
MC56F8014
MC56F8023
32
32
32К
4К
1
1×QSCI
1×QSPI
—
2×3 кан.
2
2 (внутр.)
—
1×6 кан.
4
4
1
•
26
•
LQFP_32
•
•
3.0...3.6
56F8037EVM
MC56F8023
MC56F8025
32
32
32К
4К
1
1×QSCI
1×QSPI
—
2×4 кан.
2
2 (внутр.)
—
1×6 кан.
4
4
3
•
35
•
LQFP_44
•
•
3.0...3.6
56F8037EVM
MC56F8025
MC56F8027
32
32
32К
4К
1
2×QSCI
2×QSPI
1×MSCAN
2×8 кан.
2
2 (внеш.)
—
1×6 кан.
4
3
3
•
53
•
LQFP_64
•
•
3.0...3.6
56F8037EVM
MC56F8027
MC56F8036
32
32
64К
8К
1
1×QSCI
1×QSPI
1×MSCAN
2×5 кан.
2
2 (внутр.)
—
1×6 кан.
4
4
3
•
39
•
LQFP_48
•
•
3.0...3.6
56F8037EVM
MC56F8036
MC56F8037
32
32
64К
8К
1
2×QSCI
2×QSPI
1×MSCAN
2×8 кан.
2
2 (внеш.)
—
1×6 кан.
4
8
3
•
53
•
LQFP_64
•
•
3.0...3.6
56F8037EVM
MC56F8037
MC56F8122
40
40
40К
8К
—
1×SCI
1×SPI
—
2×3 кан.
—
—
—
—
—
8
—
—
21
•
LQFP_48
•
—
3.0...3.6
MC56F8323EVME
MC56F8122
MC56F8123
40
40
40К
8К
—
1×SCI
1×SPI
—
2×4 кан.
—
—
—
—
—
8
—
—
27
•
LQFP_64
•
—
3.0...3.6
MC56F8323EVME
MC56F8123
MC56F8135
40
40
72К
8К
—
2×SCI
2×SPI
—
4×4 кан.
—
—
1
1×6 кан.
4
8
—
—
49
•
LQFP_128
•
—
3.0...3.6
MC56F8367EVME
MC56F8135
MC56F8145
40
40
136К
8К
—
2×SCI
2×SPI
—
4×4 кан.
—
—
1
1×6 кан.
4
8
—
—
49
•
LQFP_128
•
—
3.0...3.6
MC56F8367EVME
MC56F8145
MC56F8146
40
40
136К
8К
—
2×SCI
2×SPI
—
4×4 кан.
—
—
1
1×6 кан.
4
8
—
—
62
•
LQFP_144
•
—
3.0...3.6
MC56F8367EVME
MC56F8146
MC56F8147
40
40
136К
16К
—
2×SCI
2×SPI
—
4×4 кан.
—
—
1
1×6 кан.
4
8
—
—
76
•
LQFP_160
•
—
3.0...3.6
MC56F8367EVME
MC56F8147
MC56F8155
40
40
272К
16К
—
1×SCI
1×SPI
—
4×4 кан.
—
—
1
1×6 кан.
4
8
—
—
49
•
LQFP_128
•
—
3.0...3.6
MC56F8367EVME
MC56F8155
MC56F8156
40
40
272К
16К
—
1×SCI
1×SPI
—
4×4 кан.
—
—
1
1×6 кан.
4
8
—
—
62
•
LQFP_144
•
—
3.0...3.6
MC56F8367EVME
MC56F8156
MC56F8157
40
40
272К
32К
—
1×SCI
1×SPI
—
4×4 кан.
—
—
1
1×6 кан.
4
8
—
—
76
•
LQFP_160
•
—
3.0...3.6
MC56F8367EVME
MC56F8157
MC56F8165
40
40
544К
32К
—
2×SCI
2×SPI
—
4×4 кан.
—
—
1
1×6 кан.
4
8
—
—
49
•
LQFP_128
•
—
3.0...3.6
MC56F8367EVME
MC56F8165
MC56F8166
40
40
544К
32К
—
2×SCI
2×SPI
—
4×4 кан.
—
—
1
1×6 кан.
4
8
—
—
62
•
LQFP_144
•
—
3.0...3.6
MC56F8367EVME
MC56F8166
MC56F8167
40
40
544К
12К
—
2×SCI
2×SPI
—
4×4 кан.
—
—
1
1×6 кан.
4
8
—
—
76
•
LQFP_160
•
—
3.0...3.6
MC56F8367EVME
MC56F8167
MC56F8322
60
60
48К
12К
—
2×SCI
2×SPI
1×FlexCAN
2×3 кан.
—
—
1
1×6 кан.
1
8
—
•
21
•
LQFP_48
•
•
3.0...3.6
MC56F8323EVME
MC56F8322
MC56F8323
60
60
48К
12К
—
2×SCI
2×SPI
1×FlexCAN
2×4 кан.
—
—
1
1×6 кан.
3
8
—
•
27
•
LQFP_64
•
•
3.0...3.6
MC56F8323EVME
MC56F8323
MC56F8335
60
60
80К
12К
—
2×SCI
2×SPI
1×FlexCAN
4×4 кан.
—
—
2
2×6 кан.
4+4
16
—
—
49
•
LQFP
•
•
3.0...3.6
MC56F8367EVME
MC56F8335
MC56F8345
60
60
144К
12К
—
2×SCI
2×SPI
1×FlexCAN
4×4 кан.
—
—
2
2×6 кан.
4+4
16
—
—
49
•
LQFP_128
•
•
3.0...3.6
MC56F8367EVME
MC56F8345
MC56F8346
60
60
144К
12К
—
2×SCI
2×SPI
1×FlexCAN
4×4 кан.
—
—
2
2×6 кан.
3+4
16
—
—
62
•
LQFP_144
•
•
3.0...3.6
MC56F8367EVME
MC56F8346
MC56F8347
60
60
144К
12К
—
2×SCI
2×SPI
1×FlexCAN
4×4 кан.
—
—
2
2×6 кан.
4+4
16
—
—
76
•
LQFP_160
•
•
3.0...3.6
MC56F8367EVME
MC56F8347
MC56F8355
60
60
280К
20К
—
2×SCI
2×SPI
1×FlexCAN
4×4 кан.
—
—
2
2×6 кан.
4+4
16
—
—
49
•
LQFP_128
•
•
3.0...3.6
MC56F8367EVME
MC56F8355
MC56F8356
60
60
280К
20К
—
2×SCI
2×SPI
1×FlexCAN
4×4 кан.
—
—
2
2×6 кан.
3+4
16
—
—
62
•
LQFP_144
•
•
3.0...3.6
MC56F8367EVME
MC56F8356
MC56F8357
60
60
280К
20К
—
2×SCI
2×SPI
1×FlexCAN
4×4 кан.
—
—
2
2×6 кан.
4+4
16
—
—
76
•
LQFP_160
•
•
3.0...3.6
MC56F8367EVME
MC56F8357
MC56F8365
60
60
576К
36К
—
2×SCI
2×SPI
2×FlexCAN
4×4 кан.
—
—
2
2×6 кан.
4+4
16
—
—
49
•
LQFP_128
•
•
3.0...3.6
MC56F8367EVME
MC56F8365
MC56F8366
60
60
576К
36К
—
2×SCI
2×SPI
2×FlexCAN
4×4 кан.
—
—
2
2×6 кан.
3+4
16
—
—
62
•
LQFP_144
•
•
3.0...3.6
MC56F8367EVME
MC56F8366
MC56F8367
60
60
576К
36К
—
2×SCI
2×SPI
2×FlexCAN
4×4 кан.
—
—
2
2×6 кан.
4+4
16
—
—
76
•
LQFP_160
•
•
3.0...3.6
MC56F8367EVME
MC56F8367
Больше информации по чипам MPC55xx можно найти, посетив freescale.com/MPC55xx
Больше информации по чипам S12x можно найти, посетив freescale.com/S12x
HC(S)08/RS08 Инструментальные средства разработки
Всё, что вам надо. Добавьте только свою фантазию.
Оценочные платы (Evaluation Boards — EVB)*
Оценочные платы дают пользователям возможность «прошивать» и отлаживать достаточно сложные программы, в которых используются развёрнутые функции ввода/вывода и периферийные блоки.
Включает бесплатный пакет CodeWarrior Development Studio Special Edition.
Демонстрационные платы (DEMO)*
Демонстрационные платы — недорогие инструменты ведения разработок, позволяющие пользователям «прошивать» и отлаживать код, в котором используются базовые функции ввода/вывода и периферийные блоки.
Включает бесплатный пакет CodeWarrior Development Studio Special Edition.
BDM Multilink (USBMULTILINKBDME)*
Недорогой инструмент ведения разработок для микроконтроллеров RS08, HCS08 и HCS12, обеспечивающий с помощью интерфейса BDM внутрисхемное программирование флэш-памяти, отладку и эмуляцию в режиме реального времени.
Включает бесплатный пакет CodeWarrior Development Studio Special Edition.
USBMULTILINK08E*
Обеспечивает внутрисхемную отладку и программирование микроконтроллеров HC08 через стандартный последовательный интерфейс отладки/задания точек останова MON8.
Включает бесплатный пакет CodeWarrior Development Studio Special Edition.
Cyclone Pro (M68CYCLONEPROE)*
Cyclone Pro обеспечивает те же возможности, что USBMULTILINKBDME и SMULTILINK08E плюс последовательные интерфейсы USB/Ethernet.
Внутрисхемные эмуляторы (FSICE)**
Высокоэффективная эмулирующая система для микроконтроллеров HC08. Помимо традиционно присущей отладки, предоставляет также расширенные возможности: внутрисхемное программирование флэш-памяти, удаленную отладку и работающий в режиме реального времени шинный анализатор.
Не нужны для микроконтроллеров семейств HCS08 и RS08. В микроконтроллерах HCS08 имеются встроенные средства внутрисхемной эмуляции (In-Circuit Emulation — ICE). У микроконтроллеров RS08 есть встроенная система фоновой отладки с однопроводным интерфейсом отладки и эмуляции.
Новый пакет CodeWarrior Development Studio для микрокнотроллеров
Чтобы вы могли легко работать с любым микроконтроллером семейств RS08, HC(S)08 и V1 ColdFire, являющихся членами суперсемейства Freescale Controller Continuum, был разработан единый интегральный набор инструментальных средств. Отмеченная наградами интегральная среда разработки (IDE) CodeWarrior обеспечивает не только выполнение таких базовых задач, как генерация кода и отладка. В ней вы также найдёте различные встроенные функции и утилиты, которые помогут вам поставить на рынок более качественный продукт и в меньшие сроки.
Чтобы помочь вам в работе, в состав пакета включено более 100 проектов-примеров. Вы можете, воспользовавшись помощью мастера New Project Wizard, создать свой собственный рабочий проект, всего семь раз кликнув мышкой. А когда рынок требует внести изменения в уже частично проработанный проект, вы можете, всего лишь четыре раза щёлкнув мышкой, сделать целевым другой микроконтроллер. Выберите микроконтроллер и задайте подключение по умолчанию. Среда разработки (IDE) автоматически переконфигурирует ваш проект, установит корректные инструменты сборки (компилятора, ассемблера, линкера) и найдет подходящие файлы поддержки (заголовочных файлов, библиотек, файлов связей). В случае переходов между 8-битными и 32-битными микроконтроллерами серии Flexis выполнение портирования вручную потребовало бы значительных усилий.
Разработчики, использующие Processor Expert — инструмент быстрой разработки приложения, интегрированный в IDE CodeWarrior — тоже увидят, что процесс замены одного микроконтроллера компании Freescale на другой очень прост. Для настройки проекта с помощью утилиты Processor Expert вы должны определить требуемую функциональность своего проекта. Далее Processor Expert генерирует оттестированный и оптимизированный Си-код, подстроенный под ваше приложение и выбранный микроконтроллер. При замене микроконтроллера с помощью мастера MCU Change Wizard утилита Processor Expert создаёт карту программных и периферийных компонентов, которая определяет функциональность вашего проекта в терминах тех ресурсов, что имеются во вновь выбранном микроконтроллере. Теперь вам только остаётся разрешить вопросы, связанные с ресурсами, на которые указала утилита Processor Expert, и дело сделано! К оглавлению
СИММЕТРОН
