Дискретные транзисторы серии CoolMOS™ С7
Серия разработана для достижения рекордного уровня эффективности.
600-В CoolMOS™ C7 — флагманская технология CoolMOS™ для высокоскоростных переключений в топологиях с жёсткой коммутацией и других высокопроизводительных топологий.
Серии полевых МОП-транзисторов CoolMOS™ C7 Superjunction (SJ) от Infineon на 600 и 650 В разработаны для достижения рекордного уровня эффективности, предлагая существенный выигрыш по эффективности во всём диапазоне нагрузок, в топологиях с жёстким переключением в сравнении с другими сериями CoolMOS™ и конкурентами.
Серия 600-В CoolMOS™ C7 позволяет снизить потери на 50% при выключении (EOSS), что обеспечивает высокий уровень производительности в PFC, TTF и других аппаратных переключениях, а также в топологиях LLC.
Серия 650-В CoolMOS™ C7 обеспечивает новый уровень производительности в устройствах с жёстким переключением, таких как корректор коэффициента мощности (PFC), а также когда требуются дополнительные 50 В для максимального значения напряжения пробоя по сравнению с 600-В CoolMOS™ C7. Применение транзисторов данной серии позволяет повысить эффективность устройств во всём диапазоне нагрузок за счёт балансировки ряда ключевых параметров.
Особенности серии CoolMOS™ С7:
- Снижены потери при переключении (такие параметры как QG, COSS), что обеспечивает более высокую частоту переключения
- Подходит для топологий с жёстким переключением (650 В и 600 В)
- Подходит для резонансных топологий (только 600 В)
- Высокая эффективность в топологиях с жёстким переключением, таких как PFC и TTF
- Уменьшение размера и стоимости магнитных компонентов за счёт увеличения частоты переключения (например, в диапазоне 65…130 кГц)

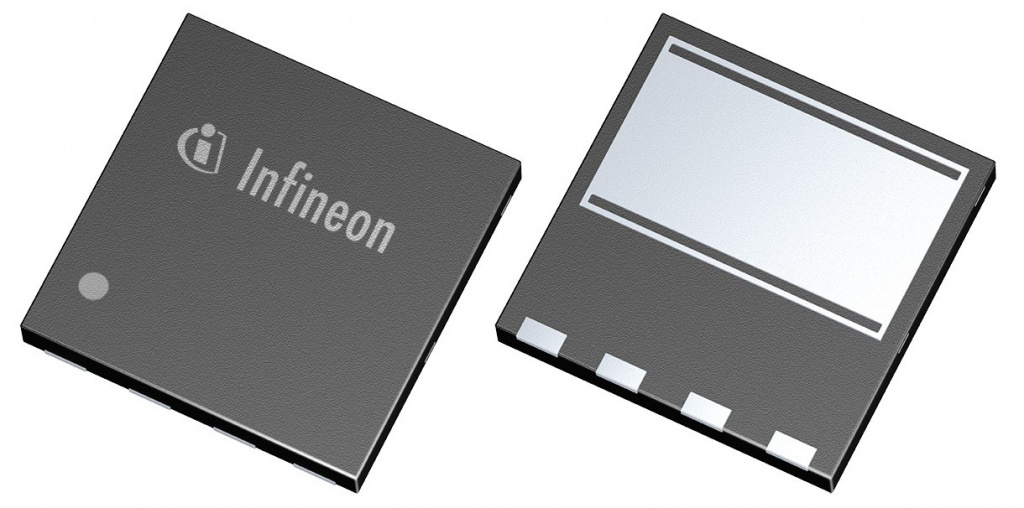

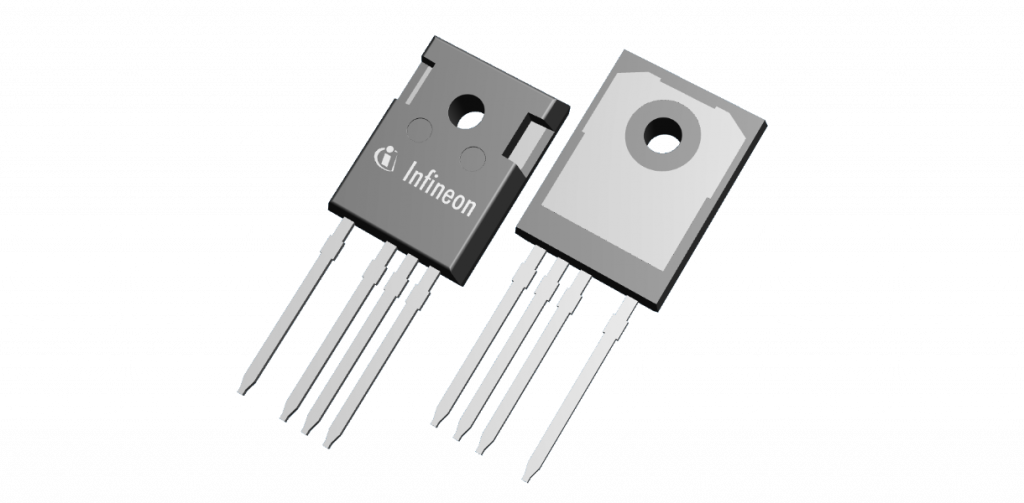

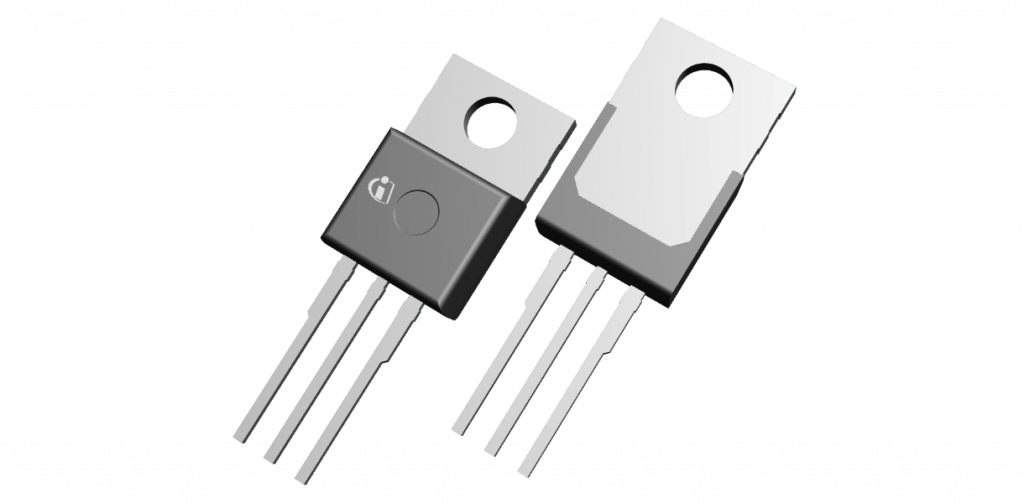

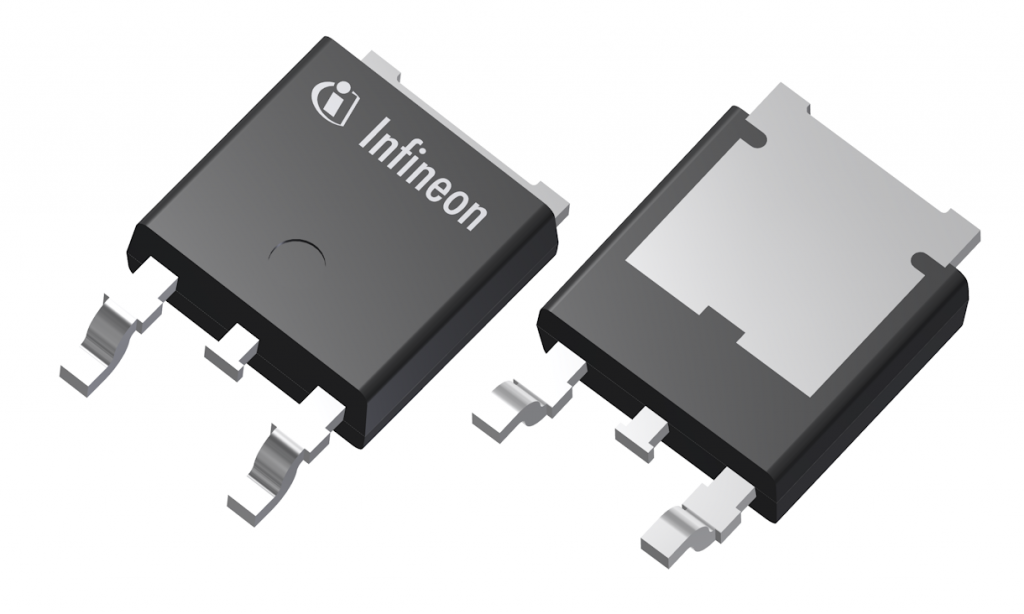

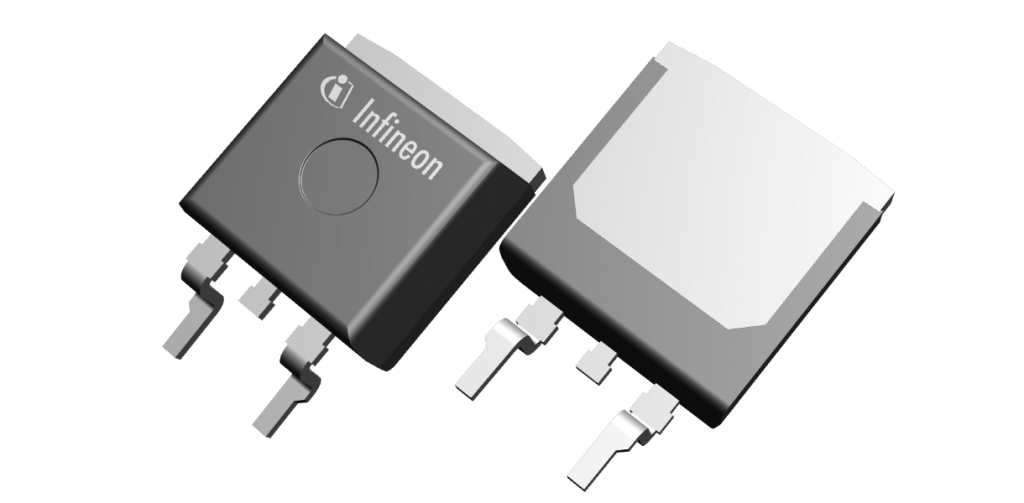

- Повышенная удельная мощность ,благодаря использованию меньших корпусов
