- Артикул: 00456803
- Количество в упаковке: 100

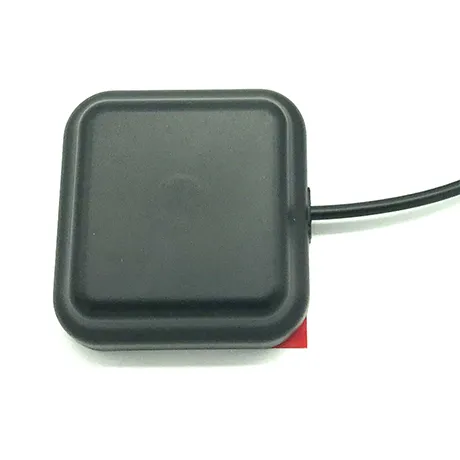

JCA236S-300-01S-C-L5 JC Antenna (Jinchang)
Краткое описание
Код товара у производителя: JCA236S-300-01S-C-L5
Производитель: JC Antenna (Jinchang)
Спецификация
Активная антенна для задач спутниковой навигации GNSS в диапазонах L1 и L5
Антенна JCA236S-300-01S-C-L5 предназначена для приема сигналов спутниковой навигации GNSS (GPS, ГЛОНАСС, GALILEO, BEIDOU, SBAS) в частотных диапазонах L1 и L5. Компактные размеры, водонепроницаемый корпус класса IP67 (полная защита от пыли мощных струй воды) и магнитное основание позволяют использовать антенну в автомобильных и прочих уличных применениях, требующих высокой устойчивости к погодным воздействиям.
Антенна JCA236S-300-01S-C-L5 предназначена для приема сигналов спутниковой навигации GNSS (GPS, ГЛОНАСС, GALILEO, BEIDOU, SBAS) в частотных диапазонах L1 и L5. Компактные размеры, водонепроницаемый корпус класса IP67 (полная защита от пыли мощных струй воды) и магнитное основание позволяют использовать антенну в автомобильных и прочих уличных применениях, требующих высокой устойчивости к погодным воздействиям.
Производитель
JC Antenna (Jinchang)
Код товара производителя
JCA236S-300-01S-C-L5
Наименование класса номенклатуры
Антенна
Основные характеристики
Беспроводные технологии
(WiFi, BT и т.д.)
Верхний диапазон
BDS-B1 / GPS-L1 / GLONASS-G1: 1561.098 МГц - 1602 МГц
Нижний диапазон
GPS-L5: 1176 МГц
К усил.
(коэффициент усиления)
28±2 dB
Метод крепления
Магнит
Тип антенны
Активная внешная с кабелем и разъемом
Импеданс
(Ом)
50 Ом
Коэффициент LNA
(стоячей волны)
≤2.0
Осевое отношение
≤3 dB
Рабочая температура
-40℃...+85℃
Горизонтальный угол раскрыва
360°
Кабель
RG174 3M
Коэффициент стоячей волны
≤1.5
Класс защиты
IP67
Относительная влажность
До 95%
Неравномерность в полосе пропускания
≤1.5 дБ
Потребление тока
≤45 мА
Питание
3 - 5 В (DC)
Максимальное усиление
3 dBic
Вибрации
10 – 55 Гц с амплитудой 1.5 мм 2 часа
Коэффициент шума
≤1.0 dB
Разъём
SMA male
Сертификаты
Соответствие ROHS
Да
Упаковка
Количество в упаковке
100
Документация и файлы для загрузки
раскрыть всеDatasheets (1)
Datasheet JCA236S-300-01S-C-XX JC Antenna (Jinchang)
Английский язык
pdf
902.15 КБ
Антенна JCA236S-300-01S-C-L5, производителя JC Antenna (Jinchang)
Ключевые параметры компонента JCA236S-300-01S-C-L5: Беспроводные технологии: Верхний диапазон BDS-B1 / GPS-L1 / GLONASS-G1: 1561.098 МГц - 1602 МГц Нижний диапазон GPS-L5: 1176 МГц; К усил.: 28±2 dB; Метод крепления: Магнит; Тип антенны: Активная внешная с кабелем и разъемом.
