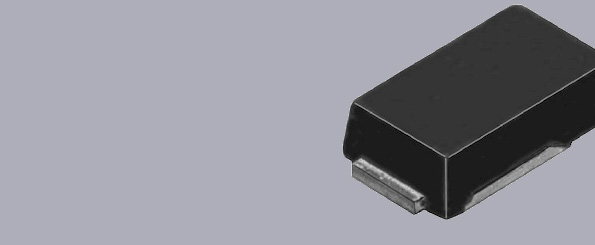

1- и 2-амперные сверхбыстродействующие диоды Vishay FRED Pt® в корпусе SMP
1- и 2-амперные сверхбыстродействующие диоды Vishay FRED Pt® в корпусе SMP позволяют увеличить плотность мощности и повысить эффективность
Компания Vishay расширяет номенклатуру своих сверхбыстродействующих диодов FRED Pt® восемью новыми 100- и 200-вольтовыми приборами в корпусе SMP (DO-220AA) серии eSMP®, включая первые в промышленности приборы с максимальным током 2 А.
- Размеры 3.85 x 2.03 мм при высоте профиля 1 мм
- Альтернатива приборам в корпусе SMA (DO-214AC), занимают меньше места на плате и позволяют увеличить плотность мощности
- Асимметричная конструкция с одной большой металлической контактной площадкой для отвода тепла обеспечивает превосходные тепловые характеристики
- Чрезвычайно малое время обратного восстановления — вплоть до 14 нс, сниженный до 10 нКл накапливаемый заряд Qrr и «мягкое» восстановление во всём диапазоне рабочих температур от –55 до +175°C
- Уровень чувствительности к влажности MSL-1 согласно стандарту J-STD-020, максимальная температура при пайке оплавлением после вскрытия упаковки и без дополнительной просушки (LF) +260°C
- Соответствуют требованиям директивы RoHS, не содержат галогенов.
Преимущества:
- Позволяют увеличить плотность мощности, обеспечивая достижение высоких значений номинальных токов, обычно характерных для приборов в корпусе SMA (DO-214AC), для диодов в более компактном корпусе SMP, которым требуется на 24% меньше площади на печатной платы
- Благодаря малому прямому падению напряжения снижаются потери и возрастает эффективность
- Идеально подходят для автоматизированного монтажа, возможен автоматизированный оптический контроль (Automated Optical Inspection — AOI) в автомобильных системах
Применение
Высокочастотные инверторы, DC/DC-преобразователи, обратные диоды, корректоры коэффициента мощности в следующих устройствах:
- автомобильные блоки управления двигателем (Engine Control Unit — ECU), антиблокировочные тормозные системы (Anti-Lock Braking System — ABS), газоразрядные (High Intensity Discharge — HID) и светодиодные осветительные системы;
- источники питания телекоммуникационного и промышленного оборудования.
Основные технические характеристики
Корпус | Прибор | IF(AV) | V(BR) | VF (тип.) при IF | trr (тип.) при (см. параметры) | Qrr (тип.) при (см. параметры) | AEC-Q101 | |||
[А] | [В] | [В] | [А] | [нс] | при (IF, diF/dt, VR) | [нКл] | ||||
SMP | VS-1ENH01HM3 | 1 | 100 | 0.69 | 1 | 14 | 1 А, 200 А/мкс, 100 В | 10 | Да | |
VS-1ENH02HM3 | 1 | 200 | 0.69 | 1 | 14 | 1 А, 200 А/мкс, 100 В | 10 | Да | ||
VS-2ENH01HM3 | 2 | 100 | 0.79 | 2 | 16 | 2 А, 200 А/мкс, 100 В | 15 | Да | ||
VS-2ENH02HM3 | 2 | 200 | 0.79 | 2 | 16 | 2 А, 200 А/мкс, 100 В | 15 | Да | ||
VS-1ENH01-M3 | 1 | 100 | 0.69 | 1 | 14 | 1 А, 200 А/мкс, 100 В | 10 | Нет | ||
VS-1ENH02-M3 | 1 | 200 | 0.69 | 1 | 14 | 1 А, 200 А/мкс, 100 В | 10 | Нет | ||
VS-2ENH01-M3 | 2 | 100 | 0.79 | 2 | 16 | 2 А, 200 А/мкс, 100 В | 15 | Нет | ||
VS-2ENH02-M3 | 2 | 200 | 0.79 | 2 | 16 | 2 А, 200 А/мкс, 100 В | 15 | Нет |
Наличие
Уже возможен заказ как отдельных образцов, так и промышленных партий новых диодов FRED Pt, срок поставки при заказе крупных партий приборов — 20 недель.
Спецификации продукции на веб-сайте компании Vishay:
http://www.vishay.com/ppg?96544 (VS-1ENH01HM3, VS-1ENH02HM3)
http://www.vishay.com/ppg?96548 (VS-2ENH01HM3, VS-2ENH02HM3)
http://www.vishay.com/ppg?96578 (VS-1ENH01-M3, VS-1ENH02-M3)
http://www.vishay.com/ppg?96577 (VS-2ENH01-M3, VS-2ENH02-M3)
Техническая поддержка: vishay@symmetron.ru
