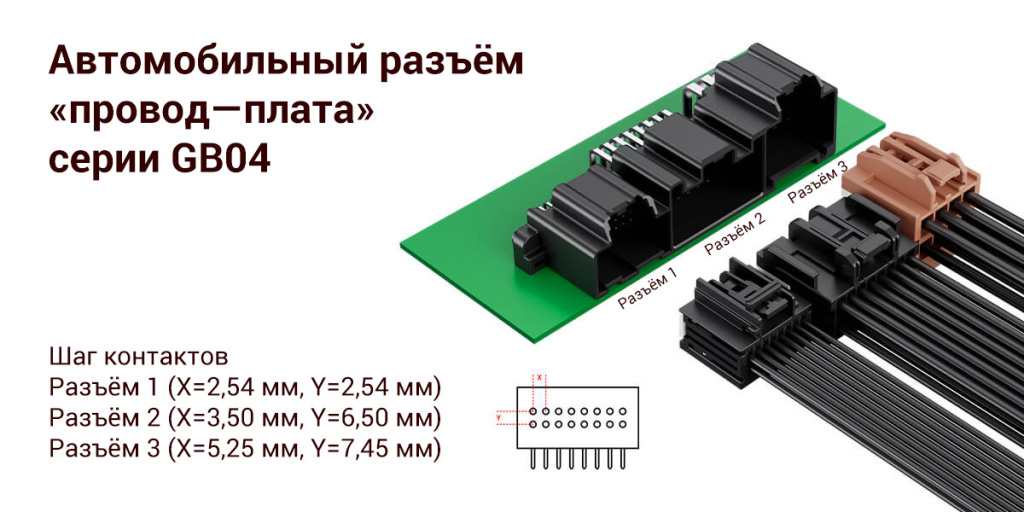

Автомобильные разъёмы «провод—плата» серии GB04 производства компании Greenconn
Сегодня, в эпоху стремительного развития технологий, когда происходит постоянное совершенствование и усложнение электронных устройств, повышаются требования к рабочим характеристикам разъёмов. С наибольшей очевидностью это проявляется в таких быстро прогрессирующих секторах как автомобильная электроника, умные дома и автоматизация производства, где непрерывно растёт спрос на интегрированные, высокопроизводительные разъёмы. В ответ на запросы рынка компания Greenconn выпустила серию GB04 автомобильных разъёмов типа «провод—плата» — решение, которое сочетает в себе уникальные рабочие характеристики и инновационный дизайн для удовлетворения требований к передаче больших токов, обеспечивая при этом высокую надёжность соединений в условиях ограниченного пространства.
За счёт использования высококачественных материалов и инновационной конструкции интегрированного корпуса разъёмы серии GB04 позволяют добиться значительной экономии пространства на печатной плате и снизить производственные затраты. Благодаря уникальной интегрированной тройной конструкции достигается оптимальный баланс между размером и функциональностью, что делает эту серию идеальным решением для компактных устройств. Разъёмы серии GB04 имеют механизм для соединения «вслепую» и прочный замок, гарантирующие простоту установки и надёжное соединение. При вставке каждого штекера в разъём отчётливо слышен щелчок, обеспечивающий интуитивную обратную связь и гарантирующий правильность сборки. Характеризующиеся высокой нагрузочной способностью по току и отвечающие стандартам USCAR-2, разъёмы серии GB04 обеспечивают длительный срок службы и надёжную работу в жёстких условиях эксплуатации.

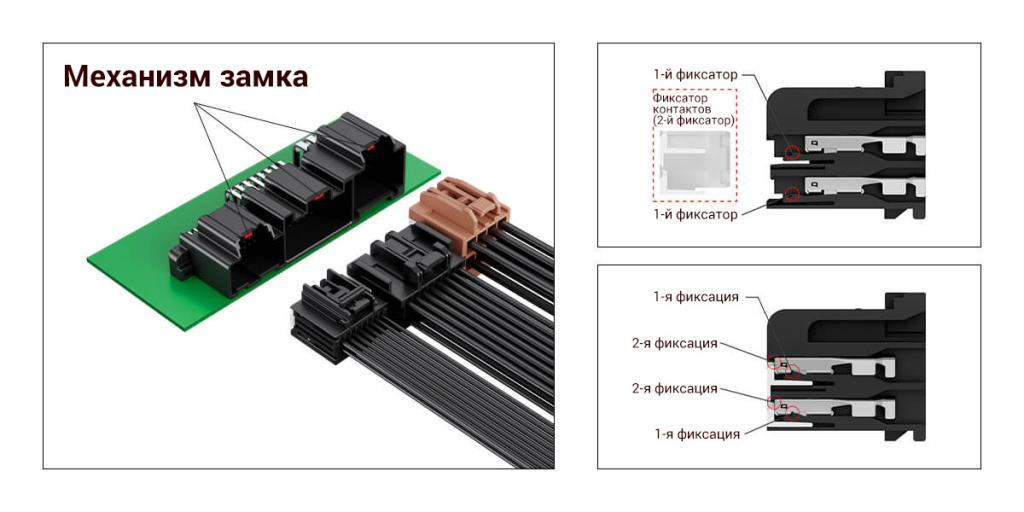

Механизм замка с двойной фиксацией в разъёмах серии GB04
Особенности продукции:
Интегрированная тройная конструкция: оптимальное использование пространства в компактных устройствах.
Замок и структура TPA: предотвращение случайного разъединения и гарантия стабильного контакта.
Блокировка контактов: гарантия надёжности соединения и повышение стабильности контакта.
Механизм для соединения «вслепую»: предотвращение некорректной вставки разъёма и повышение качества сборки.
Технические характеристики разъёмов серии GB04
|
Электрические характеристики |
|
|
Номинальный ток |
Контакт 0.64*0.64: 6 А (DC) |
|
Номинальное напряжение |
250 В (AC/DC) |
|
Сопротивление изоляции |
Не менее 100 Мом |
|
Сопротивление контактов |
Не более 20 мОм |
|
Выдерживаемое напряжение |
1000 В (AC) |
|
Механические характеристики |
|
|
Механические удары и вибрация |
Соответствие стандарту USCAR V1 |
|
Условия эксплуатации |
|
|
Рабочая температура |
–40…+105°С |
Материалы и покрытие
|
Изолирующие материалы |
PA66, чёрный (разъём на плату); PBT, чёрный/коричневый (разъём на кабель) — гарантия отличных изоляционных характеристик |
|
Материал контактов |
медный сплав (с покрытием оловом), обеспечивает высокую проводимость и стойкость к коррозии |
|
Сечение проводов |
0.35…1.00 мм² (AWG22…16), поддержка различных номинальных токов |
Таблица выбора разъёмов серии GB04
|
Разъём на плату |
|
Разъём на кабель (ответная часть) |
|||||
|
Количество контактов |
Наименование |
Номер разъёма по порядку |
Разъём |
Корпус |
Артикул выводов |
Сечение провода |
|
|
40 |
GPZB223 |
1 |
16 |
MCZHA215 |
ARH160 |
0.35 - 0.50 мм2 (AWG 22-20) |
|
|
2 |
16 |
MCZ3A201 |
AR3102 |
0.80 - 1.00 мм2 (AWG 18-16) |
|||
|
3 |
8 |
MCZZA210 |
ARZ1F9 |
0.80 - 1.00 мм2 (AWG 18-16) |
|||
Области применения:
Автомобильные информационно-развлекательные системы, промышленное оборудование, устройства для умного дома, новые энергетические системы и др.
