Forlinx представляет систему-на-модуле на базе Renesas RZ/G2L и плату для разработки

Процессоры Renesas RZ/G2L или RZ/V2L Cortex-A55/M33 недавно нашли своё применение в новых системах-на-модуле (SoM) и одноплатных компьютерах.

Компания Forlinx Embedded представила систему-на-модуле FET-G2LD-C на базе Renesas RZ/G2L и соответствующую отладочную плату OK-G2LD-C с большим количеством входов/выходов, включая двойной Gigabit Ethernet, RS485 и интерфейсы CAN-шины, встроенный Wi-Fi и Bluetooth, а также дополнительный модуль EC20 4G mini PCIe.

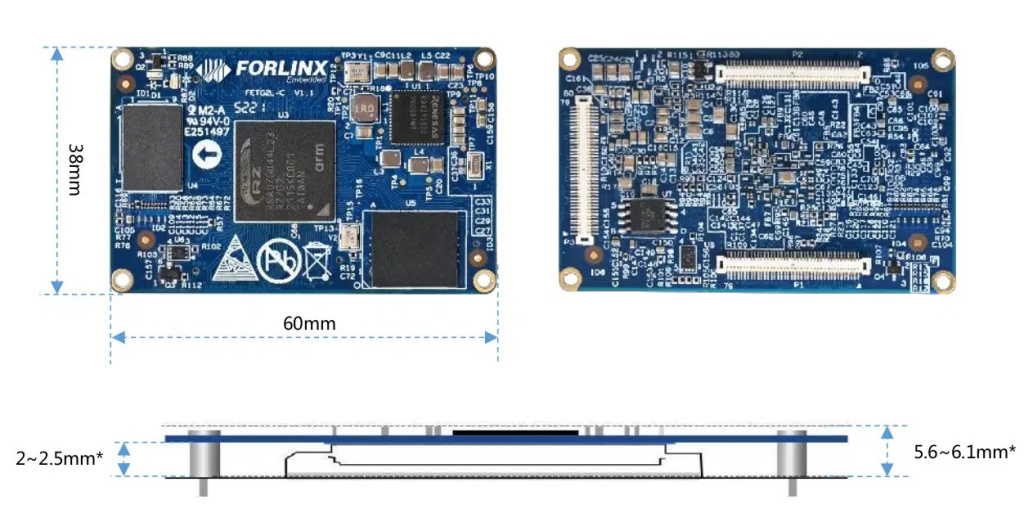

Система-на-модуле FET-G2LD-C

Характеристики:

• SoC — Renesas RZ/G2L (R9A07G044Lxx), двух- или одноядерный процессор ARM Cortex-A55 с частотой 1,2 ГГц, с реальным ядром ARM Cortex-M33 с частотой 200 МГц, графический процессор ARM Mali-G31 с OpenGL ES 1.1/2.0/3.1/3.2, Vulkan 1.1, OpenCL 2.0, 1080p30 VPU с кодированием/декодированием видео H.264 AVC/MVC

• Оперативная память — 1 ГБ / 2 ГБ DDR4

• eMMC — 8 ГБ или 16 ГБ

• QSPI NOR 16 МБ

• 3x 80-контактных разъёма B2B

• Видеоинтерфейс MIPI-DSI и RGB с разрешением до 1920×1080

• 2x 1000 Мбит/с Ethernet (GMAC)

• 2x CAN-FD

• 7x UART

• USB 2.0

• SPI, I2C, ADC

• Напряжение питания — 5 В постоянного тока

• Размеры — 60 х 38 мм

• Диапазон рабочих температур — от –40 до +85°C

• Операционная система Linux 4.19 BSP, с виртуальной машиной Ubuntu и демо-версиями Qt

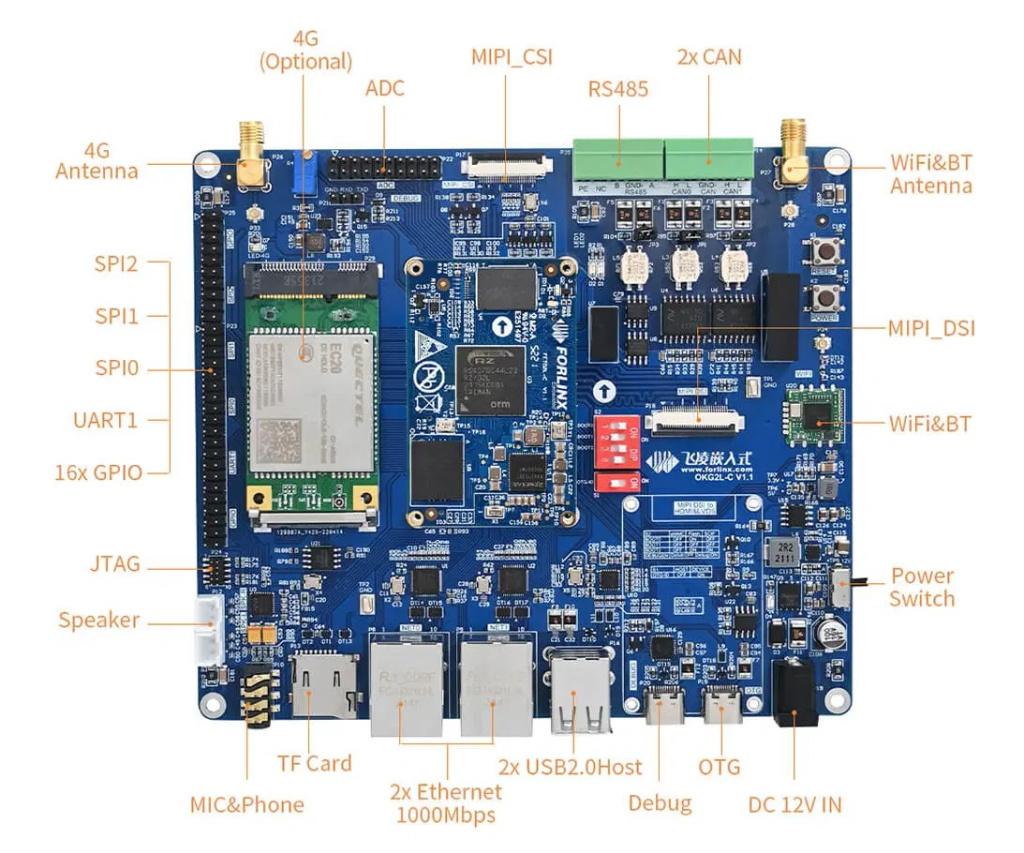

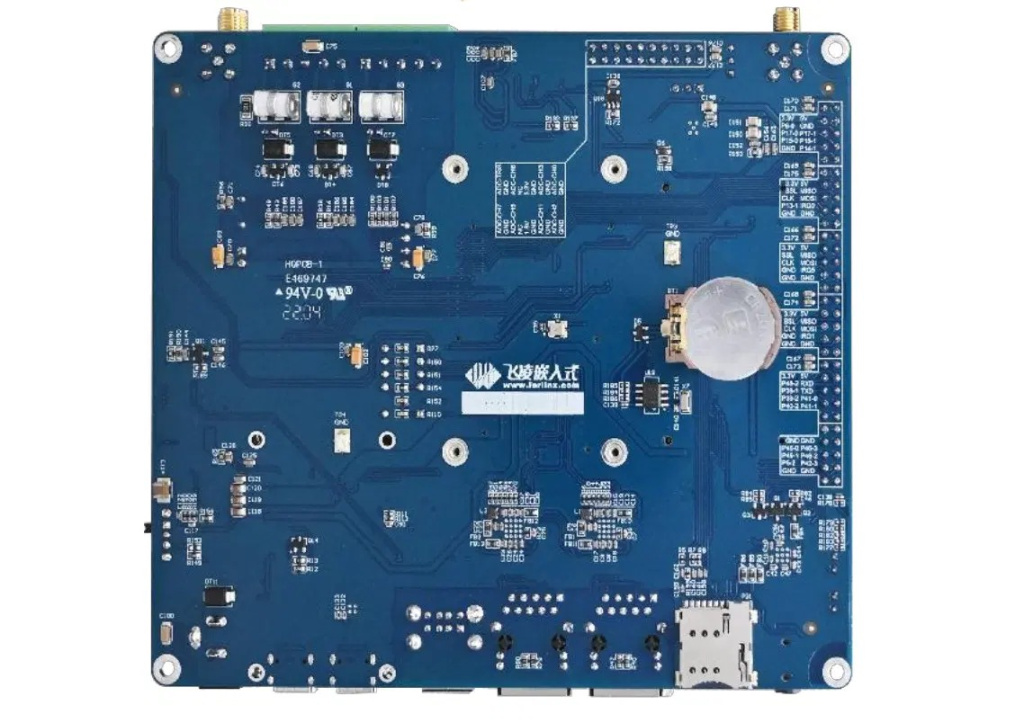

Отладочная плата Renesas RZ/G2L

Технические характеристики отладочной платы OK-G2LD-C:

• SoM — FET-G2LD-C с двухъядерным процессором Renesas RZ/G2L

• Слот для карты microSD

• 1х QSPI на несущей плате

• Интерфейс дисплея — 1x 4-линейный разъём MIPI DSI FPC с дополнительным 7-дюймовым дисплеем разрешением 1024×600

• Интерфейс камеры — 26-контактный разъём MIPI CSI FPC с поддержкой датчика OV5645 с разрешением до 2592×1944

• Аудио:

• аудиокодек WM8960
• разъёмы для динамиков 1W8Ω
• 3,5-мм аудиоразъём с сигналами микрофона и наушников
• Сеть:


• 2х порта Gigabit Ethernet RJ45
• 2,4 ГГц Wi-Fi 4 и Bluetooth 4.0 через модуль RL-UM02WBS-8723BU-V1.2 + антенный разъём SMA
• дополнительный модуль 4G LTE (EC20), а также разъём для SIM-карты и разъём для антенны SMA

• USB — 2x хост-порта USB 2.0, 1x порт USB 2.0 OTG Type-C


• Последовательный порт:


• 2x CAN FD
• RS485
• Остальные интерфейсы:

• 3x I2C, 1x PWM, 1x UART, 3x SPI, 16x GPIO
• 8x ADC

• Отладка — разъём JTAG

• Прочее — RTC

Система-на-модуле Renesas RZ/G2L и макетная плата предназначены для применения в промышленности, здравоохранении, транспортных средствах, системах безопасности, энергетической и химической промышленности, связи, а также в устройствах ответственного применения, где может понадобиться долгосрочная поддержка (более 10 лет).

Более подробную информацию о SoM FET-G2LD-C и наборе для разработки OK-G2LD-C можно найти на странице продукции.

Выражаем свою благодарность источнику, из которого взята и переведена статья, — сайту cnx-software.com.

Оригинал статьи вы можете прочитать здесь.
