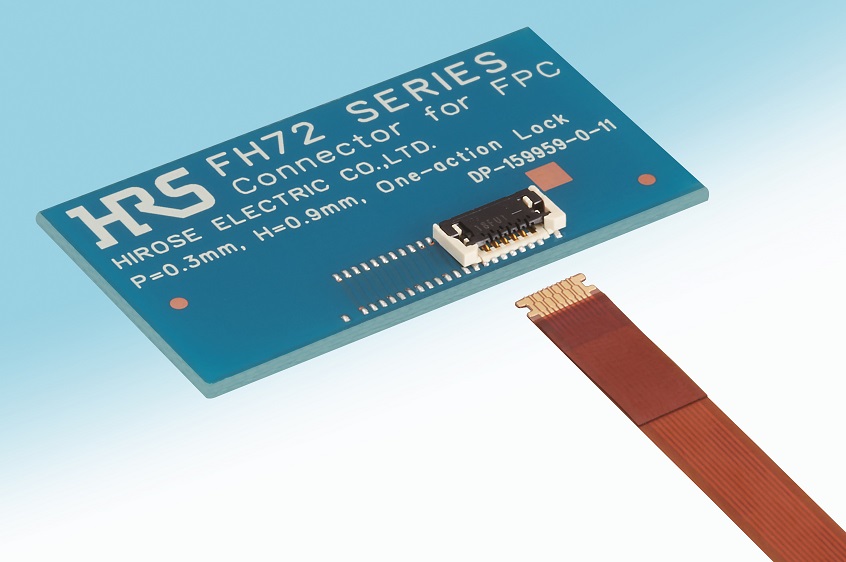

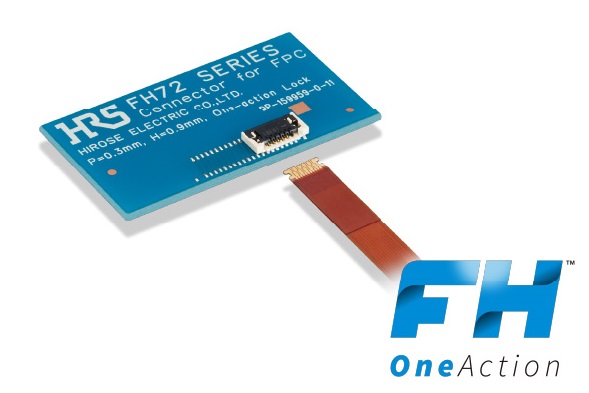

FPC-разъём Hirose серии FH72 с верхним контактом, шагом 0,3 мм и автоматическим фиксатором.
Компания Hirose представила серию разъёмов FH72 промышленного назначения для гибких шлейфов (FPC).
Более того, FPC-шлейф легко вставляется в разъём благодаря широкому кабельному вводу. Надёжный фиксирующий механизм обеспечивает большую силу удержания FPC-шлейфа. Он прочно закрепляет FPC-шлейф на месте, обеспечивая надёжное соединение контактов.
Корректность вставки FPC-шлейфа можно контролировать визуально через небольшие отверстия в верхней части разъёма. Разъёмы серии FH72 имеют цельноформованную структуру без отверстий, что исключает затекание припоя в процессе пайки. Малый шаг контактов, составляющий 0.3 мм, позволяет сэкономить место на печатной плате, что идеально подходит для миниатюрных устройств.
Разъёмы предназначены для использования в носимой электронике, приложениях «умного» дома, медицинских и других устройствах.
Основные характеристики
- Количество контактов: 11, 15, 21, 31
- Шаг контактов: 0,3 мм
- Высота: 0,9 мм
- Номинальный ток: 0,2 А
- Рабочая температура: от –55 до +85°C
- Номинальное напряжение: 30 В (AC/DC)
