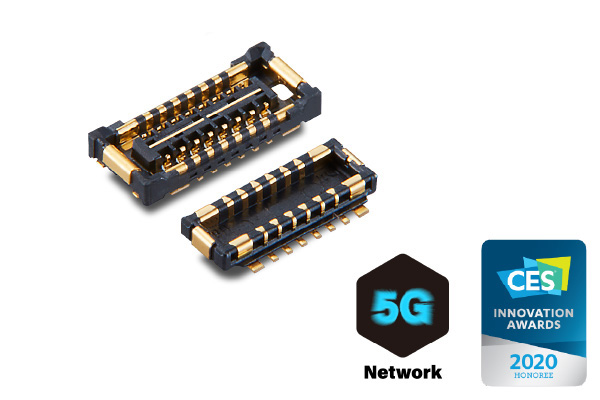

Компактные межплатные ВЧ-разъёмы Hirose (ширина 2.0 мм, шаг 0.35 мм, высота в сборе 0.6 мм), серия BM46 (Multi-RF)

Компания HIROSE Electric Co. Ltd., ведущий мировой производитель инновационных соединителей, представила межплатные разъёмы BM46. Это решение предназначено для клиентов, которым требуются компактные разъёмы с превосходными техническими характеристиками и надёжной фиксацией.

Отмеченные наградой на выставке CES 2020 (Consumer Electronics Show), разъёмы BM46 — одни из самых миниатюрных в своём классе: шаг между контактами всего 0.35 мм, ширина 2 мм, чрезвычайно низкая высота в сочленённом состоянии, составляющая 0.6 мм. Конструкция контактов идеально подходит как для высокоскоростной передачи цифровых данных, так и для передачи ВЧ сигналов.

Компания Hirose, создав разъёмы с максимальным током 0.3 А, малым посадочным местом и надёжной фиксацией, обеспечила инженеров, разрабатывающих устройства с высокоплотным монтажом, универсальными и совершенными соединителями. И как следствие, теперь можно разместить на платах дополнительные компоненты и нарастить функциональные возможности разрабатываемых устройств.

Конструкция центрального экрана, предотвращающего прохождение помех между противоположными рядами, позволяет более гибко назначать выводы под сигналы. Кроме того, благодаря наличию направляющих и тому, что между собой контактируют только металлические детали, снижается риск повреждения разъёма в случае его смещения во время сочленения. Более того, успешное и корректное соединение сопрягаемых частей сопровождается отчётливым щелчком и ощущается тактильно.

Разъёмы BM46 компании Hirose подходят для разнообразных устройств, использующих технологии 5G или IoT(Internet of Things), например смартфонов, ноутбуков, планшетов, носимых устройств, мобильных роутеров, Wi-Fi-точек доступа и многих других.

Основные характеристики
  • Шаг между контактами: 0.35 мм
  • Высота в сочленённом состоянии: 0.6 мм
  • Максимальный ток: 0.3 А
  • Максимальное напряжение: 30 В (AC/DC)
  • КСВН:
≤ 1.3 (0…3 ГГц)
≤ 1.4 (3…6 ГГц)
≤ 1.6 (6…12 ГГц)
  • Волновое сопротивление: 50 Ом
  • Диапазон рабочих температур: от –55 до +85°C
  • Количество контактов: 12
  • Ресурс: 10 циклов сочленения/расчленения

Для получения дополнительной информации о компании Hirose и её продукции, пожалуйста, обращайтесь: hirose@symmetron.ru.

Производители

Код товара производителя Производитель Описание Наличие Цена от
BM46B-12DP-0.35V(51) Hirose Electric Межплатный разъём BM46B-12DP-0.35V(51); BM46 Шаг контактов: 0,35 мм; Контакты: 12; Ряды: 2 Под заказ 0 руб./шт.
Межплатные разъёмы
BM46B-12DP-0.35V(51) Hirose Electric
Полная карточка товара
Межплатный разъём BM46B-12DP-0.35V(51); BM46 Шаг контактов: 0,35 мм; Контакты: 12; Ряды: 2
Добавить в избранное
Под заказ Поштучная продажа
BM46B-12DP-0.35V(53) Hirose Electric Межплатный разъём BM46B-12DP-0.35V(53); BM46 Шаг контактов: 0,35 мм; Контакты: 12; Ряды: 2 Под заказ 0 руб./шт.
Межплатные разъёмы
BM46B-12DP-0.35V(53) Hirose Electric
Полная карточка товара
Межплатный разъём BM46B-12DP-0.35V(53); BM46 Шаг контактов: 0,35 мм; Контакты: 12; Ряды: 2
Добавить в избранное
Под заказ Поштучная продажа
BM46B-12DS-0.35V(51) Hirose Electric Межплатный разъём BM46B-12DS-0.35V(51); BM46 Шаг контактов: 0,35 мм; Контакты: 12; Ряды: 2 Под заказ 0 руб./шт.
Межплатные разъёмы
BM46B-12DS-0.35V(51) Hirose Electric
Полная карточка товара
Межплатный разъём BM46B-12DS-0.35V(51); BM46 Шаг контактов: 0,35 мм; Контакты: 12; Ряды: 2
Добавить в избранное
Под заказ Поштучная продажа

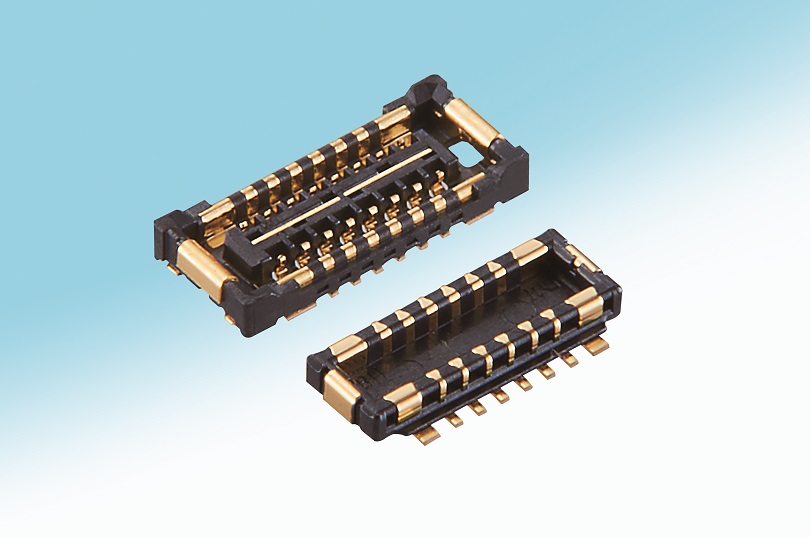

BM46B-12DS-0.35V(53) Hirose Electric Межплатный разъём BM46B-12DS-0.35V(53); BM46 Шаг контактов: 0,35 мм; Контакты: 12; Ряды: 2 Под заказ 0 руб./шт.
Межплатные разъёмы
BM46B-12DS-0.35V(53) Hirose Electric
Полная карточка товара
Межплатный разъём BM46B-12DS-0.35V(53); BM46 Шаг контактов: 0,35 мм; Контакты: 12; Ряды: 2
Добавить в избранное
Под заказ Поштучная продажа
BM46 Серия межплатных разъемов

Документация

раскрыть все

Каталог (1)

BM46 Series HIROSE ELECTRIC Английский язык
19.11.2021 pdf 596.16 КБ
