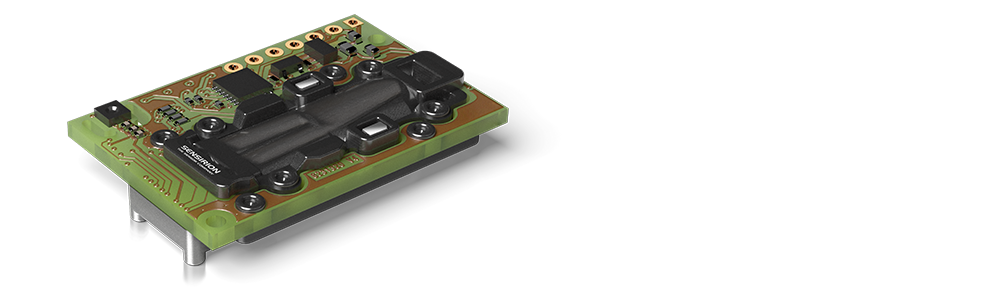

SCD30 - модульный NDIR сенсор

17 Апреля 2019

SCD30 - модульный NDIR сенсор (CO2 , температура, влажность) от Sensirion для систем отопления, вентиляции и кондиционирования

Технология CMOSens® с ИК-детектированием позволяет выполнять высокоточные измерения углекислого газа по конкурентоспособной цене. В модуль, в котором используется NDIR-технология спектроскопического инфракрасного детектирования CO2,также встроен лучший в своём классе датчик температуры и влажности. Опыт, имеющийся у компании Sensirion в моделировании и компенсации внешних источников тепла, позволяет осуществлять измерения температуры и влажности окружающей среды без необходимости применения каких-либо дополнительных компонентов. Благодаря двухканальному принципу измерения концентрации углекислого газа, датчик компенсирует долгосрочную девиацию автоматически. Очень малая высота модуля позволяет легко встраивать его в различные устройства.

Содержание углекислого газа является ключевым показателем качества воздуха в помещениях. Благодаря новым стандартам в сфере энергетики и лучшим изоляционным материалам, дома становятся всё более энергоэффективными, однако при этом воздух внутри помещений быстро теряет свежесть. Требуется активная вентиляция с целью поддержания комфортной и здоровой среды для людей внутри помещений. Модуль Sensirion SCD30 обеспечивает точный мониторинг CO2, температуры и влажности. Это позволяет разрабатывать новые решения для повышения энергоэффективности и в то же время поддерживать состояние воздуха, гарантирующее хорошее самочувствие.

Преимущества

Технология

Точное и надёжное измерение CO2

Метод NDIR спектроскопического инфракрасного анализа CO2

Превосходная долгосрочная стабильность

Встроенный опорный канал

Лучшая температурная стабильность

Температурная компенсация сигнала датчика CO2

Лучшее соотношение производительность / цена

Детектор, основанный на технологии Sensirion CMOSens®

Экономия трудозатрат на разработку и модификацию систем

Встроенный датчик температуры и влажности

Простота в сопряжении и считывании

Полностью откалиброванный и линеаризованный. UART и I2C-интерфейс

Технические характеристики SCD30

Характеристики датчика CO2

Диапазон измерений CO2

0…10'000 ppm

Точность

±30 ppm ±3%
(при 25°C, 400…10'000 ppm)

Повторяемость

10 ppm

Температурная стабильность

2.5 ppm / °C (в диапазоне 0…+50°C)

Время отклика (t63)

25 с

Характеристики датчика влажности

Диапазон измерения относительной влажности

0…100 % RH

Точность (тип.)

±2% RH (0…100% RH)

Повторяемость

0.1% RH

Время отклика (t63)

8 с

Характеристики датчика температуры

Диапазон измерения температуры

–40…+120°C

Точность (тип.)

±0.5°C

Повторяемость

0.1°C

Время отклика (t63)

> 2 с

Электрические характеристики

Напряжение питания

3.3…5.5 В

Среднее значение тока при частоте измерения 2 с

17 мА

Максимальный ток

75 мА


SCD30 служит для профессионального применения в промышленности.

Для бытовой сферы применения, а также для концепции «Интернет вещей» у Sensirion имеется SGP30 — многопиксельный датчик CO2 / H2 и летучих органических соединений.
