Интегрированные нагреватели Atten – как правильно выбрать жало?


Для оптимального использования оборудования Atten очень важно правильно подобрать паяльное жало, правильной формы и размера, в зависимости от конкретного приложения. И можно сказать, что основной принцип здесь – «Чем больше, тем лучше»!

На это влияют следующие факторы:

1. Теплоёмкость: чем больше жало, тем она выше.

2. Теплопроводность: короткое и тупое паяльное жало передаёт тепло быстрее, чем длинное и тонкое паяльное жало.

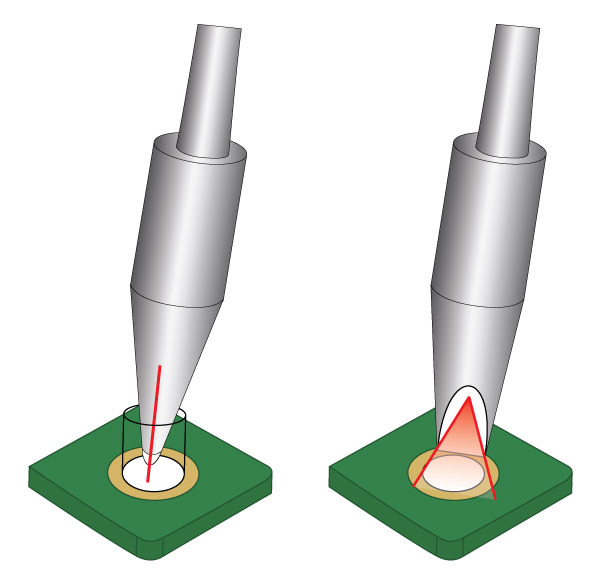

1 (1).jpg 3. Форма контактной поверхности наконечника: плоский тупой наконечник может передавать больше тепла, чем острый.
2 (1).jpg 4. Ошибка нагрева: когда для непрерывной пайки используется паяльное жало большего размера, у него меньше падение температуры, соответственно, меньше ошибка.



























5. Окисление наконечника: при более высокой теплоёмкости паяльного жала можно использовать относительно низкую его температуру. А чем ниже температура жала, тем меньше оно окисляется, что увеличивает срок службы.


Факторы, ограничивающие срок службы жала

  • Рабочая температура.

Чем выше температура пайки, тем меньше срок службы паяльного жала. Нормальная температура составляет около 350℃ (каждое увеличение на 20℃ снижает срок службы паяльного жала наполовину).

  • Толщина железной пластины.

Плотность кристаллов и толщина слоя железного покрытия на поверхности жала серьёзно влияют на срок его службы. Слой железного покрытия хорошего паяльного жала имеет тонкую и плотную кристаллическую структуру и хорошую коррозионную стойкость. Такое паяльное жало имеет длительный срок службы и хороший эффект пайки. Производители с плохой технологией железного покрытия в основном полагаются на толщину его слоя, что отрицательно влияет на смачивание. С другой стороны, тонкое жало недолговечно.

  • Окисление.

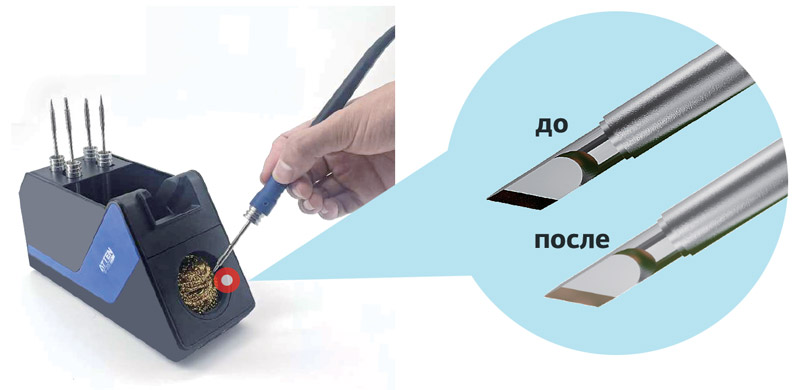

3 (1).jpg


Чем выше температура используемого паяльного жала, тем выше риск окисления. Окисленный наконечник паяльника приведёт к плохому смачиванию или стеканию олова.

Всегда обеспечивайте лужение жала, когда оно не используется, и пользуйтесь преимуществами автоматических переходов в спящий и ждущий режимы паяльных станций Atten.




  • Флюс и паяльная паста.

Активный флюс вызывает коррозию наконечников. Чем активнее флюс в припое, тем меньше срок службы паяльного жала.



Какое жало использовать

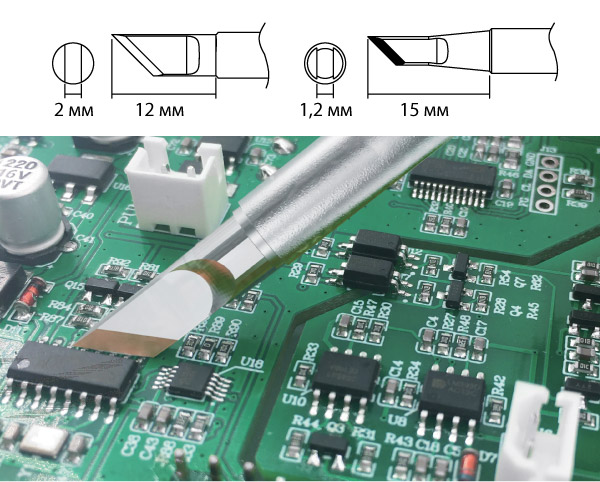

4 (1).jpg Тип «нож» (К)
Жало типа «нож» обладает хорошей теплопроводностью и может использоваться для монтажа: клеммных колодок, микросхем и т.д.

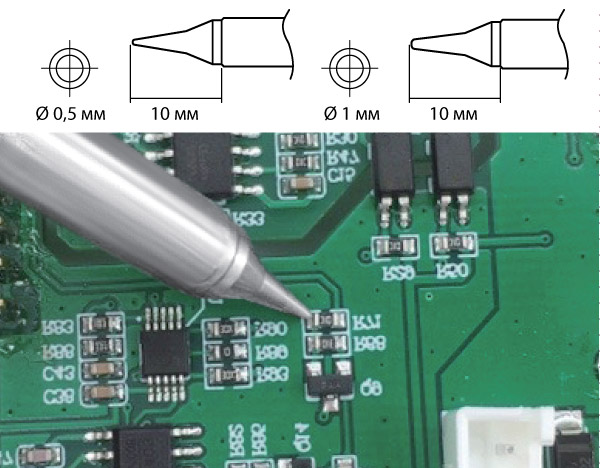

5 (1).jpg Тип «конус» (I)
 Кончик жала очень маленький, подходит для точного монтажа. Из-за тонкого наконечника теплопроводность низкая, поэтому пайка больших соединений затруднена. Рекомендовано для монтажа небольших SMD-компонентов (0603, 0402).

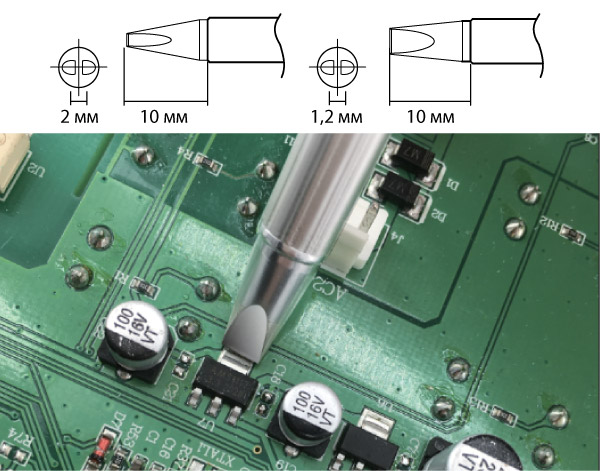

6 (1).jpg Тип «долото» (D)
Превосходная теплопроводность, обеспечивает монтаж на высоком уровне.

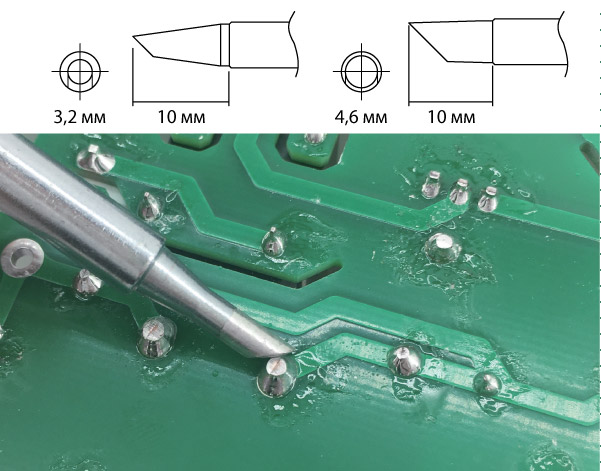

7.jpg Подковообразный, скошенный тип (C)
Такое жало имеет хорошую теплопроводность и подходит для очистки плоскости пайки, также для пайки больших площадок и поверхностей с более высокими требованиями к нагреву.
