Решение от Pairui для поддержания постоянного уровня освещённости: от разработки ключевых технологий до внедрения. Модернизация освещения для российского образования и офисов

Благодаря своим сквозным технологическим возможностям — самостоятельной разработке драйверов и датчиков освещённости — компания Pairui создала проводное решение для поддержания постоянной освещённости, адаптированное для образовательных учреждений и офисов. Это решение успешно применяется в разных странах и не только обеспечивает точное поддержание освещённости на уровне 300–400 лк в сотнях классных комнат и офисов Сингапура, но и благодаря высокой производительности источников питания и интеллектуальной логике регулирования развеивает сомнения относительно «эффекта постоянной освещённости», предлагая российскому рынку вариант модернизации освещения с «прослеживаемыми технологиями и проверяемым результатом», что намного превосходит нестабильные беспроводные решения.

Полностью собственные аппаратные средства Pairui формируют замкнутый цикл «обнаружение — регулирование — вывод».

В отличие от составных решений «сторонний датчик освещённости + драйвер», LED-драйвер с диммированием 1–10 В PEAH-B2 и датчик освещённости PR-MS10 от Pairui изначально разработаны как единое решение и на аппаратном уровне обеспечивают согласование параметров и управления, гарантируя стабильный и надёжный эффект поддержания постоянной освещённости.

LED-драйвер с управлением 1–10 В PEAH-B2: «силовое сердце» устойчивого освещения

Как ключевой исполнительный элемент решения, серия драйверов PEAH-B2 с тремя основными характеристиками — высокой точностью, высокой стабильностью и надёжной совместимостью — обеспечивает устойчивую поддержку постоянного уровня освещённости. Её технические характеристики непосредственно отвечают на основные вопросы клиентов о надёжности и точности выходных параметров.

Постоянный ток на выходе: точность ±3%

Точность ±3% на уровне источника питания значительно подавляет изменения уровня освещённости, вызванные колебаниями выходного тока.

Используется чип адаптивного управления постоянным током собственной разработки Pairui. Точность выходного тока контролируется на уровне ±3%, что значительно лучше обычного отраслевого показателя ±5%. В сочетании с широким диапазоном выходного напряжения 27–44 В драйвер может точно адаптироваться к LED-панелям в образовательных учреждениях и подвесным офисным светильникам. Даже при изменении входного напряжения в диапазоне 176–264 В AC — типичном для электрических сетей зданий — или при деградации светового потока светодиодов выходной ток остаётся стабильным, предотвращая мерцание и обеспечивая постоянный уровень освещённости.

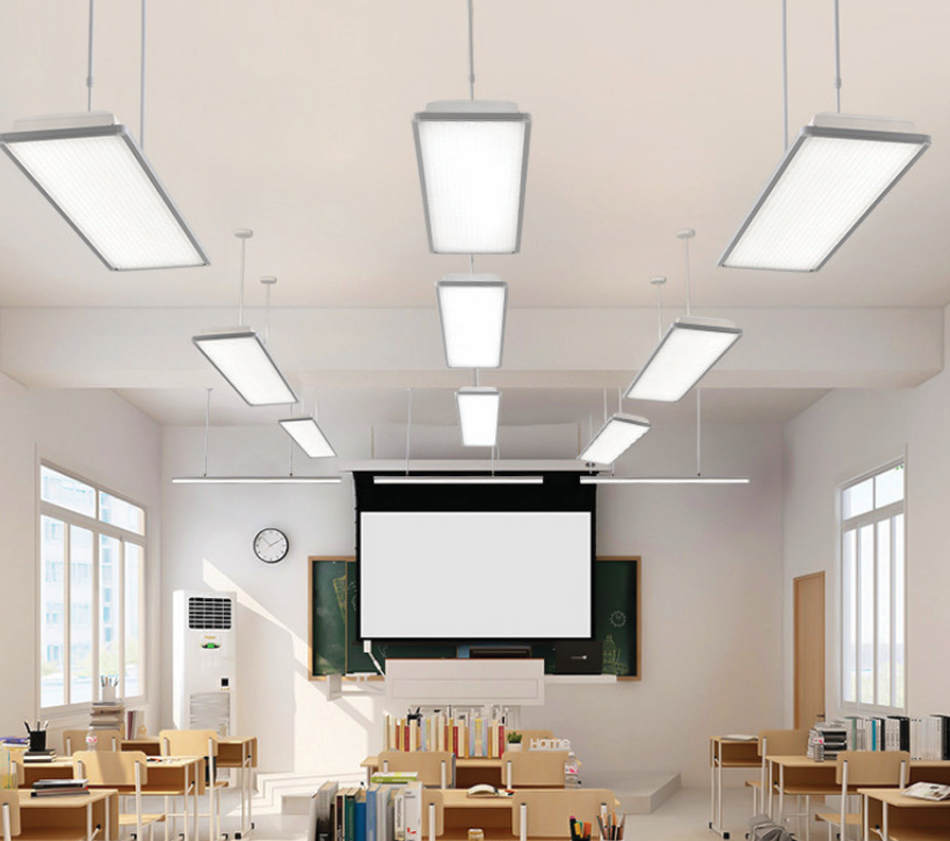

Рис. 1. Использование LED-драйвера с управлением 1–10 В PEAH-B2 в учебных учреждениях

Многоуровневая защита: шесть уровней для работы в сложных условиях

Учитывая особенности интенсивного использования в учебных помещениях во время перемен и длительной работы в офисах, драйвер оснащён следующими видами защиты:

• защита от короткого замыкания — время срабатывания менее 100 мкс;
• защита от перегрузки — автоматическое ограничение тока при нагрузке 120%;
• защита от перегрева — снижение мощности при T_c = +80 °C для предотвращения перегрева и перегорания компонентов;
• защита от холостого хода — автоматическое отключение при снятии светильника;
• защита от перенапряжений — устойчивость к грозовым импульсам 2 кВ L-N;
• изоляционная защита — I/P-O/P: 3 кВ AC, O/P-PE: 1,5 кВ AC.

Даже в неблагоприятных условиях, таких как влажность или колебания напряжения, драйвер сохраняет стабильную работу. Пятилетняя гарантия является дополнительным подтверждением его надёжности и долговечности.

Синхронизация диммирования: точное взаимодействие 1–10 В без задержек и разрывов

Кривая диммирования оптимизирована специально для собственного датчика PR-MS10. Драйвер поддерживает вход изолированного сигнала диммирования 0,1–10 В. Когда выходное напряжение датчика изменяется в диапазонах 0,2–0,6 В при включении диммирования и 0,1–0,5 В при его выключении, драйвер с помощью гибридной технологии «PWM + линейное диммирование» обеспечивает плавную регулировку тока с шагом менее 1 мА, без мерцания или разрывов, гарантируя плавный переход освещённости от 10 до 100%.

Адаптация к окружающей среде: рабочая температура от −25 до +45 °C

В драйвере используются устойчивые к низким температурам конденсаторы и микросхемы, стабильно работающие при высоких температурах. Рабочий температурный диапазон расширен до −25…+45 °C. Даже зимой, в условиях низких температур, задержка запуска составляет менее 500 мс.

При этом мощность холостого хода не превышает 1 Вт, а максимальная эффективность при полной нагрузке достигает 84% для модели PEAH040. Это сочетает стабильность и энергоэффективность, соответствуя требованиям к контролю энергопотребления в российских общественных зданиях и на предприятиях.

Датчик освещённости 1–10 В PR-MS10: «воспринимающий мозг» постоянного освещения

Датчик освещённости Pairui PR-MS10 — это не просто элемент обнаружения уровня освещённости, а центр управления, сочетающий высокоточное обнаружение и интеллектуальные вычисления. Его принцип управления постоянной освещённостью ясен и прослеживаем, что позволяет клиенту понять, почему достигается стабильный результат.

Уровень датчика: светочувствительный элемент

Встроенный кремниевый PIN-фотодиод с диапазоном спектральной чувствительности 400–700 нм, соответствующим спектру человеческого зрения, в сочетании со специальной оптической линзой от Pairui позволяет определять интенсивность окружающего освещения с точностью до ±5 лк при обычной отраслевой точности ±10 лк. Линза уменьшает влияние паразитной засветки и имеет угол обзора 120°.

Даже разница в освещённости между областью у окна и углом комнаты в классе или колебания естественного света из-за облаков в офисе фиксируются в реальном времени.

Вычислительный уровень: 16-битный АЦП и собственный алгоритм

Полученный сигнал уровня освещённости преобразуется 16-битным АЦП в цифровой сигнал, после чего встроенный в датчик микроконтроллер MCU запускает алгоритм постоянного освещения от Pairui. Алгоритм сравнивает обнаруженную освещённость в реальном времени с целевой, установленной пользователем, и автоматически вычисляет необходимую компенсирующую разницу.

Целевая освещённость устанавливается с помощью 16-позиционного кодирующего переключателя. Регулируемый диапазон — 100–2 000 лк; предусмотрены значения 300 лк для образовательных учреждений и 400 лк для офисов.

Когда естественное освещение в классе составляет 80 лк, а целевая освещённость — 300 лк, алгоритм автоматически рассчитывает необходимую компенсацию в 220 лк. Затем на основе параметров световой отдачи светильника, предустановленных в алгоритме и адаптированных под выходные характеристики драйверов Pairui, он преобразует это значение в соответствующий сигнал напряжения управления 0–10 В. Например, выходное напряжение 2,2 В соответствует выходному току драйвера 220 мА, обеспечивая компенсацию освещённости в 220 лк.

Исполнительный уровень: передача сигнала по проводам

Используется конструкция с прямым подключением проводов: красный — к «+» управления драйвера, чёрный — к «−» управления. Рассчитанное напряжение диммирования 0–10 В напрямую передаётся на драйвер PEAH-B2. Погрешность передачи сигнала составляет менее 1%, время отклика — менее 100 мс.

В отличие от беспроводных решений, которые зависят от сетевого сигнала и уязвимы для помех от электронного оборудования в классе или офисного Wi-Fi, проводное соединение гарантирует бесперебойное замкнутое управление «обнаружение — вычисление — исполнение». Даже при одновременной работе в нескольких классах или офисных зонах не возникает конфликтов сигналов.

Уровень настройки: визуальный контроль и установка целевой освещённости

Датчик оснащён 16-позиционным кодирующим BCD-переключателем с положениями 0–F, где каждое положение соответствует определённому значению освещённости: например, положение 5 — 300 лк, положение 8 — 400 лк. Пользователь может напрямую устанавливать целевую освещённость с помощью переключателя, без специальных инструментов для настройки.

Предусмотрена встроенная функция памяти освещённости, которая сохраняет исходные настройки после отключения и повторного включения питания, избавляя учебные заведения или предприятия от частых повторных настроек.

Рис. 2. Датчик освещённости 1–10 В Pairui PR-MS10 в системе постоянного освещения учебного учреждения

Полный процесс управления постоянным освещением: от принципа до внедрения

Управление постоянным освещением в решении Pairui «PEAH-B2 + PR-MS10» — это не «чёрный ящик», а полный замкнутый цикл. На примере модернизации классной комнаты в Сингапуре с целевой освещённостью 300 лк его можно разложить по шагам:

1. Начальная настройка. Пользователь с помощью кодирующего переключателя PR-MS10 устанавливает целевую освещённость 300 лк. Датчик и драйвер PEAH-B2 соединяются красно-чёрными проводами. Драйвер подаёт питание на LED-модуль.
2. Контроль в реальном времени. Светочувствительный элемент PR-MS10 определяет текущую освещённость в классе: например, в 8:30 утра — 80 лк. После аналого-цифрового преобразования и вычислений алгоритм определяет необходимость компенсации 220 лк.
3. Передача сигнала. Датчик выдаёт напряжение диммирования 2,2 В, которое по проводам передаётся на драйвер PEAH-B2.
4. Отклик драйвера. Получив сигнал 2,2 В, драйвер в соответствии с предустановленной кривой «напряжение — ток» выдаёт постоянный ток 220 мА. Светильники увеличивают световой поток и обеспечивают дополнительную освещённость в 220 лк.
5. Обратная связь и регулирование. PR-MS10 продолжает отслеживать общую освещённость в помещении: 80 лк + 220 лк = 300 лк. Если естественный свет усиливается, например в полдень достигает 200 лк, алгоритм вычисляет необходимость компенсации только 100 лк. Датчик выдаёт напряжение диммирования 1,0 В, драйвер выдаёт ток 100 мА, поддерживая общую освещённость на уровне 300 лк.
6. Защита при аномалиях. Если в светильнике происходит короткое замыкание, драйвер PEAH-B2 активирует защиту и немедленно отключает LED-модуль. Если датчик обнаруживает аномальную освещённость, например внезапное падение до 0 лк, он выдаёт напряжение ниже 0,5 В, и драйвер отключает светильники, избегая энергопотребления.

Внедрение и проверка в Сингапуре: от образовательных учреждений до офисов

Данное решение уже прошло масштабную проверку в образовательных учреждениях и пилотные проекты в офисах Сингапура, подтверждая эффект постоянной освещённости реальными данными и предоставляя российским клиентам достоверную информацию.

Образовательная сфера

В рамках модернизации 520 классных комнат в 23 государственных школах Сингапура с помощью решения «PEAH-B2 + PR-MS10» была достигнута постоянная освещённость 300 лк. По результатам испытаний сторонней сертификационной организации SGS равномерность освещённости во всех зонах классных комнат достигла 0,85 при национальном стандарте ≥ 0,7.

Количество жалоб учащихся на зрительное утомление снизилось на 42%. При этом благодаря динамическому использованию естественного света энергопотребление освещения в классах сократилось на 38%.

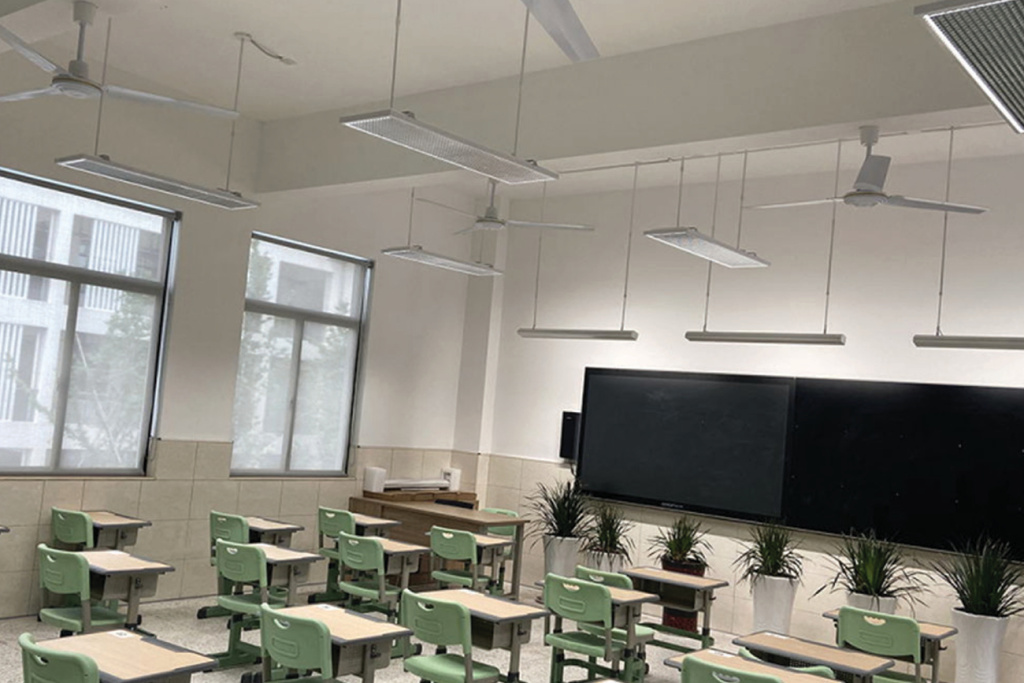

Рис. 3. Внедрение системы постоянной освещённости PEAH-B2 с датчиком Pairui PR-MS10 в школьных классах

Офисное освещение

В офисе открытого типа площадью 1 200 м² одной из высокотехнологичных компаний Сингапура была установлена целевая освещённость 400 лк. Сотрудники отметили стабильность освещения, а средняя продолжительность концентрации во время работы увеличилась на 18%.

Записи административно-хозяйственной службы показали, что решение в течение 18 месяцев работает безотказно, что значительно лучше предыдущей беспроводной схемы, в которой в среднем одна проблема с помехами сигнала возникала каждые три месяца.

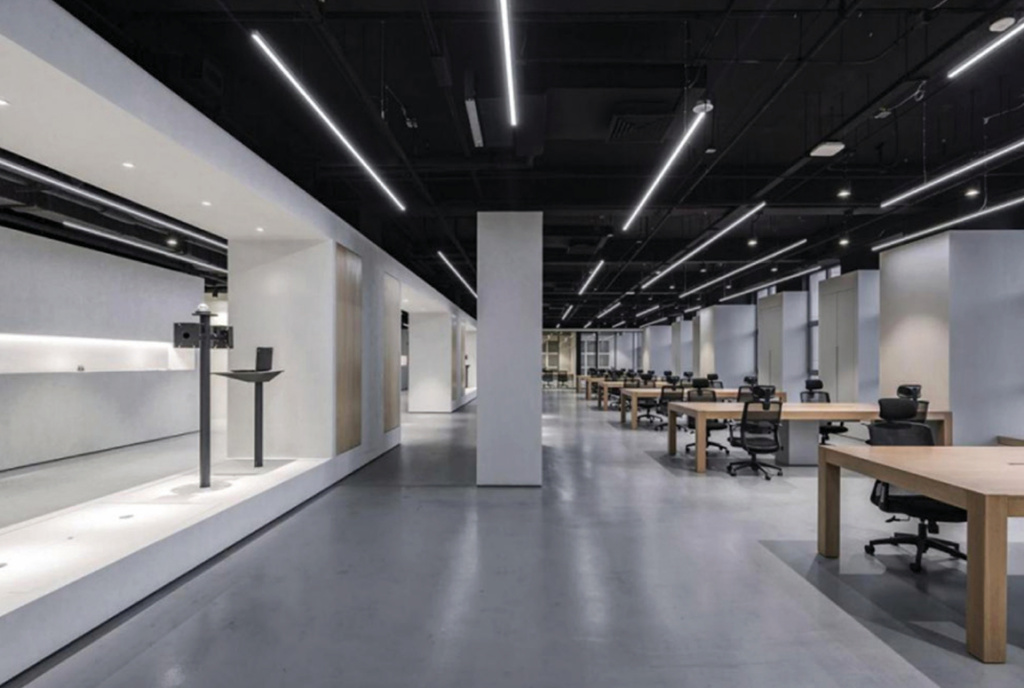

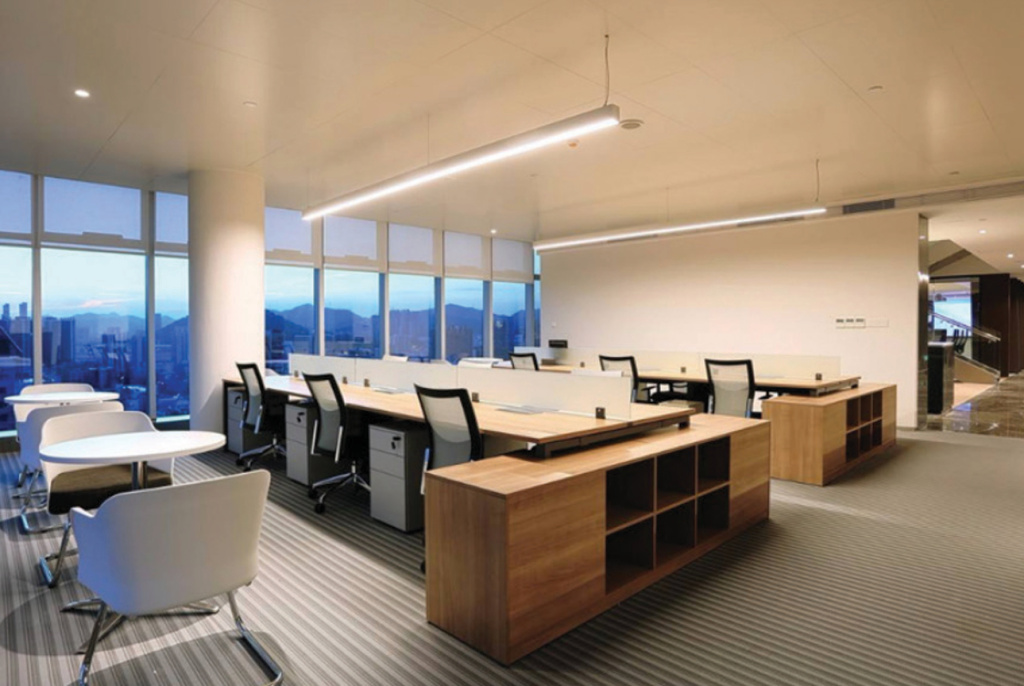

Рис. 4. Офис открытого типа: применение датчика Pairui PR-MS10 и драйвера PEAH-B2 для поддержания стабильного уровня освещённости

Адаптация для российского рынка: соответствие стандартам и настройка под задачи

С учётом потребностей российского рынка решение Pairui было дополнительно оптимизировано в технологическом и сервисном аспектах для укрепления доверия клиентов.

Полный набор сертификатов

Драйвер PEAH-B2 соответствует стандартам EN 61347, IEC 61347 и другим регламентам. Датчик освещённости PR-MS10 имеет сертификаты CE, RoHS. Дистрибьюторы и производитель оказывают поддержку в оформлении сертификатов EAC, что полностью удовлетворяет требованиям для ввоза осветительной продукции в Россию.

Настройка под сценарии применения

Предлагаются пакеты для образовательных учреждений с предустановкой 300 лк и инструментами для синхронной настройки нескольких классов, а также пакеты для офисов с предустановкой 400 лк и решениями для зонального управления. Они предназначены для крупных российских офисов и школ.

Заключение

Прозрачные технологии и доказуемый результат делают решение Pairui надёжным выбором для модернизации освещения в России.

В отличие от беспроводных решений, которые зависят от стабильности сигнала и дают непредсказуемый результат, система Pairui объединяет драйвер 1–10 В PEAH-B2 и датчик освещённости PR-MS10. Она отличается тремя основными преимуществами: совместной работой собственных аппаратных средств, прозрачной и прослеживаемой концепцией, проверяемыми данными внедрения.

Всё это делает постоянную освещённость не просто рекламным слоганом: здесь каждая техническая деталь обеспечивает стабильность и надёжность. Будь то модернизация классов в российских школах или улучшение освещения на предприятиях, решение Pairui с его высокой технологичностью и практическими результатами может стать надёжным инструментом для клиентов.

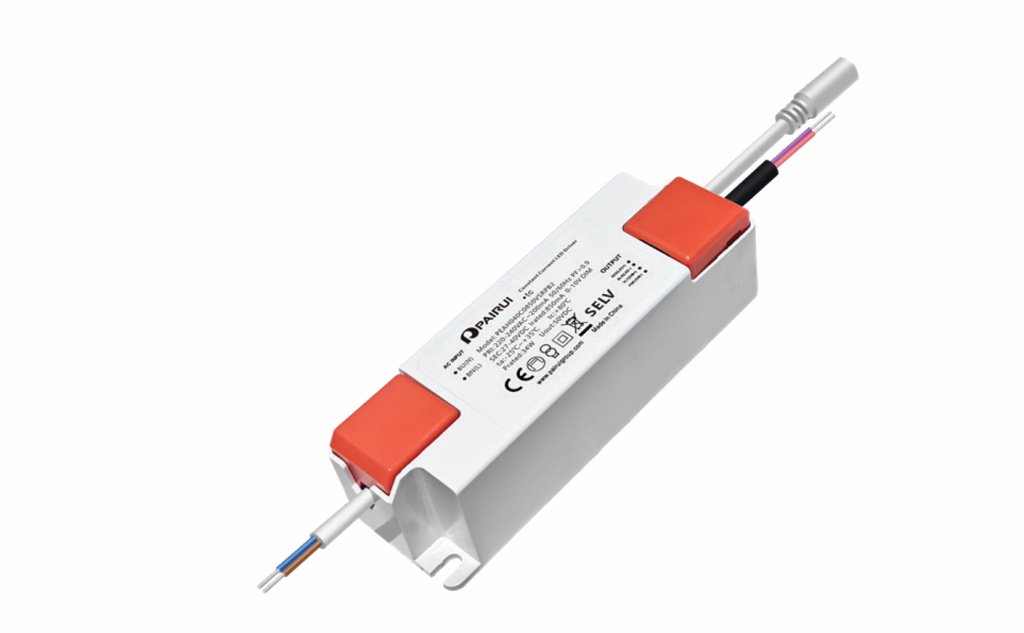

Рис. 5. LED-драйвер серии PEAH

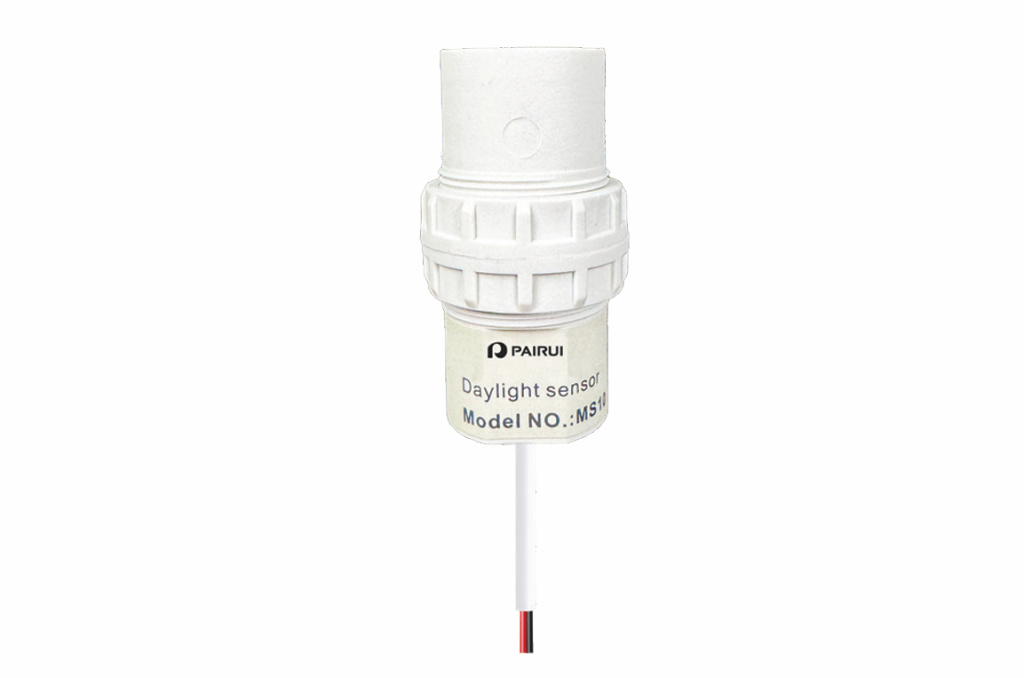

Рис. 6. Датчик освещённости MS10
