Сетевые платы ClearFog CN9130 обеспечивают 10GbE через чрезвычайно маленький модуль Octeon TX2


SolidRun разрабатывает и производит сетевые платы ClearFog с момента появления в 2015 году ClearFog Pro на базе Marvell ARMADA 380/388. С тех пор были выпущены более мощные модели, включая ClearFog GT 8K на базе процессора Marvell ARMADA A8040 с четырьмя ядрами Cortex A72 с поддержкой 2.5GbE и 10GbE, а также ClearFog CX LX2K, оснащенный 16-ядерным Cortex-A72 NXP, обеспечивающим подключение 100GbE.

Прошлой осенью израильская компания представила свой первый дизайн на базе Octeon TX2, представив ClearFog CX CN9K, полнофункциональный сетевой SBC, оснащенный модулем CEx7 CN9132 COM Express Type 7. Но теперь компания выпустила более компактные сетевые платы ClearFog CN9130 Pro/Base, оснащенные крошечным модулем Octeon TX2 размером 50×30 мм, по-прежнему обеспечивающим подключение 10GbE.

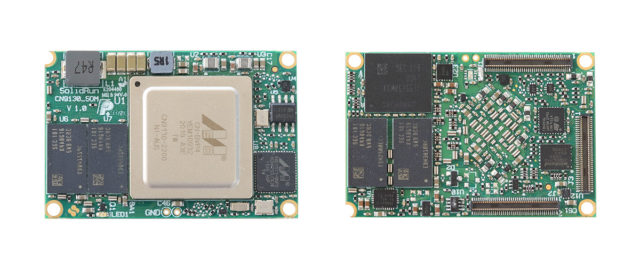

Система-модуль SolidRun SOM 9130

Характеристики:

  • SoC — процессор Marvell OCTEON TX2 CN9130 с четырьмя ядрами Cortex A72 с частотой до 2,2 ГГц (коммерческий) или 2,0 ГГц (промышленный)
  • Системная память — до 8 ГБ оперативной памяти DDR4
  • Хранилище — флэш-память eMMC 8 ГБ, флэш-память SPI 64 Мбит
  • 3х межплатных разъема Hirose DF40 с
    • Внешнее хранилище — NOR Flash, SD-карта, PCIe-SSD, 2x SATA III (через настраиваемый SERDES)
    • Ethernet
      • 1x порт 10/5 GbE
      • 2х порта 1/2,5 GbE (через настраиваемый SERDES)
      • 2х порта 5 GbE
      • 1x порт 1/2,5 GbE
      • Поддержка протокола точного времени Sync-E (синхронный Ethernet) 1588-V2
    • USB — 2x интерфейса USB 2.0, до 2х хост интерфейсов/устройства USB 3.0 (через настраиваемый SERDES)
    •  PCIe
      • 1x PCIe Gen 3.0 x4
      • 2x PCIE Gen 3.0 x1 (через настраиваемый SERDES)
      • Всего 3х контроллера и до 6 полос
    • 2x I2C, 1x SPI, 2x UART
    • GPIO, PWM
    • JTAG
    • Напряжение ввода / вывода — 3,3 В / 1,8 В
  • Напряжение питания — 5В-12В
  • Потребляемая мощность — до 11 Вт.
  • Размеры — 50 х 35 мм
  • Температурный диапазон — коммерческий: от 0 °C до 70 °C; промышленный: от -40 °C до 85 °C
  • Влажность (без конденсации) — 10% — 90%

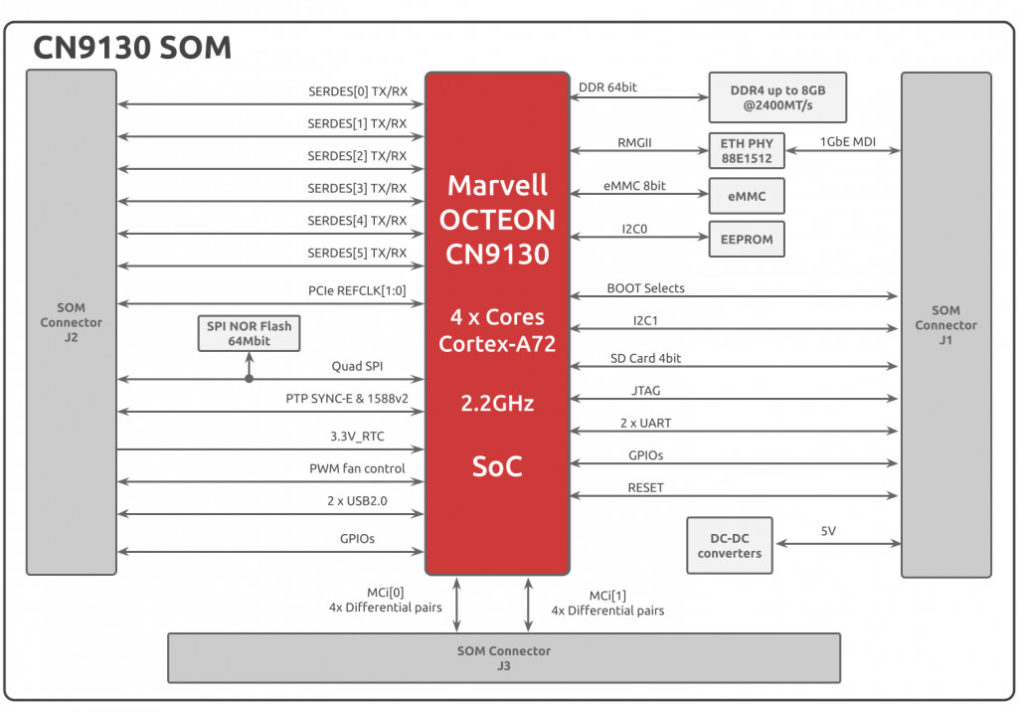

Блок-схема

Части, показанные с пометкой «через конфигурируемый SERDES», означают, что они мультиплексированы с другими интерфейсами, поэтому вам нужно будет выбрать/настроить интерфейсы, которые вы хотите использовать. Модуль может запускать Ubuntu, Debian или OpenWrt с использованием основной Linux. Более подробную информацию о поддержке программного обеспечения можно найти на веб-сайте разработчика SolidRun и с исходным кодом на Github .

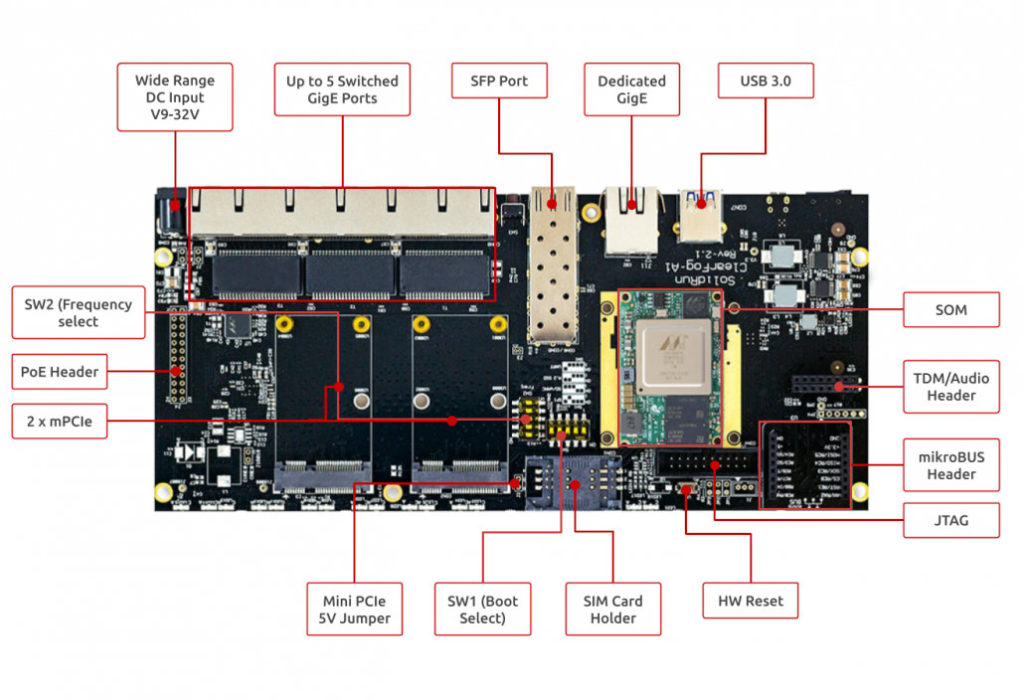

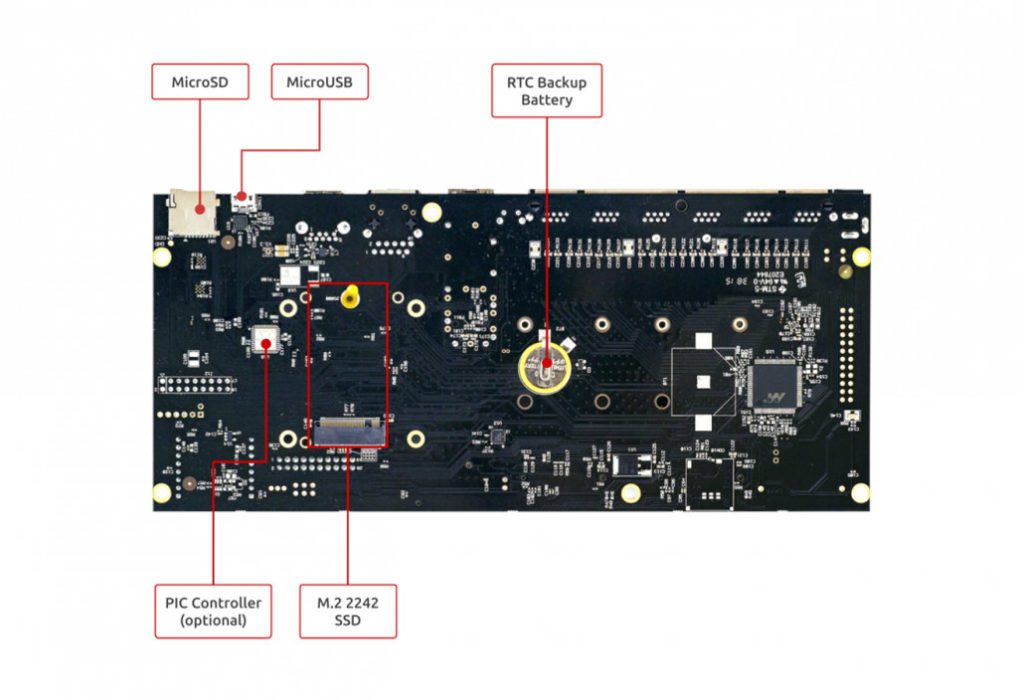

ClearFog CN9130 Pro

Как и следовало ожидать, версия Pro имеет больше функций с платой ClearFog CN9130 Pro, имеющей следующие характеристики:

  • SoM — SolidRun SOM CN9130, описанный выше, но перечисленный до 4 ГБ ОЗУ, поскольку версия модуля на 8 ГБ сейчас недоступна.
  • Хранилище — карта MicroSD, разъем M.2 2242 SSD
  • Сети
    • 1x «выделенный» порт Gigabit Ethernet RJ45
    • 5х коммутируемых портов Gigabit Ethernet RJ45
    • 1x SFP+ cage
  • USB — 1x порт USB 3.0
  • Аудио — поддержка модуля аналогового аудио / TDM
  • Расширение
    • 2х разъема mSATA / mPCIe с держателем SIM-карты для дополнительных модулей хранения или беспроводных модулей расширения
    • разъем mikroBUS
  • Отладка — разъем JTAG, порт MicroUSB
  • Разное — светодиоды индикации, пользовательские кнопки, батарея RTC, управление вентилятором, дополнительный микроконтроллер PIC
  • Источник питания — 9–32 В постоянного тока через разъем питания, разъем PoE
  • Размеры — PCBA: 225 x 100 мм; корпус из экструдированного алюминия: 255 x 105 x 35 мм
  • Температурный диапазон — коммерческий: от 0 °C до 70 °C; промышленный: от -40 °C до 85 °C

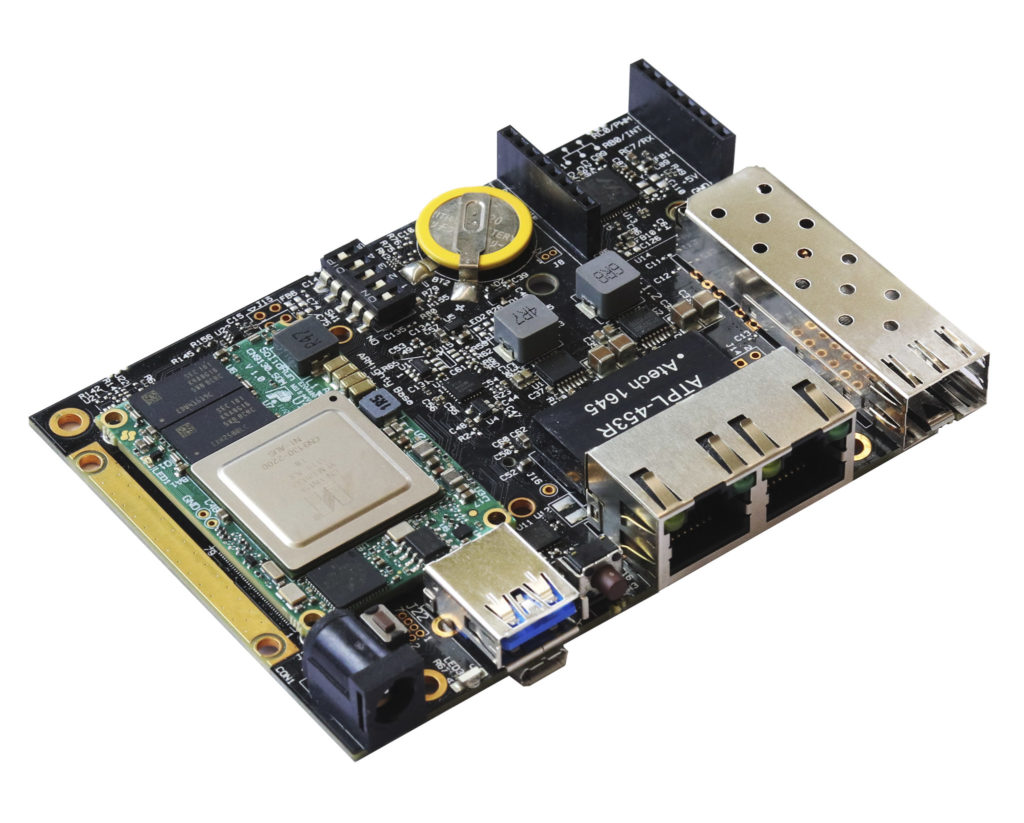

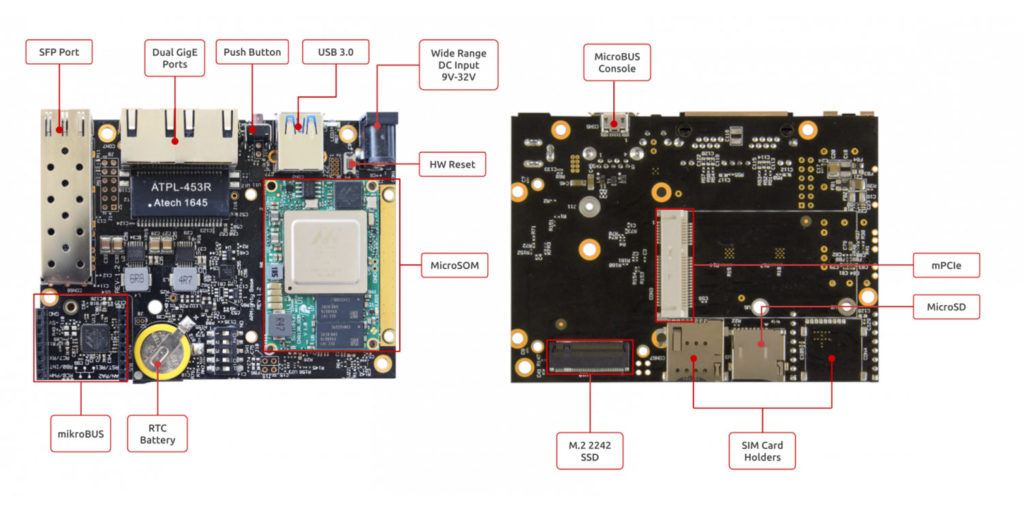

ClearFog CN9130 Base

Базовая модель — гораздо более компактный одноплатный компьютер со следующими характеристиками:

  • SoM — SolidRun SOM CN9130, описанный выше, до 4 ГБ ОЗУ
  • Хранилище — карта MicroSD
  • Сети
    • 2х порта Gigabit Ethernet RJ45
    • 1x SFP+ cage
  • USB — 1x порт USB 3.0
  • Расширение
    • 1x разъем mSATA / mPCIe с держателем SIM-карты для дополнительного хранилища или модуля беспроводного расширения
    • разъем mikroBUS
  • Отладка — порт MicroUSB
  • Разное — светодиоды индикации, пользовательские кнопки, батарея RTC
  • Источник питания — 9–32 В постоянного тока через разъем «бочонок».
  • Размеры — PCBA: 100 x 70 мм; корпус из экструдированного алюминия: 120 x 80 x 30 мм
  • Температурный диапазон — коммерческий: от 0 °C до 70 °C; промышленный: от -40 °C до 85 °C

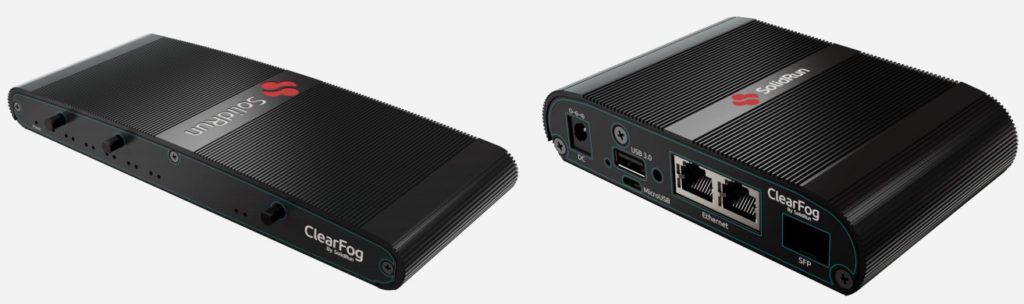

Как указано в технических характеристиках оборудования, обе сетевые платы CN9130 могут продаваться в алюминиевом корпусе, как показано на рисунке ниже.

Модуль и платы ClearFog могут использоваться для разработки коммерческих и промышленных приложений интеллектуальных сетей, безопасности и периферийных вычислений, таких как базовые станции 5G, маршрутизаторы и шлюзы, пограничные серверы, программно определяемые сетевые приложения, а также приложения для высокоскоростного сетевого хранения.


Оригинал статьи вы можете прочитать здесь. Перевод опубликован с любезного разрешения сайта cnx-software.ru.
