TFT/LCD-матрица со встроенной NFC-антенной для систем контроля
В мире постоянно растёт количество приложений, при работе с которыми необходимо осуществлять бесконтактный доступ к системе, такие как платёжные системы, системы доступа в метро и в офисе, быстрый ввод параметров для промышленных роботов, идентификация оператора за диспетчерским пультом или идентификация водителя в комбайне. Компания Mitsubishi Electric, учитывая массовость растущего рынка беспроводных решений, выпустила TFT/LCD-матрицу со встроенной NFC-антенной AN070MC11ADA11 (https://www.mitsubishielectric.com/news/2020/0123-b.html).

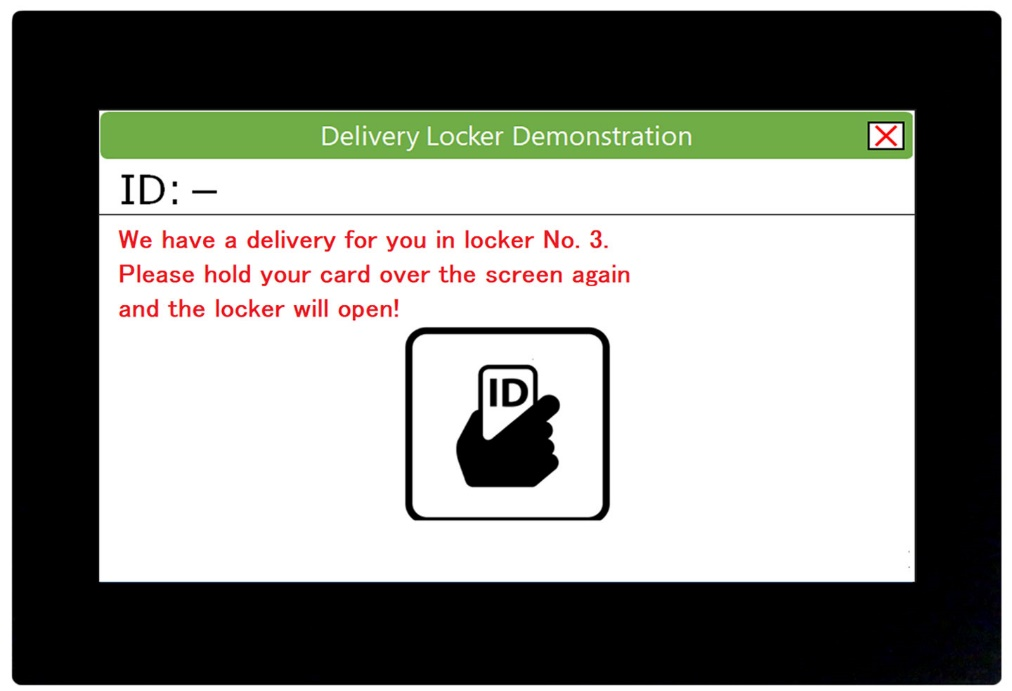

TFT/LCD-матрица AN070MC11ADA11 имеет встроенную NFC-антенну, что позволяет беспроводным способом принимать и передавать данные через область в центре экрана. Кроме того, особенностью данной матрицы является наличие проекционно-ёмкостного сенсорного экрана, поддерживающего 10 касаний. Матрица имеет высокую яркость 1040 кд/м2 и широкий диапазон рабочих температур –30…+70°С, поэтому её можно использовать не только в помещении, но и на улице зимой и летом.
Основные характеристики:
| Наименование | AN070MC11ADA11 |
| Диагональ | 7 дюймов (178 мм) |
| Видимая область | 152 х 91 мм |
| Разрешение | 800х480 |
| Яркость | 1040 кд/м2 |
| Контрастность | 1000 : 1 |
| Технология | IPS |
| Углы обзора | 178 / 178 |
| Интерфейс | LVDS ( 6/8) |
| Габаритные размеры | 189 x 129 x 14.6 мм |
| Диапазон рабочих температур | –30…+70°С |
| Диапазон температуры хранения | –30…+80°С |
| Контроллер сенсора | USB |
| Операционные системы | Windows 7/8/10, Linux, Android |
Радиус действия и скорость передачи данных зависит от NFC-считывателя и используемого протокола. Mitsubishi Electric рекомендует использовать приёмник-передатчик NFC-сигнала PN5180 (NXP). Ниже в таблице представлена зависимость скорости и радиуса действия от выбранного протокола.
| Протокол | Радиус действия | Скорость |
| ISO/IEC14443, Type A | 40 мм | 106…828 Кбит/с |
| ISO/IEC14443, Type B | 15 мм | 106…828 Кбит/с |
| Felica | 36 мм | 212…424 Кбит/с |
| ISO15693 | 78 мм | — |
Компания «Симметрон» осуществляет полную техническую поддержку по подключению матриц к промышленным компьютерам, компьютерным модулям, а также к видеоконтроллерам. Изготавливаем кабели подключения и предоставляем полную техническую документацию на продукцию Mitsubishi Electric: спецификации, CAD-файлы, сертификаты и т.д.
По вопросам технической поддержки, пожалуйста, обращайтесь: Display@symmetron.ru.
