- 11 февраля 2021
- Технический обзор
- Приблизительное время чтения: 10 минут
Видеоконтроллеры TechStar для применения в промышленности, рекламе и медицине
Высокое качество изготовления, комплектующие с длительным сроком эксплуатации, продуманная схемотехника и качественная техническая поддержка позволяют использовать видеоконтроллеры TechStar в рекламе, на транспорте, в процессе обучения, в банковских терминалах, транспорте и медицине.
Видеоконтроллеры поддерживают разрешение от 640х480 до 3840х2160 с 8- и 10-битным цветом. По специальному запросу доступны нестандартные разрешения, например 1920х360 для вытянутых матриц.
Срок службы видеоконтроллеров составляет не менее 5 лет.
Особенности видеоконтроллеров TechStar
- Напряжение питания от 12 до 24 В
- Возможность управления видеоконтроллерами по интерфейсу UART
- Возможность подключения датчика освещённости и автоматическая регулировка яркости подсветки с его помощью в зависимости от освещённости
- Поддержка разрешений от 640х480 до 3840х2160 пикселей
Модели видеоконтроллеров TechStar
| Наименование |
Размеры [мм] |
Напряжение питания [В] |
Максимальное разрешение |
Диапазон рабочих температур [℃] |
OSD | UART | VGA | DVI | HDMI | Display Port | LVDS | eDp | V-by-one | LED-драйвер |
| THV65 | 131.4 × 62.7 | 12...24 | 1920х1200 | −20…+70 | • | • | • | • | 1 | • | ||||
| THV66 | 131.4 × 62.7 | 12...24 | 1920х1200 | −20…+70 | • | • | • | 2 | • | |||||
| TDP62 | 131.4 × 62.7 | 12...24 | 1920х1200 | −20…+70 | • | • | • | • | 1 | • | ||||
| TEP72 | 131.4 × 62.7 | 12...24 | 1920х1200 | −20…+70 | • | • | • | 2 | 1 | • | ||||
| HTLV | 120 × 45 | 12...24 | 1920х1200 | −20…+70 | • | • | 1 | • | ||||||
| HTD | 120 x 45 | 12...24 | 1920х1200 | −20…+70 | • | • | • | • | ||||||
| TUD4K | 226.2 × 117.5 | 12...24 | 3840 × 2160 | −20…+70 | • | • | • | 5 | 1/1 | • | • | • | ||
| TS4K | 180 × 100 | 12...24 | 3840 × 2160 | −20…+70 | • | • | • | 2 | 2 | • | • |
Подробные характеристики видеоконтроллеров TechStar

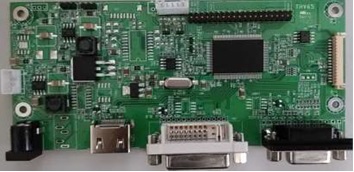

THV65
| Описание | Кабели для видеоконтроллера THV65 и различных матриц |
|
Габаритные размеры: 131.4х62.7 мм Напряжение питания: 12…24 В (DC) Входные интерфейсы: HDMI, VGA и DVI Выходной интерфейс: LVDS, 1 или 2 канала, 6…8 бит Максимальное разрешение: 1920х1200 пикселей Внешняя клавиатура и OSD-меню, поддержка управления по UART Поддержка автоматической регулировки яркости с дополнительным датчиком освещённости |
LVDS-093G30-B0001A-1-PHDR-40-400 LVDS-111A40-0000RA-G3-PHDR-40-400 LVDS-111B40-1211TA-G3-PHDR-40-PHR-5-300 LVDS-DF14-20S-PHDR-40-300 LVDS-DF14-30S-PHDR-40-300-G150XVN01.2 LVDS-DF14H-30S-1.25C-PHDR-40-400 LVDS-DF14H-30S-PHDR-40-400-G156HTN02 LVDS-DF19-20S-PHDR-40-400 LVDS-DF19-30S-C-PHDR-40-400 |

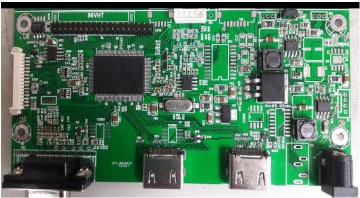

THV66
| Описание | Кабели для видеоконтроллера THV66 и различных матриц |
|
Габаритные размеры: 131.4х62.7 мм Напряжение питания: 12…24 В (DC) Входные интерфейсы: 2 x HDMI, VGA Выходной интерфейс: LVDS, 1 или 2 канала, 6…8 бит Максимальное разрешение: 1920х1200 пикселей Внешняя клавиатура и OSD-меню, поддержка управления по UART Поддержка автоматической регулировки яркости с дополнительным датчиком освещённости |
LVDS-093G30-B0001A-1-PHDR-40-400 LVDS-111A40-0000RA-G3-PHDR-40-400 LVDS-111B40-1211TA-G3-PHDR-40-PHR-5-300 LVDS-DF14-20S-PHDR-40-300 LVDS-DF14-30S-PHDR-40-300-G150XVN01.2 LVDS-DF14H-30S-1.25C-PHDR-40-400 LVDS-DF14H-30S-PHDR-40-400-G156HTN02 LVDS-DF19-20S-PHDR-40-400 LVDS-DF19-30S-C-PHDR-40-400 |

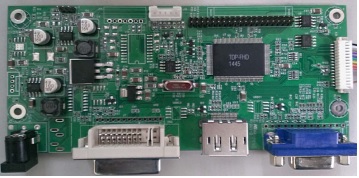

TDP62
| Описание | Кабели для видеоконтроллера TDP62 и различных матриц |
|
Габаритные размеры: 131.4х62.7 мм Напряжение питания: 12…24 В (DC) Входные интерфейсы: HDMI, VGA, DVI, DP Выходной интерфейс: LVDS, 1 или 2 канала, 6…8 бит Максимальное разрешение: 1920х1200 пикселей Внешняя клавиатура и OSD-меню, поддержка управления по UART Поддержка автоматической регулировки яркости с дополнительным датчиком освещённости |
LVDS-093G30-B0001A-1-PHDR-40-400 LVDS-111A40-0000RA-G3-PHDR-40-400 LVDS-111B40-1211TA-G3-PHDR-40-PHR-5-300 LVDS-DF14-20S-PHDR-40-300 LVDS-DF14-30S-PHDR-40-300-G150XVN01.2 LVDS-DF14H-30S-1.25C-PHDR-40-400 LVDS-DF14H-30S-PHDR-40-400-G156HTN02 LVDS-DF19-20S-PHDR-40-400 LVDS-DF19-30S-C-PHDR-40-400 |

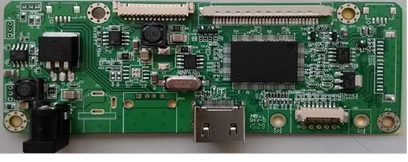

HTLV
| Описание | Кабели для видеоконтроллера HTLV и различных матриц |
|
Габаритные размеры: 120х45 мм Напряжение питания: 12…24 В (DC) Входные интерфейсы: HDMI Выходной интерфейс: LVDS, 1 или 2 канала, 6…8 бит Максимальное разрешение: 1920х1200 пикселей Внешняя клавиатура и OSD-меню, поддержка управления по UART |
LVDS-DF19-20S-JAE-30-400 LVDS-DF19G-30S-JAE-30-300-AA101 LVDS-FI-RE51HL-JAE-30-300 LVDS-FI-RE51HL-JAE-30-700 LVDS-FI-S20S-JAE-30-300-NLT |

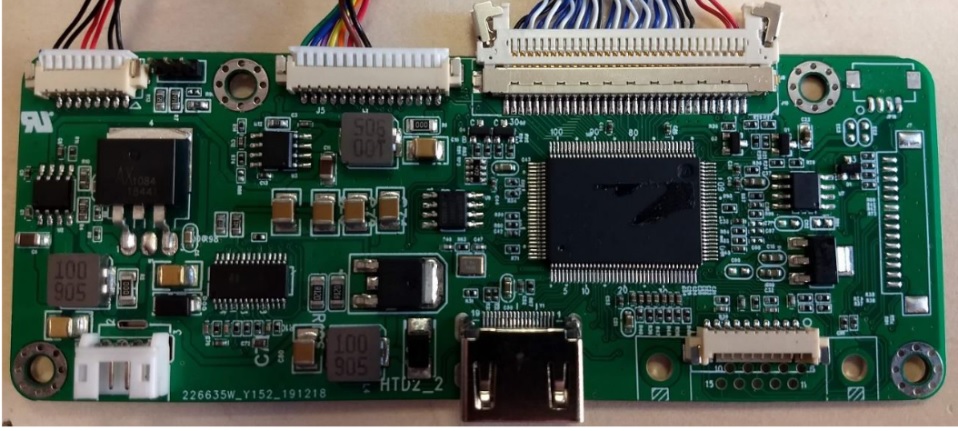

HTD
| Описание | Кабели для видеоконтроллера HTD и различных матриц |
|
Габаритные размеры: 120х45 мм Напряжение питания: 12…24 В (DC) Входные интерфейсы: HDMI Выходной интерфейс: LVDS, 1 или 2 канала, 6…8 бит Максимальное разрешение: 1920х1200 пикселей Внешняя клавиатура и OSD меню, поддержка управления по UART Встроенный LED-драйвер |
LVDS-DF19-20S-JAE-30-400 LVDS-DF19G-30S-JAE-30-300-AA101 LVDS-FI-RE51HL-JAE-30-300 LVDS-FI-RE51HL-JAE-30-700 LVDS-FI-S20S-JAE-30-300-NLT |

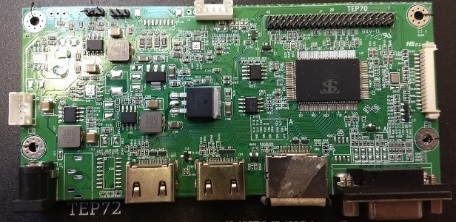

TEP72
| Описание | Кабели для видеоконтроллера TEP72 и различных матриц |
|
Габаритные размеры: 131.4х62.7 мм Напряжение питания: 12…24 В (DC) Входные интерфейсы: 2хHDMI, VGA, DP Выходной интерфейс: eDP, 1…4 канала Максимальное разрешение: 1920х1200 пикселей Внешняя клавиатура и OSD-меню |
EDP-IPEX20453-030T-PHDR-40-400-G156HAT EDP-IPEX20453-040T-PHDR-40-400-B156 EDP-IPEX20453-040T-PHDR-40-400-G150XAB EDP-IPEX20453-040T-PHDR-40-400-G150XAB03 EDP-IPEX20454-030T-PHDR-40-400-NV156FHM EDP-IPEX20453-040T-PHDR-40-400-G156HAB |

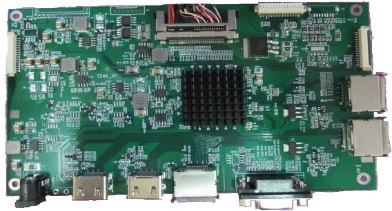

TS4K
| Описание | Кабель для видеоконтроллера TS4K и различных матриц |
|
Габаритные размеры: 170х100 мм Напряжение питания: 12…24 В (DC) Входные интерфейсы: 2хHDMI2.0, VGA, 2xDP Выходные интерфейсы: V-by-One/eDP, DP Максимальное разрешение: 3840×2160 пикселей Внешняя клавиатура и OSD-меню Поддержка управления по UART |
V-by-One-FI-RE51S-FI-RE51S-500-TS4K |
TUD4K
| Описание |
|
Габаритные размеры: 226х93 мм Напряжение питания: 12…24 В (DC) Входные интерфейсы: 5хHDMI2.0, VGA, DP Выходные интерфейсы: V-by-One/eDP/LVDS, DP Максимальное разрешение: 4096x2160 пикселей Внешняя клавиатура и OSD-меню Поддержка управления по UART Поворот изображения, режим «картинка в картинке» |
Прошивки для видеоконтроллеров
| Наименование | THV65/THV66 | TDP62 | TEP72 | HTLV/HTD | ||
| Разрешение | 640х480 | 6 бит | THV65_6bit_640x480 | |||
| 8 бит | THV65_8bit_640x480 | HTLV_640x480_8 | ||||
| 800х600 | 6 бит | THV65_6bit_800x600 | ||||
| 8 бит | THV65_8bit_800x600 | TDP62-800x600 | ||||
| 800х480 | 6 бит | TDP62-6bit-800x480 | ||||
| 8 бит | THV65_8bit_800x480 | HTLV_800x480 | ||||
| 1024х768 | 6 бит | THV65_6bit_1024x768_UART | TDP62_6bit_1024x768 | |||
| 8 бит | THV65_8bit_1024x768_UART | TEP72_XGA | HTLV_8bit_1024x768 | |||
| 1280х800 | THV65_8bit_1280x800 | HTLV_1280x800 | ||||
| 1280х1024 | THV65-UART-1280x1024 | TDP62-1280x1024 | HTLV_1280x1024 | |||
| 1366х768 | THV65_8bit_1366x768 | TDP62_8bit_1366x768 | HTLV-UART-1366x768 | |||
| 1920х1080 | THV65-UART_1920x1080_8B | TDP62-1920x1080 | Tep7x_1920x1080 | HTLV_1920x1080 | ||
| 1920х1200 | THV65-UART-1920x1200 | TDP62-1920x1200 | HTLV_1920x1200 | |||

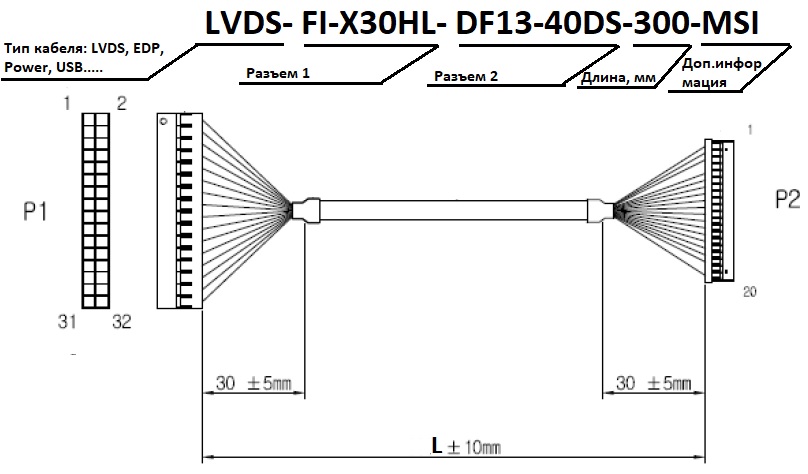

Расшифровка обозначения кабелей для видеоконтроллеров
Наиболее распространённые типы разъёмов на кабелях для матриц
| Разъём 1 | Производитель | Разъём 2 | Производитель |
| ACES-88441-40 | ACES Group | ACES-88441-40 | ACES Group |
| ACES-91209-01011 | ACES Group | DF11-20DS | HIROSE Electric |
| DF14-20S | HIROSE Electric | DF13-/20/30/40DP | HIROSE Electric |
| DF14-30S | HIROSE Electric | BLD2-30 | Hsuan Mao |
| MDF76-30P-1C | HIROSE Electric | IDC-20 | Hsuan Mao |
| DF19-20S | HIROSE Electric | IDC2-20F | Hsuan Mao |
| DF19-30S | HIROSE Electric | FI-RE51S | JAE |
| DF9-31S | HIROSE Electric | FI-X30HL | JAE |
| IPEX20453-040T-11 | I-PEX connectors | A1014H-2X20P | Joint Tech Electronic (HR connector) |
| FI-X30HL | JAE | PHD34H | JST |
| FI-RE51S | JAE | PHDR-30/32/34/40/50/60 | JST |
| FI-S20S | JAE | SHDR-40VS | JST |
| FI-RE41S | JAE | WL2004H | King-Lai Electronics |
| 093G30-B0001A-1 | STARCONN | 501189-4010 | Molex |
| 111A40-0000RA-G3 | STARCONN | 51110-2050 | Molex |
| 111B40-1211TA-G3 | STARCONN | ||
| MSB240420E | STM | ||
| P24013P20 | STM | ||
| P240420 | STM |
Техподдержка: display@symmetron.ru
