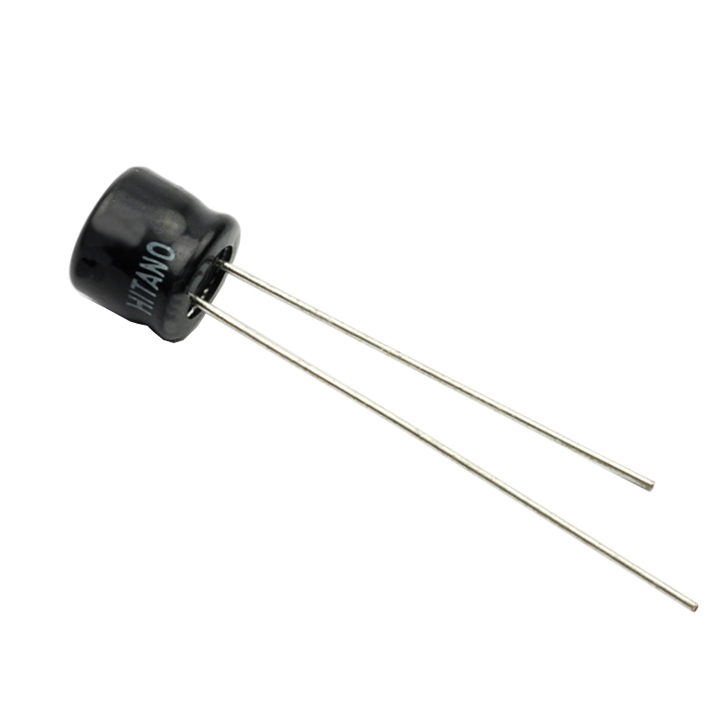

E5R Серия
Основные Характеристики Диапазон емкости: от 0,1 мкФ до 220 мкФ Номинальное рабочее напряжение: от 4 В до 50 В Срок службы: 1000 часов при 105℃ Диапазон рабочих температур: от -40℃ до +105℃ Допустимое отклонение емкости: ±20% Упаковка: россыпь, лента/коробка, лента/катушка |
 |
Расшифровка нумерации кода товара производителя (Part Number)
Пример:
|
E5R |
101 | M | 25 | A | – | T1 |
| ①~③ | ④~⑥ | ⑦ | ⑧~⑨ | ⑩ | ⑪ | ⑫~⑬ |
|
①~③ |
④~⑥ |
⑦ |
|||||
|
КОД |
СЕРИЯ |
КОД |
ЕМКОСТЬ |
КОД |
ДОПУСТИМОЕ ОТКЛОНЕНИЕ ЕМКОСТИ |
||
| E5R | Ультра миниатюрные | 10 | 1.0 мкФ |
M |
± 20% |
||
| 4R7 | 4.7 мкФ | ||||||
| 101 | 100 мкФ | ||||||
|
⑧~⑨ |
⑩ |
⑫~⑬ |
|||||
|
КОД |
РАБОЧЕЕ НАПРЯЖЕНИЕ |
КОД |
УПАКОВКА |
КОД |
ТИП ВЫВОДОВ | ||
|
0J |
6.3 В |
B |
Россыпь |
|
Не указывается для упаковки россыпью | ||
| 10 | 10 В | С5 | Отрез 5 мм | T1 | Расстояние между выводами 2,5 мм с упаковкой в ленте | ||
| 16 | 16 В | AC5 | Меньший размер отреза 5 мм | TA | Расстояние между формованными выводами 5 мм с упаковкой в ленте | ||
| 25 | 25 В |
|
A | Лента в коробке | |||
| 35 | 35 В | R |
Лента в катушке |
||||
| 50 | 50 В | F5 | Отрез сформирован и нарезан 5 мм | ||||
| ⑪ | |||||||
| КОД | РАЗМЕР | ||||||
| Не указывается, если возможен только один размер | |||||||
| A | Меньший размер | ||||||
