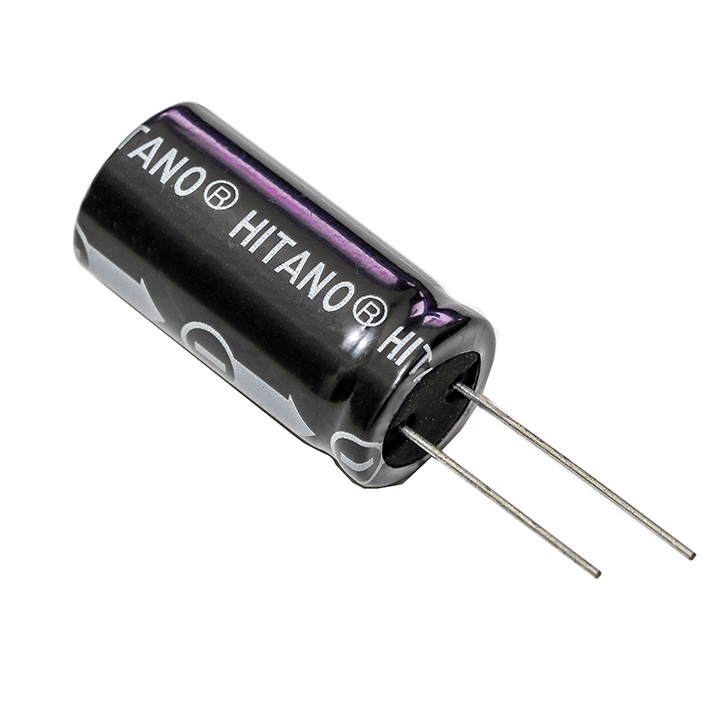

ECR Серия
Основные Характеристики Диапазон емкости: от 0,47 мкФ до 10000 мкФ Номинальное рабочее напряжение: от 6,3 В до 450 В Срок службы: 2000 часов при 85℃ Диапазон рабочих температур:
Упаковка: россыпь, лента/коробка, лента/катушка |
 |
Расшифровка нумерации кода товара производителя (Part Number)
Пример:
|
ECR |
101 | M | 25 | A | – | T1 |
| ①~③ | ④~⑥ | ⑦ | ⑧~⑨ | ⑩ | ⑪ | ⑫~⑬ |
|
①~③ |
④~⑥ |
⑦ |
|||||
|
КОД |
СЕРИЯ |
КОД |
ЕМКОСТЬ |
КОД |
ДОПУСТИМОЕ ОТКЛОНЕНИЕ ЕМКОСТИ |
||
| ECR | Общего применения | 10 | 1.0 мкФ |
M |
± 20% |
||
| 4R7 | 4.7 мкФ | ||||||
| 101 | 100 мкФ | ||||||
| 102 | 1000 мкФ | ||||||
|
⑧~⑨ |
⑩ |
⑫~⑬ |
|||||
|
КОД |
РАБОЧЕЕ НАПРЯЖЕНИЕ |
КОД |
УПАКОВКА |
КОД |
ТИП ВЫВОДОВ | ||
|
0J |
6.3 В | A | Лента в коробке |
|
Не указывается для упаковки россыпью | ||
| 10 | 10 В | B | Россыпь |
|
T1 | Расстояние между выводами 2,5 мм с упаковкой в ленте | |
| 16 | 16 В | R | Лента в катушке | TA | Расстояние между формованными выводами 5 мм с упаковкой в ленте | ||
| 25 | 25 В | ⑪ | T35 | Расстояние между выводами 3,5 мм с упаковкой в ленте | |||
| 35 | 35 В | КОД | РАЗМЕР | T2 | Расстояние между выводами 5 мм с упаковкой в ленте | ||
| 50 | 50 В | Не указывается, если возможен только один размер | T3 | Расстояние между выводами 7,5 мм с упаковкой в ленте | |||
| 63 | 63 В | A | Меньший размер | С5 | Обрезанные выводы 5 мм | ||
| 2A | 100 В | S | Специальный размер | F5 | Выводы формованные и обрезанные 5 мм | ||
| 2C | 160 В | ||||||
| 2D | 200 В | ||||||
| 2E | 250 В | ||||||
| 2V | 350 В | ||||||
| 2G | 400 В | ||||||
| 2W | 450 В | ||||||
