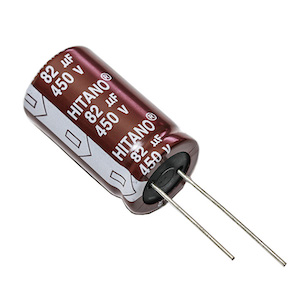

EFL Серия
Диапазон емкости: от 1 мкФ до 330 мкФ Номинальное рабочее напряжение: от 160 В до 450 В Срок службы: от 8000 до 10000 часов при 105℃ Диапазон рабочих температур: от -40℃ до +105℃ Допустимое отклонение емкости: ±20% Упаковка: россыпь, лента/коробка, лента/катушка |
 |
Расшифровка нумерации кода товара производителя (Part Number)
Пример:
|
EFL |
101 | M | 2E | A | – | T3 |
| ①~③ | ④~⑥ | ⑦ | ⑧~⑨ | ⑩ | ⑪ | ⑫~⑬ |
|
①~③ |
④~⑥ |
⑦ |
|||||
|
КОД |
СЕРИЯ |
КОД |
ЕМКОСТЬ |
КОД |
ДОПУСТИМОЕ ОТКЛОНЕНИЕ ЕМКОСТИ |
||
| EFL |
Высокое напряжение с длительным сроком службы |
10 | 1.0 мкФ |
M |
± 20% |
||
| 4R7 | 4.7 мкФ | ||||||
| 101 | 100 мкФ | ||||||
| 102 | 1000 мкФ | ||||||
|
⑧~⑨ |
⑩ |
⑫~⑬ |
|||||
|
КОД |
РАБОЧЕЕ НАПРЯЖЕНИЕ |
КОД |
УПАКОВКА |
КОД |
ТИП ВЫВОДОВ | ||
| 2C | 160 В |
B |
Россыпь |
Не указывается для упаковки россыпью | |||
| 2D | 200 В | С5 | Отрез 5 мм | T2 |
Расстояние между выводами 5 мм с упаковкой в ленте |
||
| 2E | 250 В | AC5 | Меньший размер отреза 5 мм | TA | Расстояние между формованными выводами 5 мм с упаковкой в ленте | ||
| 2V | 350 В |
|
A | Лента в коробке | T35 |
Расстояние между выводами 3,5 мм с упаковкой в ленте |
|
| 2G | 400 В | R |
Лента в катушке |
T3 |
Расстояние между выводами 7,5 мм с упаковкой в ленте |
||
| 2W | 450 В | F5 | Отрез сформирован и нарезан 5 мм | ||||
| ⑪ | |||||||
| КОД | РАЗМЕР | ||||||
| Не указывается, если возможен только один размер | |||||||
| A | Меньший размер | ||||||
