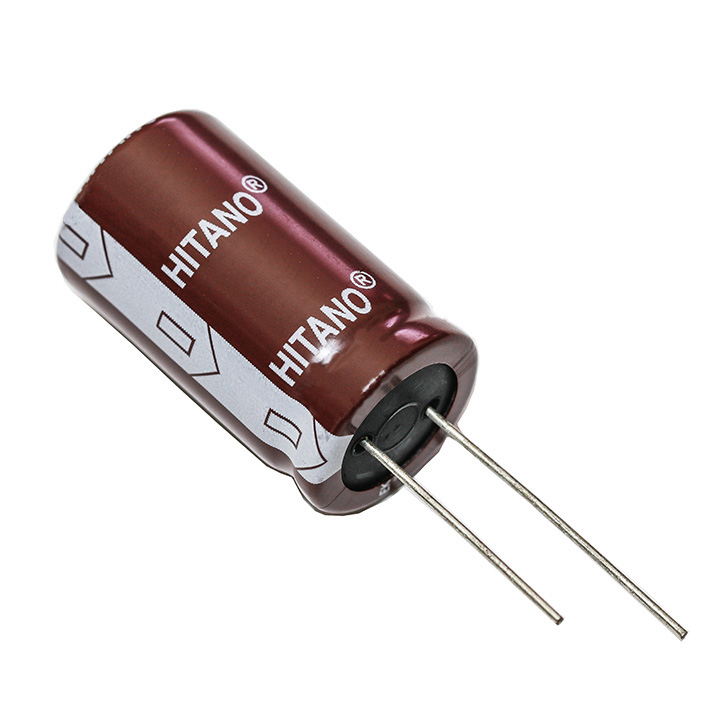

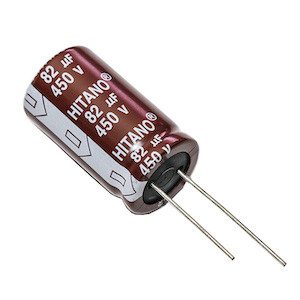

EKH Серия
Диапазон емкости: от 6,8 мкФ до 3300 мкФ Номинальное рабочее напряжение: от 10 В до 450 В Срок службы: от 5000 до 10000 часов при 105 ℃ Диапазон рабочих температур: от -40℃ до +105℃ Допустимое отклонение емкости: ±20% Упаковка: россыпь, лента/коробка, лента/катушка |
 |
Расшифровка нумерации кода товара производителя (Part Number)
Пример:
|
EKH |
101 | M | 25 | A | – | T1 |
| ①~③ | ④~⑥ | ⑦ | ⑧~⑨ | ⑩ | ⑪ | ⑫~⑬ |
|
①~③ |
④~⑥ |
⑦ |
|||||
|
КОД |
СЕРИЯ |
КОД |
ЕМКОСТЬ |
КОД |
ДОПУСТИМОЕ ОТКЛОНЕНИЕ ЕМКОСТИ |
||
| EKH | Долгий срок службы | 10 | 1.0 мкФ |
M |
± 20% |
||
| 4R7 | 4.7 мкФ | ||||||
| 101 | 100 мкФ | ||||||
| 102 | 1000 мкФ | ||||||
|
⑧~⑨ |
⑩ |
⑫~⑬ |
|||||
|
КОД |
РАБОЧЕЕ НАПРЯЖЕНИЕ |
КОД |
УПАКОВКА |
КОД |
ТИП ВЫВОДОВ | ||
| 10 | 10 В |
B |
Россыпь |
|
Не указывается для упаковки россыпью | ||
| 16 | 16 В | С5 | Отрез 5 мм | T1 | Расстояние между выводами 2,5 мм с упаковкой в ленте | ||
| 25 | 25 В | AC5 | Меньший размер отреза 5 мм | TA | Расстояние между формованными выводами 5 мм с упаковкой в ленте | ||
| 35 | 35 В |
|
A | Лента в коробке | T35 | Расстояние между выводами 3,5 мм с упаковкой в ленте | |
| 50 | 50 В | R |
Лента в катушке |
T2 | Расстояние между выводами 5 мм с упаковкой в ленте | ||
| 63 | 63 В | F5 | Отрез сформирован и нарезан 5 мм | T3 | Расстояние между выводами 7,5 мм с упаковкой в ленте | ||
| 2A | 100 В | ⑪ | |||||
| 2C | 160 В | КОД | РАЗМЕР | ||||
| 2D | 200 В | Не указывается, если возможен только один размер | |||||
| 2E | 250 В | A | Меньший размер | ||||
| 2V | 350 В | ||||||
| 2G | 400 В | ||||||
| 2W | 450 В | ||||||
