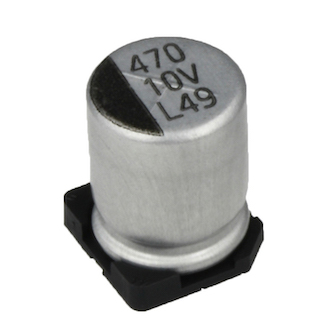

EMSS Серия
Основные Характеристики Диапазон емкости: от 10 мкФ до 1000 мкФ. Номинальное рабочее напряжение: от 16 В до 100 В Срок службы: 5000 часов при 105 ℃ Диапазон рабочих температур: от -55℃ до +105℃ Допустимое отклонение емкости: ±20% Упаковка: лента/катушка |
 |
Расшифровка нумерации кода товара производителя (Part Number)
Пример:
|
EMSS |
101 | M | 25 | R | C10 |
| ①~③ | ④~⑥ | ⑦ | ⑧~⑨ | ⑩ | ⑪~⑬ |
|
①~③ |
④~⑥ |
⑦ |
|||||
|
КОД |
СЕРИЯ |
КОД |
ЕМКОСТЬ |
КОД |
ДОПУСТИМОЕ ОТКЛОНЕНИЕ ЕМКОСТИ |
||
| EMSS | Гибридные проводящие полимерные алюминиевые твердотельные конденсаторы SMD монтажа | 10 | 10 мкФ | K | ± 10% | ||
|
101 |
100 мкФ | M | ± 20% | ||||
| 102 | 1000 мкФ | ||||||
|
|
|
||||||
|
⑧~⑨ |
⑩ |
⑪~⑬ |
|||||
|
КОД |
РАБОЧЕЕ НАПРЯЖЕНИЕ |
КОД |
УПАКОВКА |
КОД |
РАЗМЕР КОРПУСА (мм) | ||
|
16 |
16 В | R | Катушка | C6 |
6.3 x 5.8 |
||
| 25 | 25 В | C8 |
6.3 x 7.7 |
||||
| 35 | 35 В | C10 | 6.3 x 9.2 | ||||
| 50 | 50 В | C12 | 6.3 x 11.5 | ||||
| 63 | 63 В | D8 | 8 x 7.7 | ||||
| 80 | 80 В | D10 |
8 x 9.2 |
||||
|
2A |
100 В |
D12 | 8 x 11.7 | ||||
| F11 |
10 x 10.7 |
||||||
| F13 |
10 x 12.7 |
||||||
