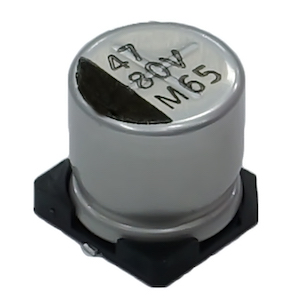

EMV Серия
Основные Характеристики Диапазон емкости: от 1,0 мкФ до 1000 мкФ Номинальное рабочее напряжение: от 6,3 В до 100 В Срок службы: 5000 часов при 105℃ Диапазон рабочих температур: от -40℃ до +105℃ Допустимое отклонение емкости: ±20% Упаковка: лента/катушка |
 |
Расшифровка нумерации кода товара производителя (Part Number)
Пример:
|
EMV |
101 | M | 25 | R | C8 |
| ①~③ | ④~⑥ | ⑦ | ⑧~⑨ | ⑩ | ⑪~⑬ |
|
①~③ |
④~⑥ |
⑦ |
|||||
|
КОД |
СЕРИЯ |
КОД |
ЕМКОСТЬ |
КОД |
ДОПУСТИМОЕ ОТКЛОНЕНИЕ ЕМКОСТИ |
||
| EMV |
C увеличенным сроком службы |
10 | 1.0 мкФ | K | ± 10% | ||
| 4R7 | 4.7 мкФ | M | ± 20% | ||||
| 101 | 100 мкФ | ||||||
| 102 | 1000 мкФ | ||||||
|
⑧~⑨ |
⑩ |
⑪~⑬ |
|||||
|
КОД |
РАБОЧЕЕ НАПРЯЖЕНИЕ |
КОД |
УПАКОВКА |
КОД |
РАЗМЕР КОРПУСА (мм) | ||
|
0J |
6.3 В | R | Катушка | A | 4 x 5.5 | ||
| 10 | 10 В | B | 5 x 5.5 | ||||
| 16 | 16 В | C | 6.3 x 5.5 | ||||
| 25 | 25 В | C8 | 6.3 x 7.7 | ||||
| 35 | 35 В | D | 8 x 6.5 | ||||
| 50 | 50 В | E |
8 x 10.5 |
||||
| 63 | 63 В | F | 10 x 10.5 | ||||
| 2A | 100 В | G |
12.5 x 14 |
||||
|
|
|
H |
12.5 x 16 |
||||
|
|
|
I | 16 x 16.5 | ||||
|
|
|
J |
16 x 21.5 |
||||
|
|
|
K |
18 x 16.5 |
||||
Документация
раскрыть всеDatasheets (1)
Datasheet EMV Series
Английский язык
15.05.2016
pdf
232.17 КБ
Спецификация (2)
SMD type soldering profile
Английский язык
01.01.2016
pdf
134.32 КБ
Surface Mount Type Packaging Specification
Английский язык
07.03.2019
pdf
65.47 КБ
