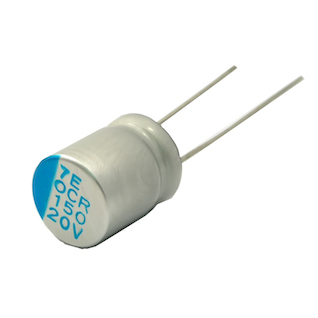

ERS Серия
Основные Характеристики Диапазон емкости: от 10 мкФ до 3300 мкФ. Номинальное рабочее напряжение: от 2,5 В до 100 В Срок службы: 2000 часов при 105 ℃ Диапазон рабочих температур: -55℃ до +105℃ Допустимое отклонение емкости: ±20% Упаковка: россыпью |
 |
Расшифровка нумерации кода товара производителя (Part Number)
Пример:
|
ERS |
101 | M | 25 | B | F13 |
| ①~③ | ④~⑥ | ⑦ | ⑧~⑨ | ⑩ | ⑪~⑬ |
|
①~③ |
④~⑥ |
⑦ |
|||||
|
КОД |
СЕРИЯ |
КОД |
ЕМКОСТЬ |
КОД |
ДОПУСТИМОЕ ОТКЛОНЕНИЕ ЕМКОСТИ |
||
| ERS | Электропроводный полимер | 100 | 10 мкФ | K | ± 10% | ||
|
101 |
100 мкФ |
M | ± 20% | ||||
|
102 |
1000 мкФ |
||||||
|
⑧~⑨ |
⑩ |
⑪~⑬ |
|||||
|
КОД |
РАБОЧЕЕ НАПРЯЖЕНИЕ |
КОД |
УПАКОВКА |
КОД |
РАЗМЕР КОРПУСА (мм) | ||
| 0E | 2.5 В | B | Россыпью | A6 | 5 x 6 | ||
| 0G | 4 В | A8 | 5 x 8 | ||||
| 0J | 6.3 В | A10 |
5 x 10 |
||||
| 0L | 7.5 В | A14 | 5 x 14 | ||||
| 10 | 10 В |
B8 |
5.5 x 8 | ||||
| 12 | 12 В |
B10 |
5.5 x 10 | ||||
| 16 | 16 В |
B14 |
5.5 x 14 | ||||
| 20 | 20 В |
B18 |
5.5 x 18 | ||||
| 25 | 25 В |
C6 |
6.3 x 6 | ||||
| 30 | 30 В |
C8 |
6.3 x 8 | ||||
| 35 | 35 В |
C10 |
6.3 x 10 | ||||
| 50 | 50 В |
C12 |
6.3 x 12 | ||||
| 63 | 63 В |
C14 |
6.3 x 14 | ||||
| 80 | 80 В |
C18 |
6.3 x 18 | ||||
| 90 | 90 В |
D8 |
8 x 8 | ||||
| 2A | 100 В |
D11 |
8 x 11 | ||||
|
D14 |
8 x 14 | ||||||
|
D19 |
8 x 19 | ||||||
|
F10 |
10 x 10 | ||||||
|
F12 |
10 x 12 | ||||||
|
F15 |
10 x 15 | ||||||
|
F20 |
10 x 20 | ||||||
|
G20 |
13 x 20 | ||||||
