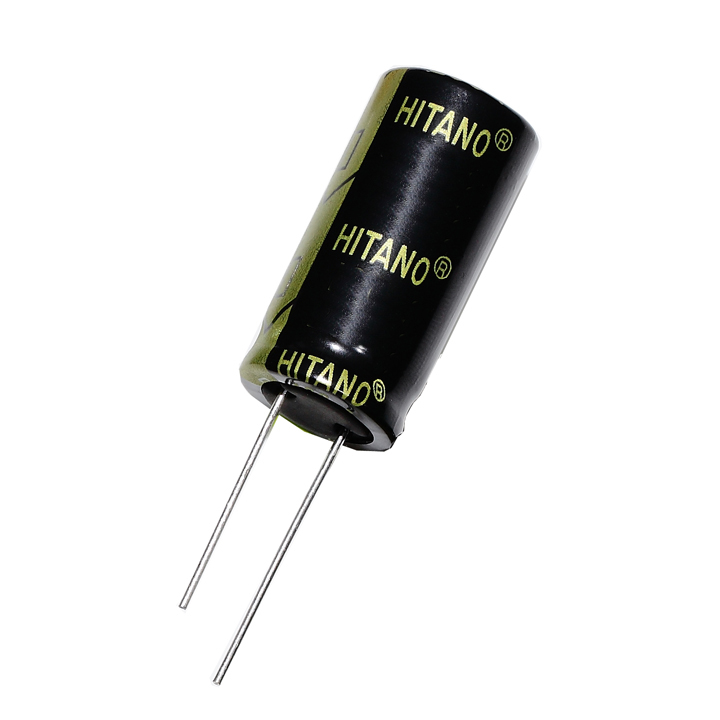

ESX Серия
Диапазон емкости: от 1 мкФ до 10000 мкФ Номинальное рабочее напряжение: от 6,3 В до 100 В Срок службы: от 2000 до 5000 часов при 105℃ Диапазон рабочих температур: от -55℃ до +105℃ (6,3 В ~ 63 В), от -40℃ до +105℃ (100 В) Допустимое отклонение емкости: ±20% Упаковка: россыпь, лента/коробка, лента/катушка |
 |
Расшифровка нумерации кода товара производителя (Part Number)
Пример:
|
ESX |
101 | M | 25 | A | – | T1 |
| ①~③ | ④~⑥ | ⑦ | ⑧~⑨ | ⑩ | ⑪ | ⑫~⑬ |
|
①~③ |
④~⑥ |
⑦ |
|||||
|
КОД |
СЕРИЯ |
КОД |
ЕМКОСТЬ |
КОД |
ДОПУСТИМОЕ ОТКЛОНЕНИЕ ЕМКОСТИ |
||
| ESX | Низкий показатель ESR | 10 | 1.0 мкФ |
M |
± 20% |
||
| 4R7 | 4.7 мкФ | ||||||
| 101 | 100 мкФ | ||||||
| 102 | 1000 мкФ | ||||||
|
⑧~⑨ |
⑩ |
⑫~⑬ |
|||||
|
КОД |
РАБОЧЕЕ НАПРЯЖЕНИЕ |
КОД |
УПАКОВКА |
КОД |
ТИП ВЫВОДОВ | ||
| 0J | 6,3 В |
B |
Россыпь |
Не указывается для упаковки россыпью | |||
| 10 | 10 В | C5 |
Отрез 5 мм |
T1 |
Расстояние между выводами 2,5 мм с упаковкой в ленте |
||
| 16 | 16 В | AC5 |
Меньший размер отреза 5 мм |
TA | Расстояние между формованными выводами 5 мм с упаковкой в ленте | ||
| 25 | 25 В |
|
A | Лента в коробке | T35 |
Расстояние между выводами 3,5 мм с упаковкой в ленте |
|
| 35 | 35 В | R | Лента в катушке |
T2 |
Расстояние между выводами 5 мм с упаковкой в ленте |
||
| 50 | 50 В | F5 | Отрез сформирован и нарезан 5 мм | T3 | Расстояние между выводами 7,5 мм с упаковкой в ленте | ||
| 63 | 63 В | ||||||
| 2A | 100 В | ||||||
|
|
⑪ | ||||||
| КОД | РАЗМЕР | ||||||
| Не указывается, если возможен только один размер | |||||||
| A | Меньший размер | ||||||
