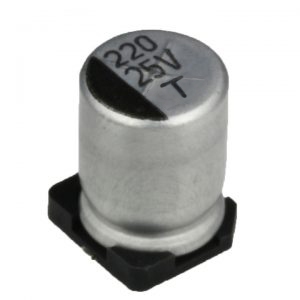

ETV Серия
Низкоимпедансные конденсаторы серии ETV для поверхностного монтажа на печатные платы высокой плотности. Предназначены для пайки оплавлением. Диаметр корпуса — от 6,3 до 12,5 мм. Срок службы при 125 °C составляет 2 000 часов для корпуса диаметром 6,3 мм и 3 000 часов для корпусов диаметром 8–12,5 мм.
Основные характеристики
- Диапазон ёмкости: от 33 до 1 000 мкФ
- Номинальное рабочее напряжение: от 10 до 35 В
- Срок службы: от 2 000 до 3 000 часов при 125 °C — в зависимости от диаметра корпуса
- Диапазон рабочих температур: от −40 до +125 °C
- Допустимое отклонение ёмкости: ±20%
- Упаковка: лента/катушка
Код товара производителя (Part Number)
Пример обозначения: ETV101M25RC8
| Позиции | 1–3 | 4–6 | 7 | 8–9 | 10 | 11–12 |
|---|---|---|---|---|---|---|
| Значение | ETV | 101 | M | 25 | R | C8 |
Расшифровка позиций:
- Позиции 1–3 — серия: ETV — серия низкоимпедансных алюминиевых электролитических конденсаторов.
- Позиции 4–6 — код ёмкости: 101 — 100 мкФ.
- Позиция 7 — допуск ёмкости: M — ±20%.
- Позиции 8–9 — код рабочего напряжения: 25 — 25 В.
- Позиция 10 — упаковка: R — лента/катушка.
- Позиции 11–12 — типоразмер корпуса: C8 — диаметр 6,3 мм, длина 7,7 мм.
Документация
Источник: официальный сайт Hitano Enterprise Corp.
