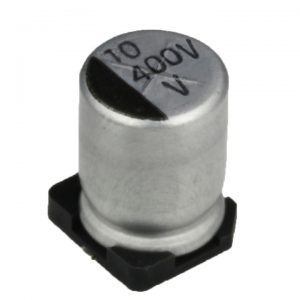

EVV Серия
Высоковольтные конденсаторы серии EVV с длительным сроком службы. Рассчитаны на напряжение 400 В и 5 000 часов работы при 105 °C. Предназначены для поверхностного монтажа на печатные платы высокой плотности и пайки оплавлением.
Основные характеристики
- Диаметр корпуса: от 8 до 10 мм
- Диапазон ёмкости: от 2,2 до 10 мкФ
- Номинальное рабочее напряжение: 400 В
- Срок службы: 5 000 часов при 105 °C
- Диапазон рабочих температур: от −40 до +105 °C
- Допустимое отклонение ёмкости: ±20%
- Упаковка: лента/катушка
Код товара производителя (Part Number)
Пример обозначения: EVV5R6M2GRE3
| Позиции | 1–3 | 4–6 | 7 | 8–9 | 10 | 11–12 |
|---|---|---|---|---|---|---|
| Значение | EVV | 5R6 | M | 2G | R | E3 |
Расшифровка позиций:
- Позиции 1–3 — серия: EVV — серия конденсаторов для высоковольтных применений с длительным сроком службы.
- Позиции 4–6 — код ёмкости: 5R6 — 5,6 мкФ.
- Позиция 7 — допуск ёмкости: M — ±20%.
- Позиции 8–9 — код рабочего напряжения: 2G — 400 В.
- Позиция 10 — упаковка: R — лента/катушка.
- Позиции 11–12 — типоразмер корпуса: E3 — диаметр 8 мм, длина 13 мм.
Документация
Источник: официальный сайт Hitano Enterprise Corp.
