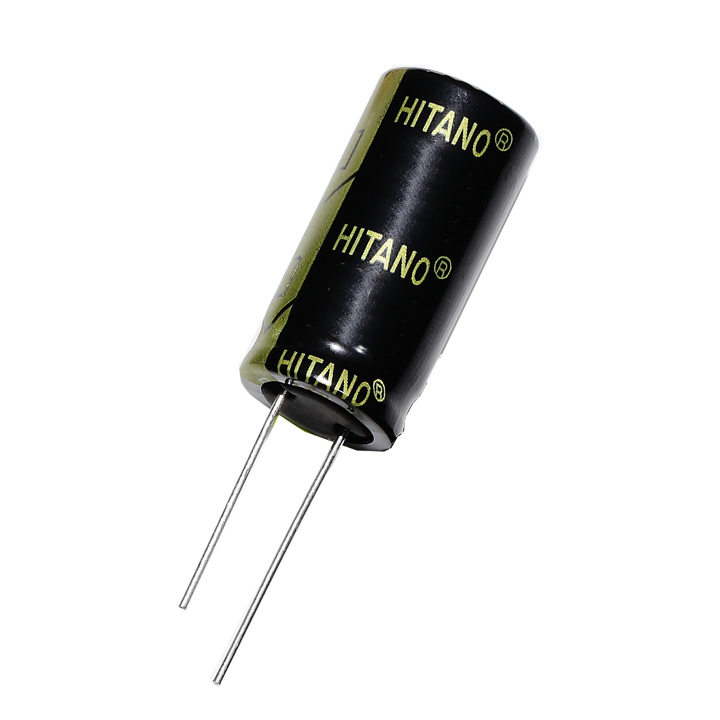

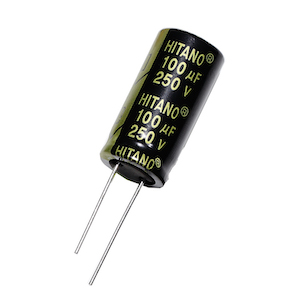

EXR Серия
Диапазон емкости: от 1 мкФ до 15000 мкФ Номинальное рабочее напряжение: от 6,3 В до 450 В Срок службы: от 2000 до 5000 часов при 105℃ Диапазон рабочих температур: от -40℃ до +105℃ Допустимое отклонение емкости: ±20% Упаковка: россыпь, лента/коробка, лента/катушка |
 |
Расшифровка нумерации кода товара производителя (Part Number)
Пример:
|
EXR |
101 | M | 25 | A | – | T1 |
| ①~③ | ④~⑥ | ⑦ | ⑧~⑨ | ⑩ | ⑪ | ⑫~⑬ |
|
①~③ |
④~⑥ |
⑦ |
|||||
|
КОД |
СЕРИЯ |
КОД |
ЕМКОСТЬ |
КОД |
ДОПУСТИМОЕ ОТКЛОНЕНИЕ ЕМКОСТИ |
||
| EXR | Низкий показатель ESR | 10 | 1.0 мкФ |
M |
± 20% |
||
| 4R7 | 4.7 мкФ | ||||||
| 101 | 100 мкФ | ||||||
| 102 | 1000 мкФ | ||||||
|
⑧~⑨ |
⑩ |
⑫~⑬ |
|||||
|
КОД |
РАБОЧЕЕ НАПРЯЖЕНИЕ |
КОД |
УПАКОВКА |
КОД |
ТИП ВЫВОДОВ | ||
| 0J | 6,3 В |
B |
Россыпь |
Не указывается для упаковки россыпью | |||
| 10 | 10 В |
A |
Лента в коробке |
T1 |
Расстояние между выводами 2,5 мм с упаковкой в ленте |
||
| 50 | 50 В |
R |
Лента в катушке |
TA | Расстояние между формованными выводами 5 мм с упаковкой в ленте | ||
| 2A | 100 В |
|
T35 |
Расстояние между выводами 3,5 мм с упаковкой в ленте |
|||
| 2E | 250 В |
T2 |
Расстояние между выводами 5 мм с упаковкой в ленте |
||||
| 2G | 400 В | T3 | Расстояние между выводами 7,5 мм с упаковкой в ленте | ||||
| 2W | 450 В | C5 | Обрезанные выводы 5 мм | ||||
| ⑪ | F5 | Выводы формованные и обрезанные 5 мм | |||||
| КОД | РАЗМЕР | ||||||
| Не указывается, если возможен только один размер | |||||||
| A | Меньший размер | ||||||
| S | Специальный размер | ||||||
