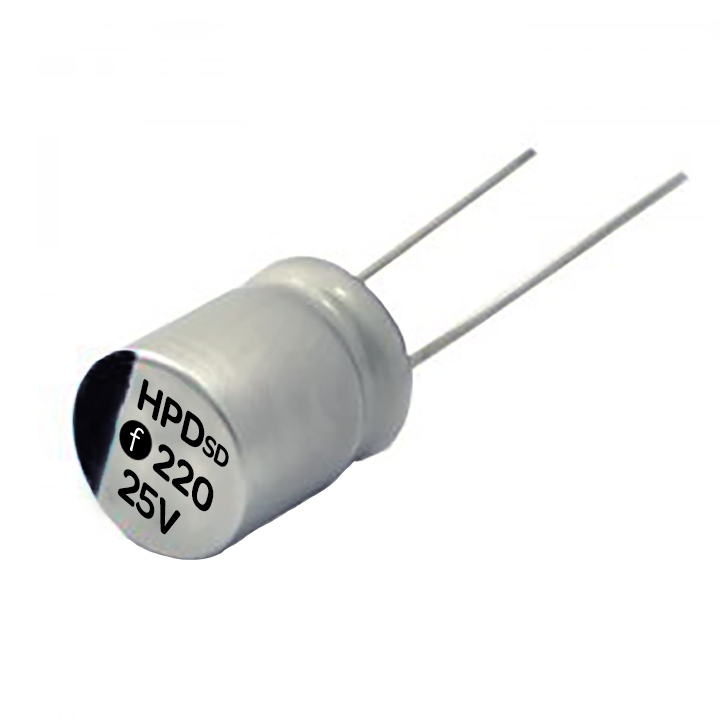

HHPD Серия
Гибридные алюминиевые электролитические конденсаторы радиального типа с проводящим полимером. Высокая надёжность и высокое напряжение благодаря гибридному электролиту. Высокотемпературная серия со сроком службы 4 000 часов при 135 °C.
Основные характеристики
- Диапазон ёмкости: от 33 мкФ до 560 мкФ
- Номинальное рабочее напряжение: от 25 В до 63 В
- Срок службы: 4 000 часов при 135 °C
- Диапазон рабочих температур: от −55 °C до +135 °C
- Допустимое отклонение ёмкости: ±20%
- Упаковка: россыпь (Bulk), лента/коробка
Код товара производителя (Part Number)
Пример обозначения: HHPD471M1ERBED120SP00
| Позиции | 1–4 | 5–7 | 8 | 9–10 | 11 | 12 | 13 | 14–16 | 17 | 18 | 19–20 |
|---|---|---|---|---|---|---|---|---|---|---|---|
| Значение | HHPD | 471 | M | 1E | R | B | E | 120 | S | P | 00 |
Расшифровка позиций:
- Позиции 1–4 — серия: HHPD — высокотемпературная серия со сроком службы 4 000 часов при 135 °C.
- Позиции 5–7 — код ёмкости: 471 — 470 мкФ.
- Позиция 8 — допуск ёмкости: M — ±20%.
- Позиции 9–10 — код рабочего напряжения: 1E — 25 В.
- Позиция 11 — тип исполнения: R — радиальное исполнение, россыпь.
- Позиция 12 — упаковка: B — россыпь.
- Позиция 13 — диаметр корпуса: E — 10 мм.
- Позиции 14–16 — код длины корпуса: 120 — 12,0 мм.
- Позиция 17 — цвет маркировки: S — чёрный.
- Позиция 18 — форма резиновой пробки: P — плоская.
- Позиции 19–20 — исполнение выводов: 00 — стандартное.
Документация
Источник: официальный сайт Hitano Enterprise Corp.
