C Серия
Различные температурные характеристики охватывают широкий диапазон номиналов в самых малых габаритах.
Монтаж волной или оплавлением.
Отличная диэлектрическая прочность благодаря однородной структуре слоев диэлектрика.
ОСНОВНЫЕ ХАРАКТЕРИСТИКИ

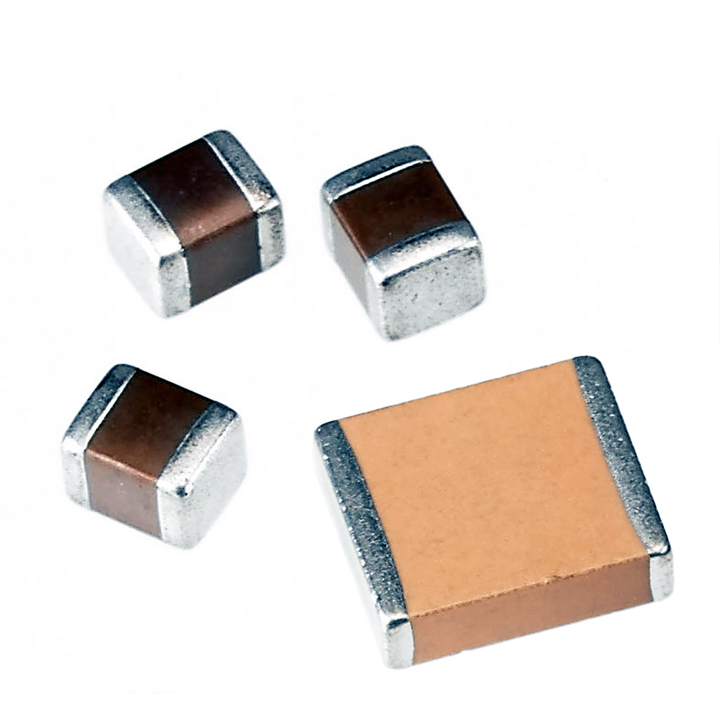

Чип конденсатор керамический NPO
· Размер: от 0201 до 2225
· Номинальное рабочее напряжение: от 16 до 4000 В постоянного тока
· Диапазон емкости: от 0,47 пФ до 220 нФ
· Рабочая темп. Диапазон: -55℃ до +125℃
· Допустимое отклонение емкости:
C < 10 пФ_±0,1 пФ, ±0,25 пФ, ±0,5 пФ,
C ≧ 10 пФ_±1%, ±2%, ±5%
· Упаковка: лента/катушка
Чип конденсатор керамический X7R
· Размер: от 0201 до 2225
· Номинальное рабочее напряжение: от 10 В до 4000 В постоянного тока
· Диапазон емкости: от 100 пФ до 22 мкФ
· Рабочая темп. Диапазон: -55℃ до +125℃
· Допустимое отклонение емкости: ±10%, ±20%
· Упаковка: лента/катушка
Чип конденсатор керамический X5R
· Размер: от 0201 до 2220
· Номинальное рабочее напряжение: от 4 до 50 В постоянного тока
· Диапазон емкости: от 100 нФ до 470 мкФ
· Рабочая темп. Диапазон: -55℃ до +85℃
· Допустимое отклонение емкости: ±10%, ±20%
· Упаковка: лента/катушка
Чип конденсатор керамический Y5V (Сняты с производства)
Расшифровка нумерации кода товара производителя (Part Number)
Пример:
0805 | N | 102 | J | 500 | N | T |
①~③ | ④ | ⑤~⑦ | ⑧ | ⑨~⑪ | ⑫ | ⑬ |
①~③ | ④ | ⑤~⑦ | |||||
КОД | Размер | КОД | Температурный коеффицент | КОД | Номинальная емкость | ||
0201 | 0.6 x 0.3 мм | N | NPO | 0R5 | 0.5 пФ | ||
0402 | 1.0 х 0.5 мм | B | X7R | 101 | 100 пФ | ||
0603 | 1.6 х 0.8 мм | X | X5R | 104 | 100 нФ | ||
0805 | 2.0 х 1.25 мм | ||||||
1206 | 3.2 х 1.60 мм | ||||||
1210 | 3.2 х 2.50 мм | ||||||
1808 | 4.5 х 2.00 мм | ||||||
1812 | 4.5 х 3.20 мм | ||||||
1825 | 4.5 х 6.30 мм | ||||||
2220 | 5.7 х 5.00 мм | ||||||
2225 | 5.7 х 6.30 мм | ||||||
⑧ | ⑨~⑪ | ⑫ | |||||
КОД |
Допустимое отклонение номинальной емкости |
КОД | Номинальное напряжение (DC) | КОД |
Состав выводов |
||
A | ±0.05 пФ | 063 | 6.3 В | N |
Слой никеля и олова |
||
B | ±0.1 пФ | 100 | 10 В | ||||
C | ±0.25 пФ | 160 | 16 В | ||||
D | ±0.5 пФ | 250 | 25 В | ||||
F | ±1% | 500 | 50 В | ||||
G | ±2% | 630 | 63 В | ||||
J | ±5% | 101 | 100 В | ||||
K | ±10% | 251 | 250 В | ||||
M | ±20% | 501 | 500 В | ||||
Z | +80-20% | 102 | 1000 В | ||||
202 | 2000 В | ||||||
302 | 3000 В | ||||||
⑬ | |||||||
КОД |
Упаковка (кол-во в катушке) |
||||||
05 | 500 | ||||||
1 | 1000 | ||||||
2 | 2000 | ||||||
3 | 3000 | ||||||
T | 4000 | ||||||
U | 10000 | ||||||
V | 15000 | ||||||
W | 50000 |
