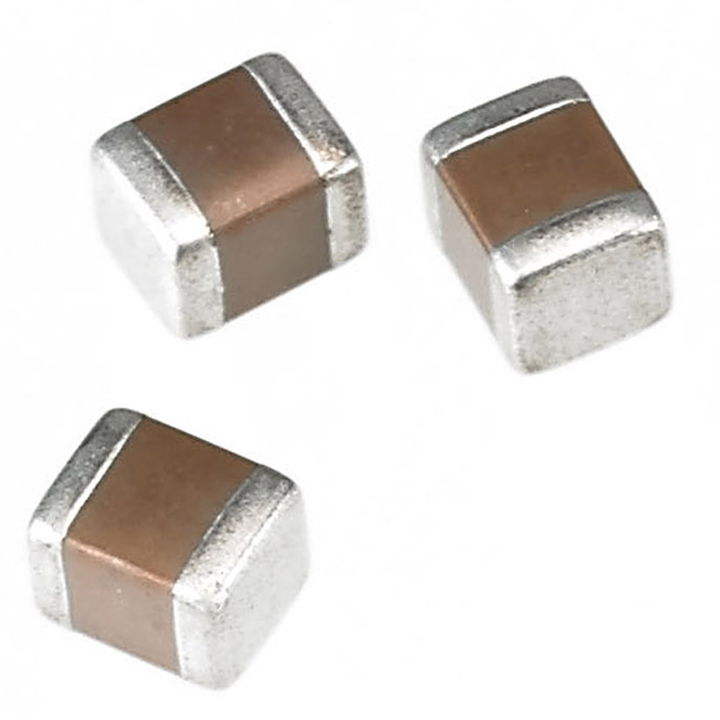

FK & FH Серия
Серия FK & FH соответствуют стандартам электробезопасности, изготавливаются из экологически чистых материалов без содержания свинца и кадмия и предназначены для защиты от перенапряжения или молнии в модемном факсимильном и другом оборудовании.
Соответствуют стандартам:
EN 60384-14: 2013/А1: 2016
IEC 60384-14: 2013/AMD1: 2016
UL 60384-14 (ред. 2.0) UL 62368-1 (2-я редакция)
Номер сертификата:
R 50041666 и R 50359148 от TUV
E346791 (FOWX2/8) по UL, E231248 по UL
CQC20001247849 от CQC (серия FK)
CQC20001247848 от CQC (серия FH)
Лицензия № ENEC-03020 (серия FK)
Лицензия № ENEC-03021 (серия FH)
ОСНОВНЫЕ ХАРАКТЕРИСТИКИ
NPO диэлектрик
Размер: 1808, 1812, 2211
Номинальное рабочее напряжение: 250 В переменного тока
Диапазон емкости: от 3,0 пФ до 1000 пФ
Рабочая темп. Диапазон: от -55℃ до +125℃
Допуск емкости: ± 0,1 пФ, ± 0,25 пФ, ± 0,5 пФ, ± 1%, ± 2%, ± 5%
Упаковка: лента/катушка
X7R диэлектрик
Размер: 1206, 1808, 1812, 2211, 2220
Номинальное рабочее напряжение: 250 В переменного тока, 2 кВ/2,5 кВ
Диапазон емкости: от 100 пФ до 56 нФ
Рабочая темп. Диапазон: от -55℃ до +125℃
Допустимое отклонение емкости: ±10%, ±20%
Упаковка: лента/катушка
Расшифровка нумерации кода товара производителя (Part Number)
Пример:
FK | 8 | X | 102 | K | 502 | E | F | G |
①~② | ③ | ④ | ⑤~⑦ | ⑧ | ⑨~⑪ | ⑫ | ⑬ | ⑭ |
①~② | ③ | ④ | |||||
КОД | Серия | КОД | Размер | КОД | Диэлектрик | ||
FK | X1Y2 | 08 | 1808 (4.5 х 2.0 мм) | N | C0G | ||
FH | X2Y3 | 12 | 1812 (4.5 х 3.2 мм) | X | X7R | ||
21 | 2211 (5.7 х 2.8 мм) | ||||||
20 | 2220 (5.7 х 5.0 мм) | ||||||
⑤~⑦ | ⑧ | ⑨~⑪ | |||||
КОД | Емкость | КОД | Точность | КОД | Класс безопасности | ||
Две значащие цифры, за которыми следует число нулей | B | ±0.1 пФ | 302 | X2Y3 (Импульс 2.5 кВ) | |||
R вместо десятичной точки | C | ±0.25 пФ | 502 | X1Y2 (Импульс 5.0 кВ) | |||
R47 | 0.47 пФ | D | ±0.5 пФ | 602 | X1Y2 (Импульс 6.0 кВ) | ||
0R5 | 0.5 пФ | F | ±1.0% | ||||
1R0 | 1.0 пФ | G | ±2.0% | ||||
100 | 10 × 100 = 10 пФ | J | ±5.0% | ||||
K | ±10% | ||||||
M | ±20% | ||||||
⑫ | ⑬ | ⑭ | |||||
КОД | Упаковка | КОД | Толщина | КОД | Контрольный код | ||
E | Катушка | C | 1.25 ±0.10 мм | G | RoHS | ||
B | Россыпь | D | 1.40 ±0.15 мм | совместимый | |||
E | 1.60 ±0.20 мм | ||||||
F | 2.00 ±0.20 мм | ||||||
G | 2.50 ±0.30 мм |
