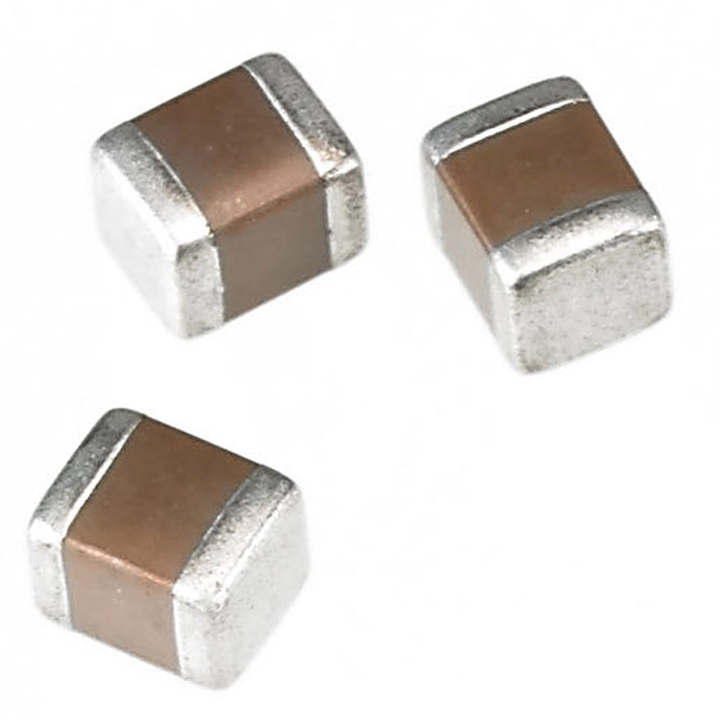

OP Серия
Конденсаторы серии "open-mode" разработана с использованием специального внутреннего рисунка электродов, который может снизить воздействие механических напряжений за счет распределения их по всему корпусу конденсатора. Эта специальная конструкция также обеспечивает схему разомкнутого режима для предотвращения замыкания в схеме, когда возникает трещина в корпусе при изгибе платы.
ОСНОВНЫЕ ХАРАКТЕРИСТИКИ
Размер: от 0805 до 1812
Номинальное рабочее напряжение: от 100 до 500 В постоянного тока
Диапазон емкости: от 100 пФ до 1,0 мкФ
Температурный коэффициент: X7R
Допустимое отклонение емкости: ±10%, ±20%
Подробности Упаковки: лента/катушка
Расшифровка нумерации кода товара производителя (Part Number)
Пример:
| OP | 0805 | B | 103 | K | 500 | L | T |
| ①~② | ③~⑤ | ⑥ | ⑦~⑨ | ⑩ | ⑪~⑬ | ⑭ | ⑮ |
| ①~② | ③~⑤ | ⑥ | |||||
| КОД | Серия | КОД | Размер | КОД | Диэлектрик | ||
| OP |
Специальный тип "Open Mode" |
0805 | 2.0 х 1.25 мм | B | X7R | ||
| 1206 | 3.2 х 1.60 мм | ||||||
| 1210 | 3.2 х 2.50 мм | ||||||
| 1812 | 4.5 х 3.20 мм | ||||||
| ⑦~⑨ | ⑩ | ⑪~⑬ | |||||
| КОД | Номинальная емкость | КОД | Допустимое отклонение номинальной емкости | КОД | Номинальное напряжение (DC) | ||
| 101 | 100 пФ | K | ±10% | 101 | 100 В | ||
| 102 | 1000 пФ | M | ±20% | 201 | 200 В | ||
| 104 | 100 нФ | 251 | 250 В | ||||
| 501 | 500 В | ||||||
| ⑭ | ⑮ | ||||||
| КОД |
Состав выводов |
КОД | Упаковка | ||||
| L | Ag / Ni / Sn | T | 7-дюймовая катушка | ||||
| C | Cu / Ni / Sn | G | 13-дюймовая катушка |
