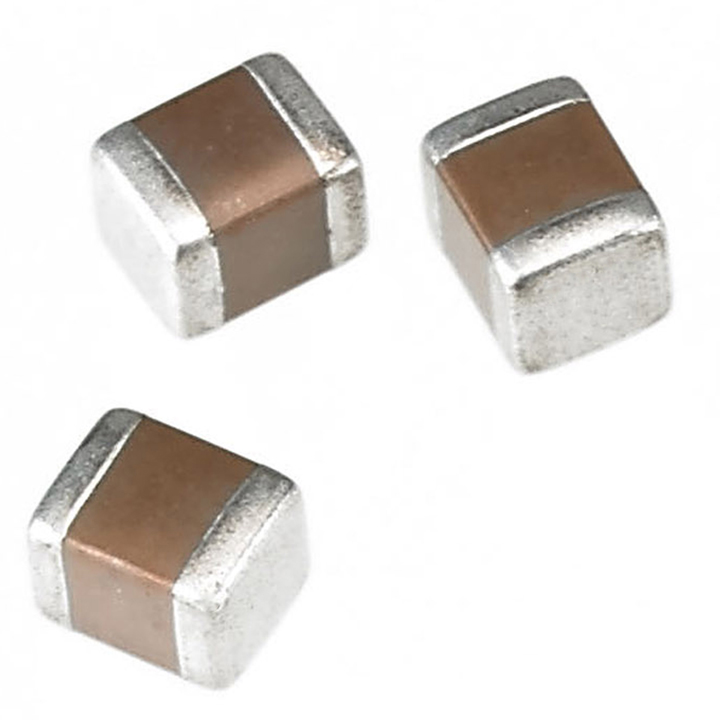

RF Серия
Серия RF предназначена для использования на высоких частотах, имеет небольшой температурный коэффициент емкости, в пределах ±30 ppm / °C, характерный для диэлектрика NP0(C0G). Cерия RF обладает низким ESR и высокой добротностью.
ОСНОВНЫЕ ХАРАКТЕРИСТИКИ
Размер: от 0201 до 0805
Номинальное рабочее напряжение: от 25 до 250 В постоянного тока
Диапазон емкости: от 0,1 пФ до 100 пФ
Температурный коэффициент: NPO
Допуск емкости:
C ≦ 5 пФ: ±0,05 пФ, ±0,1 пФ, ±0,25 пФ, 5 пФ / ±0,1 пФ, ±0,25 пФ, ±0,5 пФ
C ≧ 10 пФ: ±1%, ±2%, ±5%
Упаковка: лента/катушка
Расшифровка нумерации кода товара производителя (Part Number)
Пример:
RF | 0603 | N | 100 | G | 500 | C | T |
①~② | ③~⑥ | ⑦ | ⑧~⑩ | ⑪ | ⑫~⑭ | ⑮ | ⑯ |
①~② | ③~⑥ | ⑦ | |||||
КОД | Серия | КОД | Размер | КОД | Диэлектрик | ||
RF |
Ультра Hi-Q и низкий ESR |
0201 | 0.6 × 0.3 мм | N | NPO | ||
0402 | 1.0 × 0.5 мм | ||||||
0603 | 1.6 × 0.8 мм | ||||||
0805 | 2.0 × 1.25 мм | ||||||
⑧~⑩ | ⑪ | ⑫~⑭ | |||||
КОД | Номинальная емкость | КОД | Допустимое отклонение номинальной емкости | КОД | Номинальное напряжение (DC) | ||
R47 | 0.47 пФ | A | ±0.05 пФ | 6R3 | 6.3 В | ||
1R5 | 1.5 пФ | B | ±0.1 пФ | 100 | 10 В | ||
101 | 100 пФ | C | ±0.25 пФ | 160 | 16 В | ||
D | ±0.5 пФ | 250 | 25 В | ||||
F | ±1% | 500 | 50 В | ||||
G | ±2% | 101 | 100 В | ||||
J | ±5% | ||||||
⑮ | ⑯ | ||||||
КОД |
Состав выводов |
КОД | Упаковка | ||||
C | Cu / Ni / Sn | T | 7-дюймовая катушка | ||||
G | 13-дюймовая катушка |
