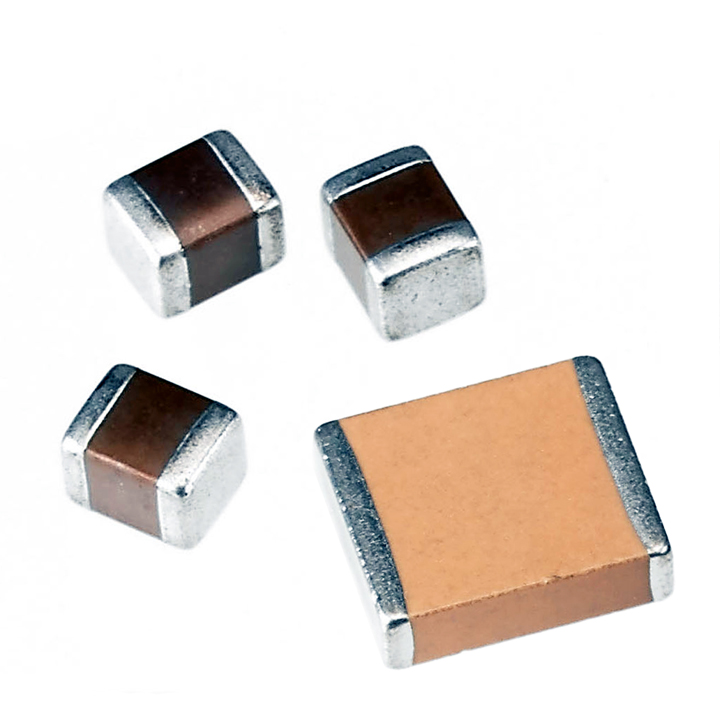

ST Серия
В серии ST используется специальный состав металлизации выводов. Он обеспечивает отличную устойчивость конденсатора к механическим нагрузкам от изгиба платы при производстве и в процессе эксплуатации.
ОСНОВНЫЕ ХАРАКТЕРИСТИКИ
Размер: от 0603 до 2225
Номинальное рабочее напряжение: от 50 до 4000 В постоянного тока
Диапазон емкости: от 1,5 пФ до 10 мкФ
Температурный коэффициент: NPO, X7R,
Допуск емкости:
НПО:
C < 10 пФ: ±0,1 пФ, ±0,25 пФ, ±0,5 пФ
C ≧ 10 пФ: ±1%, ±2%, ±5%
X7R: ±10%, ±20%
Подробности Упаковки: лента/катушка
Расшифровка нумерации кода товара производителя (Part Number)
Пример:
ST | 0603 | N | 100 | G | 500 | N | T |
①~② | ③~⑥ | ⑦ | ⑧~⑩ | ⑪ | ⑫~⑭ | ⑮ | ⑯ |
①~② | ③~⑥ | ⑦ | |||||
КОД | Серия | КОД | Размер | КОД | Диэлектрик | ||
ST | "Мягкие" выводы | 0603 | 1.6 x 0.8 мм | N | NPO | ||
0805 | 2.0 х 1.2 мм | B | X7R | ||||
1206 | 3.2 х 1.6 мм | ||||||
1210 | 3.2 х 2.5 мм | ||||||
1808 | 4.5 х 2.0 мм | ||||||
1812 | 4.5 х 3.2 мм | ||||||
1825 | 4.5 х 6.4 мм | ||||||
2220 | 5.6 х 5.0 мм | ||||||
2225 | 5.6 х 6.4 мм | ||||||
⑧~⑩ | ⑪ | ⑫~⑭ | |||||
КОД | Номинальная емкость | КОД | Допустимое отклонение номинальной емкости | КОД | Номинальное напряжение | ||
0R5 | 0.5 пФ | B | ±0.1 пФ | 500 | 50 В | ||
101 | 100 пФ | C | ±0.25 пФ | 101 | 100 В | ||
104 | 100 нФ | D | ±0.5 пФ | 201 | 200 В | ||
F | ±1% | 631 | 630 В | ||||
G | ±2% | 251 | 250 В | ||||
J | ±5% | 501 | 500 В | ||||
K | ±10% | 102 | 1000 В | ||||
M | ±20% | 202 | 2000 В | ||||
302 | 3000 В | ||||||
402 | 4000 В | ||||||
⑮ | ⑯ | ||||||
КОД |
Состав выводов |
КОД | Упаковка | ||||
N | Cu / Ni / Sn | B | Россыпью в лоток | ||||
05 | 500 / Катушка | ||||||
1 | 1K / Катушка | ||||||
2 | 2K / Катушка | ||||||
3 | 3K / Катушка | ||||||
T | 4K / Катушка | ||||||
U | 10K / Катушка | ||||||
V | 15K / Катушка |
