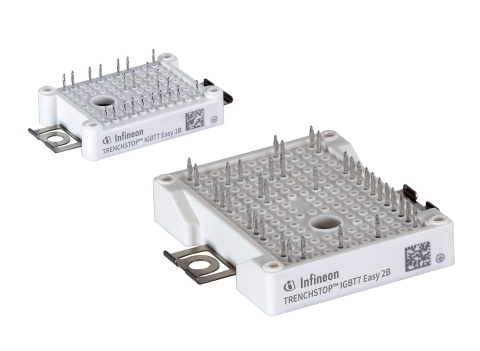

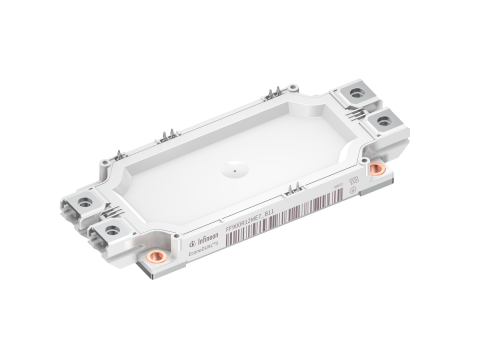

Серия эффективных модулей IGBT7
В модулях данной серии используется новая технология изготовления затворной области — MPT (Micro Pattern Trench), благодаря чему обеспечивается существенное снижение прямого падения напряжения и высокая управляемость фронтами переключения. В результате достигается минимизация потерь при скоростях коммутации, используемых в промышленных приводах.
Серия IGBT7 находится в массовом производстве и доступна для заказа.
Особенности модулей IGBT7:
- Пониженное напряжение VКЭ (насыщ.) (на 0.25…0.4 В ниже, чем у модулей IGBT4)
- Более высокий выходной ток
- Возможность работы при температуре +175°С
- Самая высокая плотность мощности среди всех IGBT-модулей
- Оптимизированы для работы при dv/dt = 5 кВ/мкс
Тип модуля | Ссылка на спецификацию |
Максимальное напряжение VКЭ [В] |
Конфигурация |
Максимальный прямой ток коллектора [А] |
Корпус |
F3L400R10W3S7F_B11 | DataSheet | 950 | 3-level | 400 | EasyPACK™ 3B |
FP15R12W1T7 | DataSheet | 1200 | PIM | 15 | EasyPIM™ 1B |
FP15R12W1T7_B3 | DataSheet | 1200 | PIM | 15 | EasyPIM™ 1B |
FP35R12W2T7 | DataSheet | 1200 | PIM | 35 | EasyPIM™ 2B |
FP15R12W1T7P_B11 | DataSheet | 1200 | PIM | 15 | EasyPIM™ 1B |
FP10R12W1T7_B11 | DataSheet | 1200 | PIM | 10 | EasyPIM™ 1B |
FS25R12W1T7P_B11 | DataSheet | 1200 | Sixpack | 25 | EasyPACK™ 1B |
FS35R12W1T7_B11 | DataSheet | 1200 | Sixpack | 35 | EasyPACK™ 1B |
FS75R12W2T7 | DataSheet | 1200 | Sixpack | 75 | EasyPACK™ 2B |
FP10R12W1T7_B3 | DataSheet | 1200 | PIM | 10 | EasyPIM™ 1B |
FP100R12W3T7_B11 | DataSheet | 1200 | PIM | 100 | EasyPIM™ 3B |
FP15R12W1T7_B11 | DataSheet | 1200 | PIM | 15 | EasyPIM™ 1B |
FP25R12W2T7_B11 | DataSheet | 1200 | PIM | 25 | EasyPIM™ 2B |
FP25R12W1T7 | DataSheet | 1200 | PIM | 25 | EasyPIM™ 1B |
FS50R12W1T7 | DataSheet | 1200 | Sixpack | 50 | EasyPACK™ 1B |
FP15R12W1T7P | DataSheet | 1200 | PIM | 15 | EasyPIM™ 1B |
FP25R12W1T7_B11 | DataSheet | 1200 | PIM | 25 | EasyPIM™ 1B |
FS50R12W1T7_B11 | DataSheet | 1200 | Sixpack | 50 | EasyPACK™ 1B |
FP25R12W2T7 | DataSheet | 1200 | PIM | 25 | EasyPIM™ 2B |
FP50R12W2T7_B11 | DataSheet | 1200 | PIM | 50 | EasyPIM™ 2B |
FS35R12W1T7 | DataSheet | 1200 | Sixpack | 35 | EasyPACK™ 1B |
F3L400R10W3S7_B11 | DataSheet | 950 | 3-level | 400 | EasyPACK™ 3B |
FS3L200R10W3S7F_B11 | DataSheet | 950 | 3-level | 200 | EasyPACK™ 3B |
FS50R12W2T7 | DataSheet | 1200 | Sixpack | 50 | EasyPACK™ 2B |
FS50R12W2T7_B11 | DataSheet | 1200 | Sixpack | 50 | EasyPACK™ 2B |
FP50R12W2T7 | DataSheet | 1200 | PIM | 50 | EasyPIM™ 2B |
FP35R12W2T7_B11 | DataSheet | 1200 | PIM | 35 | EasyPIM™ 2B |
FS25R12W1T7 | DataSheet | 1200 | Sixpack | 25 | EasyPACK™ 1B |
FS100R12W2T7_B11 | DataSheet | 1200 | Sixpack | 100 | EasyPIM™ 2B |
FS25R12W1T7_B11 | DataSheet | 1200 | Sixpack | 25 | EasyPACK™ 1B |
FP10R12W1T7 | DataSheet | 1200 | PIM | 10 | EasyPIM™ 1B |
FS100R12W2T7 | DataSheet | 1200 | Sixpack | 100 | EasyPACK™ 2B |
FP10R12W1T7P_B11 | DataSheet | 1200 | PIM | 10 | EasyPIM™ 1B |
FS75R12W2T7_B11 | DataSheet | 1200 | Sixpack | 75 | EasyPACK™ 2B |
Документация
раскрыть всеРуководство по применению (2)
IGBT7– Whitepaper
Английский язык
pdf
2.13 МБ
IGBT7
Английский язык
pdf
1.11 МБ
