Чип индуктивности
| Внешний вид | Серия | Размеры корпуса (мм) | Диапазон индуктивности | Ток IDC (max, A) | Datasheet | ||
|---|---|---|---|---|---|---|---|
| L | W | H | |||||
| Чип индуктивности неэкранированные | |||||||
|

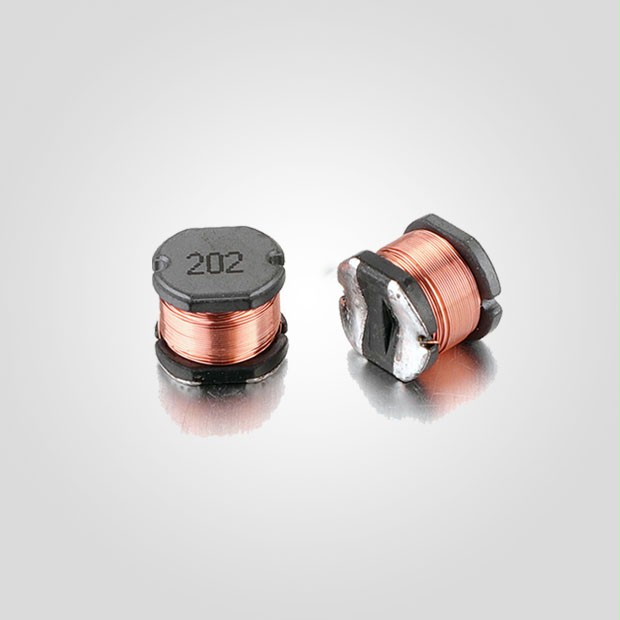

MS31 | 3.5 | 3.0 | 1.1 | 3.3 - 390 мкГн | 0.10 - 1.00 |
|
| MS32 | 3.5 | 3.0 | 2.1 | 10 - 330 мкГн | 0.12 - 0.76 | ||
| MS42 | 4.5 | 4.0 | 2.1 | 1 - 470 мкГн | 0.15 - 2.50 | ||
| MS43 | 5.8 | 4.0 | 3.2 | 1 - 470 мкГн | 0.21 - 3.80 | ||
| MS52 | 5.8 | 5.2 | 2.1 | 2.2 - 270 мкГн | 0.18 - 3.50 | ||
| MS53 | 5.8 | 5.2 | 3.2 | 1 - 680 мкГн | 0.18 - 4.50 | ||
| MS54 | 5.8 | 5.2 | 4.5 | 1 - 680 мкГн | 0.19 - 5.90 | ||
| MS73 | 7.8 | 7.0 | 3.5 | 10 - 270 мкГн | 0.28 - 1.44 | ||
| MS75 | 7.8 | 7.0 | 5.0 | 10 - 1000 мкГн | 0.2 - 2.30 | ||
| MS104 | 10.0 | 9.0 | 4.0 | 10 - 1000 мкГн | 0.29 - 2.38 | ||
| MS105 | 10.0 | 9.0 | 5.4 | 10 - 1000 мкГн | 0.2 - 2.60 | ||
|

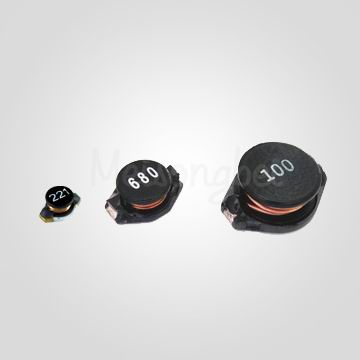

MSP1608 | 6.6 | 4.5 | 2.9 | 1 - 1000 мкГн | 0.10 - 2.90 |
|
| MSP1813 | 8.89 | 6.10 | 4.70 | 0.18 - 100 мкГн | 0.53 - 14.0 | ||
| MSP3308 | 12.95 | 9.40 | 3.00 | 10 - 1000 мкГн | 0.29 - 2.70 | ||
| MSP3316 | 12.95 | 9.40 | 5.21 | 1 - 1000 мкГн | 0.30 - 9 0 | ||
| MSP3340 | 12.95 | 9.40 | 11.43 | 10 - 1000 мкГн | 0.80 - 8.0 | ||
| MSP5022 | 18.54 | 15.24 | 7.11 | 1 - 1000 мкГн | 1.0 - 20.0 | ||
|

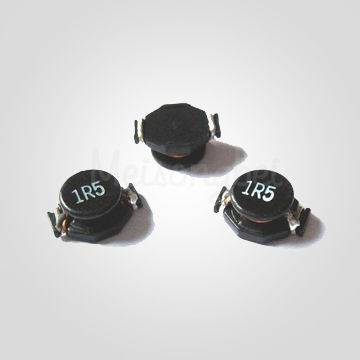

MSG1813HC | 8.9 | 6.1 | 5.0 | 0.18 - 100 мкГн | 0.5 - 14.0 |
|
| MSG3316HC | 13.2 | 9.9 | 6.4 | 0.33 - 4.7 мкГн | 5.4 - 20.0 | ||
| MSG5022HC | 22.4 | 16.3 | 8.0 | 0.78 - 15 мкГн | 3.0 - 30.0 | ||
|

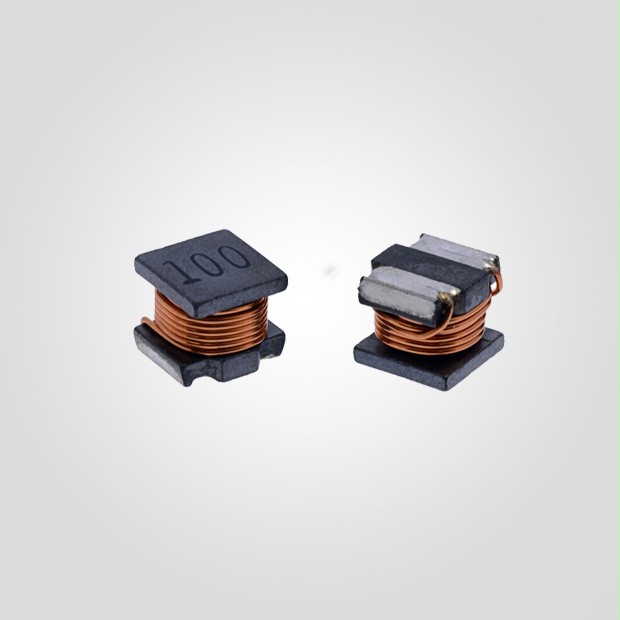

MSE1206 | 3.2 | 1.6 | 1.8 | 0.15 - 100 мкГн | 0.05 - 0.25 |
|
| MSE1210 | 3.2 | 2.5 | 2.0 | 1 - 560 мкГн | 0.04 - 0.445 | ||
| MSE1812 | 4.5 | 3.2 | 2.6 | 1 - 1000 мкГн | 0.05 - 0.55 | ||
| MSE2220 | 5.7 | 5.0 | 4.7 | 1 - 6800 мкГн | 0.06 - 4.0 | ||
|

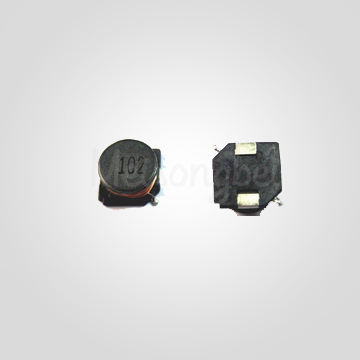

MSLF7630 | 7.6 | 7.6 | 3.0 | 1 - 100 мкГн | 0.39 - 3.6 |
|
| MSLF7635 | 7.6 | 7.6 | 3.5 | 1 - 100 мкГн | 0.33 - 30 | ||
| MSLF7651 | 7.6 | 7.6 | 5.1 | 1 - 470 мкГн | 0.19 - 2.88 | ||
| Чип индуктивности экранированные | |||||||
|

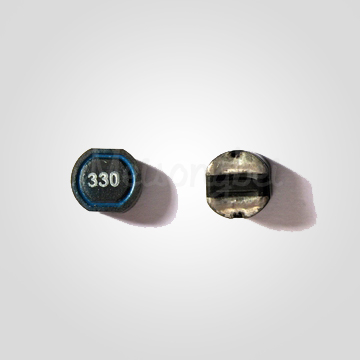

MSR0704 | 7.4 | 7.9 | 4.5 | 10 - 270 мкГн | 0.33 - 1.65 |
|
| MSR1005 | 9.6 | 10.0 | 5.0 | 10 - 470 мкГн | 0.33 - 2.06 | ||
| MSR1203 | 11.6 | 12.6 | 3.0 | 10 - 470 мкГн | 0.33 - 2.06 | ||
| MSR1205 | 11.6 | 12.6 | 5.4 | 10 - 820 мкГн | 0.36 - 2.65 | ||
| MSRB0603 | 5.6 | 6.2 | 3.2 | 10 - 68 мкГн | 0.42 - 1.0 | ||
| MSRB0704 | 7.0 | 7.8 | 4.5 | 10 - 270 мкГн | 0.33 - 1.6 | ||
| MSRB1005 | 9.0 | 10.0 | 5.5 | 10 - 470 мкГн | 0.33 - 2.1 | ||
|

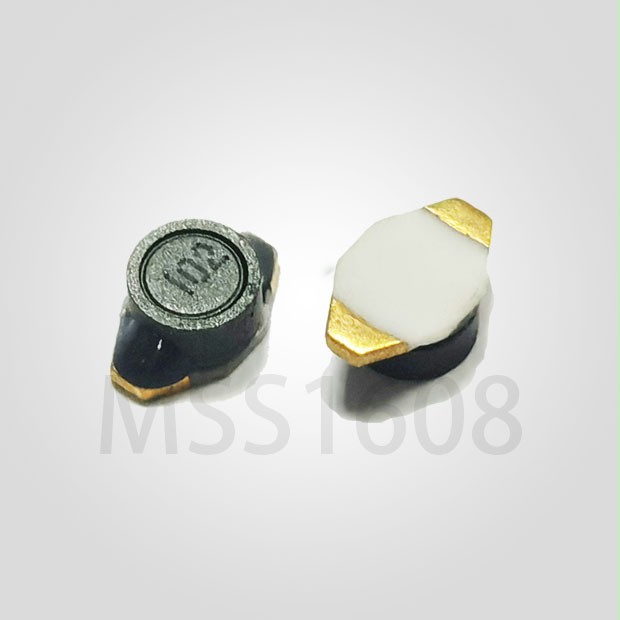

MSS1608 | 6.6 | 4.5 | 2.9 | 1 - 10000 мкГн | 0.017 - 1.4 |
|
|

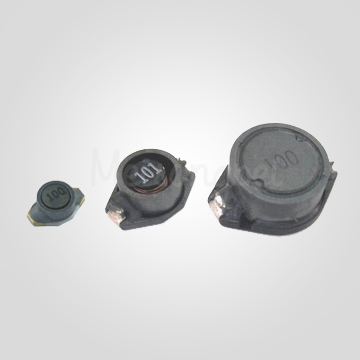

MSS3316 | 13.0 | 9.4 | 5.2 | 1 - 1000 мкГн | 0.32 - 5.6 |
|
| MSS5022 | 18.5 | 15.2 | 7.1 | 10 - 1000 мкГн | 0.80 - 8.0 | ||
| MSS0804 | 10.5 | 8.0 | 3.7 | 5 - 470 мкГн | 0.16 - 1.7 | ||
| MSS0805 | 10.5 | 8.0 | 3.7 | 2 - 1000 мкГн | 0.15 - 2.5 | ||
| MSS1003 | 10.5 | 8.0 | 4.5 | 1.8 - 470 мкГн | 0.22 - 3.6 | ||
| MSS1005 | 12.7 | 10.1 | 2.7 | 1 - 3300 мкГн | 0.10 - 4.5 | ||
|

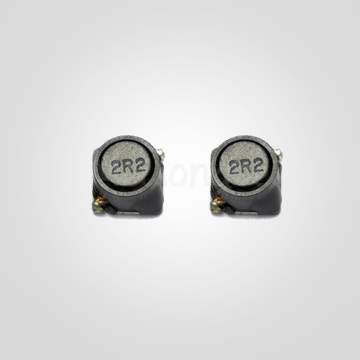

MSLC7630 | 7.6 | 7.6 | 3.0 | 1.2 - 100 мкГн | 0.30 - 2.7 |
|
| MSLC7635 | 7.6 | 7.6 | 3.5 | 1 - 100 мкГн | 0.41 - 3.1 | ||
| MSLC7651 | 7.6 | 7.6 | 5.1 | 1 - 560 мкГн | 0.22 - 2 8 | ||
| MSLC7681 | 7.6 | 7.6 | 8.1 | 1.5 - 330 мкГн | 0.32 - 4.0 | ||
| MSLC125 | 12.8 | 12.8 | 5.8 | 6 - 1500 мкГн | 0.29 - 3.6 | ||
| MSLC126 | 12.8 | 12.8 | 6.9 | 2 - 150 мкГн | 1.0 - 10.0 | ||
| MSLC127 | 12.8 | 12.8 | 7.9 | 1.2 - 220 мкГн | 1.30 - 8.2 | ||
|

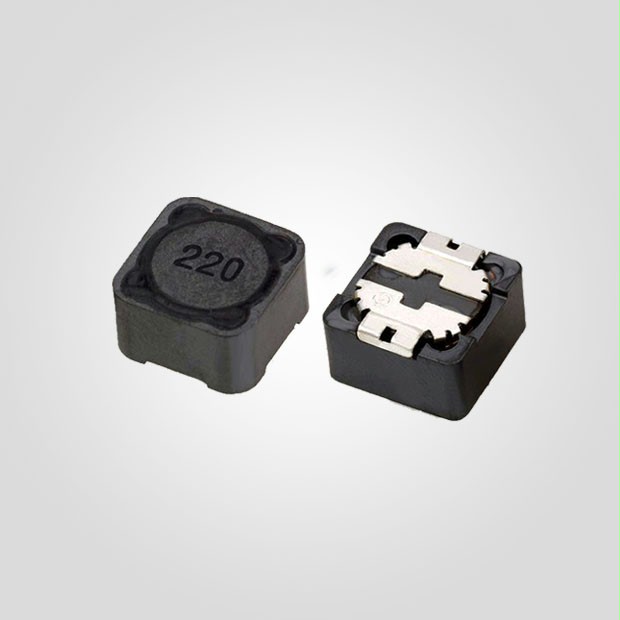

MSRH63 | 6.6 | 6.2 | 3.0 | 2.9 - 330 мкГн | 0.19 - 1.9 |
|
| MSRH65 | 6.6 | 6.2 | 5.0 | 10 - 1000 мкГн | 0.14 - 1.3 | ||
| MSRH73 | 7.3 | 7.3 | 3.5 | 10 - 1000 мкГн | 0.16 - 1.6 | ||
| MSRH74 | 7.3 | 7.3 | 4.5 | 10 - 1000 мкГн | 1.84 - 0.18 | ||
| MSRH123 | 12.0 | 12.0 | 4.0 | 10 - 470 мкГн | 0.50 - 4.00 | ||
| MSRH124 | 12.0 | 12.0 | 4.5 | 3.9 - 330 мкГн | 0.50 - 6.50 | ||
| MSRH125 | 12.0 | 12.0 | 6.0 | 1.3 - 1000 мкГн | 0.40 - 8.0 | ||
| MSRH127 | 12.0 | 12.0 | 8.0 | 1.2 - 1000 мкГн | 0.55 - 9.8 | ||
| MSRH129 | 12.0 | 12.0 | 10 | 1 - 2200 мкГн | 0.47 - 24.9 | ||
|

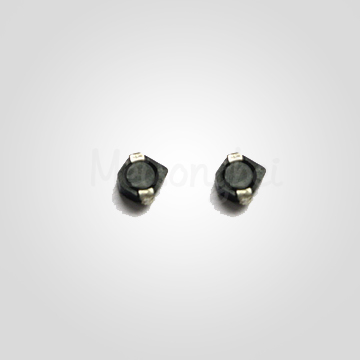

MSRH2D11 | 3.2 | 3.2 | 1.2 | 1.5 - 10 мкГн | 0.35 - 0.9 |
|
| MSRH2DHP | 3.2 | 3.2 | 1.2 | 1.5 - 10 мкГн | 0.52 - 1.35 | ||
| MSRH2D14 | 3.2 | 3.2 | 1.6 | 1.5 - 10 мкГн | 0.70 - 1.80 | ||
| MSRH2D18LD | 3.2 | 3.2 | 2.0 | 2.2 - 15 мкГн | 0.35 - 0.85 | ||
| MSRH2D18HP | 3.2 | 3.2 | 2.0 | 1.7 - 10 мкГн | 0.85 - 1.85 | ||
| MSRH3D11 | 4.0 | 4.0 | 1.2 | 2.7 - 39 мкГн | 0.14 - 0.53 | ||
| MSRH3D14HP | 4.0 | 4.0 | 1.5 | 1.5 - 15 мкГн | 0.79 - 2.30 | ||
| MSRH3D16 | 4.0 | 4.0 | 1.8 | 1.5 - 33 мкГн | 0.32 - 1.55 | ||
| MSRH3D16LD | 4.0 | 4.0 | 1.8 | 3.3 - 15 мкГн | 0.38 - 0.80 | ||
| MSRH3D16HP | 4.0 | 4.0 | 1.8 | 1.7 - 10 мкГн | 0.84 - 2.0 | ||
| MSRH3D28 | 4.0 | 4.8 | 3.0 | 3.3 - 33 мкГн | 0.58 - 2.0 | ||
| MSRH4D14HP | 4.8 | 4.8 | 1.5 | 1.8 - 10 мкГн | 0.95 - 2.25 | ||
|

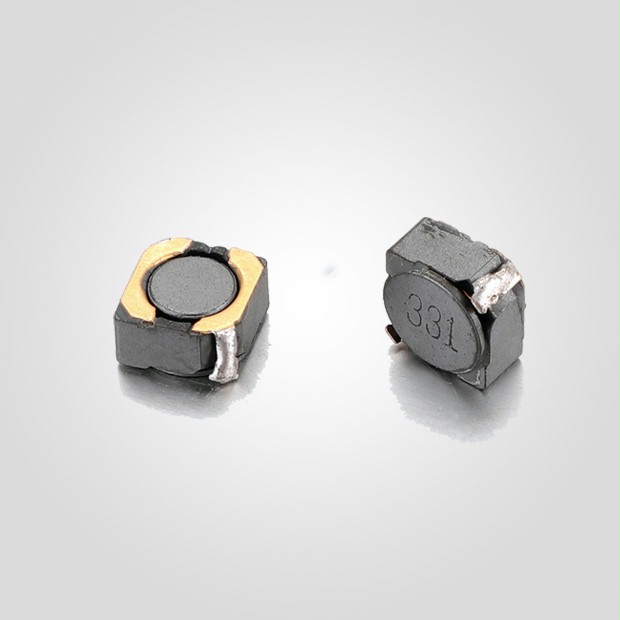

MSRH4D18 | 5.0 | 5.0 | 2.0 | 1 - 100 мкГн | 0.30 - 1.72 |
|
| MSRH4D22 | 5.0 | 5.0 | 2.4 | 1.5 - 150 мкГн | 0.21 - 2.0 | ||
| MSRH4D28 | 5.0 | 5.0 | 2.4 | 1.2 - 180 мкГн | 0.22 - 2.56 | ||
| MSRH5D18 | 6.0 | 6.0 | 2.0 | 4.1 - 100 мкГн | 0.36 - 1.95 | ||
| MSRH5D28 | 6.0 | 6.0 | 3.0 | 2.5 - 100 мкГн | 0.42 - 2.6 | ||
| MSRH6D26 | 7.0 | 7.0 | 2.8 | 2.2 - 100 мкГн | 0.50 - 3.2 | ||
| MSRH6D28 | 7.0 | 7.0 | 3.0 | 3 - 100 мкГн | 0.54 - 3.0 | ||
| MSRH6D38 | 7.0 | 7.0 | 4.0 | 3.3 - 100 мкГн | 0.65 - 3.5 | ||
|

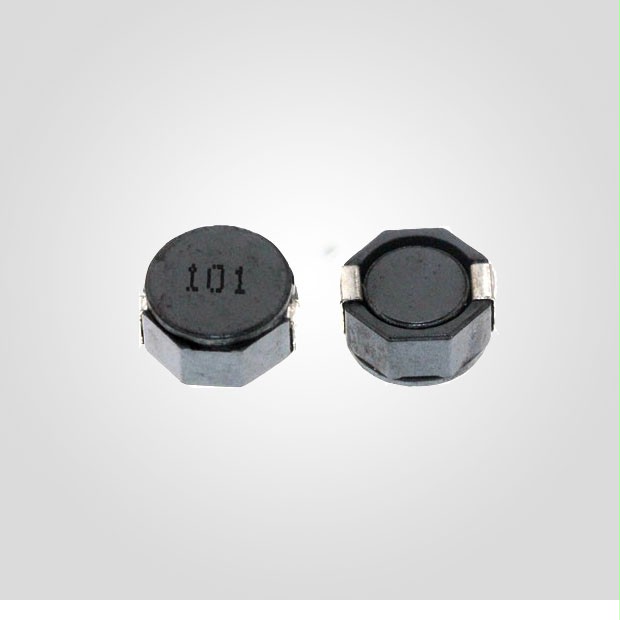

MSRH8D28 | 8.3 | 8.3 | 3.0 | 2.5 - 100 мкГн | 0.78 - 5.4 |
|
| MSRH8D38 | 8.3 | 8.3 | 4.0 | 2 - 100 мкГн | 0.90 - 6.4 | ||
| MSRH8D43 | 8.3 | 8.3 | 4.5 | 2 - 100 мкГн | 1.30 - 7.0 | ||
|

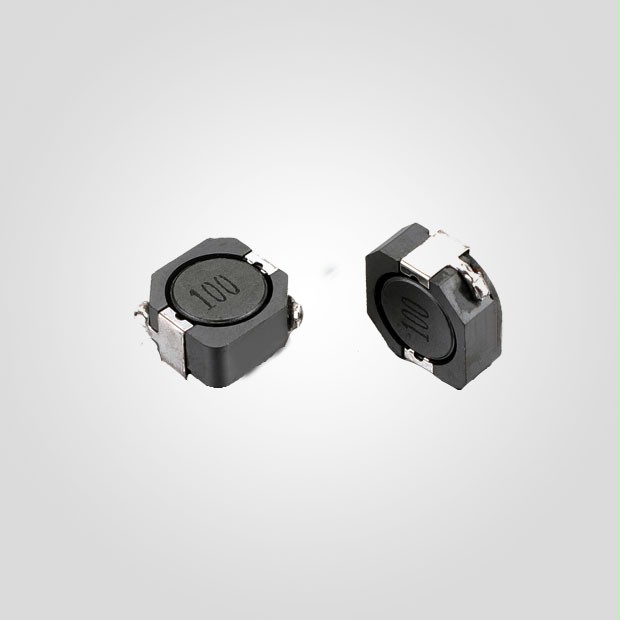

MSRH103 | 10.3 | 10.4 | 3.0 | 10 - 150 мкГн | 0.70 - 2.7 |
|
| MSRH104 | 10.3 | 10.4 | 4.0 | 1.3 - 330 мкГн | 0.70 - 10.0 | ||
| MSRH105 | 10.3 | 10.4 | 5.0 | 10 - 1000 мкГн | 0.35 - 3.45 | ||
| Мощные экранированные чип индуктивности | |||||||
|

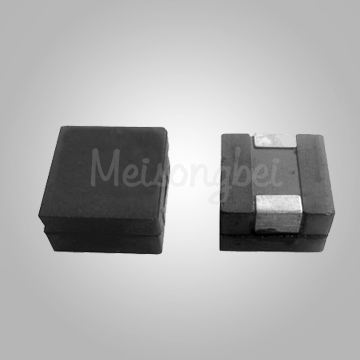

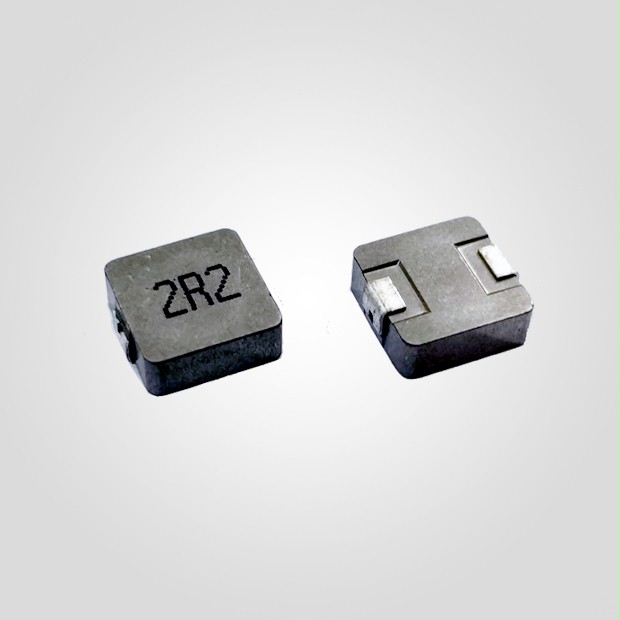

HI0412 | 4.4 | 4.2 | 1.0 | 0.15 - 4.7 мкГн | 2.2 - 15 |
|
| HI0420 | 4.4 | 4.2 | 1.8 | 0.1 - 10 мкГн | 2 - 22 |
|
|
| HI0518 | 5.4 | 5.2 | 1.6 | 0.47 - 10 мкГн | 3 – 15.5 |
|
|
| HI0530 | 5.4 | 5.2 | 2.8 | 0.1 - 10 мкГн | 3.5 - 30 |
|
|
| HI0615 | 7.0 | 6.6 | 1.3 | 0.47 - 10 мкГн | 3 - 16 |
|
|
| HI0618 | 7.0 | 6.6 | 1.6 | 0.1 - 22 мкГн | 2.3 - 38 |
|
|
| HI0624 | 7.0 | 6.6 | 2.2 | 0.22 - 22 мкГн | 2.5 - 34 |
|
|
| HI0630 | 7.0 | 6.6 | 2.8 | 0.22 - 47 мкГн | 2 - 34 |
|
|
| HI0640 | 7.0 | 6.6 | 3.8 | 0.68 - 47 мкГн | 2.5 - 19 |
|
|
| HI0650 | 7.0 | 6.6 | 4.8 | 0.47 - 47 мкГн | 2.6 - 21 |
|
|
| HI0840 | 8.8 | 8.2 | 3.8 | 0.22–5.6 мкГн | 11 - 60 |
|
|
| HI1030 | 11.5 | 10.0 | 2.8 | 0.22 - 33 мкГн | 4 - 50 |
|
|
| HI1040 | 11.5 | 10.3 | 3.8 | 0.15 - 100 мкГн | 2.3 - 75 |
|
|
| HI1050 | 11.5 | 10.3 | 4.8 | 0.22 - 100 мкГн | 2.8 - 65 |
|
|
| HI1240 | 13.45 | 12.8 | 4.0 | 0.22 - 22 мкГн | 6 - 50 |
|
|
| HI1250 | 13.45 | 12.8 | 5.0 | 0.22 - 47 мкГн | 5 - 75 |
|
|
| HI1260 | 13.45 | 12.8 | 6.0 | 4.7 - 150 мкГн | 2.7 - 24 |
|
|
| HI1265 | 13.45 | 12.8 | 6.5 | 4.7 - 100 мкГн | 4 - 24 |
|
|
| HI1770 | 17.15 | 17.15 | 7.0 | 2.2 - 100 мкГн | 5 - 34 |
|
|
|

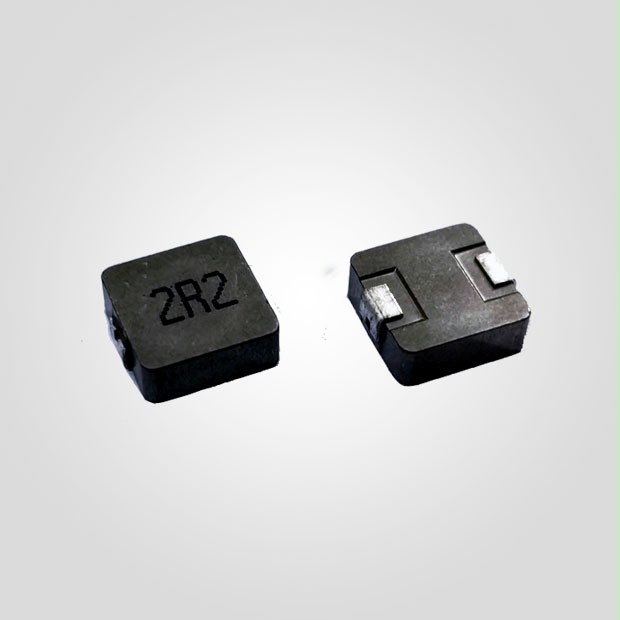

HIP0320 | 3.4 | 3.2 | 1.8 | 0.33 - 10 мкГн | 1.4 - 8 |
|
| HIP0420 | 4.4 | 4.2 | 1.8 | 0.33 - 10 мкГн | 2.3 - 18 |
|
|
| HIP0520 | 5.7 | 5.2 | 1.8 | 0.22 - 22 мкГн | 1.8 – 25 |
|
|
| HIP0530 | 5.7 | 5.2 | 2.8 | 0.22 - 22 мкГн | 1.7 - 21 |
|
|
| HIP0618 | 7.3 | 6.6 | 1.6 | 0.22 - 10 мкГн | 3.5 - 26 |
|
|
| HIP0624 | 7.3 | 6.6 | 2.2 | 0.15 - 10 мкГн | 5 - 45 |
|
|
| HIP0630 | 7.3 | 6.6 | 2.8 | 0.22 - 33 мкГн | 2 - 34 |
|
|
| HIP0650 | 7.0 | 6.6 | 4.8 | 0.47 - 47 мкГн | 3.5 - 35 |
|
|
| HIP1030 | 11.0 | 10.0 | 2.8 | 1 - 10 мкГн | 8 - 20 |
|
|
| HIP1040 | 11.0 | 10.0 | 3.8 | 0.22 - 47 мкГн | 4.5 - 60 |
|
|
| HIP1235 | 13.5 | 12.6 | 4.7 | 0.47 - 47 мкГн | 5.5 - 55 |
|
|
| HIP1250 | 13.5 | 12.6 | 4.7 | 0.33 - 33 мкГн | 8 - 80 |
|
|
| HIP1260 | 13.5 | 12.6 | 5.7 | 0.47 - 150 мкГн | 6 - 64 |
|
|
| HIP1265 | 13.5 | 12.6 | 6.2 | 0.47 - 22 мкГн | 12 - 63 |
|
|
| HIP1770 | 17.5 | 17.0 | 7.0 | 1 - 100 мкГн | 12 - 70 |
|
|
|

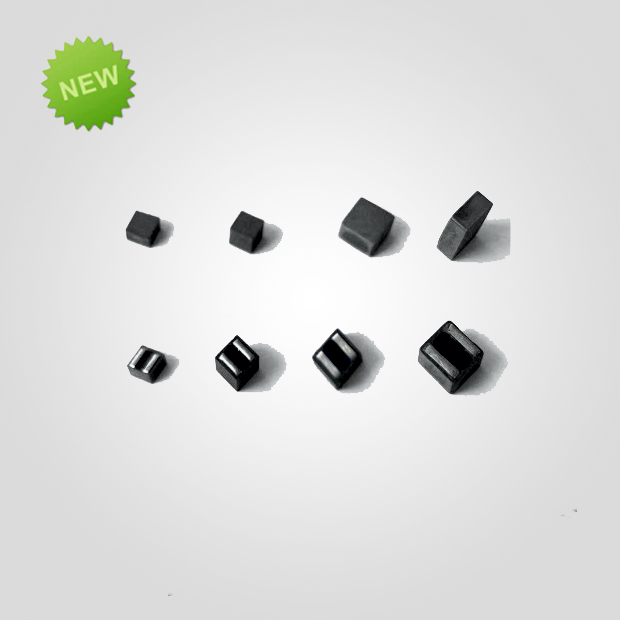

MXAL4020 | 4.3 | 4.3 | 2.1 | 0.22 - 2.2 мкГн | 5.5 - 16.8 |
|
| MXAL4030 | 4.3 | 4.3 | 3.1 | 3.3 - 6.8 мкГн | 3.6 - 5.5 | ||
| MXAL4040 | 4.3 | 4.3 | 4.1 | 8.2 - 15 мкГн | 2.8 - 3.4 | ||
| MXAL5020 | 5.5 | 5.5 | 2.1 | 0.16 - 1.2 мкГн | 9.4 - 18.8 |
|
|
| MXAL5030 | 5.5 | 5.5 | 3.1 | 0.16 - 4.7 мкГн | 5.9 - 22.2 | ||
| MXAL5050 | 5.5 | 5.5 | 5.1 | 5.6 - 22 мкГн | 3.4 - 6.3 | ||
| MXAL6020 | 6.56 | 6.58 | 2.1 | 0.12 - 1.1 мкГн | 12 - 27 |
|
|
| MXAL6030 | 6.56 | 6.58 | 3.1 | 0.18 - 3.3 мкГн | 8 - 32 | ||
| MXAL6060 | 6.56 | 6.58 | 6.1 | 4.7 - 22 мкГн | 5 - 10.5 | ||
|
MHC7050 | 7.15 | 7 | 5 | 72 - 150 нГн | 30 |
|
| MHC7070 | 7.4 | 7.2 | 7 | 120 - 160 нГн | 29 |
|
|
| MHC1050 | 10.2 | 7 | 5 | 120 - 220 нГн | 31 |
|
|
| MHC1070 | 10.5 | 7 | 7 | 150 - 400 нГн | 27 |
|
|
| MHC1052 | 10.5 | 10.3 | 5 | 200 - 300 нГн | 26 |
|
|
| MHC1190 | 11.3 | 11 | 8.9 | 250 - 470 нГн | 40 |
|
|
| MHC1240 | 11.5 | 11.8 | 3.8 | 100 - 220 нГн | 26 |
|
|
| MHC1350 | 13.5 | 13.3 | 5 | 220 - 400 нГн | 28 |
|
|
| MHC1390 | 14 | 13 | 9 | 220 - 400 нГн | 50 |
|
|
