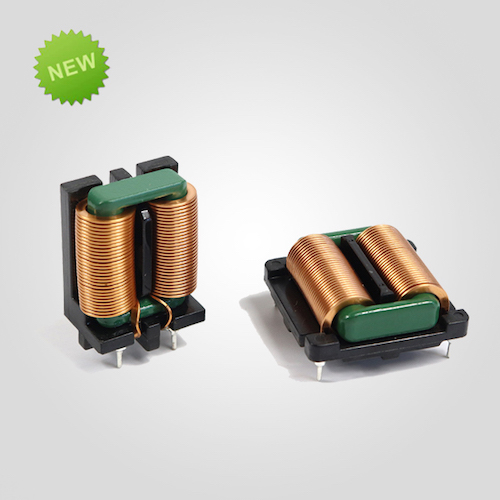

Серия SQ
Синфазные фильтры для цепей питания аппаратуры 220VAC
Тестовое напряжение 1500 Vrms
Вертикальное и горизонтальное исполнение (V/H)
Намотка плоским проводом
|
Серии: SQ: SQ1212 / SQ1515 / SQ1918 / SQ2418
|
Серия |
Габариты (мм) |
Индуктивность |
Максимальный ток |
Спецификация |
|||||
|
L |
W |
H |
|||||||
|
SQ1212V |
18 max |
11.5 max |
17 max |
10 – 20 мГн |
1.5 - 1.5 A |
|
|||
|
SQ1212H |
18 max |
14 max |
12 max |
10 - 20 мГн |
1.5 - 1.5 A |
||||
|
SQ1515V |
21 max |
14.8 max |
20 max |
5.5 - 20 мГн |
1.5 - 2.5 A |
|
|||
|
SQ1515H |
21.5 max |
16.5 max |
13.8 max |
5.5 - 20 мГн |
1.5 - 2.5 A |
||||
|
SQ1918V |
23.5 max |
14.0 max |
25 max |
13 - 24 мГн |
1.0-2.5 A |
|
|||
|
SQ1918H |
23 max |
22.5 max |
13.5 max |
13 - 24 мГн |
1.0-2.5 A |
||||
|
SQ2418V |
23 max |
15.5 max |
30.5 max |
5 - 15 мГн |
1.7-5.0 A |
|
|||
|
SQ2418H |
25.5 max |
24 max |
15 max |
5 - 15 мГн |
1.7-5.0 A |
||||
Документация
раскрыть всеDatasheets (4)
