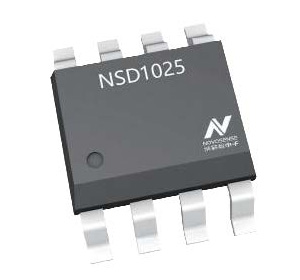

Драйверы затвора NSD1025

NSD1025 — двухканальный высокоскоростной драйвер затвора нижнего плеча

Предназначен для управления MOSFET, IGBT и GaN силовыми транзисторами. Обеспечивает передачу и приём тока 5 А для управления ёмкостными нагрузками, а также размах сигнала, равный напряжению питания (rail-to-rail) в области плато Миллера, что позволяет снизить эффект Миллера при переключении MOSFET. Кроме того, благодаря небольшой длительности времени нарастания и падения уровня сигнала, а также согласованию задержки сигнала в двух выходных каналах, ИС серии NSD1025 идеально подходят для высокочастотных силовых устройств и силовых устройств с двумя затворами, таких как синхронные выпрямители. Поддержка входного сигнала –10 В на входе и выводе включения (ENABLE) повышает надёжность, при этом вывод включения позволяет пользователям реализовать функции управления в различных приложениях. Более того, внутренняя цепь обеспечивает блокировку питания при пониженном напряжении (UVLO), поддерживая выходной ток на НИЗКОМ уровне до тех пор, пока напряжение источника питания не вернётся в рабочий диапазон. Функция гистерезиса между верхним и нижним пороговыми значениями обеспечивает отличную защиту от помех.

Особенности

• Диапазон напряжения питания: от 4.5 до 24 В
• Управляющий ток стока/истока: 5 А (пиковое значение)
• Для каждого выходного канала предусмотрено два независимых вывода включения
• Поддержка входных напряжений до –10 В
• Поддержка параллельных выходов для увеличения управляющего тока
• Совместимость логического выхода с уровнем сигнала CMOS / TTL
• Функция поддержки обратного тока 5 А исключает необходимость защиты выходов
• Диапазон рабочих температур: от –40 до +125°C
• Задержка распространения сигнала: 21 нс (тип.)
• Соответствие требованиям сертификата AEC-Q100 для автомобильных приложений

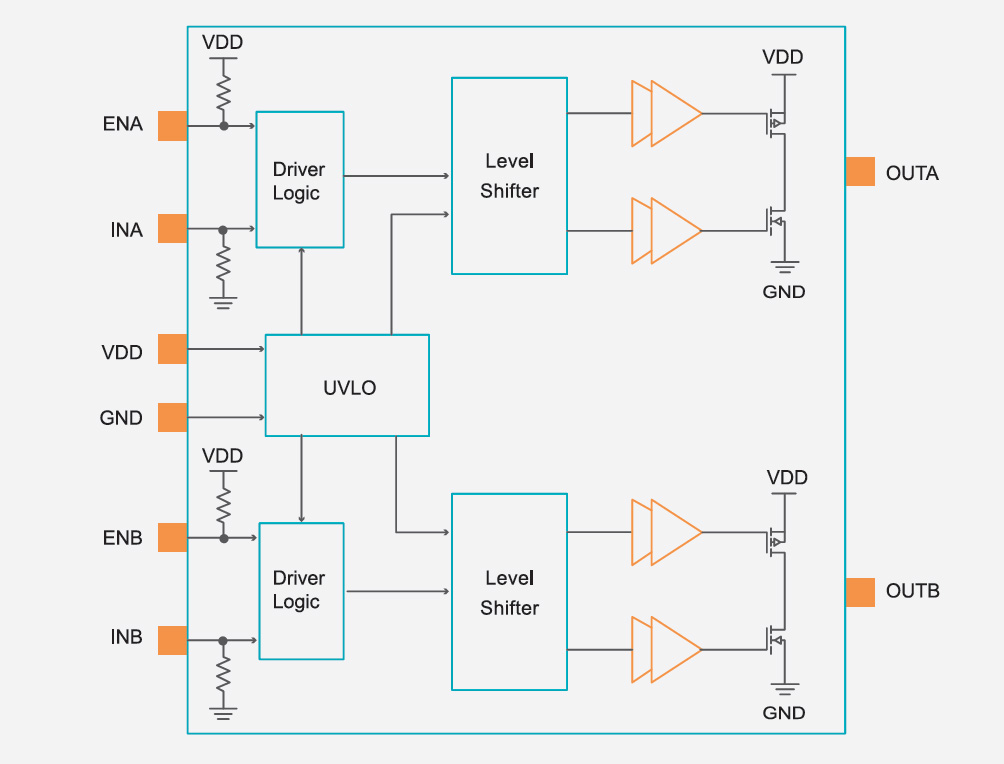

Функциональная блок-схема

Корпус

• SOP8, EP-MSOP8, DFN8
• EP-SOP8(Q1), EP-MSOP8(Q1)

Применение

• PFC-, LLC-, SR-топология источников питания
• Системы питания (OBC/DC-DC, промышленные, фотоэлектрические, для коммуникационного оборудования и серверов)
• Контроллер электродвигателя
• Линейный драйвер
