Драйверы затвора NSD1624

NSD1624 — высоковольтный полумостовой драйвер затвора

ИС высоковольтного полумостового драйвера, недавно представленная компанией NOVOSENSE. Поддерживает управляющий ток от 4 до –6 А и подходит для управления такими силовыми транзисторами, как MOSFET/IGBT.

Благодаря инновационной технологии изоляции верхнее плечо полумостового драйвера NOVOSENSE выдерживает напряжения до 1200 В (DC), а выход SW отвечает требованиям к высокой скорости изменения напряжения и выдерживает отрицательные броски напряжения. ИС может использоваться в высоковольтных полумостовых, мостовых и LLC-топологиях источника питания.

Совместимость логических входов NSD1624 с уровнями сигнала 3.3 В TTL/CMOS упрощает управление. Верхнее и нижнее плечо драйвера независимо поддерживают функцию блокировки при пониженном напряжении (UVLO) в диапазоне напряжений от 10 до 20 В.

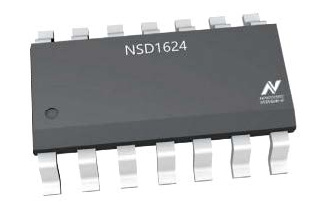

NSD1624 может поставляться в корпусах SOP14, SOP8 или LGA размерами 4×4 мм.

Особенности

• Диапазон напряжений верхнего плеча: ±1200 В (в корпусе SOP14); ±700 В (в корпусах SOP8 и LGA)
• Задержка распространения сигнала не более 35 нс, время согласования задержки сигнала не более 7 нс
• Поддержка управляющего тока от 4 до –6 А
• Независимый вывод Logic Ground (в корпусе SOP14)
• Защита от помех при высокой скорости изменения напряжения верхнего плеча до 150 кВ/мкс

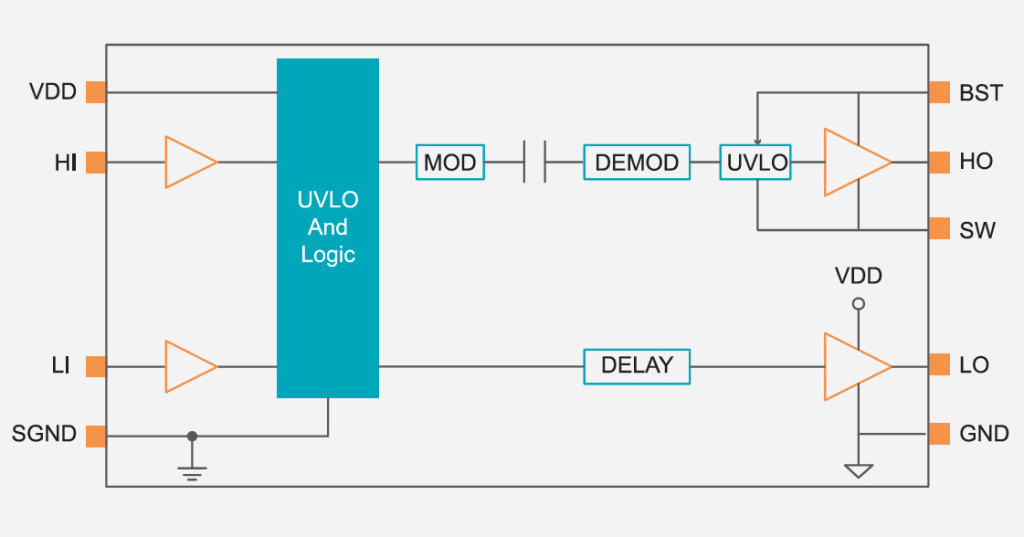

Функциональная блок-схема

Применение

• Полумостовая, мостовая и LLC-топология источников питания
• Источники питания для промышленного, коммуникационного и серверного оборудования, требующего высокой эффективности и плотности размещения
• Преобразователи солнечной энергии, драйверы электродвигателей и новые области энергетики
