Драйверы затвора NSi66x2

NSi66x2 — двухканальный изолированный драйвер затвора

Серия высоконадёжных ИС изолированных двухканальных драйверов затвора, обеспечивающих подачу питания на транзисторы с частотой переключения до 2 МГц. Каждый выход может принимать/отдавать токи до 4 А/6 А с малым временем задержки распространения сигнала (25 нс) и максимальным временем согласования задержки 5 нс. Серия NSi66x2 в соответствии с требованиями стандарта UL1577 обеспечивает напряжение изоляции 2500 В (rms) в корпусе LGA13 размерами 5×5 мм, 3000 В (rms) в узком корпусе SOIC16 (ширина 0.150 дюйма) и 5700 В в широких корпусах SOIC16 (ширина 0.300 дюйма) и SOIC14 (ширина 0.300 дюйма). Устойчивость к воздействию синфазных помех (CMTI) не менее 100 кВ/мкс повышает надёжность системы. Максимальное напряжение питания драйвера составляет 30 В, входной каскад рассчитан на напряжение питания от 3 до 5 В. Все выводы напряжения питания поддерживают блокировку при недостаточном уровне напряжения (UVLO). Благодаря таким уникальным характеристикам NSi66x2 подходит для коммутации систем питания с высокими требованиями к надёжности, плотности оборудования и эффективности.

Особенности

• Изолированный двухканальный драйвер
• Напряжение питания входной цепи: от 3 до 5.5 В
• Напряжение питания в цепи драйвера: с функцией UVLO, до 30 В
• Пиковые значения отдаваемого/принимаемого тока 4 А/6 А
• Высокое значение CMTI: 150 кВ/мкс
• Типичное время задержки распространения сигнала: 25 нс
• Максимальное время согласования задержки: 5 нс
• Максимальное искажение ширины импульса: 6 нс
• Программируемая защитная пауза (NSi6602)
• Без защитной паузы (NSi6622)
• Минимальная ширина принимаемого входного импульса: 15 нс
• Диапазон рабочих температур: от –40 до +125°C
• Тип корпуса: LGA13, SOIC14 (ширина 0.300 дюйма), SOIC16 (0.300 дюйма), SOIC16 (0.150 дюйма)
• Соответствует требованиям стандарта AEC-Q100

Сертификаты безопасности

• Сертификат UL1577:
• LGA13: 2.5 кВ (rms)
• SOIC14 (ширина 0.3 дюйма): 5.7 кВ (rms) в течение 1 мин
• SOIC16 (ширина 0.3 дюйма): 5.7 кВ (rms) в течение 1 мин
• SOIC16 (ширина 0.15 дюйма): 3 кВ (rms) в течение 1 мин
• Сертификат CQC: GB4943.1-2011
• Сертификат CSA: 5 A
• Сертификат VDE: DIN V VDE V 0884-11:2017-1

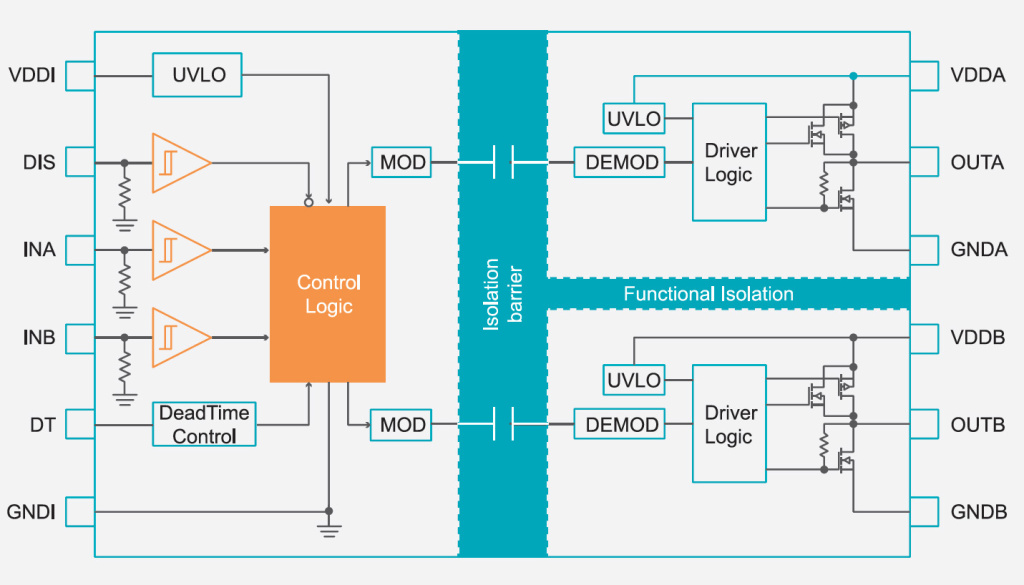

Функциональная блок-схема

Применение

• Изолирующие DC/DC- и AC/DC-преобразователи источников питания в серверах, телекоммуникационном и промышленном оборудовании
• DC/AC-преобразователи солнечной энергии
• Драйверы электродвигателя и зарядные устройства электромобилей
• ИБП и зарядные устройства
