Драйверы затвора NSi6801x

NSi6801x — недорогой одноканальный изолированный драйвер затвора, совместимый с оптоизолированными драйверами

Серия NSi6801x — это второе поколение драйверов на базе NSi6801, включающее в себя приборы NSi68010B и NSi68011C. Драйверы серии NSi6801x, которые дешевле ИС первого поколения, позволяют заказчикам снизить стоимость систем и повысить их эффективность. NSi6801x — это одноканальный изолированный драйвер затвора, совместимый по выводам с драйверами затвора, имеющими опторазвязку. Он обеспечивает управляющий ток до 2 А. Устойчивость к воздействию синфазных помех (CMTI) не ниже 150 кВ/мкс гарантирует надёжность системы. Максимальное напряжение питания драйвера составляет 32 В. При этом ИС обеспечивает улучшенные характеристики по сравнению с оптоизолированными драйверами затвора, в том числе повышенную надёжность, более длительный срок службы, более высокую рабочую температуру, меньшие задержки распространения сигнала и меньшие искажения ширины импульса. Поэтому NSi6801x подходит для замены оптоизолированных драйверов в импульсных источниках питания, требующих высокой надёжности, высокой плотности мощности и эффективности.

Особенности

• Совместимость по выводам с оптоизолированными драйверами и улучшенные характеристики
• Напряжение питания драйвера: до 35 В, блокировка питания при пониженном напряжении
• Высокое значение CMTI: 150 кВ/мкс
• Ток драйвера NSi68010: +0.7 A/–0.8 A
• Ток драйвера NSi68011: +1.5 A/–2 A
• Типичное время задержки распространения сигнала: 63 нс
• Максимальное искажение ширины импульса: 30 нс
• Диапазон рабочих температур: от –40 до +125°C
• Соответствие требованиям стандарта AEC-Q100


Сертификаты безопасности

• Сертификат UL: 5700 В (rms) в течение 1 мин (SOW6)
• Сертификат VDE: DIN VDE V 0884-11:2017-01
• Сертификат CSA: компоненты CSA прошли тест 5 А
• Сертификат CQC: GB4943.1-2011

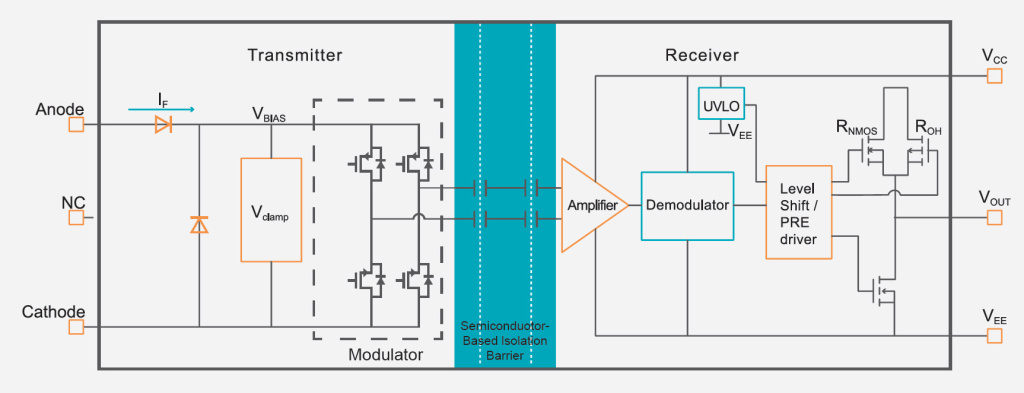

Функциональная блок-схема




Корпус

• Широкий корпус SOIC-6 (SOW6)

Применение

• Фотогальванические преобразователи
• Драйверы двигателя
• ИБП и зарядные устройства
• Изолированные DC/DC- и AC/DC-преобразователи источников питания
