- Артикул: 00456783
- Количество в упаковке: 100
JCA241-300-01S-C JC Antenna (Jinchang)
Краткое описание
Код товара у производителя: JCA241-300-01S-C
Производитель: JC Antenna (Jinchang)
Спецификация
Активная антенна со стабильным фазовым центром для задач точной навигации GNSS в диапазонах L1, L2, L5

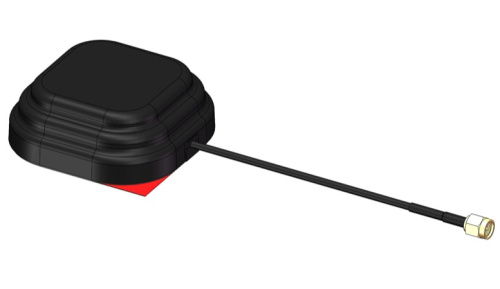

Антенна JCA241-300-01S-C предназначена для приема сигналов спутниковой навигации GNSS (GPS, ГЛОНАСС, GALILEO, BEIDOU, SBAS) в частотных диапазонах L1, L2, L5. Обладает высокостабильным фазовым центром, благодаря чему вносит малую погрешность в оценку географических координат и может быть применена совместно с устройствами спутниковой навигации, обеспечивающими погрешность местоопределения порядка единиц сантиметров. Компактные размеры, водонепроницаемый корпус класса IP66 (полная защита от пыли мощных струй воды) и магнитное основание позволяют использовать антенну в автомобильных и прочих уличных применениях, требующих высокой устойчивости к погодным воздействиям.
Антенна JCA241-300-01S-C предназначена для приема сигналов спутниковой навигации GNSS (GPS, ГЛОНАСС, GALILEO, BEIDOU, SBAS) в частотных диапазонах L1, L2, L5. Обладает высокостабильным фазовым центром, благодаря чему вносит малую погрешность в оценку географических координат и может быть применена совместно с устройствами спутниковой навигации, обеспечивающими погрешность местоопределения порядка единиц сантиметров. Компактные размеры, водонепроницаемый корпус класса IP66 (полная защита от пыли мощных струй воды) и магнитное основание позволяют использовать антенну в автомобильных и прочих уличных применениях, требующих высокой устойчивости к погодным воздействиям.
Производитель
JC Antenna (Jinchang)
Код товара производителя
JCA241-300-01S-C
Наименование класса номенклатуры
Антенна
Основные характеристики
Беспроводные технологии
(WiFi, BT и т.д.)
GPS L1/L2/L5
GLONASS G1/G2/G3
COMPASS B1/B2/B3
Galileo E1/L1/E2/E5a/E5b
К усил.
(коэффициент усиления)
28±2 dB
Метод крепления
Магнит
Тип антенны
Активная внешная с кабелем и разъемом
Импеданс
(Ом)
50 Ом
Коэффициент LNA
(стоячей волны)
≤2.0
Осевое отношение
≤3 dB
Рабочая температура
-40℃...+85℃
Горизонтальный угол раскрыва
360°
Кабель
RG174 3M
Коэффициент стоячей волны
≤2.0
Класс защиты
IP66
Относительная влажность
До 95%
Неравномерность в полосе пропускания
≤1.5 дБ
Потребление тока
≤50 мА
Питание
3 - 12 В (DC)
Максимальное усиление
≥3 dBic
Вибрации
10 – 55 Гц с амплитудой 1.5 мм 2 часа
Коэффициент шума
≤1.5 dB
Разъём
SMA male
Сертификаты
Соответствие ROHS
Да
Упаковка
Количество в упаковке
100
Документация и файлы для загрузки
раскрыть всеDatasheets (1)
Datasheet JCA241-300-01S-C JC Antenna (Jinchang)
Английский язык
pdf
1019.68 КБ
Антенна JCA241-300-01S-C, производителя JC Antenna (Jinchang)
Ключевые параметры компонента JCA241-300-01S-C: Беспроводные технологии: GPS L1/L2/L5 GLONASS G1/G2/G3 COMPASS B1/B2/B3 Galileo E1/L1/E2/E5a/E5b; К усил.: 28±2 dB; Метод крепления: Магнит; Тип антенны: Активная внешная с кабелем и разъемом.
