- Артикул: 00456784

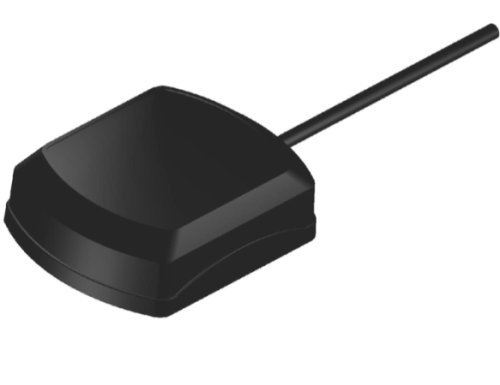

JCL002-300-01S-C JC Antenna (Jinchang)
Краткое описание
Код товара у производителя: JCL002-300-01S-C
Производитель: JC Antenna (Jinchang)
Спецификация
Активная антенна для задач спутниковой навигации GNSS в частотном диапазоне L1
Антенна JCL002-300-01S-C предназначена для приема сигналов спутниковой навигации GNSS (GPS, ГЛОНАСС, GALILEO, BEIDOU, SBAS) в частотном диапазоне L1. Компактные размеры, водонепроницаемый корпус класса IP66 (полная защита от пыли мощных струй воды) и магнитное основание позволяют использовать антенну в автомобильных и прочих уличных применениях, требующих высокой устойчивости к погодным воздействиям.
Антенна JCL002-300-01S-C предназначена для приема сигналов спутниковой навигации GNSS (GPS, ГЛОНАСС, GALILEO, BEIDOU, SBAS) в частотном диапазоне L1. Компактные размеры, водонепроницаемый корпус класса IP66 (полная защита от пыли мощных струй воды) и магнитное основание позволяют использовать антенну в автомобильных и прочих уличных применениях, требующих высокой устойчивости к погодным воздействиям.
Производитель
JC Antenna (Jinchang)
Код товара производителя
JCL002-300-01S-C
Наименование класса номенклатуры
Антенна
Основные характеристики
Беспроводные технологии
(WiFi, BT и т.д.)
1575.42 - 1602 МГц
К усил.
(коэффициент усиления)
28±2 dB
Метод крепления
Магнит
Тип антенны
Активная внешная с кабелем и разъемом
Импеданс
(Ом)
50 Ом
Коэффициент LNA
(стоячей волны)
≤2.0
Осевое отношение
≤3 dB
Рабочая температура
-40℃...+85℃
Горизонтальный угол раскрыва
360°
Кабель
RG174 3M
Коэффициент стоячей волны
≤1.5
Класс защиты
IP65~IP67
Относительная влажность
До 95%
Неравномерность в полосе пропускания
≤1.5 дБ
Потребление тока
5 - 15 мА
Питание
2.2 - 5 В (DC)
Максимальное усиление
2 dBic
Вибрации
10 – 55 Гц с амплитудой 1.5 мм 2 часа
Коэффициент шума
≤1.5 dB
Разъём
SMA male
Сертификаты
Соответствие ROHS
Да
Документация и файлы для загрузки
раскрыть всеDatasheets (1)
Datasheet JCL002-300-01S-C JC Antenna (Jinchang)
Английский язык
pdf
843.81 КБ
Антенна JCL002-300-01S-C, производителя JC Antenna (Jinchang)
Ключевые параметры компонента JCL002-300-01S-C: Беспроводные технологии: 1575.42 - 1602 МГц; К усил.: 28±2 dB; Метод крепления: Магнит; Тип антенны: Активная внешная с кабелем и разъемом.
