- Артикул: 00456810
- Количество в упаковке: 50
- Стандартная упаковка: Паллета
JKDADB1176R-1568R2540F-1840ABDZ3-T JC Antenna (Jinchang)
Краткое описание
Код товара у производителя: JKDADB1176R-1568R2540F-1840ABDZ3-T
Производитель: JC Antenna (Jinchang)
Спецификация
Пассивная керамическая патч-антенна для задач спутниковой навигации GNSS в частотных диапазонах L1 и L2

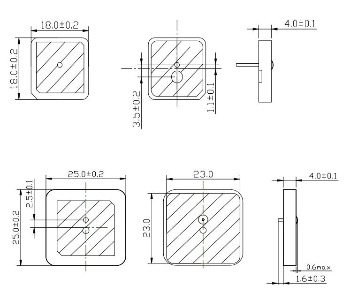

Антенна JKDADB1176R-1568R2540F-1840ABDZ3-T предназначена для приема сигналов спутниковой навигации GNSS (GPS, ГЛОНАСС, GALILEO, BEIDOU, SBAS) в частотных диапазонах L1 и L2. Антенна является составной – состоит из двух патч-антенн, расположенных послойно одна над другой, каждая из которых рассчитана на работу в своём диапазоне частот. В нижней части конструкции присутствуют два металлических вывода для независимого получения электрических сигналов с каждой из двух составных частей антенны. Антенна JKDADB1176R-1568R2540F-1840ABDZ3-T не имеет собственной защиты от внешних погодных воздействий и предназначена для пайки на печатную плату внутри корпуса конечного изделия.
Антенна JKDADB1176R-1568R2540F-1840ABDZ3-T предназначена для приема сигналов спутниковой навигации GNSS (GPS, ГЛОНАСС, GALILEO, BEIDOU, SBAS) в частотных диапазонах L1 и L2. Антенна является составной – состоит из двух патч-антенн, расположенных послойно одна над другой, каждая из которых рассчитана на работу в своём диапазоне частот. В нижней части конструкции присутствуют два металлических вывода для независимого получения электрических сигналов с каждой из двух составных частей антенны. Антенна JKDADB1176R-1568R2540F-1840ABDZ3-T не имеет собственной защиты от внешних погодных воздействий и предназначена для пайки на печатную плату внутри корпуса конечного изделия.
Производитель
JC Antenna (Jinchang)
Код товара производителя
JKDADB1176R-1568R2540F-1840ABDZ3-T
Наименование класса номенклатуры
Антенна
Основные характеристики
Беспроводные технологии
(WiFi, BT и т.д.)
1176.45±3 МГц
1561~1575 МГц
Метод крепления
Пайка
Тип антенны
Пассивная керамическая встраиваемая
Импеданс
(Ом)
50 Ом
Рабочая температура
-40℃...+85℃
Горизонтальный угол раскрыва
360°
Упаковка
Упаковка
(стандартная)
Паллета
Количество в упаковке
50
Документация и файлы для загрузки
раскрыть всеDatasheets (1)
pdf
285.4 КБ
Антенна JKDADB1176R-1568R2540F-1840ABDZ3-T, производителя JC Antenna (Jinchang)
Ключевые параметры компонента JKDADB1176R-1568R2540F-1840ABDZ3-T: Беспроводные технологии: 1176.45±3 МГц 1561~1575 МГц; Метод крепления: Пайка; Тип антенны: Пассивная керамическая встраиваемая.
Для оформления заказа запросите "Условия поставки" компонента.
Менеджер компании свяжется с Вами для формирования поставки с наших складов или прямой поставки от производителя JC Antenna (Jinchang) в минимально возможные сроки.
Для разработчиков новой продукции возможен заказ образца.
Оформить заказ могут только зарегистрированные пользователи сайта Symmetron.ru. Мы работаем только с юридическими лицами.
Ключевые параметры компонента JKDADB1176R-1568R2540F-1840ABDZ3-T: Беспроводные технологии: 1176.45±3 МГц 1561~1575 МГц; Метод крепления: Пайка; Тип антенны: Пассивная керамическая встраиваемая.
Для оформления заказа запросите "Условия поставки" компонента.
Менеджер компании свяжется с Вами для формирования поставки с наших складов или прямой поставки от производителя JC Antenna (Jinchang) в минимально возможные сроки.
Для разработчиков новой продукции возможен заказ образца.
Оформить заказ могут только зарегистрированные пользователи сайта Symmetron.ru. Мы работаем только с юридическими лицами.
