2.4/5-ГГц гибкие и печатные антенны
Гибкие антенны с боковым и центральным подключением кабеля, предназначенные для быстрого и простого встраивания в беспроводные устройства при минимальных затратах на внедрение, обеспечивают превосходные ВЧ-характеристики при передаче данных для самых требовательных Wi-Fi-устройств.
Особенности и преимущества

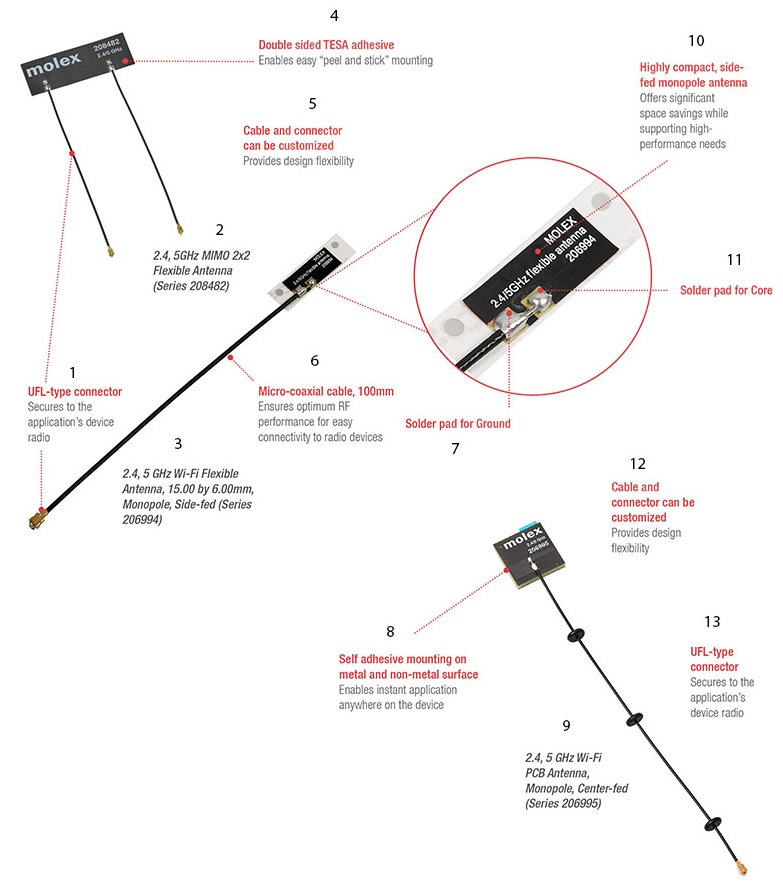

Надписи на рисунке
| 1 |
Разъём UFL-типа Надёжное подключение к ВЧ-модулю устройства |
| 2 | 2.4/5-ГГц гибкая антенна MIMO 2x2 (серия 208482) |
| 3 | 2.4/5-ГГц гибкая антенна Wi-Fi, 15.00 x 6.00 мм, несимметричная, с боковым подключением кабеля (серия 206994) |
| 4 |
Двухсторонняя клейкая лента TESA Обеспечивает лёгкое крепление антенны |
| 5 |
Кабель и разъём могут быть изменены по требованию заказчика Обеспечивает свободу при проектировании |
| 6 |
Микрокоаксиальный кабель, 100 мм Обеспечивает оптимальные ВЧ-характеристики для лёгкого подключения к ВЧ-модулю устройства |
| 7 | Контактная площадка для пайки «земли» |
| 8 |
Самоклеющееся основание для монтажа на металлические и неметаллические поверхности Обеспечивает лёгкий монтаж в любом месте устройства |
| 9 | 2.4/5-ГГц печатная антенна Wi-Fi, несимметричная, с центральным подключением кабеля (серия 206995) |
| 10 |
Чрезвычайно компактная, несимметричная антенна с боковым подключением кабеля Обеспечивает значительную экономию пространства, сохраняя при этом высокую эффективность |
| 11 | Контактная площадка для пайки центральной жилы |
| 12 |
Кабель и разъём могут быть изменены по требованию заказчика Обеспечивает свободу при проектировании |
| 13 |
Разъём UFL-типа Надёжное подключение к ВЧ-модулю устройства |

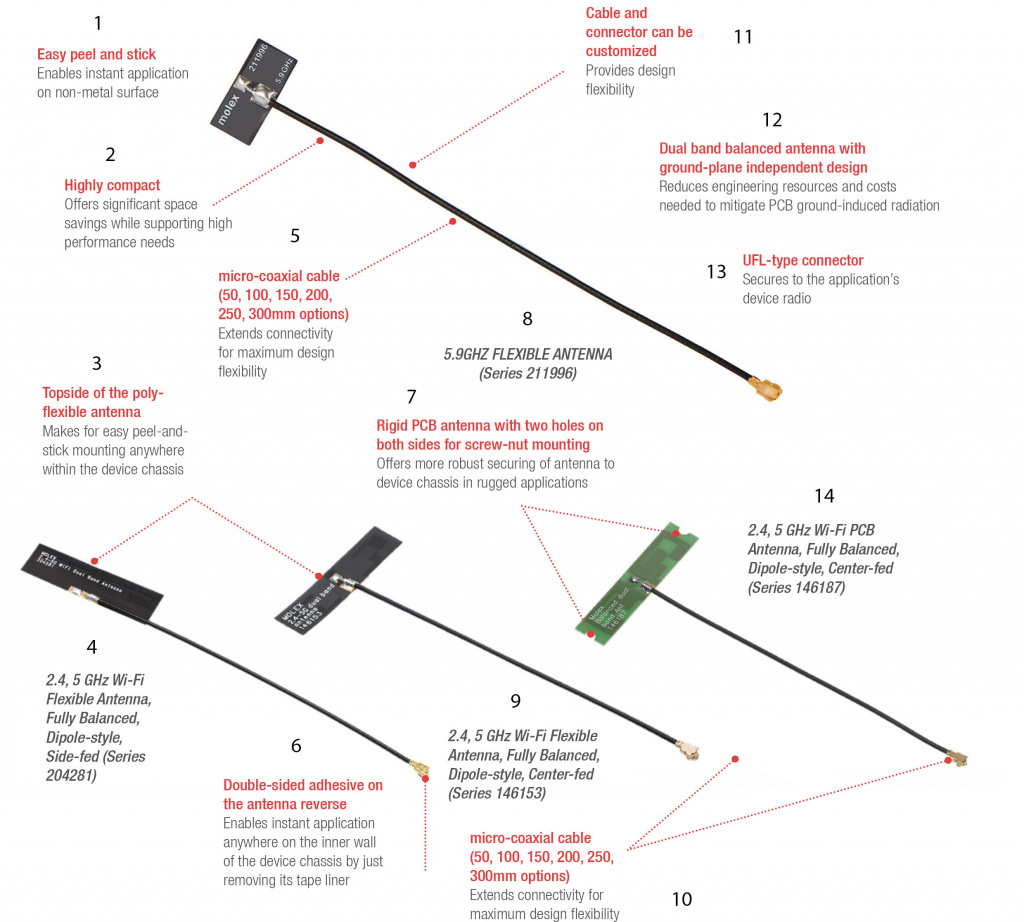

Надписи на рисунке
| 1 |
Простой монтаж на самоклеящееся основание Обеспечивает моментальное крепление на неметаллическую поверхность |
| 2 |
Чрезвычайно компактная Обеспечивает значительную экономию пространства, сохраняя при этом высокую эффективность |
| 3 |
Верхняя сторона гибкой антенны Предназначена для лёгкого монтажа на самоклеящееся основание в любом месте устройства |
| 4 | 2.4/5-ГГц гибкая антенна Wi-Fi, симметричный вибратор, с боковым подключением кабеля (серия 204281) |
| 5 |
Микрокоаксиальный кабель (50, 100, 150, 200, 250, 300 мм) Обеспечивает максимальную свободу при выборе конструктивных решений |
| 6 |
Двухсторонний скотч на обратной стороне антенны Обеспечивает моментальный монтаж в любом месте на внутренней стороне корпуса устройства — нужно просто отделить защитную плёнку |
| 7 |
Жёсткая печатная антенна с двумя вырезами под винты Более надёжное крепление антенны на корпусе устройств, работающих в жёстких условиях |
| 8 | 5.9-ГГц гибкая антенна (серия 211996) |
| 9 | 2.4/5-ГГц гибкая антенна Wi-Fi, симметричный вибратор, с центральным подключением кабеля (серия 146153) |
| 10 |
Микрокоаксиальный кабель (50, 100, 150, 200, 250, 300 мм) Обеспечивает максимальную свободу при выборе конструктивных решений |
| 11 |
Кабель и разъём могут быть изменены по требованию заказчика Обеспечивает свободу при проектировании |
| 12 |
Двухполосная симметричная антенна с независимым слоем «земли» Снижает потребность в инженерно-технических ресурсах и затраты, требуемые для подавления ЭМИ, генерируемых земляным слоем печатной платы |
| 13 |
Разъём UFL-типа Надёжное подключение к ВЧ-модулю устройства |
| 14 | 2.4/5-ГГц печатная антенна Wi-Fi , симметричный вибратор, с центральным подключением кабеля (серия 146187) |
Области применения
Бытовая техника
Внутридомовая сетевая инфраструктура
«Умные» дома
Автомобилестроение
Автотранспорт с подключением к сети
Системы обеспечения комфорта
Информационно-развлекательные системы
Промышленность
«Умные» города
Подписи под рисунками
| 1 | Внутридомовая сетевая инфраструктура |
| 2 | «Умные» города |
Технические характеристики
СПРАВОЧНАЯ ИНФОРМАЦИЯ
Упаковка: ПЭТ-плёнка
Ответная часть: микрокоаксиальный SMD-разъём (артикул 73412)
Единицы измерения: мм
Соответствие директиве RoHS: да
Отсутствие галогенов: да
Устойчивость к воспламенению: нет
ЭЛЕКТРИЧЕСКИЕ ХАРАКТЕРИСТИКИ
ВЧ-мощность (Вт): 2
Обратные потери: < –10 дБ
Средний суммарный КПД (%): см. документацию
Максимальный коэффициент усиления: см. документацию
Входной импеданс (Ом): 50
МЕХАНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
См. документацию
ФИЗИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Материал: ГПП (146153, 204281, 208482, 206994 и 211996); FR4 (146187 и 206995)
Покрытие: см. документацию
Диапазон рабочих температур: от –30 до +85°C
от –40 до +85°C (206995, 208482, 211996)
Информация для заказа
| Серия | Основание | Подключение кабеля | Размеры [мм] | Длина кабеля [мм] |
| 206994 | Гибкая подложка | Боковое | 15.00 x 6.00 | 100 |
| 206995 | Печатная плата (FR4) | Центральное | 20.50 x 20.50 x 3.00 | 150 |
| 208482 | Гибкая подложка | Центральное | 55.20 x 19.20 x 0.16 | 100, 150, 200 |
| 204281 | Гибкая подложка | Боковое | 35.00 x 11.00 x 0.10 | 50 |
| 100 | ||||
| 150 | ||||
| 200 | ||||
| 250 | ||||
| 300 | ||||
| 146153 | Гибкая подложка | Центральное | 34.90 x 9.00 x 0.10 | 50 |
| 100 | ||||
| 150 | ||||
| 200 | ||||
| 250 | ||||
| 300 | ||||
| 146187 | Печатная плата (FR4) | Центральное | 40.95 x 9.00 x 0.70 | 50 |
| 100 | ||||
| 150 | ||||
| 200 | ||||
| 250 | ||||
| 300 | ||||
| 211996 | Гибкая подложка | Центральное | 16.40 x 7.60 x 0.16 | 50 |
| 100 | ||||
| 150 | ||||
| 200 | ||||
| 250 | ||||
| 300 | ||||
| 50 |
