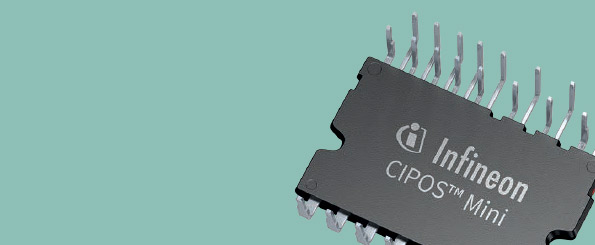

CIPOS™ Mini IM513-L6A

Семейство драйверов CIPOS™ Mini — это возможность повысить надёжность устройств, оптимизировать размеры печатных плат и себестоимость благодаря интеграции силовых и управляющих компонентов в одной микросхеме.

Микросхемы предназначены для управления двигателями переменного тока в таком оборудовании как холодильники. Корпус специально адаптирован под применение в силовых устройствах, где требуется хорошая теплопроводность и электрическая изоляция, а также контроль излучаемых электромагнитных помех и защита от перегрузок.

Превосходные электрические характеристики обеспечиваются за счёт объединения трёхфазных мостов на силовых MOSFET CoolMOS™ CFD2 с оптимизированными драйверами затвора, выполненными по технологии SOI (Silicon-On-Isolator — кремний на изоляторе).

Особенности драйверов CIPOS™ Mini

• Полностью изолированный литой модуль с двухрядным (Dual In-Line) расположением выводов
• 650-В силовые MOSFET CoolMOS™ CFD2
• Надёжные, устойчивые к переходным процессам и отрицательным напряжениям драйверы затворов, выполненные по технологии SOI
• Допустимый отрицательный потенциал VS до –11 В для передачи сигнала при VBS = 15 В
• Встроенные бутстрепные схемы
• Отключение при превышении максимального тока
• Встроенный NTC-термистор для контроля температуры
• Блокировка при пониженном напряжении питания по всем каналам
• Доступны выводы истоков нижних транзисторов для контроля всех фазных токов (открытые истоки)
• Защита от перекрёстной проводимости
• При срабатывании защиты все 6 ключей размыкаются
• Покрытие контактов не содержит свинца; соответствуют директиве RoHS

Возможное применение

• Холодильная техника, посудомоечные машины, вентиляторы, драйверы электромоторов малой мощности

Оценка качества продукции

Сертифицированы для использования в промышленных устройствах в соответствии с испытаниями по JEDEC47/20/22.

Таблица 1. Информация для заказа
