D10P-1216A00 – многочастотный мультисистемный высокоточный навигационный приёмник на новом чипсете Allystar
Представляем высокоточный RTK-приёмник DATAGNSS D10P-1216A00 на базе нового двухъядерного чипсета CYNOSURE IV производства Allystar. Чипсет четвёртого поколения CYNOSURE изготовлен по 22-нм техпроцессу. По сравнению с предшественниками, включая TAU1312, D10P имеет больше каналов слежения — 128 против 40, а также повышенную чувствительность и улучшенную защиту от помех и многолучевого эффекта. Это помогает добиться высокой точности позиционирования даже в сложных условиях.

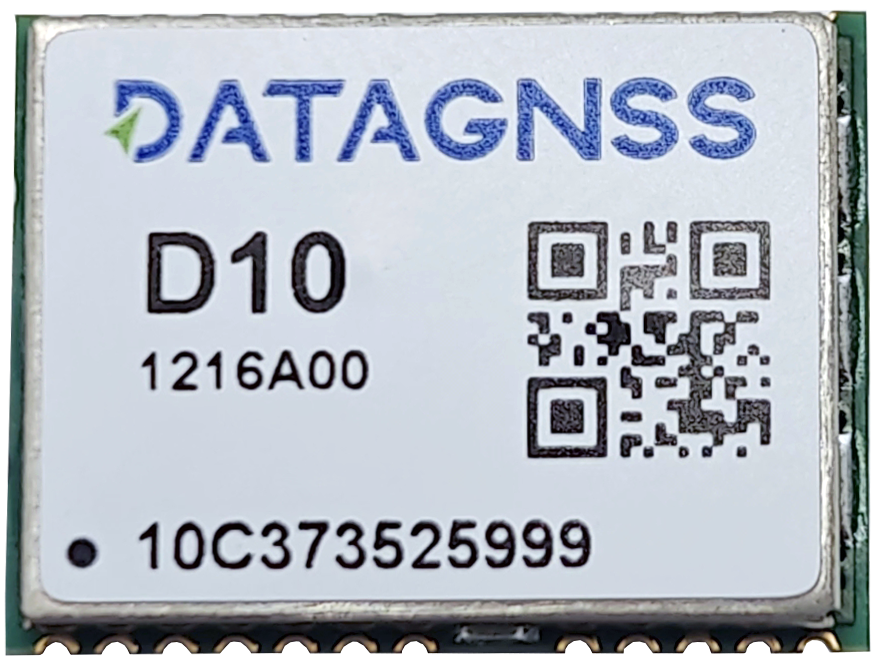

Рис. 1. Внешний вид ГНСС-модуля DATAGNSS D10P-1216A00
Приёмник поддерживает основные спутниковые системы: GPS, ГЛОНАСС, BeiDou, Galileo, QZSS, SBAS и NavIC. По умолчанию он работает в двух частотных диапазонах L1/L2; при необходимости их можно заменить на L1/L5. Приёмник поддерживает частоту обновления до 10 Гц и технологии BeiDou PPP-B2b, PPP и PPP-RTK. Предусмотрено несколько режимов энергосбережения.

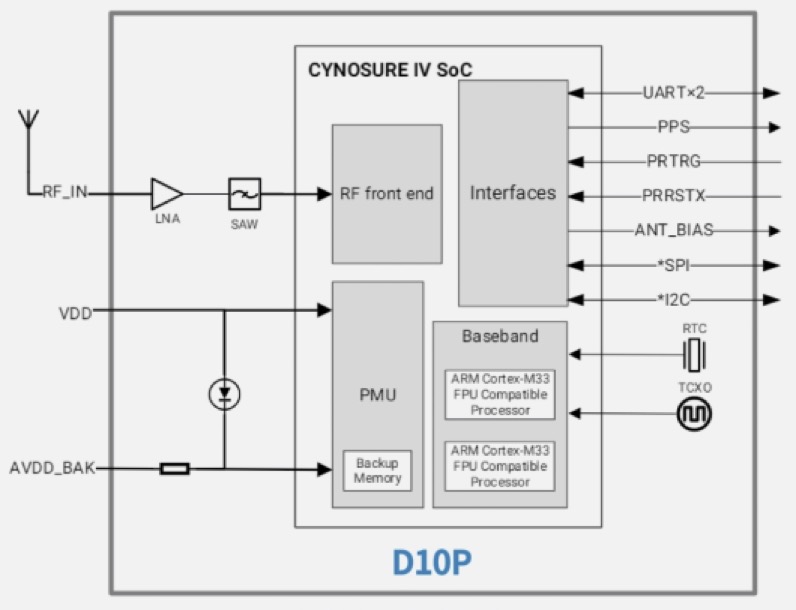

Рис. 2. Структурная схема ГНСС-модуля DATAGNSS D10P-1216A00
Основные навигационные характеристики
| Параметр | Значение |
| Поддерживаемые GNSS-сигналы | BDS, GPS, QZSS, GLONASS, Galileo, NavIC, SBAS |
| Количество каналов | 128 |
| Время до первого навигационного решения (TTFF) |
Холодный старт: 27 с Тёплый старт: 1 с |
| Точность позиционирования |
Автономный режим: 1 м CEP Дифференциальный режим SBAS: < 1 м CEP Режим RTK: 1 см + 1 ppm |
| Частота обновления | 10 Гц |
| Точность 1PPS | 20 нс RMS |
| Пределы измерений |
Скорость: 515 м/с Высота: 18 км |
| Протоколы передачи данных | NMEA 0183, RTCM v3.x |
| Диапазон рабочих температур | От −40 до +85 °C |
| Физические размеры | 16,0 × 12,2 × 2,4 мм |
| Корпус | 24-контактный LCC |
Для быстрого знакомства с функциями приёмника разработчикам доступна отладочная плата Nano-EVK-D10P. Она позволяет оценить различные режимы работы, изменить конфигурацию приёмника, его настройки и параметры интерфейсов. Плата оснащена разъёмом USB Type-C для подключения к внешнему хосту и разъёмом SMA для подключения ГНСС-антенны. При необходимости Nano-EVK-D10P можно подключить к платформе Raspberry Pi через колодку с шагом 2,54 мм.

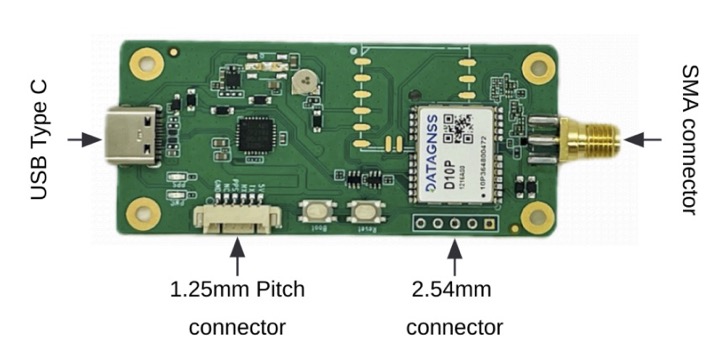

Рис. 3. Отладочная плата Nano-EVK-D10P
По своим возможностям ГНСС-модуль DATAGNSS D10P сопоставим с популярными решениями, такими как u-blox ZED-F9P. Он может применяться в системах ADAS, БПЛА, сельскохозяйственной технике, картографии, носимых устройствах и робототехнике.
Подробную информацию о приёмнике DATAGNSS D10P-1216A00 и отладочной плате Nano-EVK-D10P см. в прилагаемом даташите.
Техническая поддержка: wireless@symmetron.ru.
