Кольцевые и полукольцевые нагреватели

Кольцевые (хомутовые) электронагреватели предназначены для нагрева цилиндрических деталей оборудования технологического и бытового назначения: термопластавтоматов, экструдеров, оборудования для производства тары и упаковки, пресс-форм, литейных форм, фенов, трубопроводов.

Принцип теплопередачи: от нагревательного элемента к обогреваемой детали тепло передается контактным способом.
Нагревательный элемент: проволока или лента из высокорезистивного сплава.
Материал изоляции: миканит или керамика.

Конструкция:

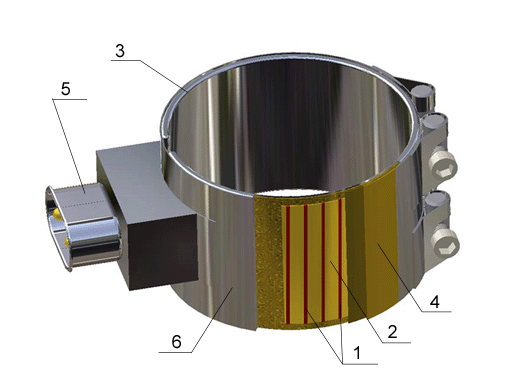

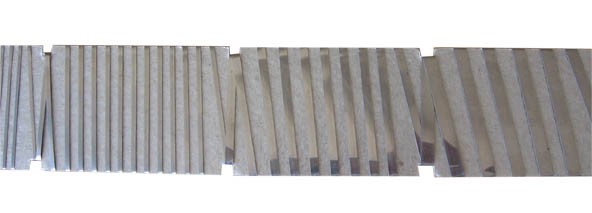

В нагревателях с изоляцией из миканита резистивная лента (1) обматывается вокруг сердечника (2) требуемой формы и укладывается в корпус из нержавеющей стали (3). Между сердечником и корпусом прокладывается слой миканита (4), что обеспечивает полную электроизоляцию нагревателя. Затем нагревателю придается цилиндрическая форма и устанавливается контактный выход (5). Надежный контакт нагревателя с обогреваемой деталью обеспечивает хомут (6) с установленными на нем стяжными винтами.

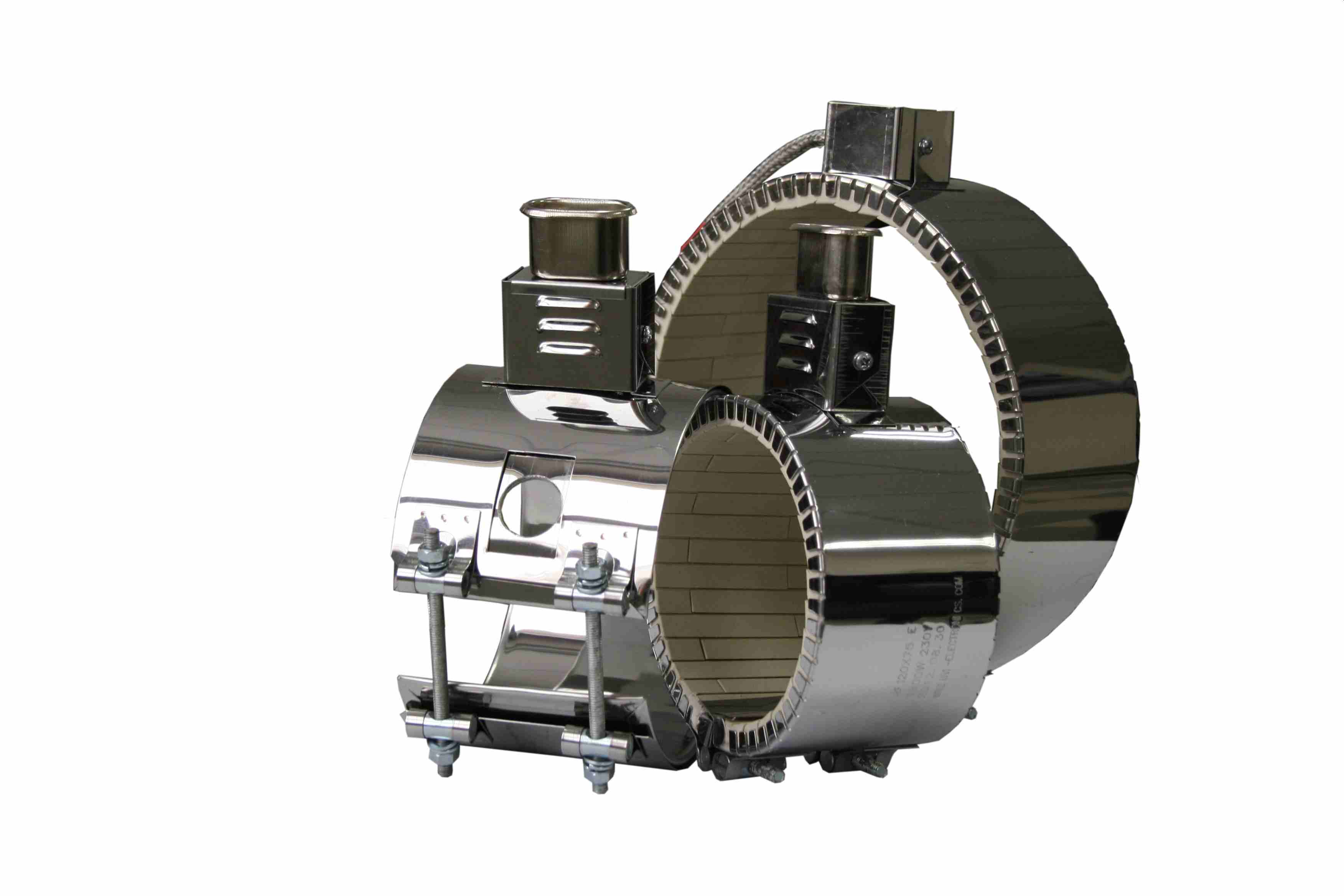

В нагревателях с изоляцией из керамики предварительно навитая спираль из резистивной проволоки (1) укладывается в каналы керамических изоляторов (2). Набор керамических изоляторов со спиралью внутри укладывается в хомут из нержавеющей стали (3). Для сокращения теплопотерь между хомутом и керамикой прокладывается слой теплоизолятора (4). Затем нагревателю придается цилиндрическая форма и устанавливается контактный выход (5).

Технические возможности изготовления:

• Посадочный диаметр: 25 – 1000 мм.
• Ширина: 15 – 300* мм
• Напряжение питания: 12 – 400* В.
• Допустимая удельная нагрузка: до 4,5 Вт/см² (миканитовая изоляция), до 8 Вт/см² (керамическая изоляция*).
• Рабочая температура: до 350⁰С (миканитовая изоляция), до 600⁰С (керамическая изоляция).

Специальные конструктивные элементы: возможно изготовление нагревателей с отверстиями, вырезами, держателями термопары и иными нестандартными элементами по эскизам заказчика.

* по согласованию с заказчиком возможно изготовление нагревателей с параметрами, превышающими указанные.
* НКкер – маркировка кольцевых нагревателей с изоляцией из керамики.

Кольцевые нагреватели с изоляцией из миканита представляют собой достаточно жесткую конструкцию. Во избежание возникновения при монтаже изломов и выхода нагревателей из строя, устанавливаться на обогреваемую деталь они должны с торцевой поверхности. В случае невозможности монтажа электронагревателей через торцевую поверхность оборудования, нагреватели кольцевого типа могут быть изготовлены, состоящими из двух частей. Полукольцевые нагреватели являются полностью независимыми друг от друга, имеют свой контактный выход и монтажные элементы.
