Компактные соединители Hirose «кабель—плата» серии GT50, соответствующие автомобильным стандартам
Малогабаритные разъёмы с шагом 1 мм, имеющие термостойкость до +125°C и высокую виброустойчивость.

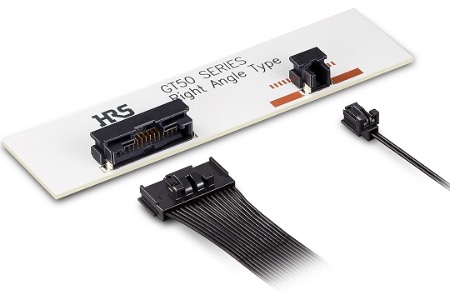

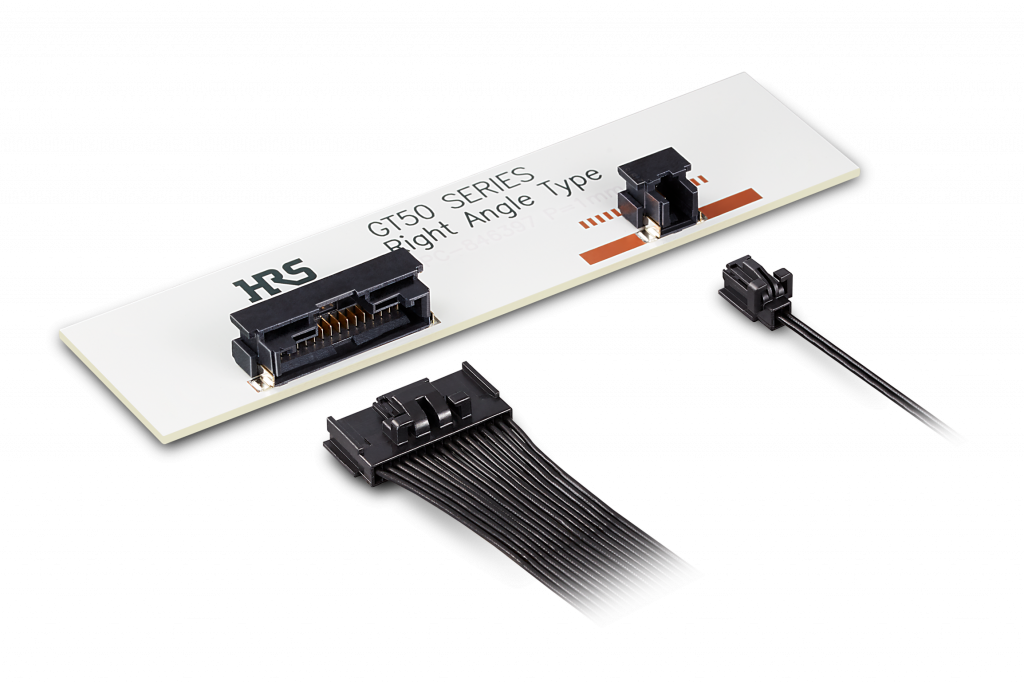

Компания Hirose Electric разработала компактные, надёжные разъёмы с шагом 1 мм серии GT50 для подключения кабеля к плате. Благодаря высокой термостойкости до +125°C и прочной конструкции эти изделия могут использоваться в автомобильной электронике.
Обеспечение требуемой для автомобильных устройств компактности и высокой надёжности
Из-за перехода на электрические транспортные средства вырос спрос на разъёмы для подключения кабелей к платам внутри модулей автомобильной электроники. Поскольку пространство для монтажа в этих устройствах ограничено, нужны более компактные и лёгкие соединители. В то же время важными требованиями остаются устойчивость к теплу, вырабатываемому компонентами при высокой плотности монтажа, и высокая надёжность соединения при возникающих во время поездок вибрациях. Однако имеется не так много разъёмов, отвечающих этим требованиям, и пользователи вынуждены выбирать либо крупногабаритные автомобильные, либо разъёмы меньшего размера для бытовой электроники, не предназначенные для применения в автомобилях.
Надёжность и качество автомобильных соединителей при тех же компактных размерах, что и у разъёмов для бытовой электроники
Для решения указанных проблем и была разработана серия GT50. Характерные особенности соединителей данной серии: малые габариты, шаг 1 мм, высота 5.97 мм. Используется кабель с поперечным сечением всего 0.08 мм2, который приблизительно на 75% легче кабеля с сечением 0.3 мм2, часто применяемого для внутренних соединений в автомобильных устройствах*1).
Несмотря на малые размеры, и контакты, и корпус оснащены фиксаторами для предотвращения выпадения контактов, что обеспечивает большую силу их удержания при прокладке кабеля. Кроме того, разъёмы серии GT50 характеризуются достаточной прочностью фиксации и прочностью на отрыв от печатной платы, что делает их надёжными для внутренних соединений.

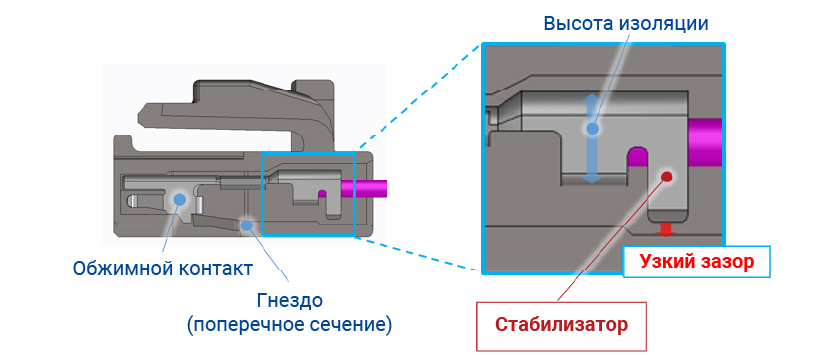

Термостойкий материал и конструкция обжимных контактов обеспечивают термостойкость до +125°C. Помимо этого, стабилизатор не позволяет контактам сдвигаться внутри корпуса, что гарантирует высокую виброустойчивость, подтверждённую результатами испытаний*2), во время которых не было зафиксировано изменений в сопротивлении контактов. Данные разъёмы могут эксплуатироваться как в условиях высоких температур, так и в автомобильных электронных блоках, подверженных сильным вибрациям.
*1) Сравнение по весу для типовых кабелей.*2) Параметры испытаний на виброустойчивость: Частота: 10…500 Гц (синусоидальные волны), ускорение: 5g, продолжительность: 8 часов в 3 направлениях, всего 24 часа (сопротивление проводника кабеля исключено).

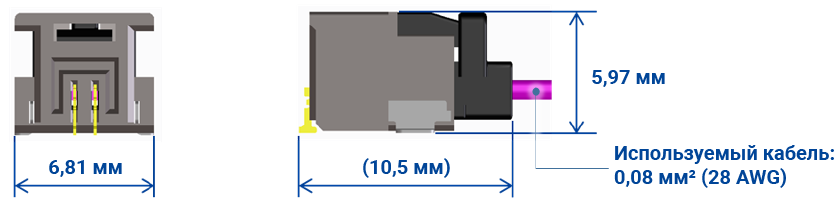

Компактные размеры, шаг 1 мм (приведены размеры 2-контактного разъёма)
Особенности
- Компактные размеры, шаг — 1 мм, высота — 5.97 мм.
- Соответствует автомобильным стандартам качества: термостойкость до +125°C, высокая устойчивость к вибрации.
- Надёжный разъём с большой удерживающей силой при прокладке кабелей, устойчивый к взлому, с центральным фиксатором.
Будущие разработки
Недавно разработанная серия соединителей GT50 может широко использоваться в автомобильных устройствах. В ноябре 2021 гола были выпущены модели с 2 и 16 контактами. В автомобильной электронике также требуются разъёмы с другим числом контактов. Для удовлетворения этого спроса запланированы работы по созданию дополнительных моделей соединителей, сведения о которых приведены ниже.
- Запланирована разработка моделей со следующим количеством контактов: 4, 6, 8, 10 и 12.
- Рассматривается целесообразность разработки следующих модификаций: разъёмы вертикального типа.
Надёжная конструкция удовлетворяет требованиям, предъявляемым к автомобильным компонентам. Данные разъёмы могут также использоваться в транспортных средствах с автоматическим управлением (Automated Guided Vehicles — AGV), в автономных мобильных роботах (Autonomous Mobile Robots — AMR) и в электроинструментах, которые эксплуатируются в жёстких условиях.
