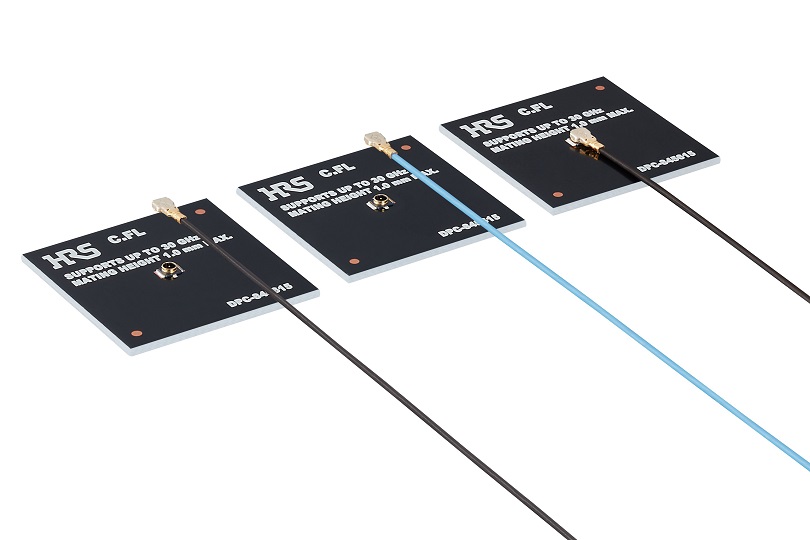

Компактные высокочастотные (до 30 ГГц) коаксиальные разъёмы Hirose серии C.FL с высотой в сочленённом состоянии 0.92 мм

Компания HIROSE Electric Co. Ltd., ведущий мировой производитель инновационных соединителей, представила разъёмы серии C.FL, предназначенные для 30-ГГц сигнальных устройств сетей 5G.

Поскольку беспроводное подключение к телекоммуникационным сетям становится всё более востребованным в различных отраслях промышленности, спрос на высокочастотные разъёмы растёт экспоненциально. Требуются всё более высокие скорости обмена данными и более широкие полосы пропускания; ожидается использование диапазонов миллиметровых волн для следующего поколения телекоммуникационных сетей стандарта 5G.

Типичные разъёмы стандартов 3G и 4G могут работать на частотах до 3.5 ГГц. Однако разъёмы C.FL компании Hirose способствуют переходу на стандарт 5G, так как позволяют работать на частотах до 30 ГГц и характеризуются низкими вносимыми потерями и потерями на отражение. В отличие от традиционных разъёмов эти соединители обеспечивают более широкие возможности для создания будущих устройств с более совершенными техническими характеристиками.

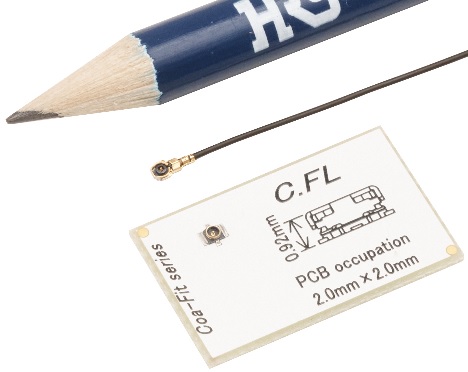

Миниатюрные соединители серии C.FL компании Hirose отличаются сверхнизким профилем, занимая на печатной плате площадку размером 2 x 2 мм (L x W) при высоте в сочленённом состоянии 0.92 мм (1 мм макс.). Частотные характеристики были существенно улучшены за счёт уменьшения размеров штыревого контакта розетки и оптимизации внутренней конструкции вилки. Кроме того, использование кабеля диаметром 0.64 мм — очень тонкого и гибкого — упрощает его прокладку внутри оборудования. Соединители могут быть поставлены в тиснёной упаковке, что позволяет осуществлять автоматизированный монтаж вилок и розеток.

Разъёмы серии C.FL идеально подходят для использования в таких устройствах, как смартфоны, ноутбуки, планшеты, игровые приставки, носимые акустические системы с элементами искусственного интеллекта, дроны, человекоподобные роботы, роботы сборочных линий, транспорт с автоматическим управлением (Automated Guided Vehicle — AGV), мобильные роутеры, точки доступа Wi-Fi и клиентское телекоммуникационное оборудование (Customer Premise Equipment — CPE).

Основные характеристики:

• Волновое сопротивление: 50 Ом
• КСВН (в диапазоне частот):
• ≤ 1.4 (0…15 ГГц)
• ≤ 1.5 (15…20 ГГц)
• ≤ 1.6 (20…30 ГГц)
• Диапазон рабочих температур: от –40 до +90°C
• Ресурс: 20 циклов сочленения/расчленения
• Высота в сочленённом состоянии: 0.92 мм
